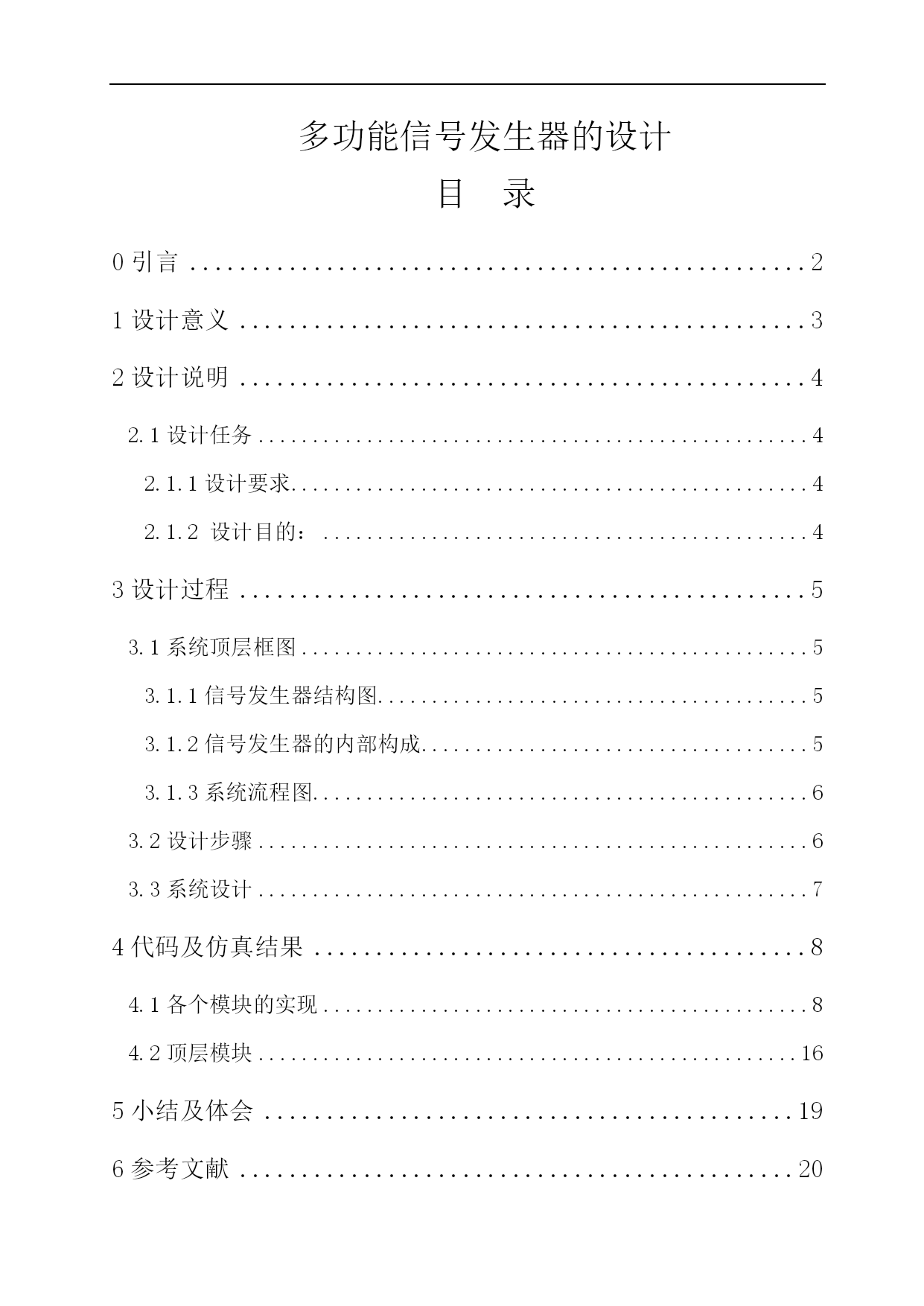

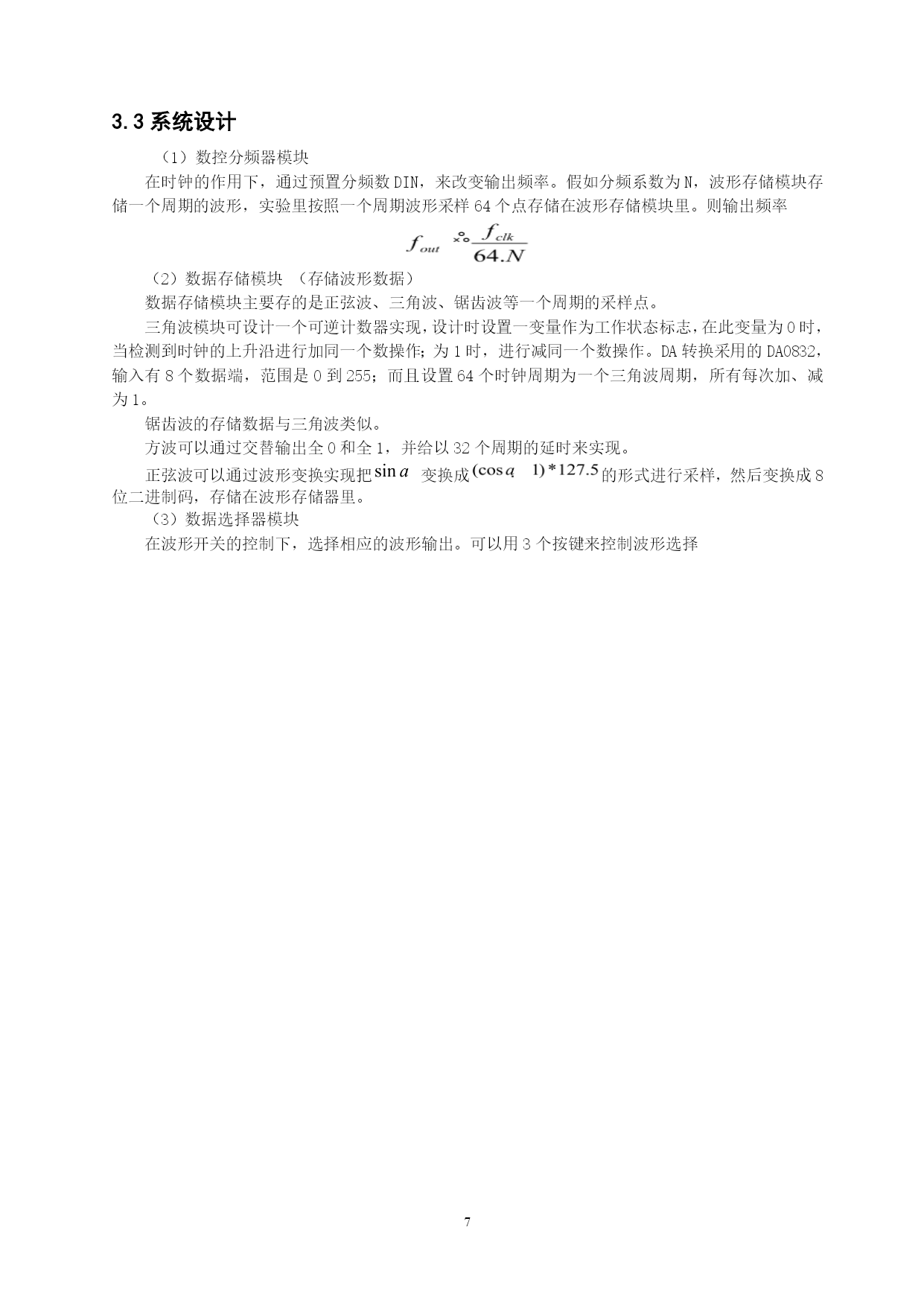

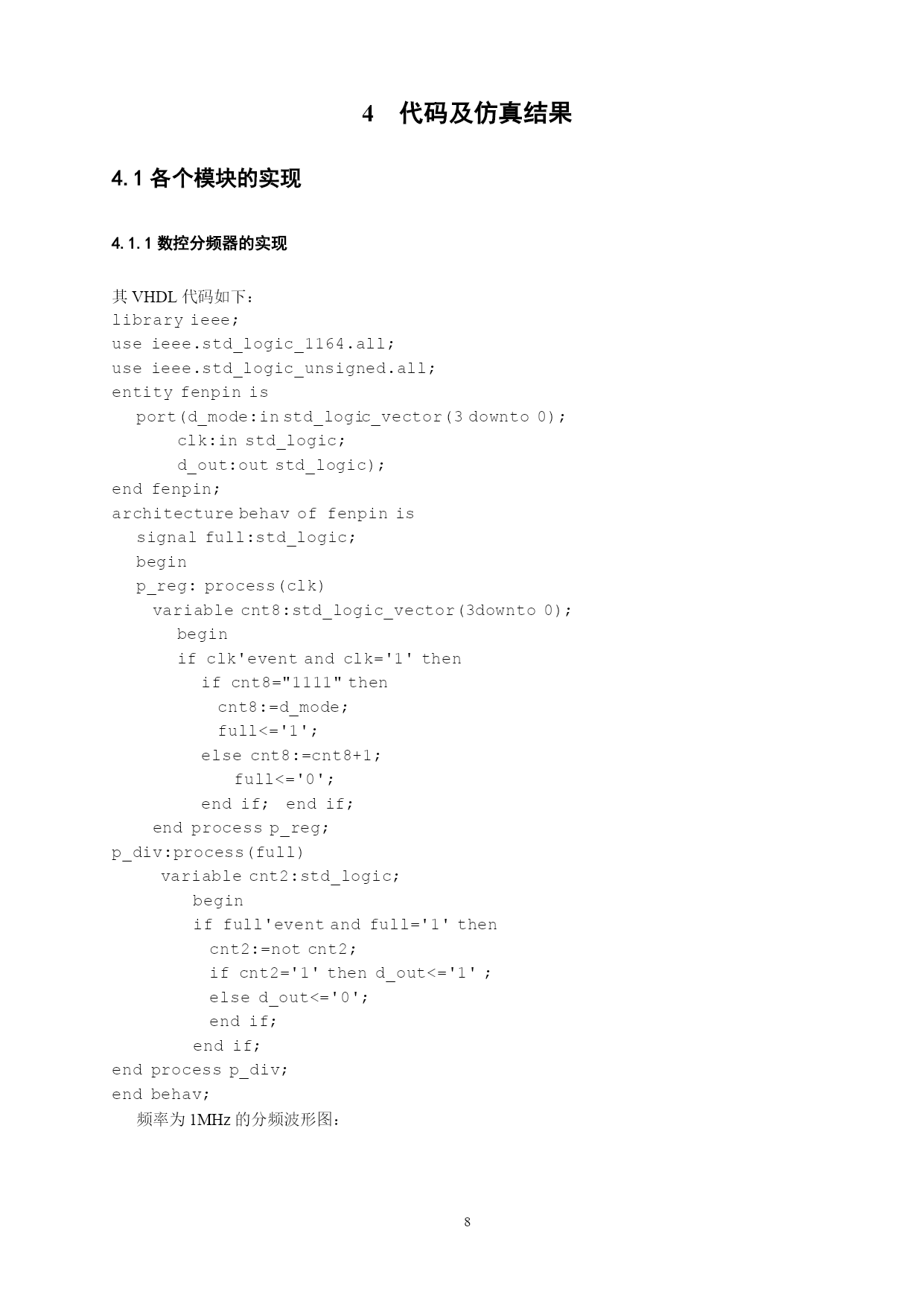

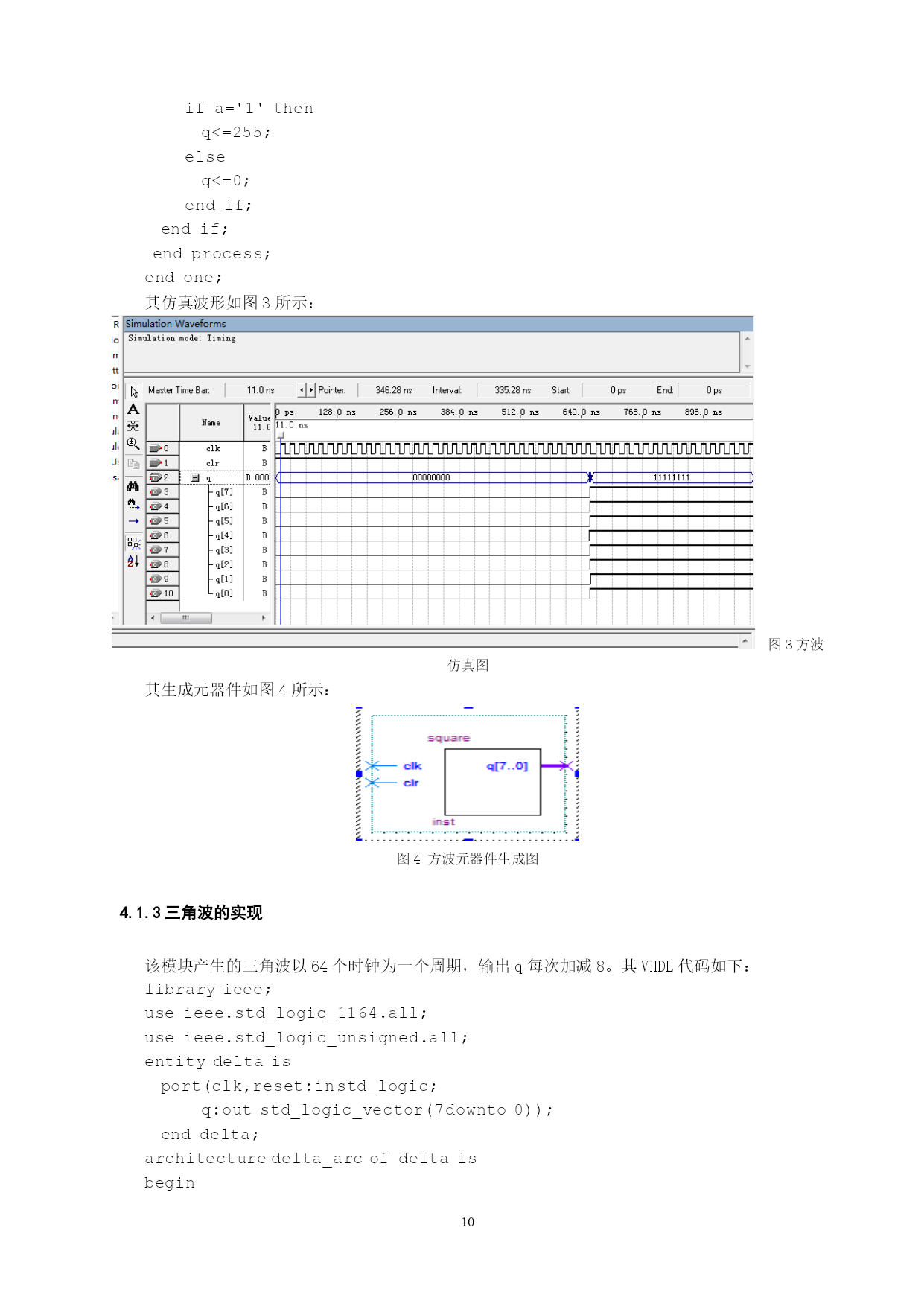

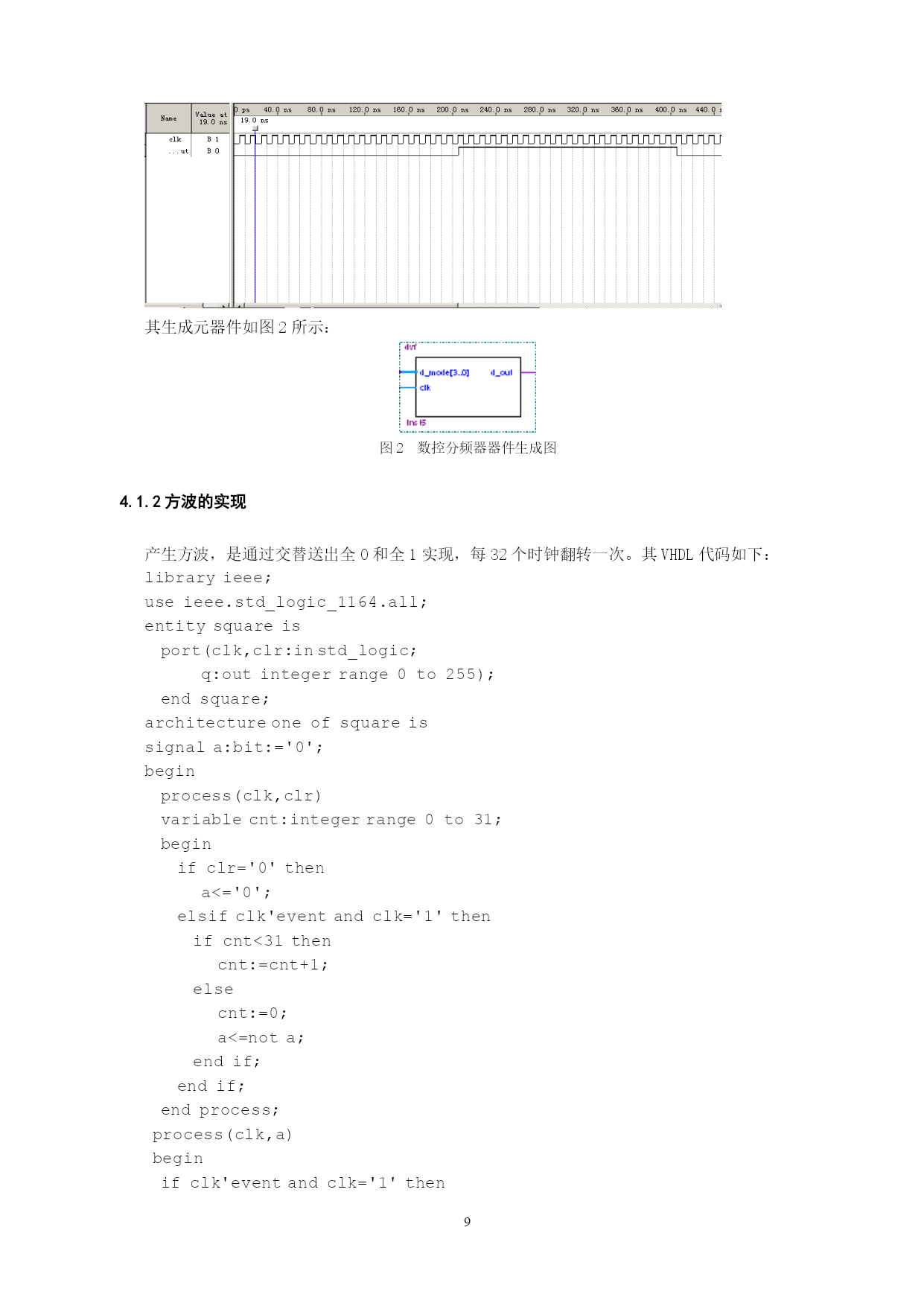

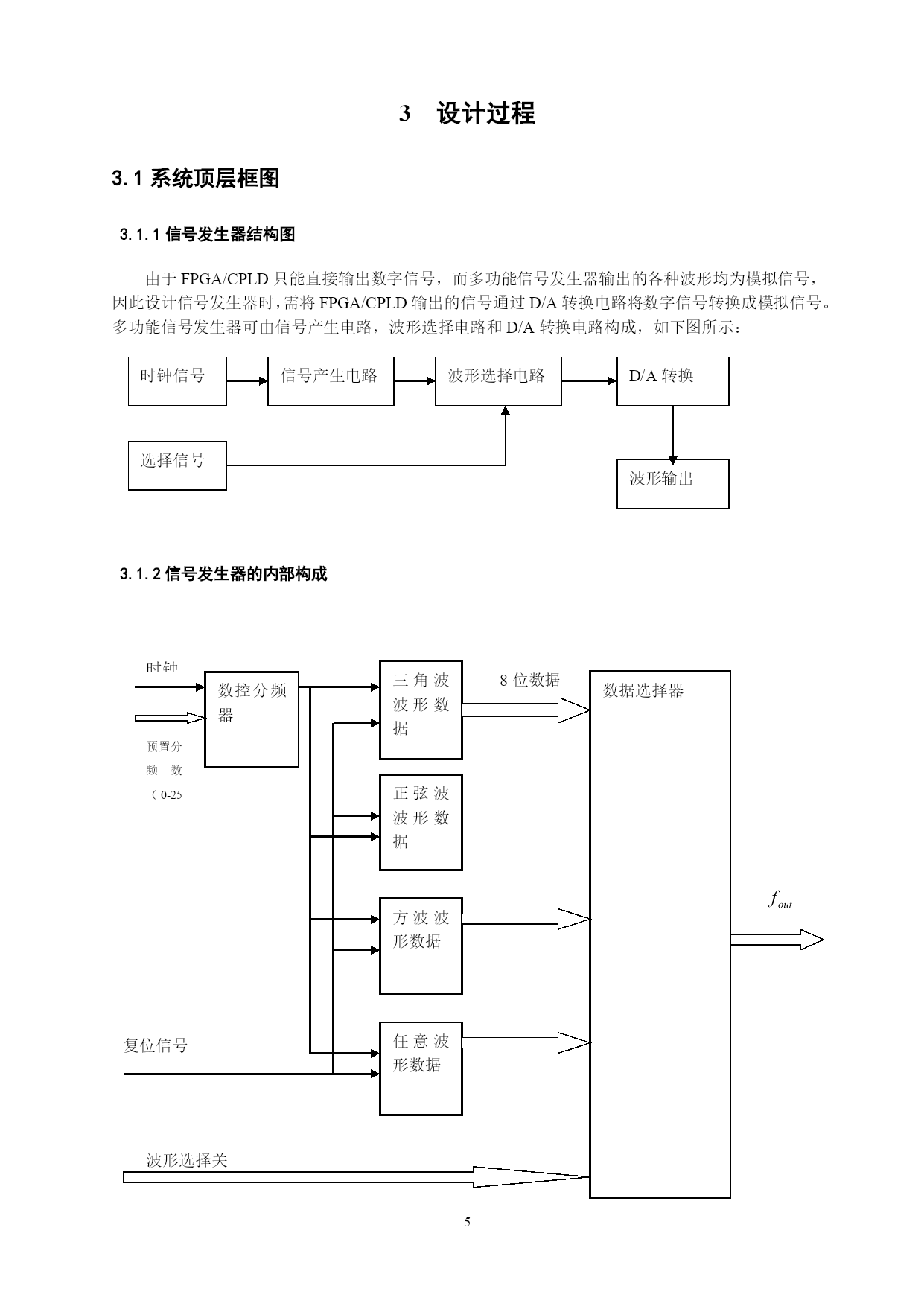

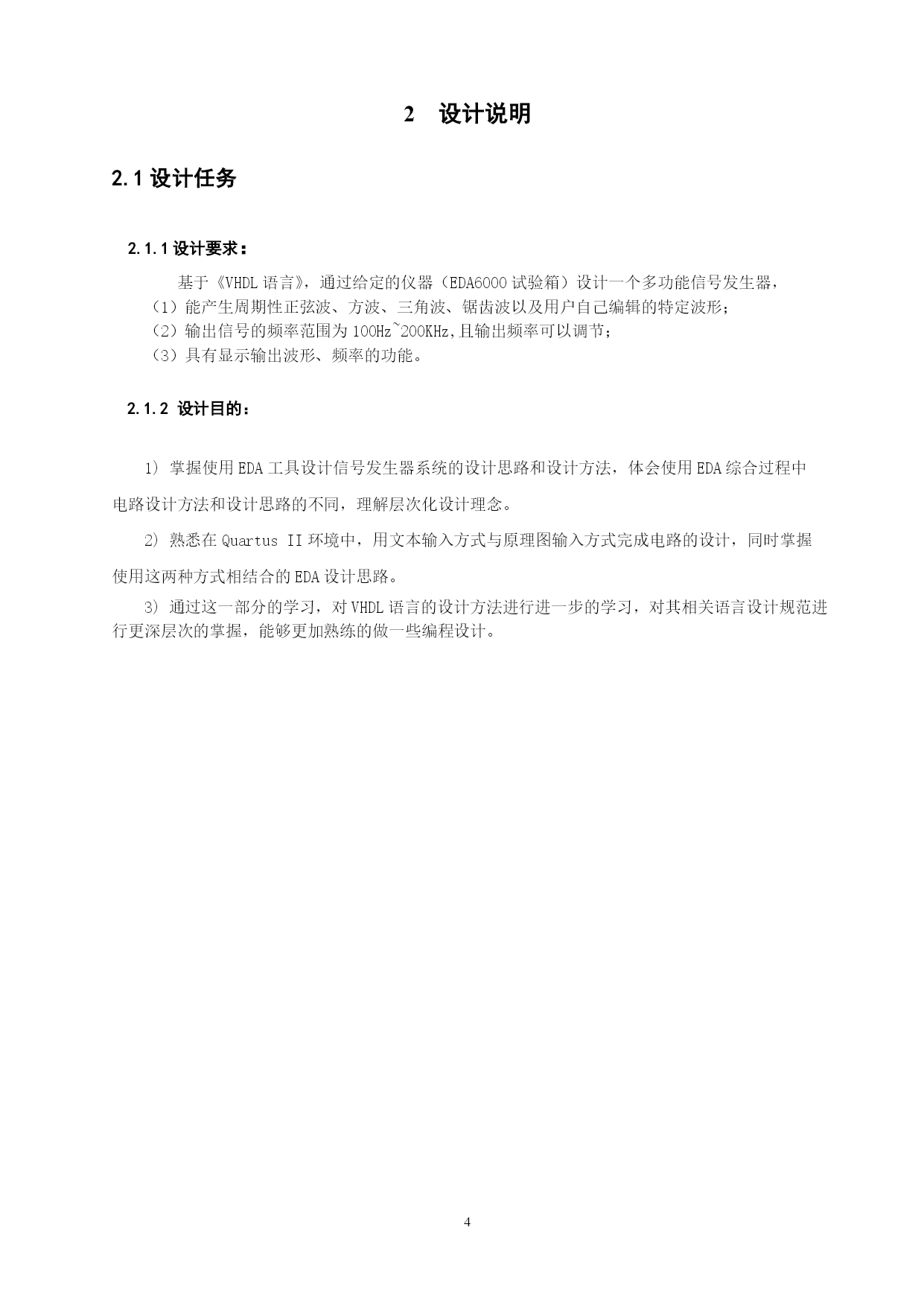

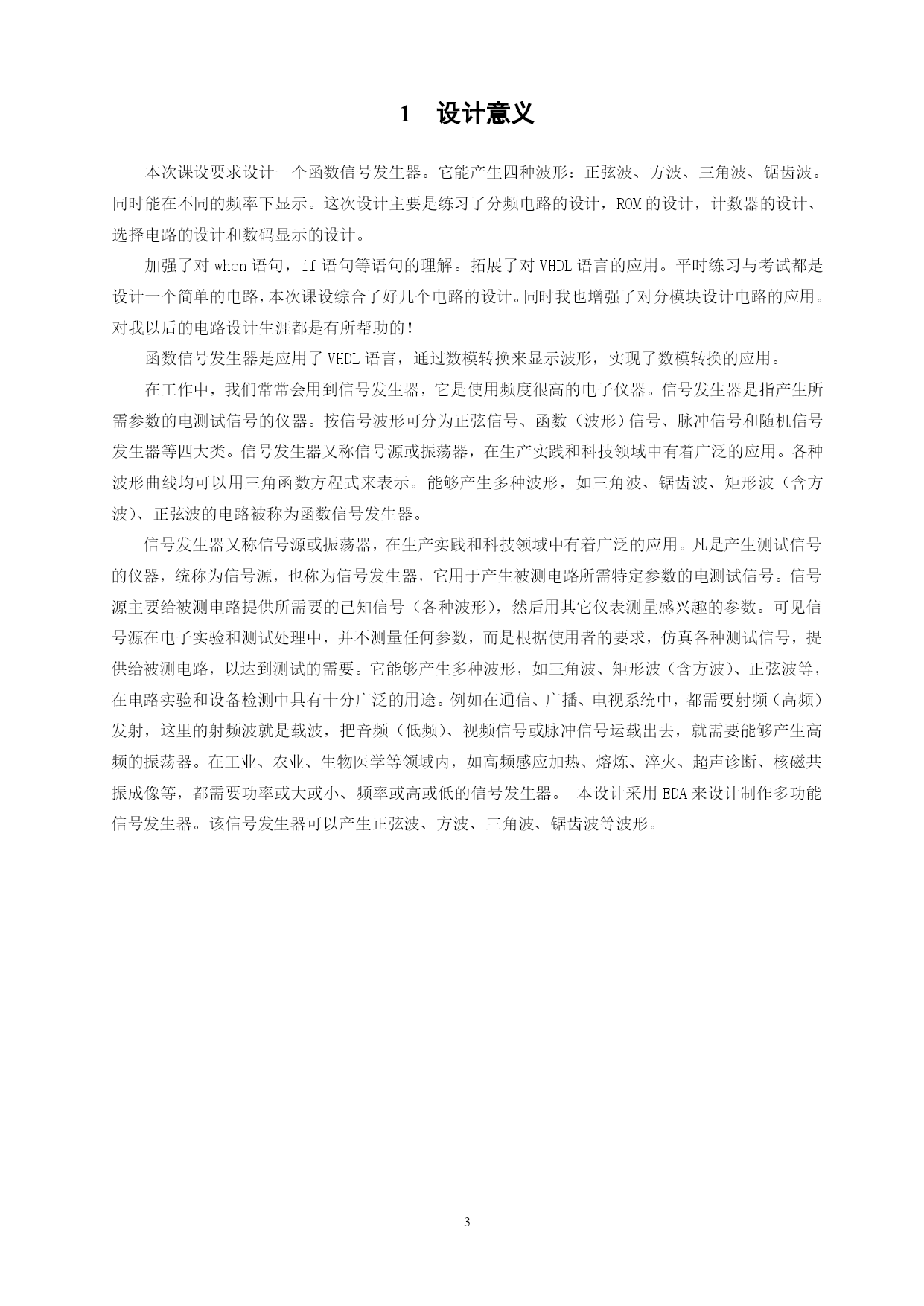

多功能信号发生器的设计目录TOC\o"1-3"\u0引言PAGEREF_Toc354661021\h21设计意义PAGEREF_Toc354661022\h32设计说明PAGEREF_Toc354661023\h42.1设计任务PAGEREF_Toc354661024\h42.1.1设计要求PAGEREF_Toc354661025\h42.1.2设计目的：PAGEREF_Toc354661026\h43设计过程PAGEREF_Toc354661027\h53.1系统顶层框图PAGEREF_Toc354661028\h53.1.1信号发生器结构图PAGEREF_Toc354661029\h53.1.2信号发生器的内部构成PAGEREF_Toc354661030\h53.1.3系统流程图PAGEREF_Toc354661031\h63.2设计步骤PAGEREF_Toc354661032\h63.3系统设计PAGEREF_Toc354661033\h74代码及仿真结果PAGEREF_Toc354661034\h84.1各个模块的实现PAGEREF_Toc354661035\h84.2顶层模块PAGEREF_Toc354661042\h165小结及体会PAGEREF_Toc354661043\h196参考文献PAGEREF_Toc354661044\h200引言信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。它能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波等，在电路实验和设备检测中具有十分广泛的用途。例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的信号发生器。本设计采用FPGA来设计制作多功能信号发生器。该信号发生器可以产生正弦波、方波、三角波、锯齿波等波形。1设计意义本次课设要求设计一个函数信号发生器。它能产生四种波形：正弦波、方波、三角波、锯齿波。同时能在不同的频率下显示。这次设计主要是练习了分频电路的设计，ROM的设计，计数器的设计、选择电路的设计和数码显示的设计。加强了对when语句，if语句等语句的理解。拓展了对VHDL语言的应用。平时练习与考试都是设计一个简单的电路，本次课设综合了好几个电路的设计。同时我也增强了对分模块设计电路的应用。对我以后的电路设计生涯都是有所帮助的！函数信号发生器是应用了VHDL语言，通过数模转换来显示波形，实现了数模转换的应用。在工作中，我们常常会用到信号发生器，它是使用频度很高的电子仪器。信号发生器是指产生所需参数的电测试信号的仪器。按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。凡是产生测试信号的仪器，统称为信号源，也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。信号源主要给被测电路提供所需要的已知信号（各种波形），然后用其它仪表测量感兴趣的参数。可见信号源在电子实验和测试处理中，并不测量任何参数，而是根据使用者的要求，仿真各种测试信号，提供给被测电路，以达到测试的需要。它能够产生多种波形，如三角波、矩形波（含方波）、正弦波等，在电路实验和设备检测中具有十分广泛的用途。例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的信号发生器。本设计采用EDA来设计制作多功能信号发生器。该信号发生器可以产生正弦波、方波、三角波、锯齿波等波形。2设计说明2.1设计任务2.1.1设计要求：基于《VHDL语言》，通过给定的仪器（EDA6000试验箱）设计一个多功能信号发生器，（1）能产生周期性正弦波、方波、三角波、锯齿波以及用户自己编辑的特定波形；（
