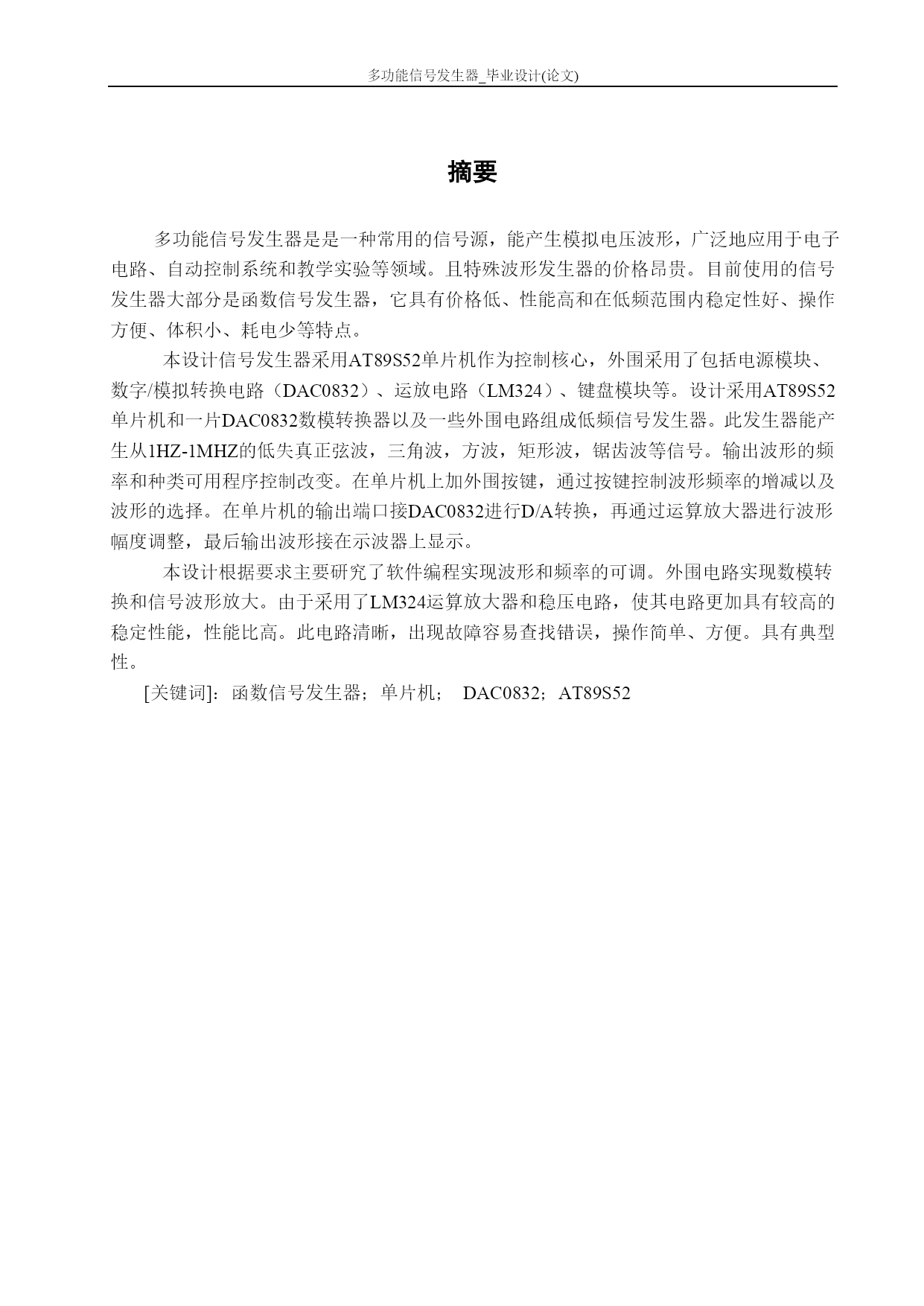

摘要多功能信号发生器_毕业设计(论文)摘要多功能信号发生器是是一种常用的信号源，能产生模拟电压波形，广泛地应用于电子电路、自动控制系统和教学实验等领域。且特殊波形发生器的价格昂贵。目前使用的信号发生器大部分是函数信号发生器，它具有价格低、性能高和在低频范围内稳定性好、操作方便、体积小、耗电少等特点。本设计信号发生器采用AT89S52单片机作为控制核心，外围采用了包括电源模块、数字/模拟转换电路（DAC0832）、运放电路（LM324）、键盘模块等。设计采用AT89S52单片机和一片DAC0832数模转换器以及一些外围电路组成低频信号发生器。此发生器能产生从1HZ-1MHZ的低失真正弦波，三角波，方波，矩形波，锯齿波等信号。输出波形的频率和种类可用程序控制改变。在单片机上加外围按键，通过按键控制波形频率的增减以及波形的选择。在单片机的输出端口接DAC0832进行D/A转换，再通过运算放大器进行波形幅度调整，最后输出波形接在示波器上显示。本设计根据要求主要研究了软件编程实现波形和频率的可调。外围电路实现数模转换和信号波形放大。由于采用了LM324运算放大器和稳压电路，使其电路更加具有较高的稳定性能，性能比高。此电路清晰，出现故障容易查找错误，操作简单、方便。具有典型性。[关键词]：函数信号发生器；单片机；DAC0832；AT89S52AbstractSignalgeneratorisacommonsignalsource,canproduceananalogvoltagewaveform，widelyusedinelectroniccircuits,automaticcontrolsystems,andteachingexperimentsandotherfields.waveformgeneratorandaspecialpriceofexpensive.Currentlyusedmostlyfunctionsignalgeneratorsignalgenerator。ithaslowcost,highperformanceandgoodstabilityatlowfrequencywithintherange,easyoperation,smallsize,powerconsumptionandsoon.ThedesigngeneratorusingAT89S52microcontrollerasthecontrol,externalanalog/digitalconversioncircuit(DAC0832),operationalamplifierscircuit(LM324),buttonsandLCDliquidcrystaldisplaycircuit.，etc..DesignusingAT89S52microcontrollerandaDAC0832DACaswellassomeperipheralcircuitalowperiodofwave.Thegeneratorcanproducefromthe10-100HZ,200-2000HZ,low-distortionsinewave,trianglewave,squarewavesignal,etc..theperiodofwavecanbecontrolledbyprocedure,atoutercirclesparepartofthemachine,plusindependencetypekeyboard,whichcancontrolwaveincreaseordecreaseofform-frequencyandthechoiceofwave-form,atthesametimeLEDdisplayfrequencysize.TheoutputofthemachineconnectDAC0832tocarryonaDAconversion，againpassoperationamplifiertoputanendexportationwave-form.Themajordesignrequiredstudyasoftwareprogrammingwaveformandfrequencyadjustable.Externaldigital-analogconversioncircuitandsignalwaveformstoenlarge.BecauseusetheLM324operationalamplifierandvoltageregulatorcircuit,sothecircuitiswithhigherperformance,thehighperformance.Thecircuitcl
