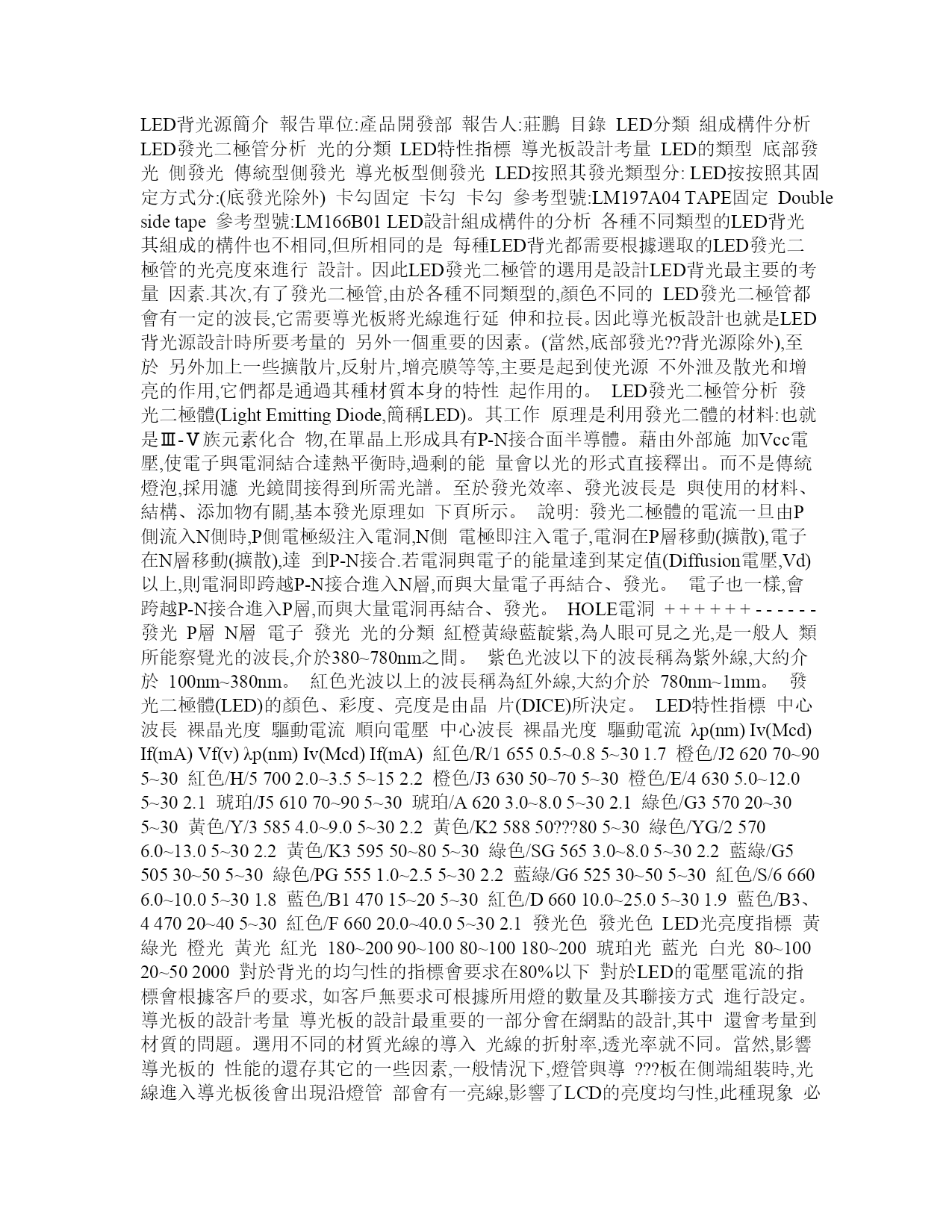

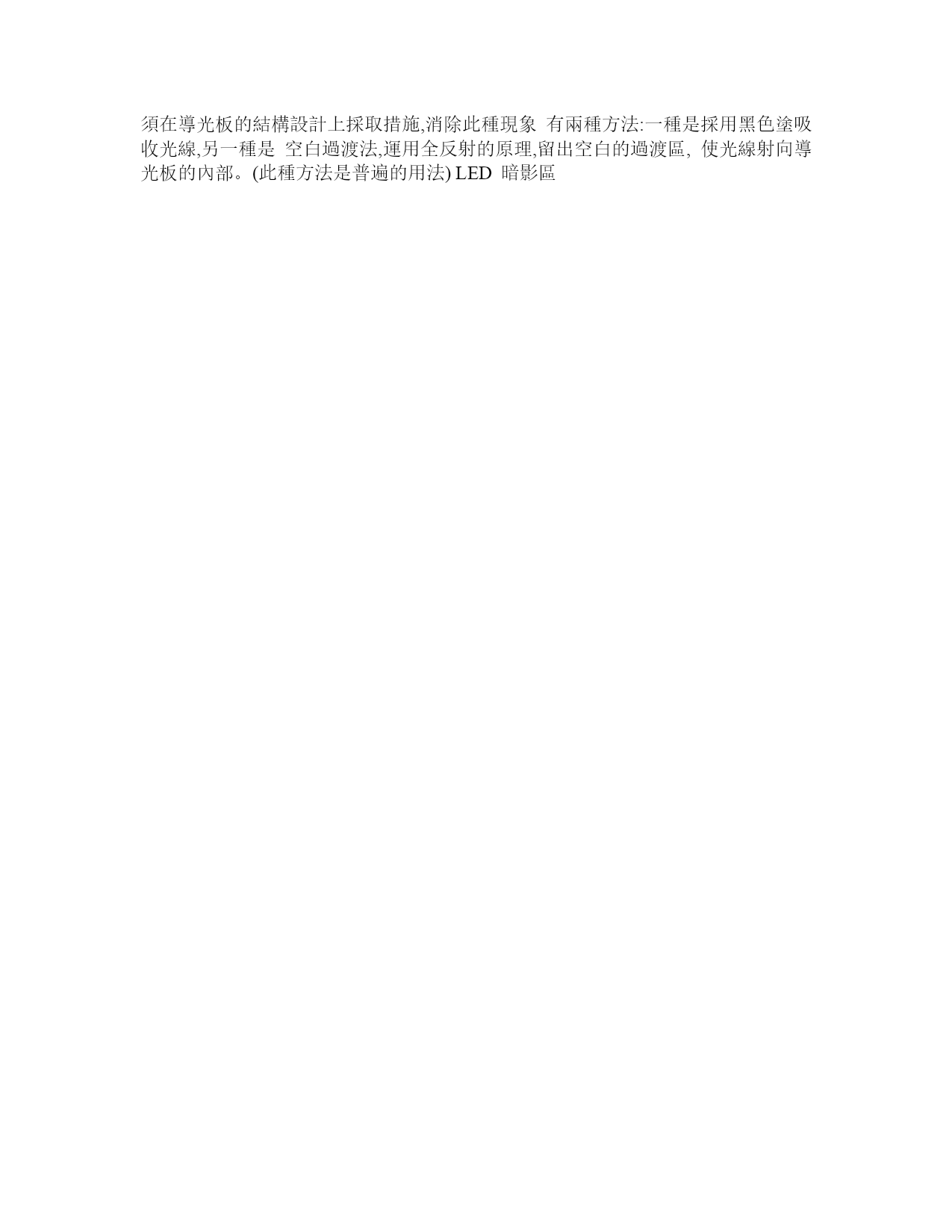

LED背光源簡介報告單位:產品開發部報告人:莊鵬目錄LED分類組成構件分析LED發光二極管分析光的分類LED特性指標導光板設計考量LED的類型底部發光側發光傳統型側發光導光板型側發光LED按照其發光類型分:LED按按照其固定方式分:(底發光除外)卡勾固定卡勾卡勾參考型號:LM197A04TAPE固定Doublesidetape參考型號:LM166B01LED設計組成構件的分析各種不同類型的LED背光其組成的構件也不相同,但所相同的是每種LED背光都需要根據選取的LED發光二極管的光亮度來進行設計。因此LED發光二極管的選用是設計LED背光最主要的考量因素.其次,有了發光二極管,由於各種不同類型的,顏色不同的LED發光二極管都會有一定的波長,它需要導光板將光線進行延伸和拉長。因此導光板設計也就是LED背光源設計時所要考量的另外一個重要的因素。(當然,底部發光??背光源除外),至於另外加上一些擴散片,反射片,增亮膜等等,主要是起到使光源不外泄及散光和增亮的作用,它們都是通過其種材質本身的特性起作用的。LED發光二極管分析發光二極體(LightEmittingDiode,簡稱LED)。其工作原理是利用發光二體的材料:也就是Ⅲ-Ⅴ族元素化合物,在單晶上形成具有P-N接合面半導體。藉由外部施加Vcc電壓,使電子與電洞結合達熱平衡時,過剩的能量會以光的形式直接釋出。而不是傳統燈泡,採用濾光鏡間接得到所需光譜。至於發光效率、發光波長是與使用的材料、結構、添加物有關,基本發光原理如下頁所示。說明:發光二極體的電流一旦由P側流入N側時,P側電極級注入電洞,N側電極即注入電子,電洞在P層移動(擴散),電子在N層移動(擴散),達到P-N接合.若電洞與電子的能量達到某定值(Diffusion電壓,Vd)以上,則電洞即跨越P-N接合進入N層,而與大量電子再結合、發光。電子也一樣,會跨越P-N接合進入P層,而與大量電洞再結合、發光。HOLE電洞++++++------發光P層N層電子發光光的分類紅橙黃綠藍靛紫,為人眼可見之光,是一般人類所能察覺光的波長,介於380~780nm之間。紫色光波以下的波長稱為紫外線,大約介於100nm~380nm。紅色光波以上的波長稱為紅外線,大約介於780nm~1mm。發光二極體(LED)的顏色、彩度、亮度是由晶片(DICE)所決定。LED特性指標中心波長裸晶光度驅動電流順向電壓中心波長裸晶光度驅動電流λp(nm)Iv(Mcd)If(mA)Vf(v)λp(nm)Iv(Mcd)If(mA)紅色/R/16550.5~0.85~301.7橙色/J262070~905~30紅色/H/57002.0~3.55~152.2橙色/J363050~705~30橙色/E/46305.0~12.05~302.1琥珀/J561070~905~30琥珀/A6203.0~8.05~302.1綠色/G357020~305~30黃色/Y/35854.0~9.05~302.2黃色/K258850???805~30綠色/YG/25706.0~13.05~302.2黃色/K359550~805~30綠色/SG5653.0~8.05~302.2藍綠/G550530~505~30綠色/PG5551.0~2.55~302.2藍綠/G652530~505~30紅色/S/66606.0~10.05~301.8藍色/B147015~205~30紅色/D66010.0~25.05~301.9藍色/B3、447020~405~30紅色/F66020.0~40.05~302.1發光色發光色LED光亮度指標黃綠光橙光黃光紅光180~20090~10080~100180~200琥珀光藍光白光80~10020~502000對於背光的均勻性的指標會要求在80%以下對於LED的電壓電流的指標會根據客戶的要求,如客戶無要求可根據所用燈的數量及其聯接方式進行設定。導光板的設計考量導光板的設計最重要的一部分會在網點的設計,其中還會考量到材質的問題。選用不同的材質光線的導入光線的折射率,透光率就不同。當然,影響導光板的性能的還存其它的一些因素,一般情況下,燈管與導???板在側端組裝時,光線進入導光板後會出現沿燈管部會有一亮線,影響了LCD的亮度均勻性,此種現象必須在導光板的結構設計上採取措施,消除此種現象有兩種方法:一種是採用黑色塗吸收光線,另一種是空白過渡法,運用全反射的原理,留出空白的過渡區,使光線射向導光板的內部。(此種方法是普遍的用法)LED暗影區
