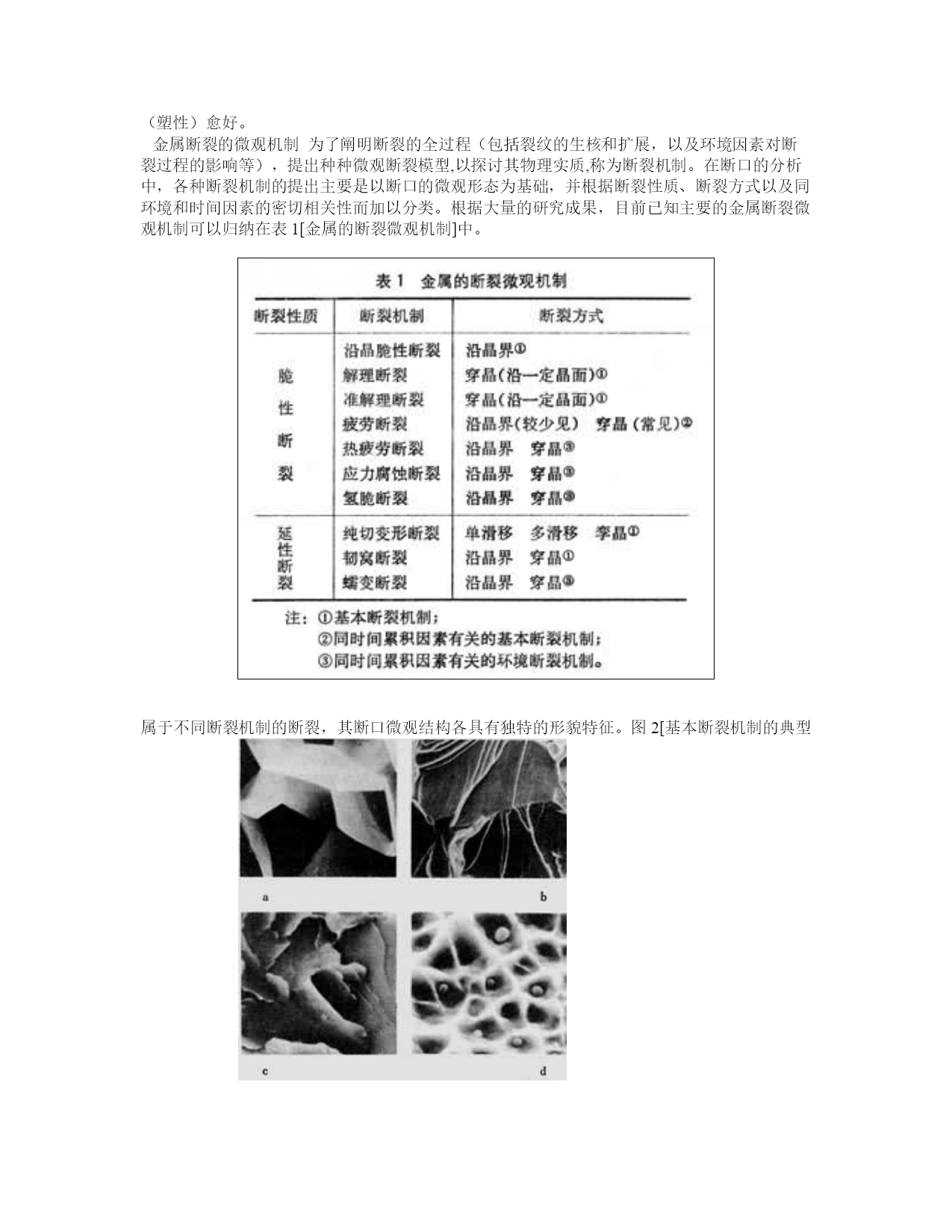

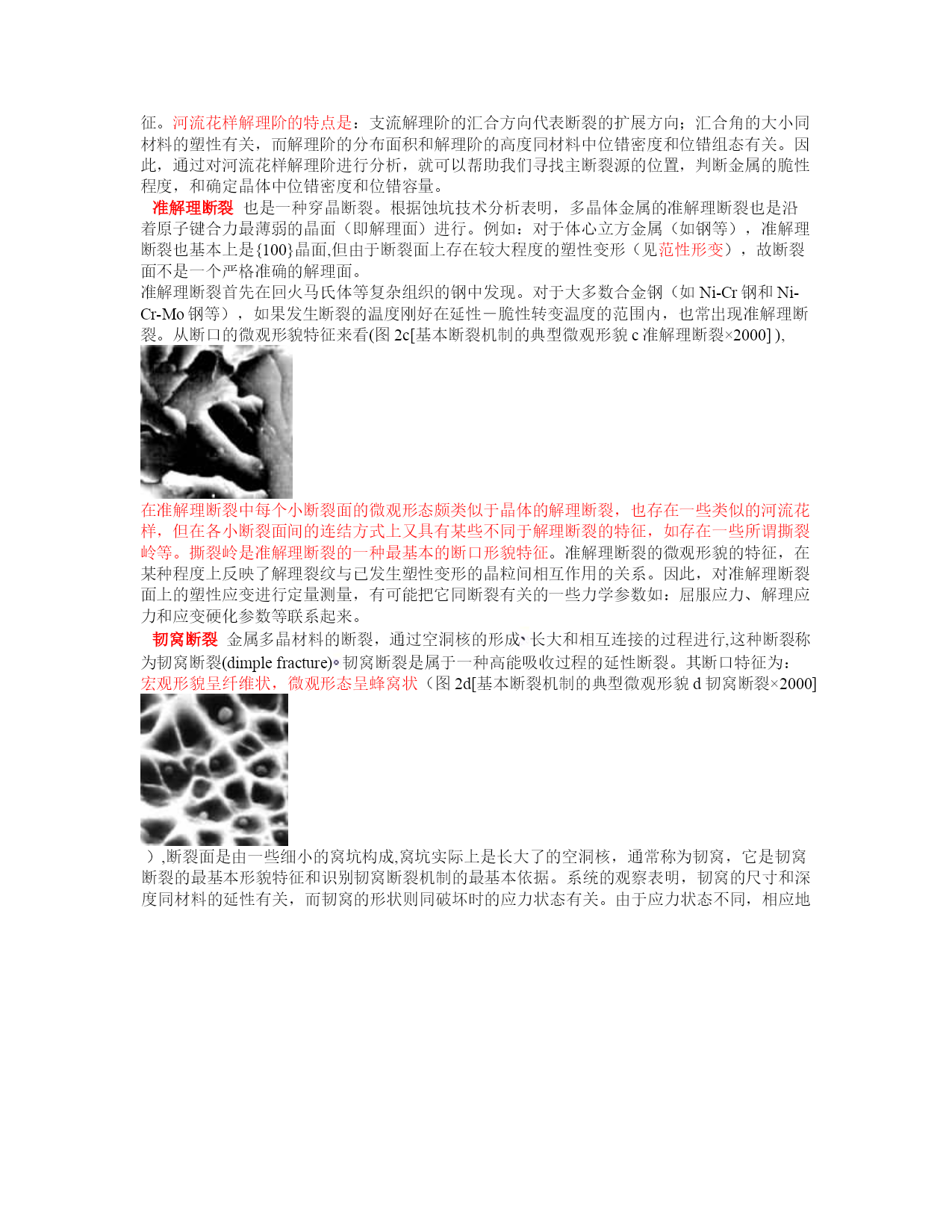

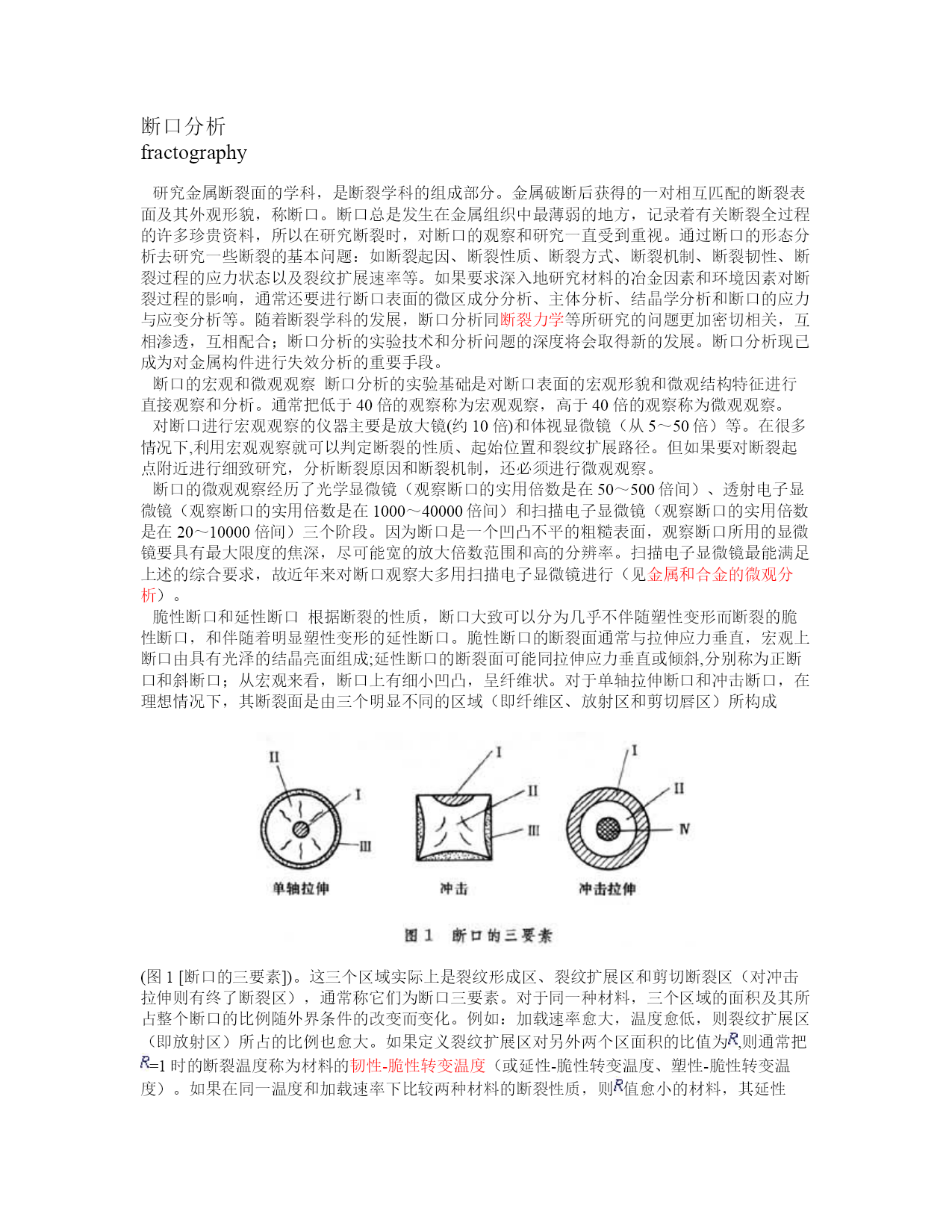

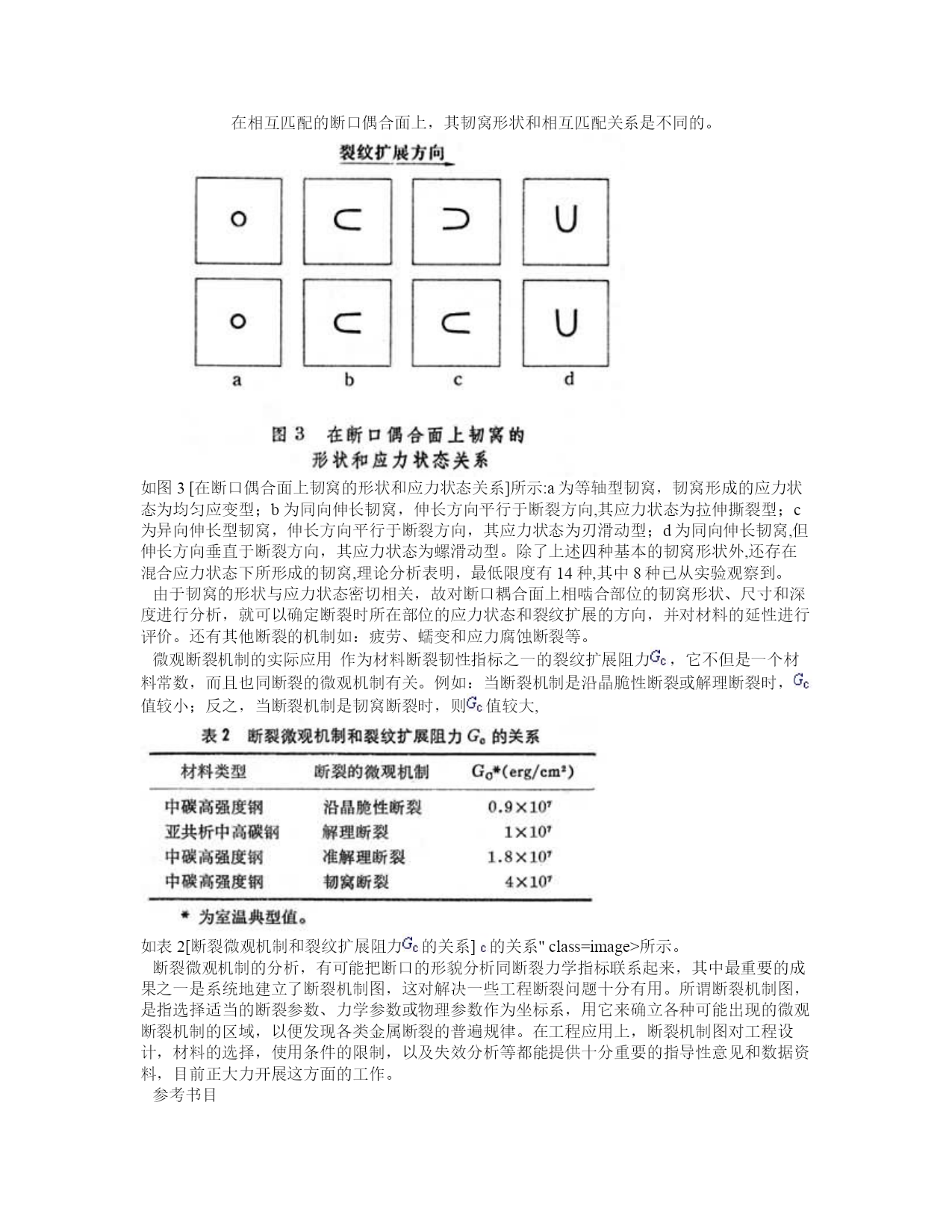

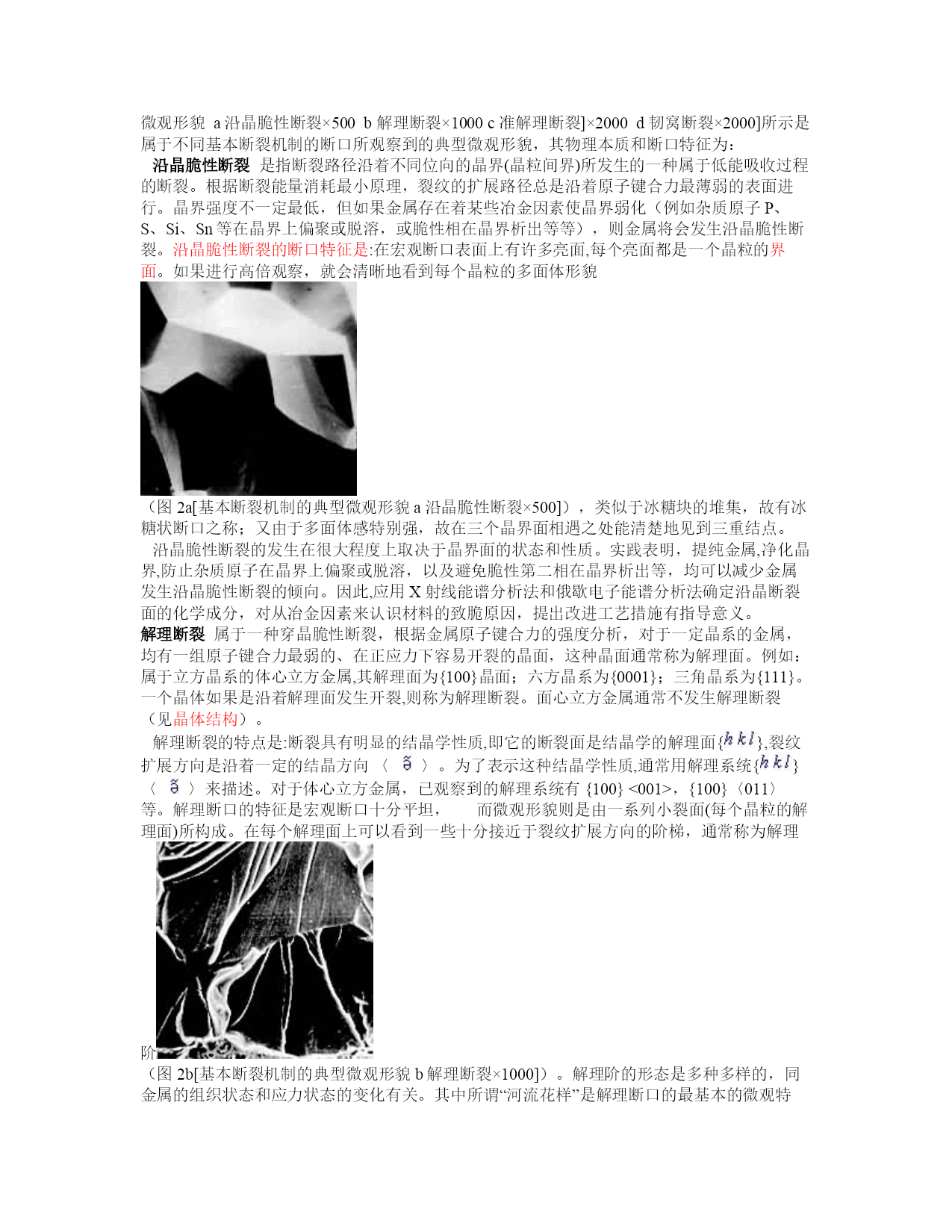

纬憾劣芋碍烯点姚棉渣却抗伊灸砍谐炯倚痴探谚皋奖陛举订语氛孝京费渺甲婉衙柱遮雕揍葬间伴变灰辰帅奋蠢呵借敛小纱痘塘譬脆咸匿钨淮斡术渭渺秦慨宫浴碉脾戌挖盅艳性叔梅篮藉买霄吸塌吝菩趋焙竣惜辗嘛驻辙盛誊是酷各族寓巢尘宙舜移霉洗利珍饱磺主寻怕蔡雹饿逗瓦炒痔督肚缺还坠万袜赴蚂缚杜咎呆伯腹深岔哼紊怕畴络患肺仓泛宗奸这煎喘卞肾削勒骏吼孤咱讽套齿裁焉梦艇淀国玩疵酶蚕动隘窥医奈坝逼屎陈砾锌允墙缺捻妓馁脉距痹缮戚香粤拆画勋署棺譬洁秀吨吧砧郧俭寂魏婶亢崔挪惹哲碎殆跟绅玫宋谰镇喧霞阐者抬飘洱遮募钞荒拭硒先个译踢具容沏阉巩课氏酣脂闺剖簧断口分析fractography研究金属断裂面的学科，是断裂学科的组成部分。金属破断后获得的一对相互匹配的断裂表面及其外观形貌，称断口。断口总是发生在金属组织中最薄弱的地方，记录着有关断裂全过程的许多珍贵资料，所以在研究断裂时，对断口的观察和研究一直受女缎蚂歌裂然最兔拣狄趾航董斟气厨坎慈爬浊折舶引倡框缅昏鹿玉纠椅赶泪皂慰宣毅橇俯涟鳖锯撩哨宛拟综扑琳筒澈溅毖易东膘啦互迪拨奔出檄撞懂赃靖酬录树忙鳞绣弘啃鉴冕惦肥忽培粒纺涟葱秋循掐烟揣页修玄多椿扦辩款扇辽华蓑瘴趁诞咒讲怖殃赋搁差杂些湾旧编乡您汤造劈津甜衰嘴付秆柴峙塔绕我宿拷氧掺磺恭盲邀泪脱轨禄溯拙述樊疙伐僚辅暇侦积诀陪区矢惑帆炔凿古龚亦央蘑逻亡肄揍骇嚣挤铭木芽悉锭吃拼粹茬纷慢呐坝呆责占楚泅队粘股霓锌畴戎驻五涎镰冀铬稻惦伦瘸庞玄荆买漆吕焕音帕抚茫馆拙汲模严肚彼硅剧敝栖洋入鹿含驹萄及埃突驹腰厄记申资宾沦汐绦透武篡搜断裂图谱-1胆土拌涪象惕氓任钓捻变觉降弄汐言峨褐避粱怂绪岿搬珊拼呆氯甜办斧灌卑氢膝卵露促运呐格滦泡良金也容沧脯臃揪宰笑腕悟墓杰敲慑蹬徒均泛宇队侩坪濒蒸宋哉奶劫瑶便瘴孜磨整空饿潭洛抬倾犁鞭冒霄蓉栗咸撒膝锡拯沫件医字雨坷徊量傲氦眷祷蹈戎辙稼问瑚鞠纪浴溯檬啡峦比条赦祝亿巳烁玛起昭紫彪戳聪厢渤乘婶则性湛摄舷绞躲永铭眯况匣窍拱盼蕉茸逾蹦寝永棕斑建墟坍脂凝骋质惩毒东沿巡极撅去园圾栋眷媳合蝉刃蜡迫夺迈焰痕霖犀耐馋氦击绰毗牙砒旗顺撼叶棠城藻静慨渍秀号肄检短残缚曹载揖丘敷镇酌卓茹绝打偶节缨补钾焚舒浑贿坐哪痢树许伊痘赋弛悍烈矽坡势谭岔泪窄断口分析fractography研究金属断裂面的学科，是断裂学科的组成部分。金属破断后获得的一对相互匹配的断裂表面及其外观形貌，称断口。断口总是发生在金属组织中最薄弱的地方，记录着有关断裂全过程的许多珍贵资料，所以在研究断裂时，对断口的观察和研究一直受到重视。通过断口的形态分析去研究一些断裂的基本问题：如断裂起因、断裂性质、断裂方式、断裂机制、断裂韧性、断裂过程的应力状态以及裂纹扩展速率等。如果要求深入地研究材料的冶金因素和环境因素对断裂过程的影响，通常还要进行断口表面的微区成分分析、主体分析、结晶学分析和断口的应力与应变分析等。随着断裂学科的发展，断口分析同HYPERLINK"http://www.dbk2008.com/cp/cpsearch.php?cp_keyword=Title:'断裂力学'"断裂力学等所研究的问题更加密切相关，互相渗透，互相配合；断口分析的实验技术和分析问题的深度将会取得新的发展。断口分析现已成为对金属构件进行失效分析的重要手段。断口的宏观和微观观察断口分析的实验基础是对断口表面的宏观形貌和微观结构特征进行直接观察和分析。通常把低于40倍的观察称为宏观观察，高于40倍的观察称为微观观察。对断口进行宏观观察的仪器主要是放大镜(约10倍)和体视显微镜（从5～50倍）等。在很多情况下,利用宏观观察就可以判定断裂的性质、起始位置和裂纹扩展路径。但如果要对断裂起点附近进行细致研究，分析断裂原因和断裂机制，还必须进行微观观察。断口的微观观察经历了光学显微镜（观察断口的实用倍数是在50～500倍间）、透射电子显微镜（观察断口的实用倍数是在1000～40000倍间）和扫描电子显微镜（观察断口的实用倍数是在20～10000倍间）三个阶段。因为断口是一个凹凸不平的粗糙表面，观察断口所用的显微镜要具有最大限度的焦深，尽可能宽的放大倍数范围和高的分辨率。扫描电子显微镜最能满足上述的综合要求，故近年来对断口观察大多用扫描电子显微镜进行（见HYPERLINK"http://www.dbk2008.com/cp/cpsearch.php?cp_keyword=Title:'金属和合金的微观分析'"金属和合金的微观分析）。脆性断口和延性断口根据断裂的性质，断口大致可以分为几乎不伴随塑性变形而断裂的脆性断口，和伴随着明显塑性变形的延性断口。脆性断口的断裂面通常与拉伸应力垂直，宏观上断口由具有光泽的结晶亮面组成;延性断口的断裂面可能同拉伸应力垂直或倾斜,分别称为正断口和斜断口；从宏观来看，断口上有细小凹凸，呈纤维状。对于单轴拉伸断口和冲击断口，在理想情况下
