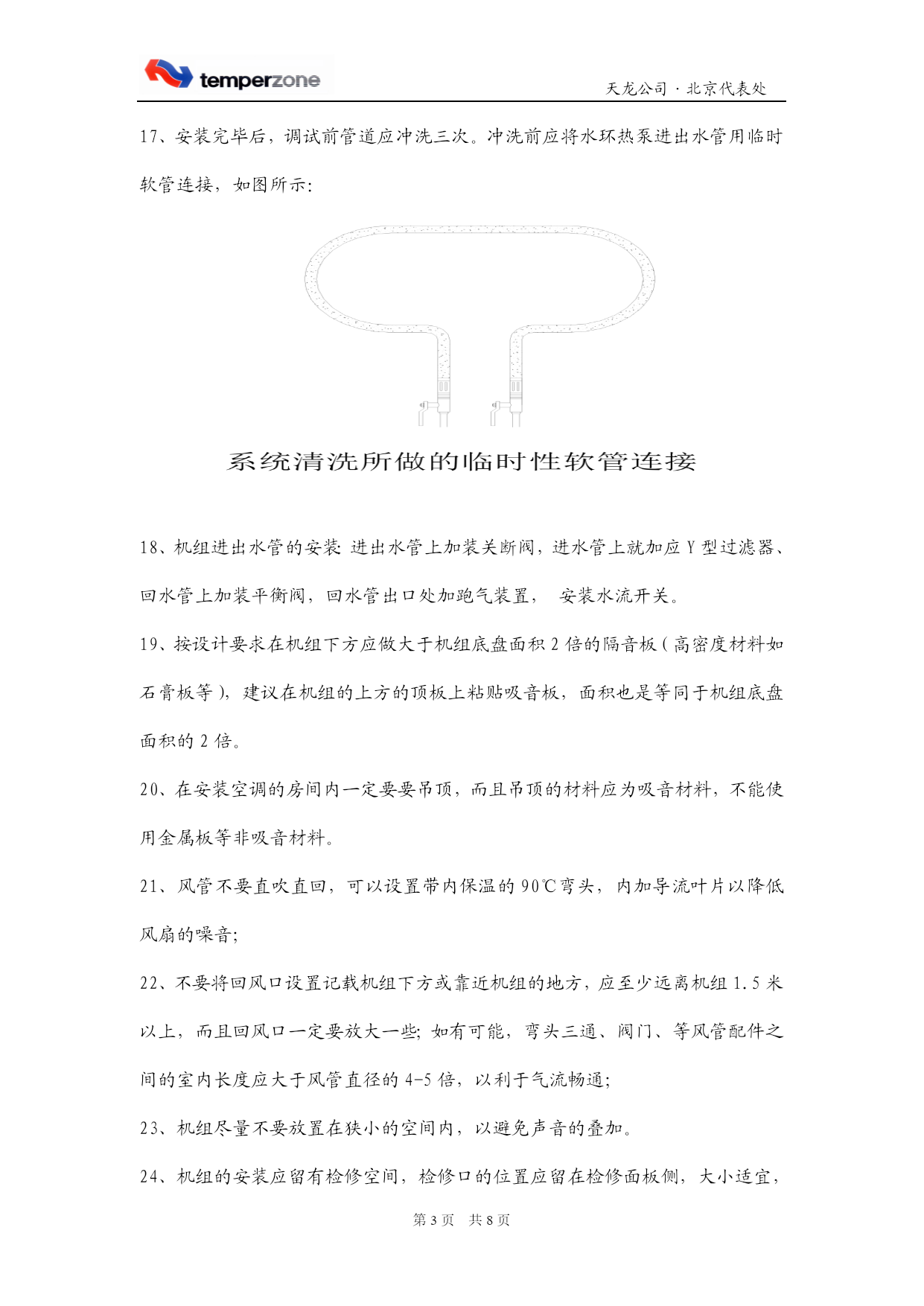

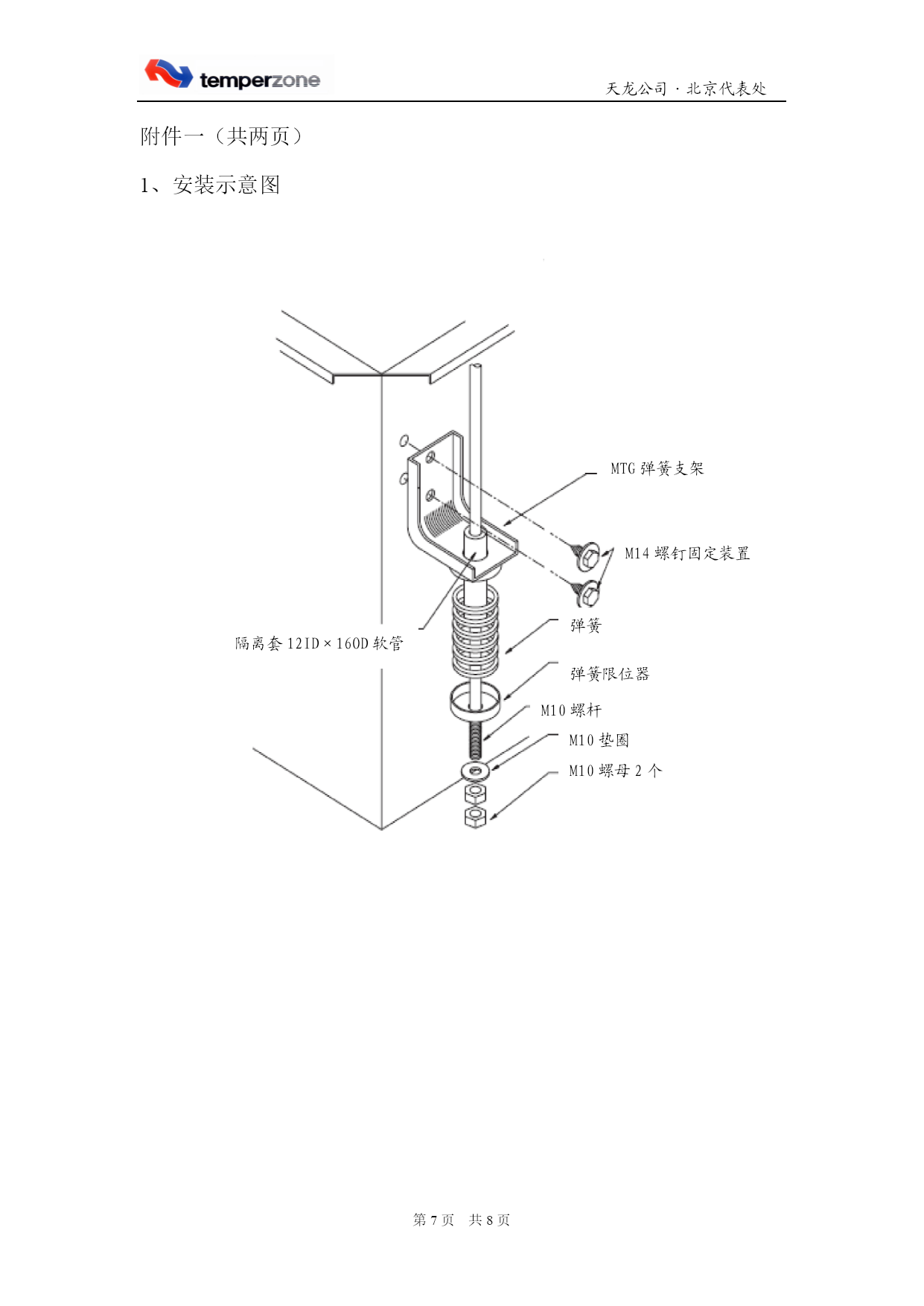

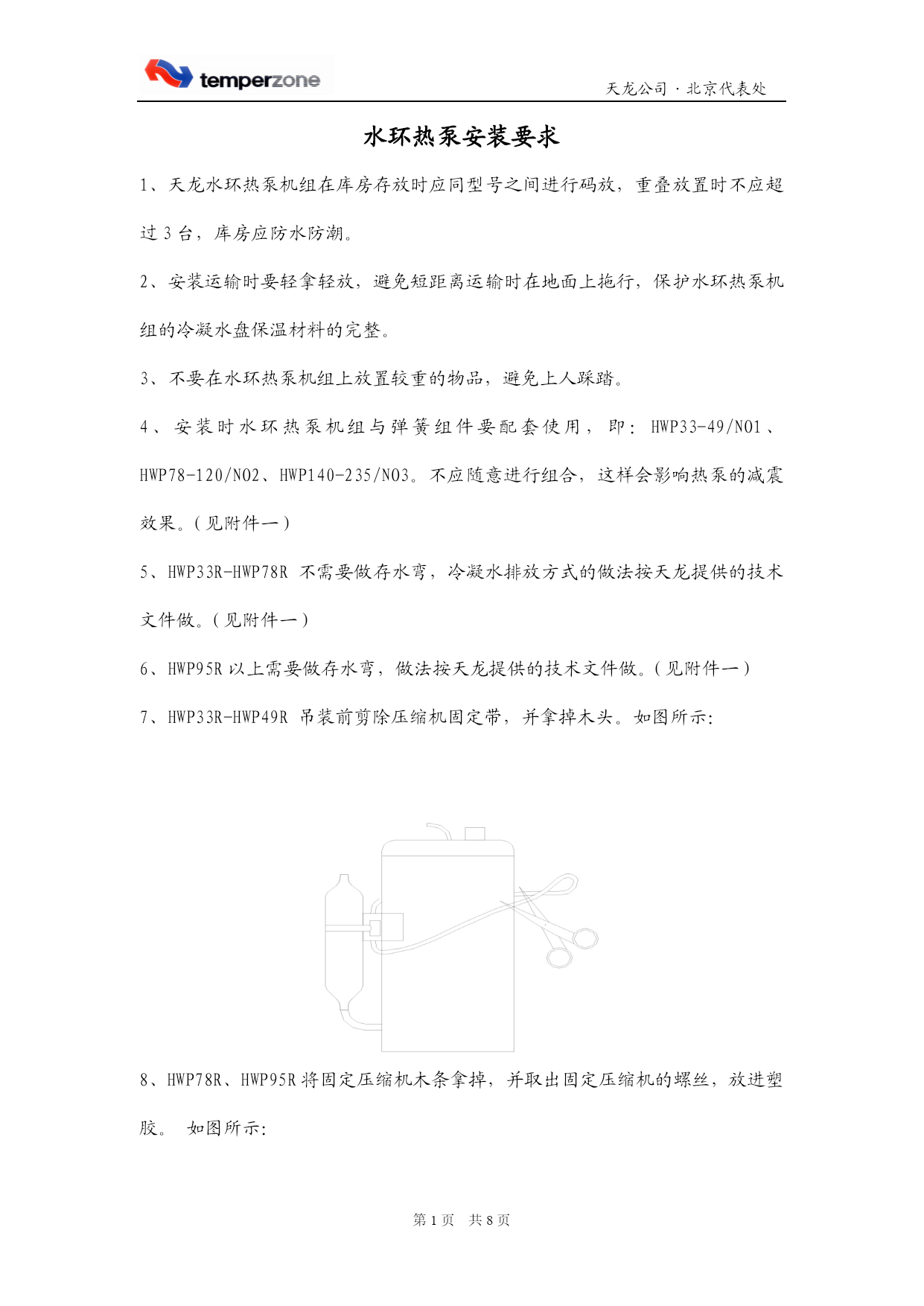

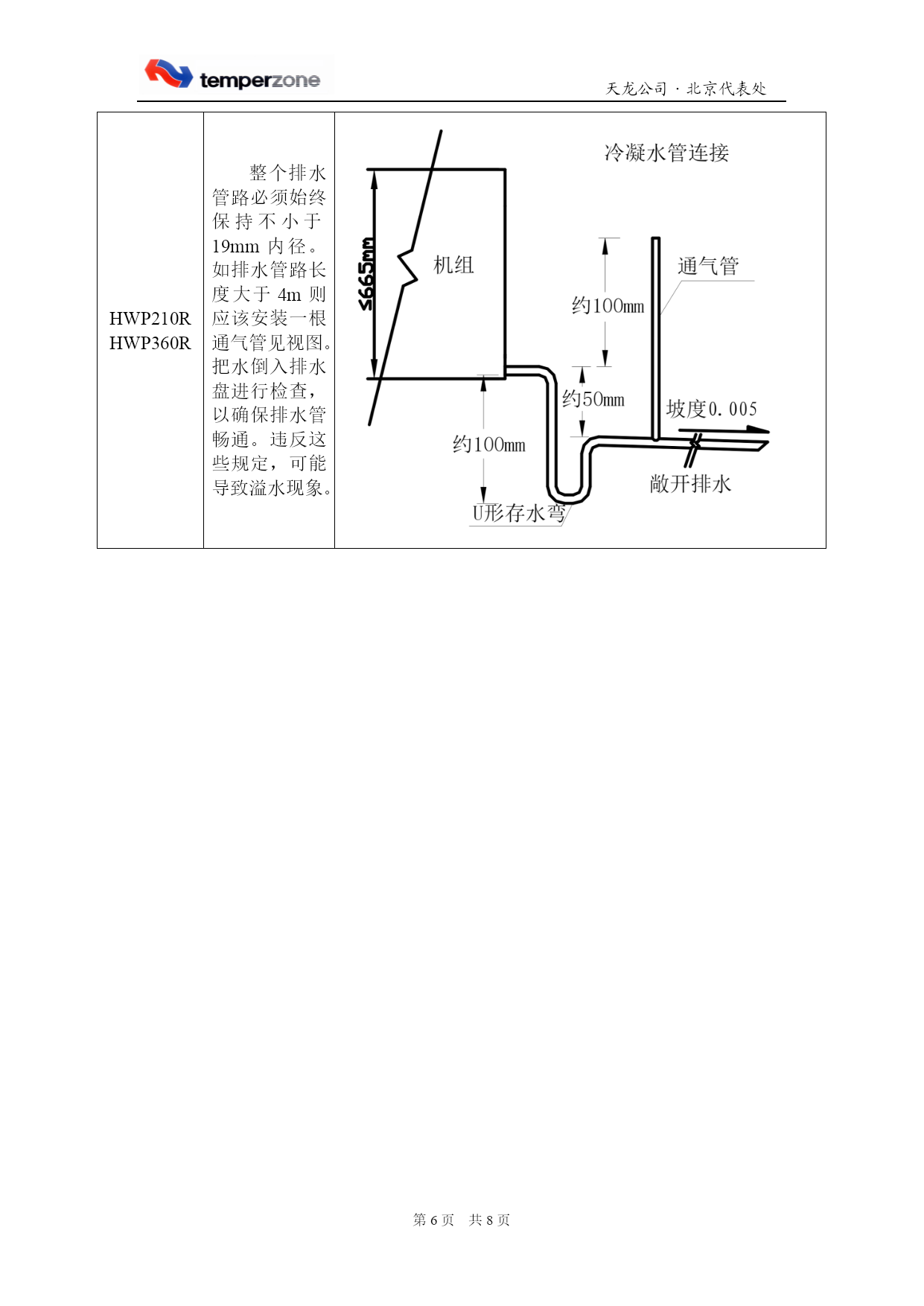

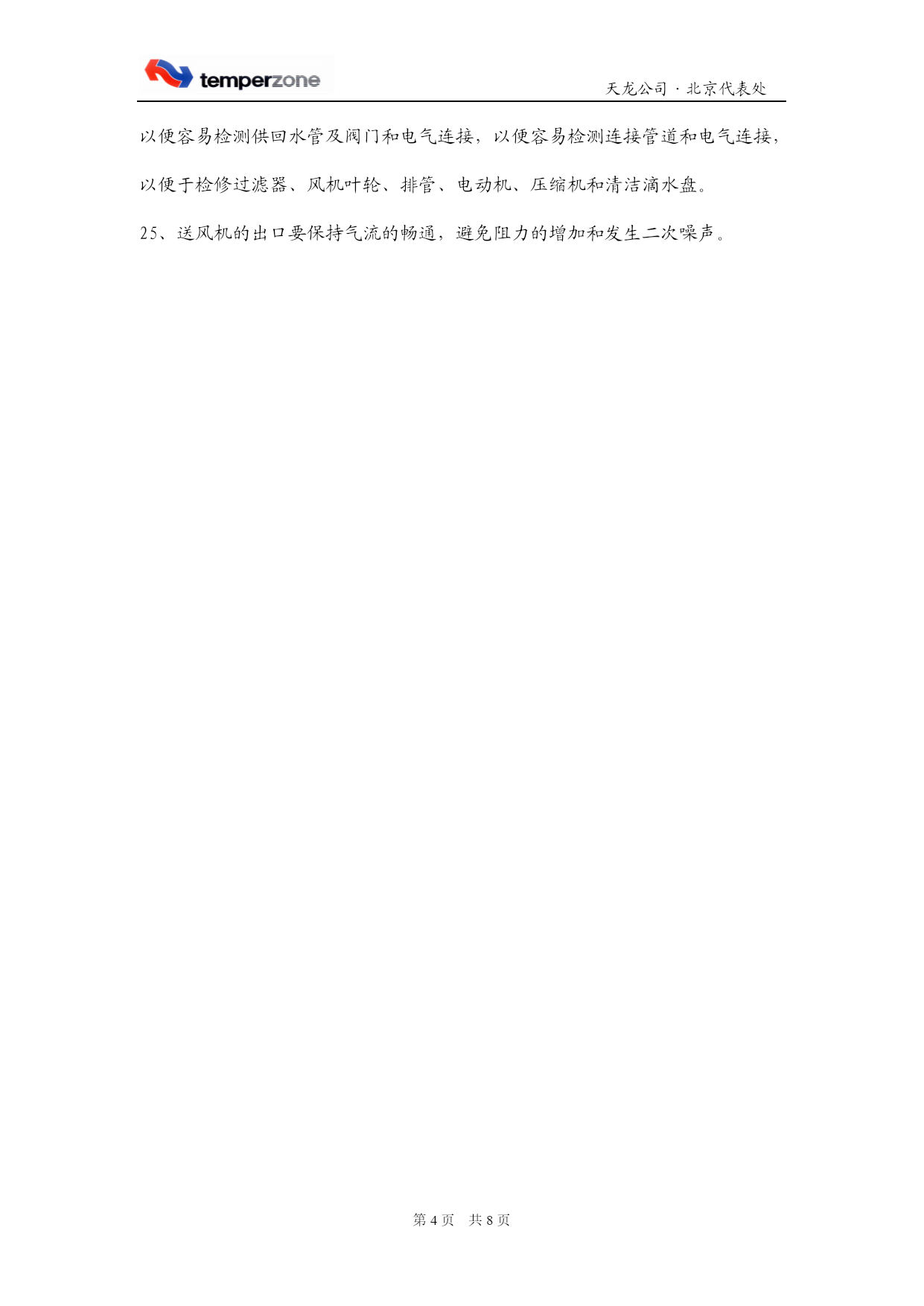

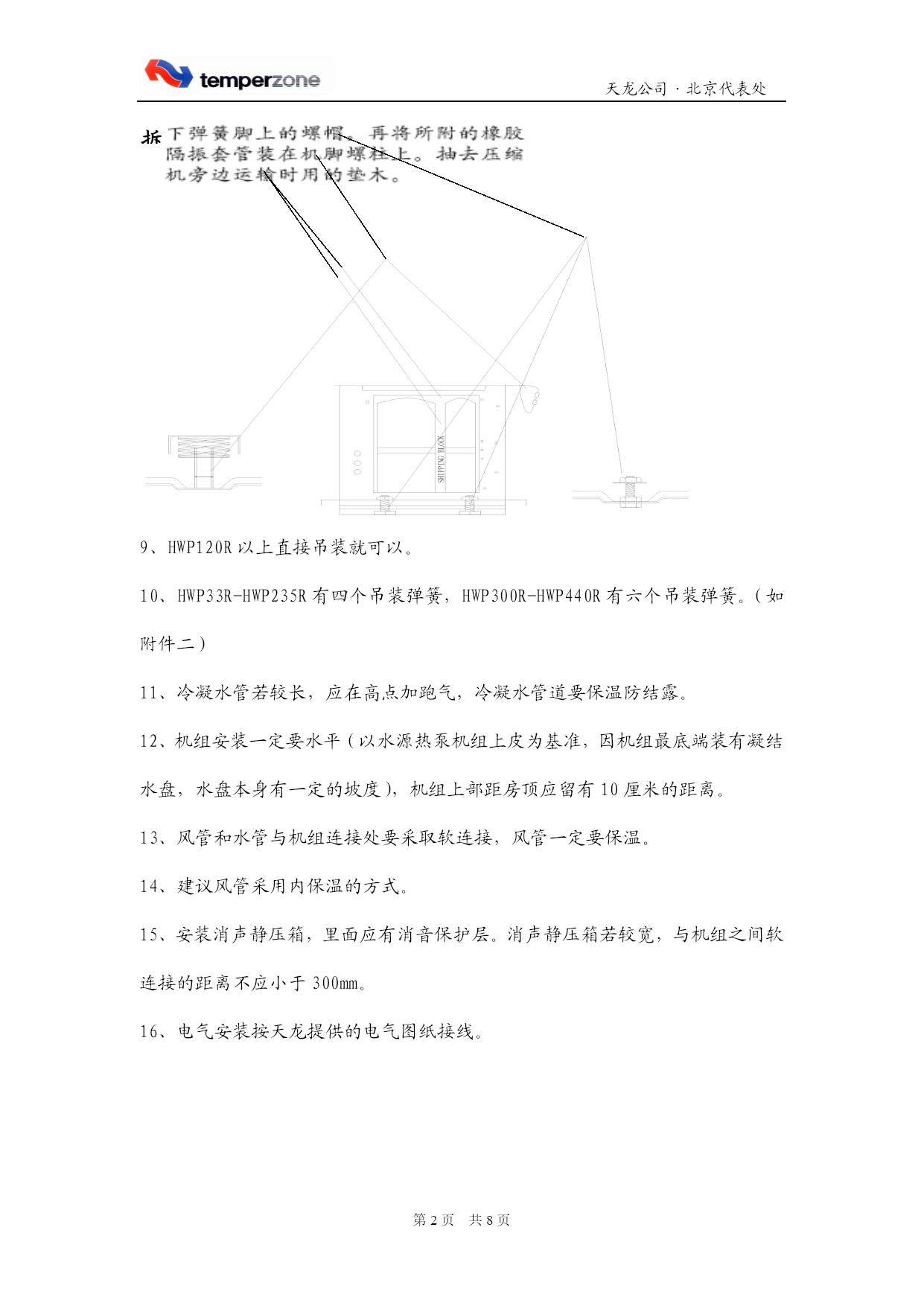

天龙公司·北京代表处第页共NUMPAGES8页水环热泵安装要求1、天龙水环热泵机组在库房存放时应同型号之间进行码放，重叠放置时不应超过3台，库房应防水防潮。2、安装运输时要轻拿轻放，避免短距离运输时在地面上拖行，保护水环热泵机组的冷凝水盘保温材料的完整。3、不要在水环热泵机组上放置较重的物品，避免上人踩踏。4、安装时水环热泵机组与弹簧组件要配套使用，即：HWP33-49/NO1、HWP78-120/NO2、HWP140-235/NO3。不应随意进行组合，这样会影响热泵的减震效果。（见附件一）5、HWP33R-HWP78R不需要做存水弯，冷凝水排放方式的做法按天龙提供的技术文件做。（见附件一）6、HWP95R以上需要做存水弯，做法按天龙提供的技术文件做。（见附件一）7、HWP33R-HWP49R吊装前剪除压缩机固定带，并拿掉木头。如图所示：8、HWP78R、HWP95R将固定压缩机木条拿掉，并取出固定压缩机的螺丝，放进塑胶。如图所示：拆9、HWP120R以上直接吊装就可以。10、HWP33R-HWP235R有四个吊装弹簧，HWP300R-HWP440R有六个吊装弹簧。（如附件二）11、冷凝水管若较长，应在高点加跑气，冷凝水管道要保温防结露。12、机组安装一定要水平（以水源热泵机组上皮为基准，因机组最底端装有凝结水盘，水盘本身有一定的坡度），机组上部距房顶应留有10厘米的距离。13、风管和水管与机组连接处要采取软连接，风管一定要保温。14、建议风管采用内保温的方式。15、安装消声静压箱，里面应有消音保护层。消声静压箱若较宽，与机组之间软连接的距离不应小于300mm。16、电气安装按天龙提供的电气图纸接线。17、安装完毕后，调试前管道应冲洗三次。冲洗前应将水环热泵进出水管用临时软管连接，如图所示：18、机组进出水管的安装：进出水管上加装关断阀，进水管上就加应Y型过滤器、回水管上加装平衡阀，回水管出口处加跑气装置，安装水流开关。19、按设计要求在机组下方应做大于机组底盘面积2倍的隔音板（高密度材料如石膏板等），建议在机组的上方的顶板上粘贴吸音板，面积也是等同于机组底盘面积的2倍。20、在安装空调的房间内一定要要吊顶，而且吊顶的材料应为吸音材料，不能使用金属板等非吸音材料。21、风管不要直吹直回，可以设置带内保温的90℃弯头，内加导流叶片以降低风扇的噪音；22、不要将回风口设置记载机组下方或靠近机组的地方，应至少远离机组1.5米以上，而且回风口一定要放大一些；如有可能，弯头三通、阀门、等风管配件之间的室内长度应大于风管直径的4-5倍，以利于气流畅通；23、机组尽量不要放置在狭小的空间内，以避免声音的叠加。24、机组的安装应留有检修空间，检修口的位置应留在检修面板侧，大小适宜，以便容易检测供回水管及阀门和电气连接，以便容易检测连接管道和电气连接，以便于检修过滤器、风机叶轮、排管、电动机、压缩机和清洁滴水盘。25、送风机的出口要保持气流的畅通，避免阻力的增加和发生二次噪声。附件一（共两页）型号冷凝水管的做法做法图HWP33R~HWP78R不得在机组外安装存水弯。整个排水管路必须始终保持不小于19mm内径。在距离机组500mm内安装一根通气管，高300mm,内径10mm（最小）;见视图。把水倒入排水盘进行检查，以确保排水管畅通。违反这些规定，可能导致溢水现象HWP95RHWP120RHWP140RHWP175R整个排水管路必须始终保持不小于19mm内径。如排水管路长度大于4m则应该安装一根通气管见视图。把水倒入排水盘进行检查，以确保排水管畅通。违反这些规定，可能导致溢水现象。HWP210RHWP360R整个排水管路必须始终保持不小于19mm内径。如排水管路长度大于4m则应该安装一根通气管见视图。把水倒入排水盘进行检查，以确保排水管畅通。违反这些规定，可能导致溢水现象。附件一（共两页）1、安装示意图隔离套12ID×16OD软管M10螺母2个M10垫圈M10螺杆弹簧弹簧限位器M14螺钉固定装置MTG弹簧支架2、吊装尺寸
