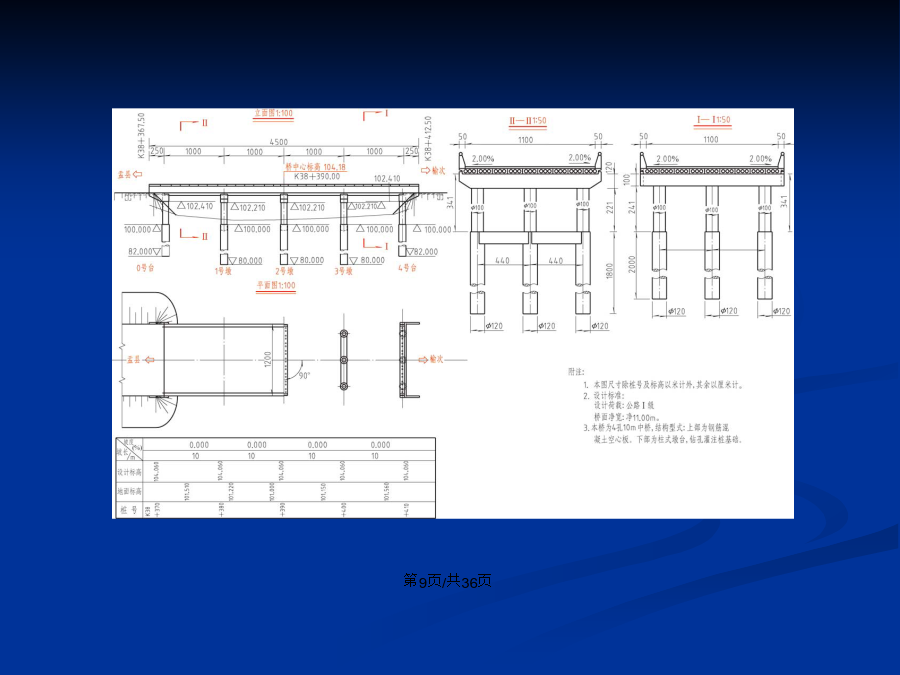

会计学1.桥梁的组成桥梁主要是由上部结构(主梁或主拱圈和桥面系)、下部构造(桥墩、桥台和基础)及附属构造物(栏杆、灯柱及护岸、导流结构物)等组成。上部结构习惯称为桥跨结构。2.桥梁的分类按桥梁的受力体系的不同可分为：梁式桥、拱式桥、刚架桥、斜拉桥和悬索桥等，如图9-2所示。9.1桥梁总体布置图识读9.1.2桥位地质断面图桥位地质断面图是根据水文调查和地质钻探资料所绘制的桥梁所在河床位置的地质断面图。桥位地质断面图标出了河床断面线、各层地质情况、最高水位线、常水位线和最低水位线，以便作为设计桥梁、桥台、桥墩和计算土石方数量的依据；桥位地质断面图中还标出了钻孔的位置、孔口标高、钻孔深度及孔与孔之间的间距。桥梁的地质断面图有时以地质柱状图的形式直接绘在桥梁总体布置图的立面图正下方。9.1.3桥梁总体布置图1.桥梁总体布置图的图示内容2.桥梁总体布置图的图示特点1)由于桥梁左右对称，立面图一般采用半剖面图的形式表示，剖切平面通过桥梁中心线沿纵向剖切。2)平面图可采用半剖图或分段揭层的画法来表示，半剖图是指左半部分为水平投影图，右半部分为剖面图(假想将上部结构揭去后的桥墩、桥台的投影图)。3)侧面图根据需要可画出一个或几个不同断面图。在路桥专业图中，画断面图时，为了图面清晰、突出重点，只画剖切平面后离剖切平面较近的可见部分。4)根据道路工程制图国家标准规定，可将土体看成透明体，所以埋入土中的基础部分都认为是可见的，可画成实线。3.识读桥梁总体布置图图9-5所示为一空心板简支梁桥的立体图，图9-6为该桥梁总体布置图。该桥中心位于K38+390.00处，是四孔钢筋混凝土空心板梁桥，总长度为45.00m，总宽度为12.00m。//9.2桥梁构件图的识读方法9.2.1桥梁构件结构图的内容与特点桥梁构件大部分是钢筋混凝土构件，钢筋混凝土构件图主要表明构件的外部形状及内部钢筋布置情况，所以桥梁构件图包括构件构造图(模板图)和钢筋结构图两种。1)构件构造图只画构件形状、不画内部钢筋。2)钢筋结构图主要表示钢筋布置情况，通常又称为构件钢筋构造图。钢筋结构图一般应包括表示钢筋布置情况的投影图(立面图、平面图、断面图)、钢筋详图(即钢筋成型图)、钢筋数量表等内容。3)为突出构件中钢筋配置情况，把混凝土假设为透明体，结构外形轮廓画成细实线。4)钢筋纵向画成粗实线，钢筋断面用黑圆点表示。5)钢筋直径的尺寸单位采用mm，其余尺寸单位均采用cm，图中无需注出单位。//9.2.2识读构件钢筋构造图的方法识读钢筋混凝土构件钢筋构造图,首先要概括了解它采用了哪些基本的表达方法，各剖面图、断面图的剖切位置和投影方向，然后要根据各投影中给出的细实线的轮廓线确定混凝土构件的外部形状。再分析钢筋详图及钢筋数量表确定钢筋的种类及各种钢筋的直径、等级、数量。根据钢筋的直径和等级、形状等可以大致确定它是主筋、架立钢筋还是箍筋(主筋的直径较大、钢筋等级高，架立钢筋与主筋的分布方向一致，而箍筋的分布方向与主筋的分布方向垂直)。如图9-8a所示的1号钢筋为主筋，2号钢筋为架立钢筋，3号和4号钢筋分析箍筋沿构件长度方向的分布情况。9.3桥跨结构图识读9.3.1钢筋混凝土空心板一般构造图图9-10所示为桥梁上的钢筋混凝土空心板中板和边板的一般构造图，图9-11为其空心板立体示意图。构造图主要表达板的外部形状与尺寸，它由半立面图、半平面图、断面图及铰缝钢筋施工大样图组成。由于边板和中板的立面形状区别不大，所以图中只画了中板立面图；又由于板纵向对称，图中采用了半立面图和半平面图。由图可看出该板跨度为1000cm，两端留有接头缝，板的实际长度为996cm。中板的理论宽度为125cm，板的横向也留有1cm的缝，所以中板的实际宽度为124cm。边板的实际宽度为162cm。断面图中省略了材料图例。//9.3.2钢筋混凝土空心板钢筋结构图图9-12为钢筋混凝土中板钢筋结构图(彩图5为其立体示意图)。在结构图中用细实线及虚线表示其外形轮廓线。该图由立面图、平面图、横断面图、钢筋详图及工程数量表组成。由于空心板比较长，立面图、平面图都采用了折断画法。//*9.3.3桥面铺装钢筋结构图图9-13是一孔桥面铺装钢筋结构图(彩图6为其立体示意图)。该图由立面图和平面图组成，立面图是沿垂直于桥梁中心线剖切得到的Ⅰ—Ⅰ断面图。由图可见桥面铺装层铺设在空心板之上，桥面铺装层由两种钢筋组成，由横向钢筋1和纵向钢筋2组成钢筋网，现浇C30混凝土8cm,面层为沥青混凝土7cm。1号钢筋、2号钢筋都是均匀分布的，其间距均为10cm，均为HPB235钢筋。1号钢筋长1195cm，共99根，2号钢筋长992.0cm，共119根。由于面积较大所以采用了折断画法，立体示意图也采用了折断画法。//9.4墩台
