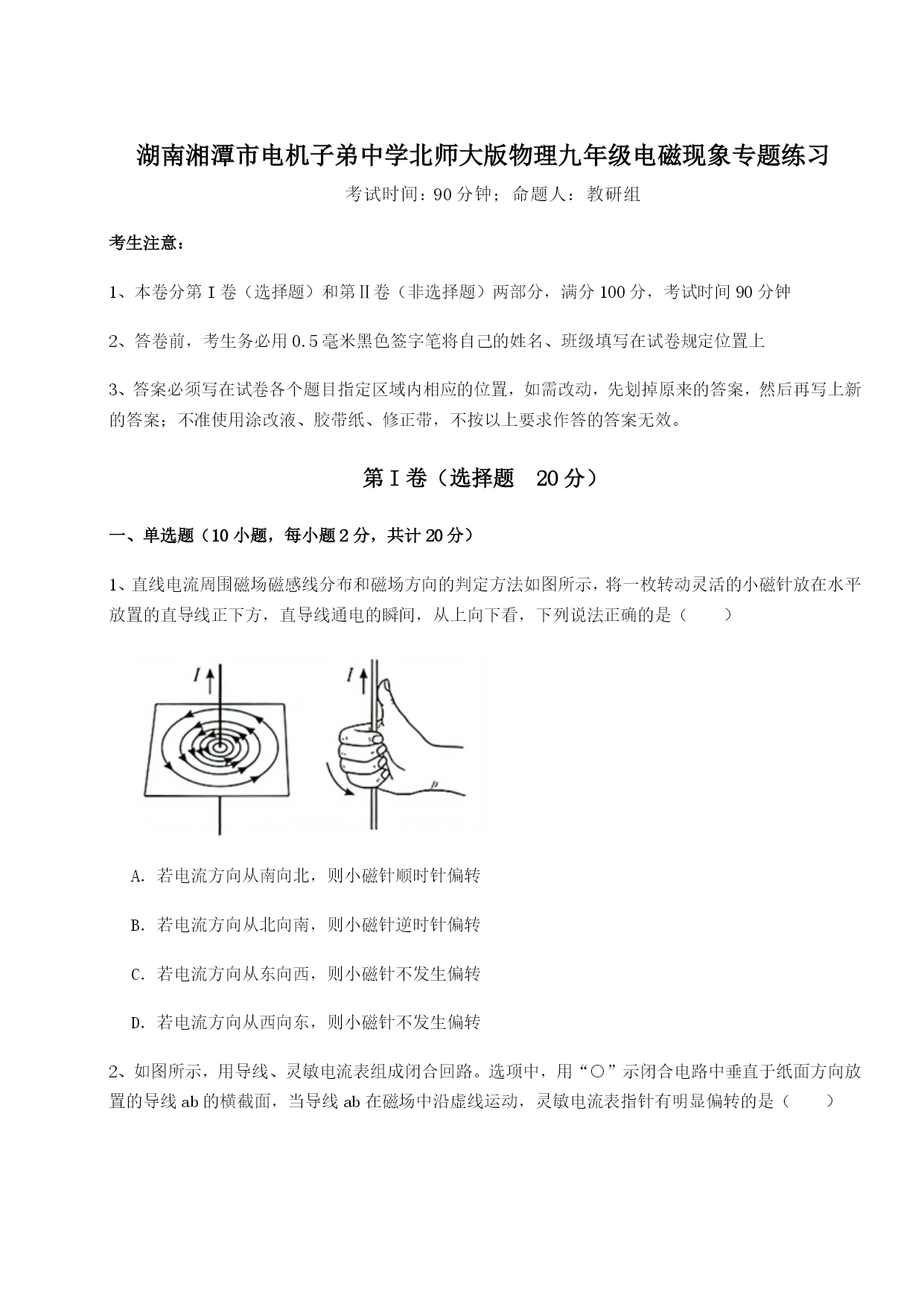

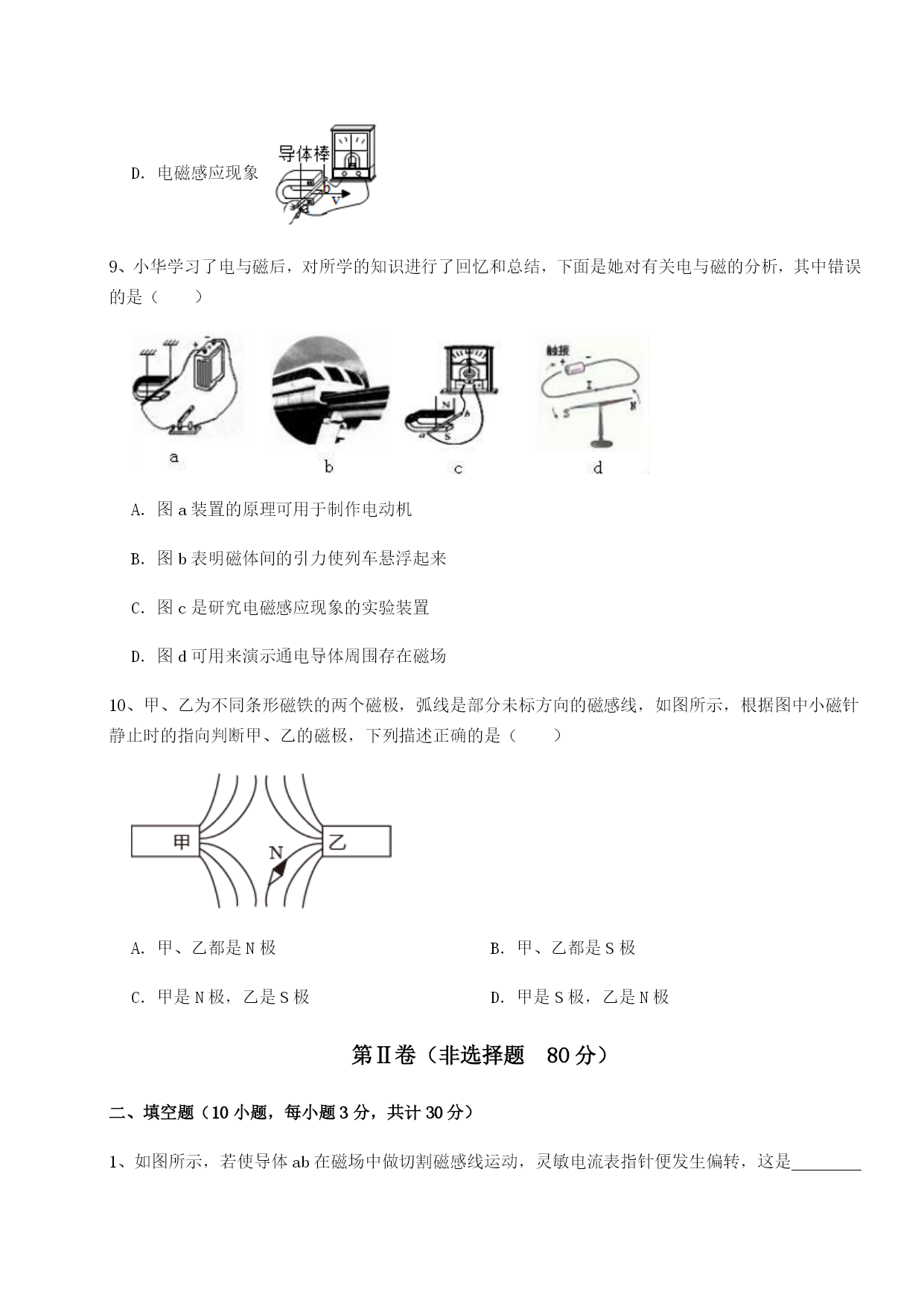

湖南湘潭市电机子弟中学北师大版物理九年级电磁现象专题练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、直线电流周围磁场磁感线分布和磁场方向的判定方法如图所示，将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间，从上向下看，下列说法正确的是（）A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转2、如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“○”示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（）A．B．C．D．3、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（）A．B．C．D．4、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关5、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场6、关于如图所示的自动控制电路中，下列说法不正确的是（）A．是电动机的元件符号B．灯泡与电动机同时工作C．开关S闭合时，电铃响D．开光S断开时，灯泡亮7、如图所示，两根绝缘细线悬挂着的导体ab，放在蹄形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（）A．接入灵敏电流计可探究电磁感应现象，与动圈式话筒原理相同B．接入灵敏电流计可探究通电导体在磁场中受力，与动圈式扬声器原理相同C．接入电源可探究电磁感应现象，与电动机原理相同D．接入电源可探究通电导体在磁场中是否受力的作用，与发电机原理相同8、下列现象中，电能转化为机械能的是（）A．磁场对电流作用B．通电导体具有磁性C．把声信息转换成电信息D．电磁感应现象9、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场10、甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示，根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是现象，根据这一-原理制成了机。2、图中，静止在通电螺线管周围的小磁针，其中指向错误的是（填标号）｡3、如图所示，用两根缝衣针、一个按扣、一只大头针和一块橡皮制作一个指南针，如果图中指南针静止下来后，针头指南，那么针头是（选填“N”或“S”）极。实验表明，电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性（选填“越弱”、“越强”或“不变”）。4、如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对有力的作用，此现象中能量转化情况是。5、小明在学习奥斯特实验后，知道电与磁之间存在联系，于是对电与磁的相关内容进行整理，部分整理内容如表所示。电荷磁体正负两种电荷N、S两个磁极同种电荷相互排斥异种电荷相互吸引电荷间的相互作用无需直接接触磁体间的相互作用无需直接接触①请你将表格中空缺处填写完整。②小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。（a）你认为小明所类比的“磁的相关知识”是。（b）若确实存在“电场”，我们可以从哪些方面进行学习，请举例。6、《论衡》中记载∶“司南之杓，投之于地，其柢指南。”
