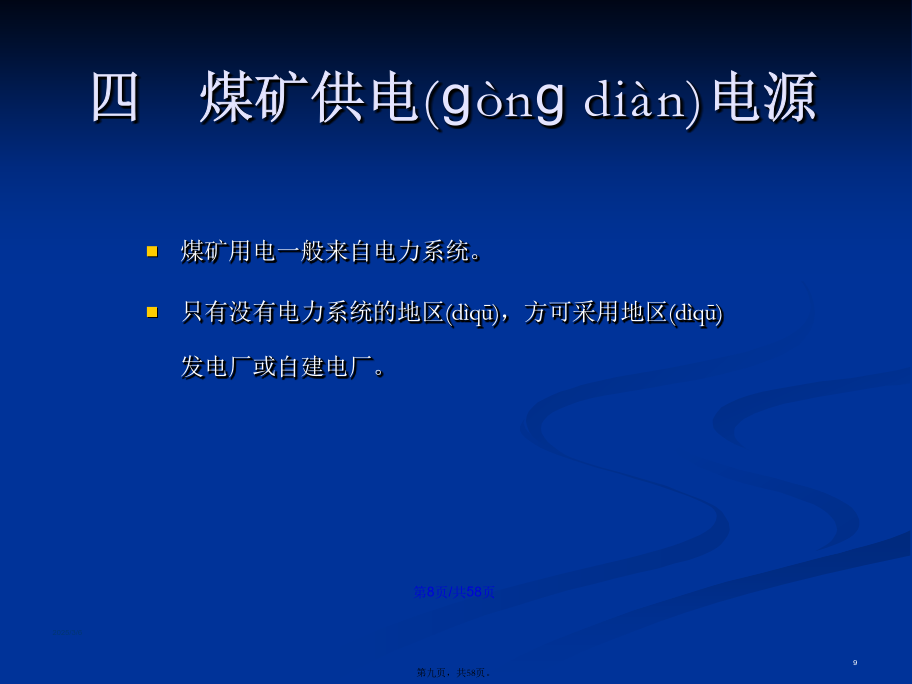

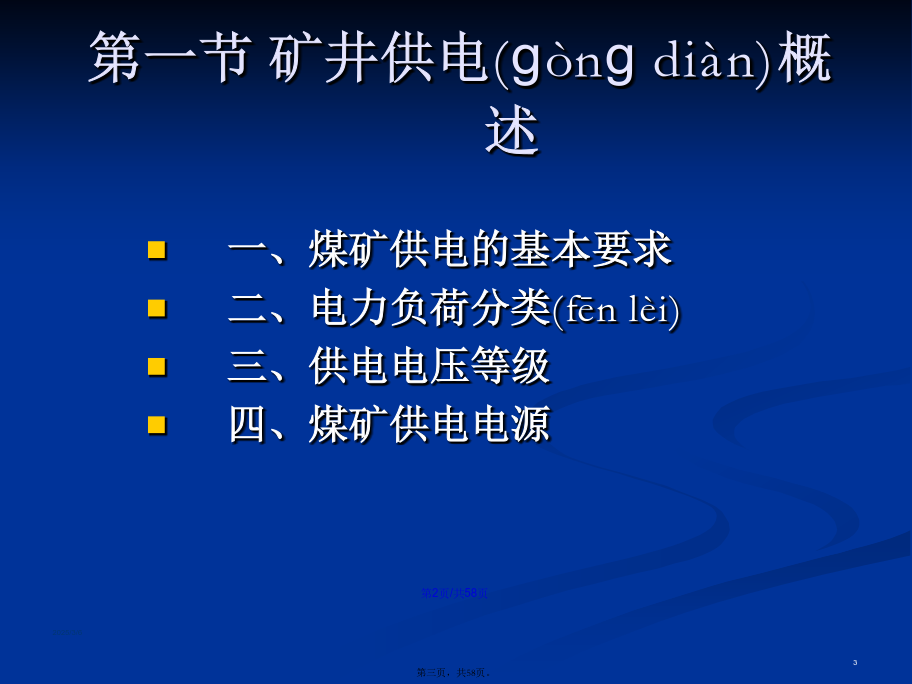

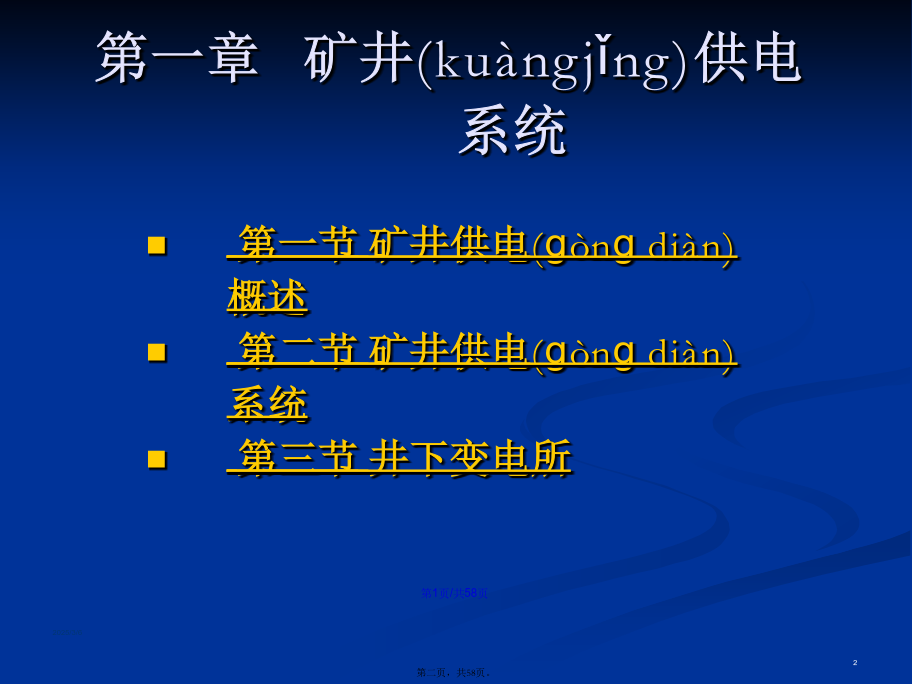

会计学第一章矿井(kuàngjǐng)供电系统第一节矿井供电(ɡònɡdiàn)概述一煤矿供电(ɡònɡdiàn)的基本要求二电力负荷分类三供电电压等级国家规定的电压等级煤矿常用(chánɡyònɡ)的电压等级四煤矿供电(ɡònɡdiàn)电源1.要求：可靠、安全、质好、经济。2.供电负荷分为三类，为保证可靠，对一类和大型二类负荷需双电源供电，中小型二类负荷需专线供电。3.供电电压等级依据供电功率及供电距离的大小而定。4.煤矿供电电源来自电力系统。思考题第一章矿井(kuàngjǐng)供电系统第二节矿井(kuàngjǐng)供电系统第二节矿井(kuàngjǐng)供电系统一深井供电系统(ɡònɡdiànxìtǒnɡ)《煤矿安全规程(guīchéng)》二浅井供电系统(ɡònɡdiànxìtǒnɡ)思考题第一章矿井(kuàngjǐng)供电系统第三节井下变电所一、井下主变电所（井下中央(zhōngyāng)变电所）1.井下主变电所位置的确定原则2.井下主变电所的主接线(jiēxiàn)3.井下主变电所的硐室与设备布置1)井下主变电所硐室的防火2)井下主变电所硐室的通风(tōngfēng)3)井下主变电所硐室的防水(fánɡshuǐ)4)井下主变电所的设备布置图1-6井下主变电所的设备布置图1-高压配电箱2-低压开关3-矿用变压器二、采区变电所1.采区变电所位置的确定原则2.采区变电所的主接线2)采区变电所的高压接线⑴单电源进线2)采区变电所的高压接线（2）双电源进线③向移动变电站供电的高压电缆一般由变电所内的高压配电开关配出，如图所示。2)采区变电所的低压接线3.采区变电所的硐室与设备布置采区变电所硐室布置三、移动变电所1.移动变电所位置的确定移动变电所位置的几种(jǐzhǒnɡ)布置方式移动变电所位置的几种(jǐzhǒnɡ)布置方式移动变电所位置的几种布置方式移动变电所位置的几种布置方式2.移动变电站的主接线四、工作面配电(pèidiàn)点1.工作面配电点的位置及设备布置2.配电(pèidiàn)点开关的设置井下各变电所确定(quèdìng)原则：位于负荷中心；进出线方便；运输方便；通风良好；围岩坚固；无淋水。采区变电所还要减少搬迁。移变：设在工作面平巷距工作面100~300米。配电点：距回采面50~70米，距掘进80~100米。主结线：主变电所为单母线分段；采区变电所单电源时为单母线、双电源且出线较多时方为单母线分段。硐室布置：“两防”“一通”设备布置：“两分开”“三留有”（采区为“两留有”）思考题煤矿供电应满足安全、可靠、供电质量、供电经济要求煤矿负荷分为三类：一类负荷及大型二类负荷采用双回路供电，中小型二类负荷采用专线供电电压等级的高低，取决于供电路距离及供电功率的大小深井供电系统特征：三级供电（地面、井下、采区变电所）高压下井。浅井供电系统特征：两级供电低压下井。井下供电设备集中的地点主要有井下主变电所、采区变电所、移动变电站和工作面配电点。综采工作面的供电采用移动变电站可使高压（6KV或10KV）深入到工作面平巷，并可随着工作面的移动而移动，低压侧采用较高的电压等级（1140V）而且随着负荷功率的增加(zēngjiā)而增大（可达3300V）。
