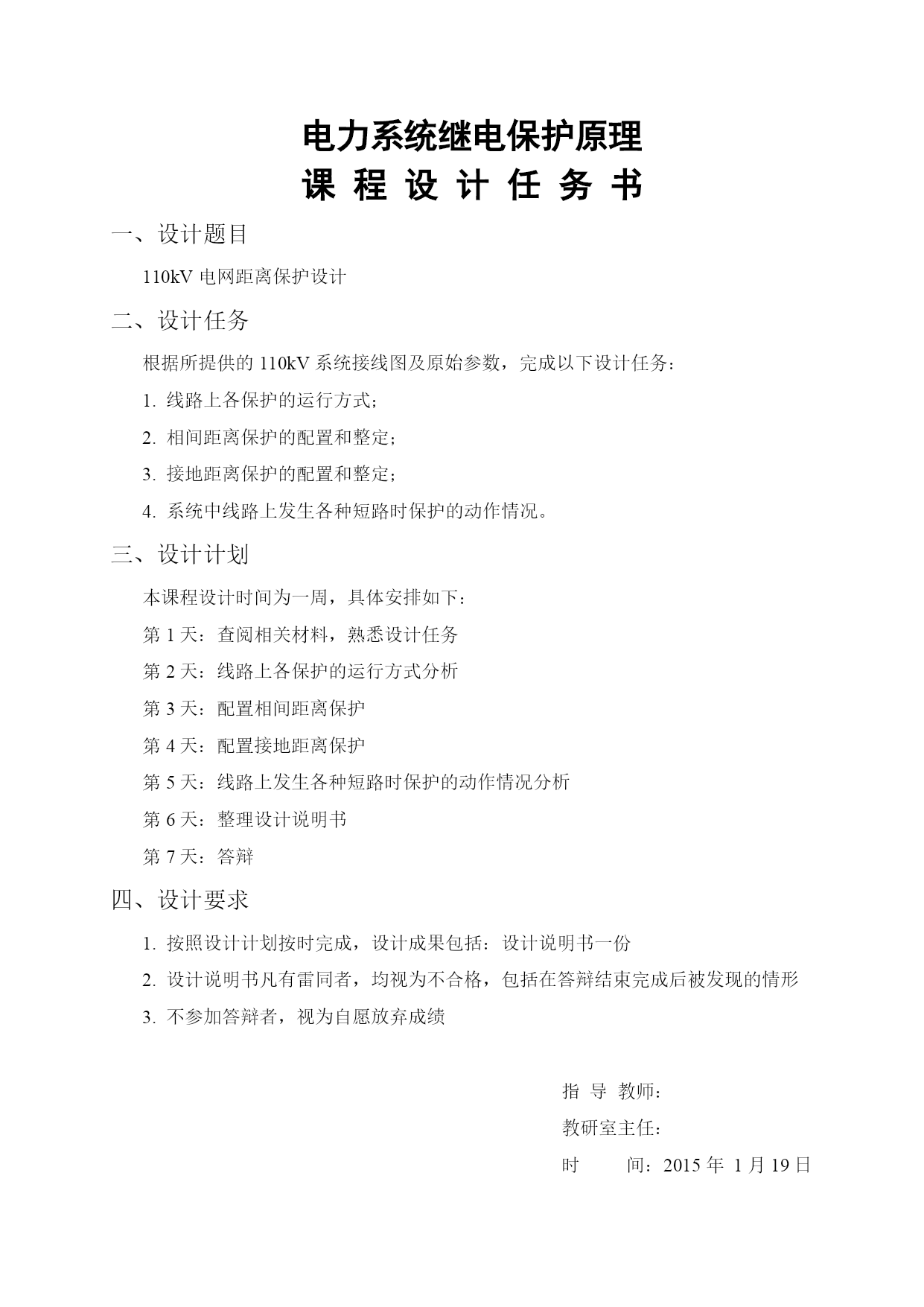

电力系统继电保护原理课程设计设计题目110kV电网距离保护设计指导教师院（系、部）电气与控制工程学院专业班级学号姓名日期2015年1月24日电力系统继电保护原理课程设计任务书一、设计题目110kV电网距离保护设计二、设计任务根据所提供的110kV系统接线图及原始参数，完成以下设计任务：1.线路上各保护的运行方式；2.相间距离保护的配置和整定；3.接地距离保护的配置和整定；4.系统中线路上发生各种短路时保护的动作情况。三、设计计划本课程设计时间为一周，具体安排如下：第1天：查阅相关材料，熟悉设计任务第2天：线路上各保护的运行方式分析第3天：配置相间距离保护第4天：配置接地距离保护第5天：线路上发生各种短路时保护的动作情况分析第6天：整理设计说明书第7天：答辩四、设计要求1.按照设计计划按时完成，设计成果包括：设计说明书一份2.设计说明书凡有雷同者，均视为不合格，包括在答辩结束完成后被发现的情形3.不参加答辩者，视为自愿放弃成绩指导教师：教研室主任：时间：2015年1月19日原始数据系统接线图如下图所示，发电机以发电机—变压器组方式接入系统，最大开机方式为4台机全开，最小开机方式为两侧各开1台机，变压器T5和T6可能2台也可能1台运行。参数如下：E=115/kV，X1.G1=X2.G1=X1.G2=X2.G2=15，X1.G3=X2.G3=X1.G4=X2.G4=10，X1.T1~X1.T4=10，X0.T1~X0.T4=30，X1.T5=X1.T6=20，X0.T5=X0.T6=40，LAB=60km，LBC=40km，线路阻抗z1=z2=0.4/km，z0=1.2/km，IAB.L.max=ICB.L.max=300A，Kss=1.2，Kre=1.2，KIrel=0.85，KIIrel=0.75，KIIIrel=0.83负荷功率因数角为30，线路阻抗角均为75，变压器均装有快速差动保护。图110kV电网系统接线图设计要求：1.分析线路AB和BC上的保护1~4的最大和最小运行方式；2.为了快速切除线路AB和BC上发生的各种短路（包括相间短路和接地短路），对保护1~4进行相间距离保护和接地距离保护整定；3.画出各个保护的动作特性，并对系统中线路上发生各种短路时保护的动作情况进行分析。摘要电力作为当今社会的重要能源,对国民经济的发展和人民生活水平的提高起着不容忽视的重要作用。电力系统是由电能的产生、输送、分配和使用四个环节共同组成的一个系统。基于电力在现代社会中的重要性,则对电力的维护就显得格外重要。而对电力维护起重要作用的继电保护,则是电力系统能否正常工作的关键。电力系统继电保护技术作为一种主要的保护手段,有利于提高了系统运行的可靠性。因此,研究电力系统继电保护技术的现状与发展具有十分重要的现实意义。鉴于此,对电力系统继电保护技术的现状与发展进行了初步探讨。电力系统继电保护技术的现状就目前而言,电力系统继电保护技术的发展现状主要呈现两个方面的特征,一方面是我国电力系统继电保护技术起步较晚,发展迅速;另一方面是指微型继电,不断发展,其具体内容如下。起步较晚发展迅速电力系统继电保护主要研究电力系统故障和危及安全运行的异常工况,国内的研究开始于20世纪70年代后期,起步较晚,但发展迅速。继电保护的任务就是在系统运行过程中发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，从而减少故障和不正常现象所造成的停电范围和电气设备的损坏程度，保证电力系统安全稳定的运行。关键词：继电保护；距离保护目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc409876186"1前言PAGEREF_Toc409876186\h1HYPERLINK\l"_Toc409876187"2运行方式分析PAGEREF_Toc409876187\h2HYPERLINK\l"_Toc409876188"2.1保护1最大运行方式和最小运行方式的分析PAGEREF_Toc409876188\h2HYPERLINK\l"_Toc409876189"2.2保护2最大运行方式和最小运行方式的分析PAGEREF_Toc409876189
