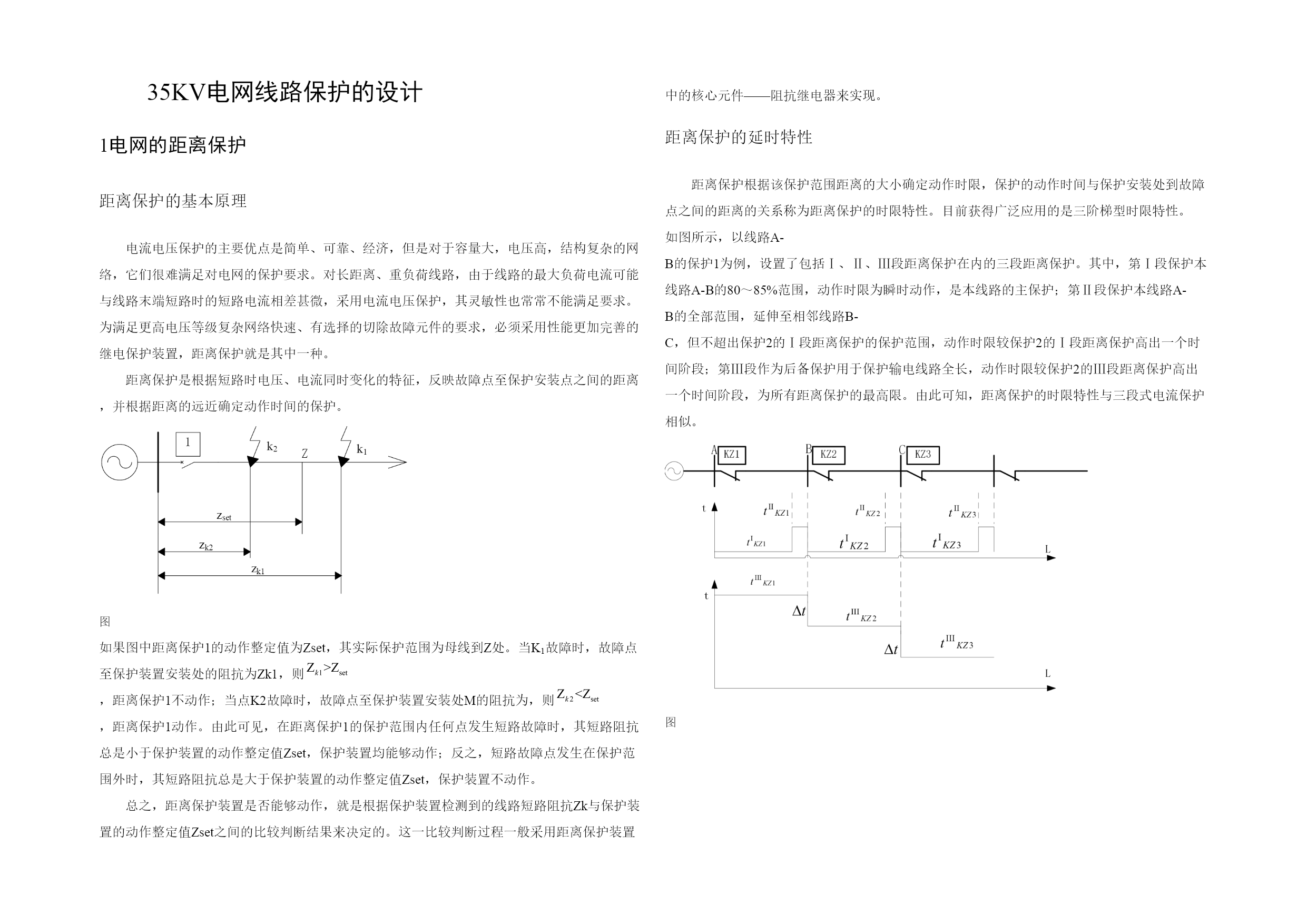

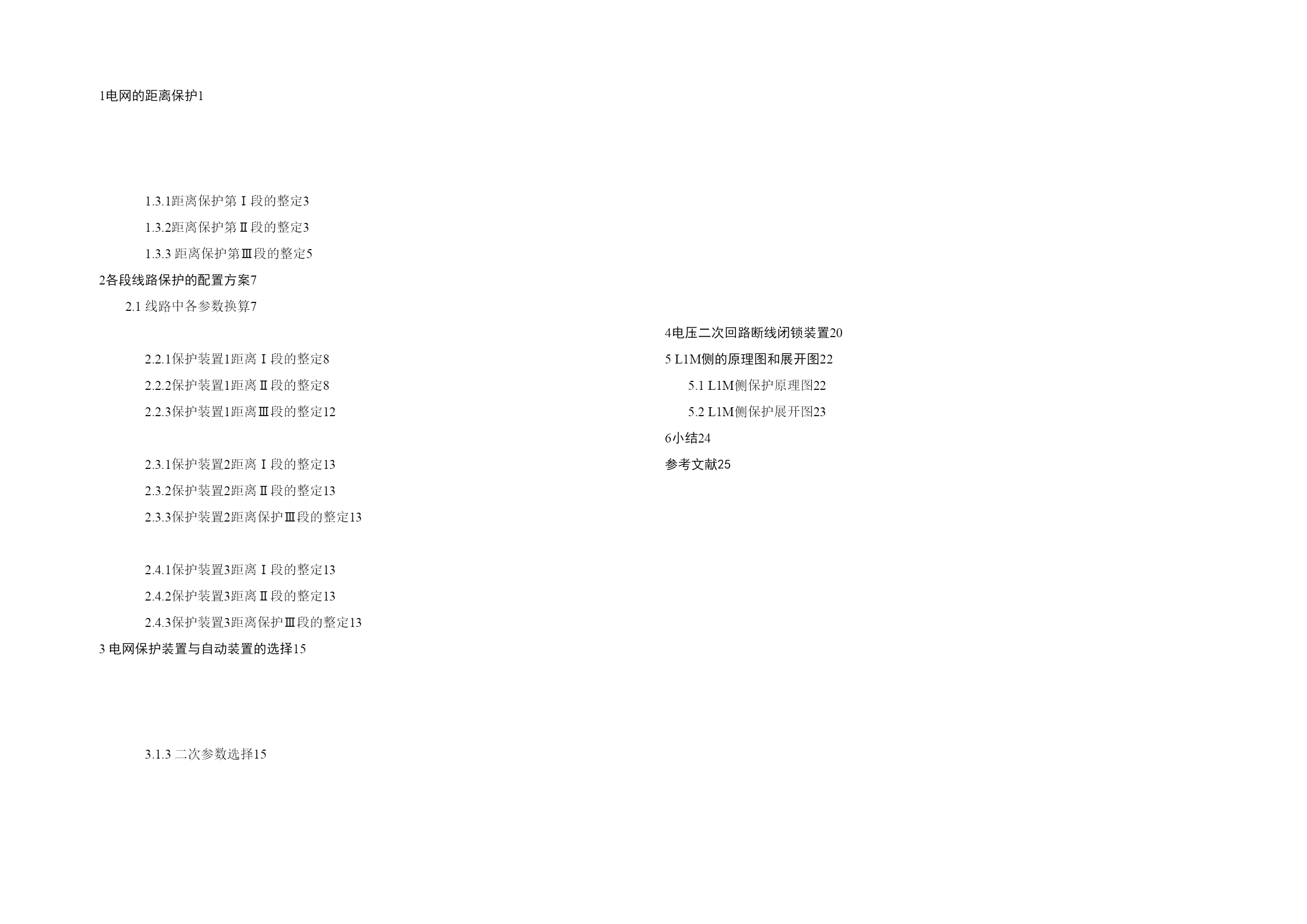

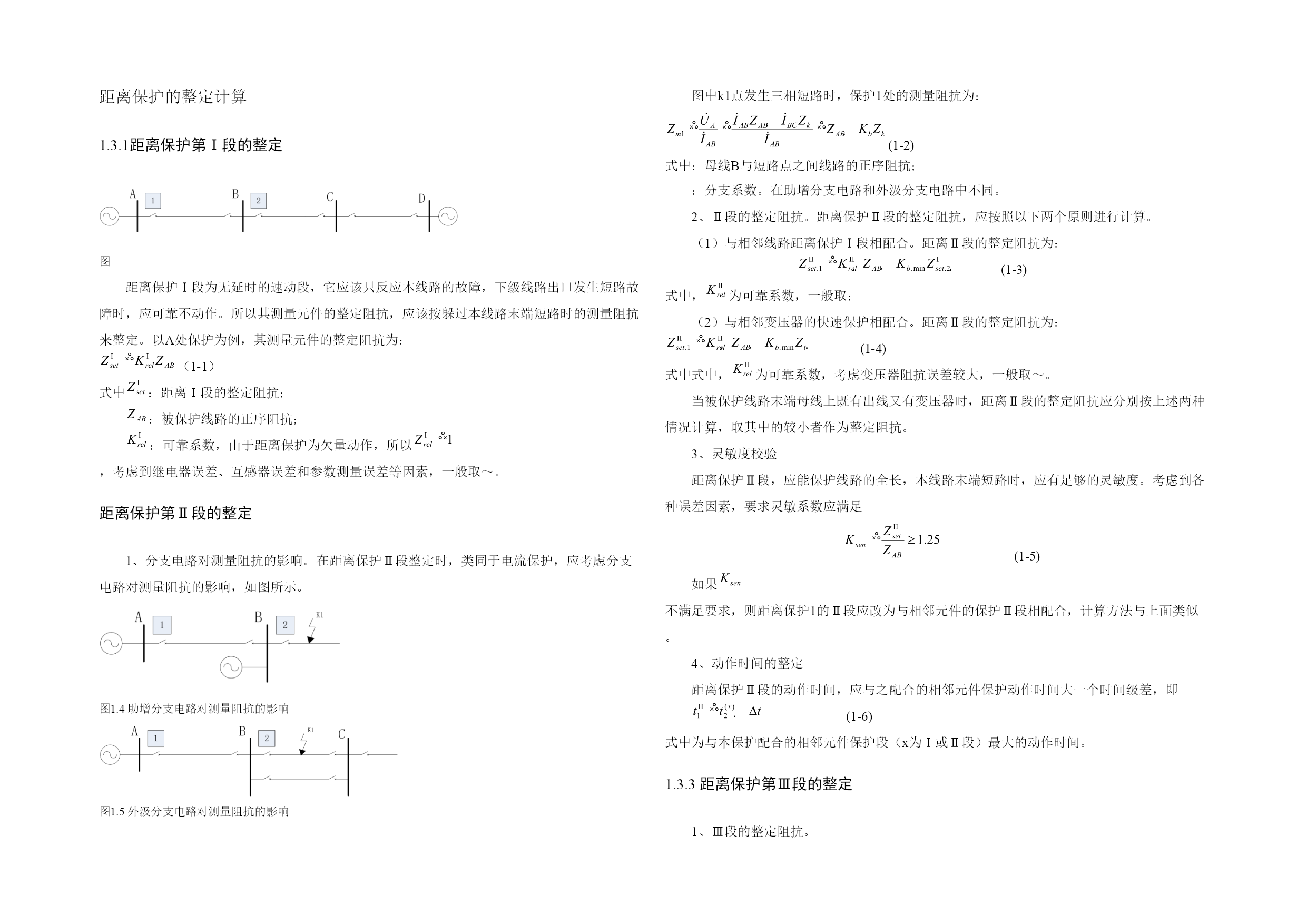

1电网的距离保护11.3.1距离保护第Ⅰ段的整定31.3.2距离保护第Ⅱ段的整定31.3.3距离保护第Ⅲ段的整定52各段线路保护的配置方案72.1线路中各参数换算72.2.1保护装置1距离Ⅰ段的整定82.2.2保护装置1距离Ⅱ段的整定82.2.3保护装置1距离Ⅲ段的整定122.3.1保护装置2距离Ⅰ段的整定132.3.2保护装置2距离Ⅱ段的整定132.3.3保护装置2距离保护Ⅲ段的整定132.4.1保护装置3距离Ⅰ段的整定132.4.2保护装置3距离Ⅱ段的整定132.4.3保护装置3距离保护Ⅲ段的整定133电网保护装置与自动装置的选择153.1.3二次参数选择154电压二次回路断线闭锁装置205L1M侧的原理图和展开图225.1L1M侧保护原理图225.2L1M侧保护展开图236小结24参考文献2535KV电网线路保护的设计1电网的距离保护距离保护的基本原理电流电压保护的主要优点是简单、可靠、经济，但是对于容量大，电压高，结构复杂的网络，它们很难满足对电网的保护要求。对长距离、重负荷线路，由于线路的最大负荷电流可能与线路末端短路时的短路电流相差甚微，采用电流电压保护，其灵敏性也常常不能满足要求。为满足更高电压等级复杂网络快速、有选择的切除故障元件的要求，必须采用性能更加完善的继电保护装置，距离保护就是其中一种。距离保护是根据短路时电压、电流同时变化的特征，反映故障点至保护安装点之间的距离，并根据距离的远近确定动作时间的保护。图如果图中距离保护1的动作整定值为Zset，其实际保护范围为母线到Z处。当K1故障时，故障点至保护装置安装处的阻抗为Zk1，则，距离保护1不动作；当点K2故障时，故障点至保护装置安装处M的阻抗为，则，距离保护1动作。由此可见，在距离保护1的保护范围内任何点发生短路故障时，其短路阻抗总是小于保护装置的动作整定值Zset，保护装置均能够动作；反之，短路故障点发生在保护范围外时，其短路阻抗总是大于保护装置的动作整定值Zset，保护装置不动作。总之，距离保护装置是否能够动作，就是根据保护装置检测到的线路短路阻抗Zk与保护装置的动作整定值Zset之间的比较判断结果来决定的。这一比较判断过程一般采用距离保护装置中的核心元件——阻抗继电器来实现。距离保护的延时特性距离保护根据该保护范围距离的大小确定动作时限，保护的动作时间与保护安装处到故障点之间的距离的关系称为距离保护的时限特性。目前获得广泛应用的是三阶梯型时限特性。如图所示，以线路A-B的保护1为例，设置了包括Ⅰ、Ⅱ、Ⅲ段距离保护在内的三段距离保护。其中，第Ⅰ段保护本线路A-B的80～85%范围，动作时限为瞬时动作，是本线路的主保护；第Ⅱ段保护本线路A-B的全部范围，延伸至相邻线路B-C，但不超出保护2的Ⅰ段距离保护的保护范围，动作时限较保护2的Ⅰ段距离保护高出一个时间阶段；第Ⅲ段作为后备保护用于保护输电线路全长，动作时限较保护2的Ⅲ段距离保护高出一个时间阶段，为所有距离保护的最高限。由此可知，距离保护的时限特性与三段式电流保护相似。图距离保护的整定计算1.3.1距离保护第Ⅰ段的整定图距离保护Ⅰ段为无延时的速动段，它应该只反应本线路的故障，下级线路出口发生短路故障时，应可靠不动作。所以其测量元件的整定阻抗，应该按躲过本线路末端短路时的测量阻抗来整定。以A处保护为例，其测量元件的整定阻抗为：（1-1）式中：距离Ⅰ段的整定阻抗；：被保护线路的正序阻抗；：可靠系数，由于距离保护为欠量动作，所以，考虑到继电器误差、互感器误差和参数测量误差等因素，一般取～。距离保护第Ⅱ段的整定1、分支电路对测量阻抗的影响。在距离保护Ⅱ段整定时，类同于电流保护，应考虑分支电路对测量阻抗的影响，如图所示。图1.4助增分支电路对测量阻抗的影响图1.5外汲分支电路对测量阻抗的影响图中k1点发生三相短路时，保护1处的测量阻抗为：(1-2)式中：母线B与短路点之间线路的正序阻抗；：分支系数。在助增分支电路和外汲分支电路中不同。2、Ⅱ段的整定阻抗。距离保护Ⅱ段的整定阻抗，应按照以下两个原则进行计算。（1）与相邻线路距离保护Ⅰ段相配合。距离Ⅱ段的整定阻抗为：(1-3)式中，为可靠系数，一般取；（2）与相邻变压器的快速保护相配合。距离Ⅱ段的整定阻抗为：(1-4)式中式中，为可靠系数，考虑变压器阻抗误差较大，一般取～。当被保护线路末端母线上既有出线又有变压器时，距离Ⅱ段的整定阻抗应分别按上述两种情况计算，取其中的较小者作为整定阻抗。3、灵敏度校验距离保护Ⅱ段，应能保护线路的全长，本线路末端短路时，应有足够的灵敏度。考虑到各种误差因素，要求灵敏系数
