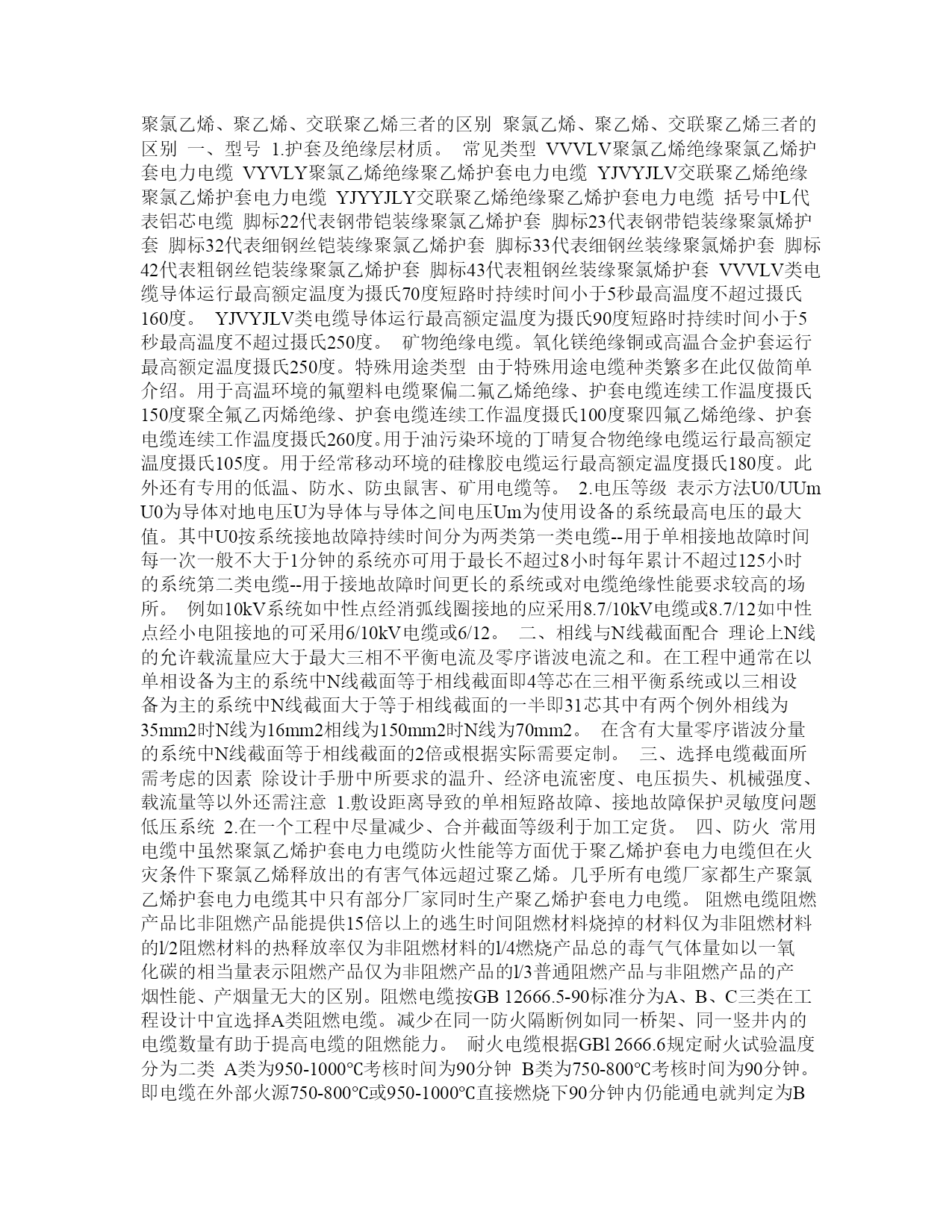

聚氯乙烯、聚乙烯、交联聚乙烯三者的区别聚氯乙烯、聚乙烯、交联聚乙烯三者的区别一、型号1.护套及绝缘层材质。常见类型VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆VYVLY聚氯乙烯绝缘聚乙烯护套电力电缆YJVYJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJYYJLY交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VVVLV类电缆导体运行最高额定温度为摄氏70度短路时持续时间小于5秒最高温度不超过摄氏160度。YJVYJLV类电缆导体运行最高额定温度为摄氏90度短路时持续时间小于5秒最高温度不超过摄氏250度。矿物绝缘电缆。氧化镁绝缘铜或高温合金护套运行最高额定温度摄氏250度。特殊用途类型由于特殊用途电缆种类繁多在此仅做简单介绍。用于高温环境的氟塑料电缆聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度。用于油污染环境的丁晴复合物绝缘电缆运行最高额定温度摄氏105度。用于经常移动环境的硅橡胶电缆运行最高额定温度摄氏180度。此外还有专用的低温、防水、防虫鼠害、矿用电缆等。2.电压等级表示方法U0/UUmU0为导体对地电压U为导体与导体之间电压Um为使用设备的系统最高电压的最大值。其中U0按系统接地故障持续时间分为两类第一类电缆--用于单相接地故障时间每一次一般不大于1分钟的系统亦可用于最长不超过8小时每年累计不超过125小时的系统第二类电缆--用于接地故障时间更长的系统或对电缆绝缘性能要求较高的场所。例如10kV系统如中性点经消弧线圈接地的应采用8.7/10kV电缆或8.7/12如中性点经小电阻接地的可采用6/10kV电缆或6/12。二、相线与N线截面配合理论上N线的允许载流量应大于最大三相不平衡电流及零序谐波电流之和。在工程中通常在以单相设备为主的系统中N线截面等于相线截面即4等芯在三相平衡系统或以三相设备为主的系统中N线截面大于等于相线截面的一半即31芯其中有两个例外相线为35mm2时N线为16mm2相线为150mm2时N线为70mm2。在含有大量零序谐波分量的系统中N线截面等于相线截面的2倍或根据实际需要定制。三、选择电缆截面所需考虑的因素除设计手册中所要求的温升、经济电流密度、电压损失、机械强度、载流量等以外还需注意1.敷设距离导致的单相短路故障、接地故障保护灵敏度问题低压系统2.在一个工程中尽量减少、合并截面等级利于加工定货。四、防火常用电缆中虽然聚氯乙烯护套电力电缆防火性能等方面优于聚乙烯护套电力电缆但在火灾条件下聚氯乙烯释放出的有害气体远超过聚乙烯。几乎所有电缆厂家都生产聚氯乙烯护套电力电缆其中只有部分厂家同时生产聚乙烯护套电力电缆。阻燃电缆阻燃产品比非阻燃产品能提供15倍以上的逃生时间阻燃材料烧掉的材料仅为非阻燃材料的l/2阻燃材料的热释放率仅为非阻燃材料的l/4燃烧产品总的毒气气体量如以一氧化碳的相当量表示阻燃产品仅为非阻燃产品的l/3普通阻燃产品与非阻燃产品的产烟性能、产烟量无大的区别。阻燃电缆按GB12666.5-90标准分为A、B、C三类在工程设计中宜选择A类阻燃电缆。减少在同一防火隔断例如同一桥架、同一竖井内的电缆数量有助于提高电缆的阻燃能力。耐火电缆根据GBl2666.6规定耐火试验温度分为二类A类为950-1000℃考核时间为90分钟B类为750-800℃考核时间为90分钟。即电缆在外部火源750-800℃或950-1000℃直接燃烧下90分钟内仍能通电就判定为B类或A类耐火电缆。有机类耐火电缆在铜导体上包绕云母耐火带耐高温800℃作为耐火层然后按不同型号挤上一定厚度的正常绝缘层最后电缆芯间填充层和最外层的护套与普通电缆一样。无机类又称为矿物质绝缘型或者氧化镁绝缘电缆其外护套为铜管或特种合金管在外护套和铜芯导体之间填充氧化镁作为绝缘材料由于氧化镁的熔点为2800℃铜管外护套的熔点为1083℃特种合金管可以保证在825℃无变形因此只要外护套不受破坏该电缆就能正常工作其耐火性能远超过有机类耐火电缆。在工程设计中不要轻易提出要求使用A类耐火电缆因为NH-YJV或NH-VV一般都达不到A类要求而矿物质绝缘电缆耐火性能虽然优异但造价远高于普通耐火电缆对施工的要求更加严格另外由于是独芯电缆各相对N、对PE间距不同单相短路、接地短路阻抗电抗有一定差异。五、相关名词氧指数是指在规定条件下固体材料在氧、氮混合气流中维持平稳燃烧所需的最低氧含量。氧指数高表示材料不易燃烧氧指数低表示材料容易燃烧材料的氧指数LOI与其阻燃性的对应
