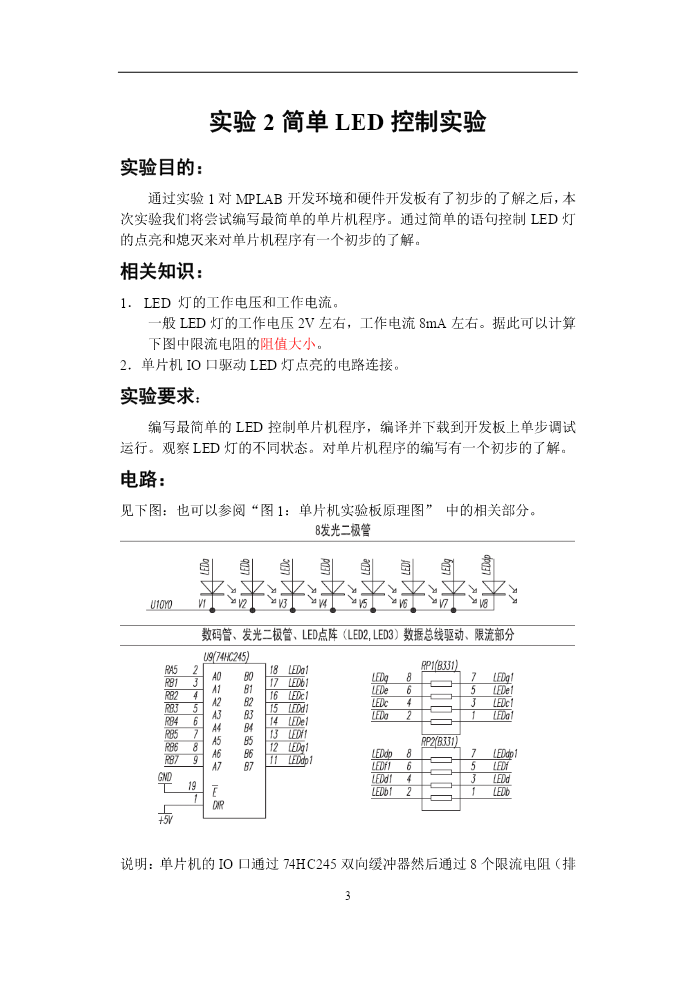

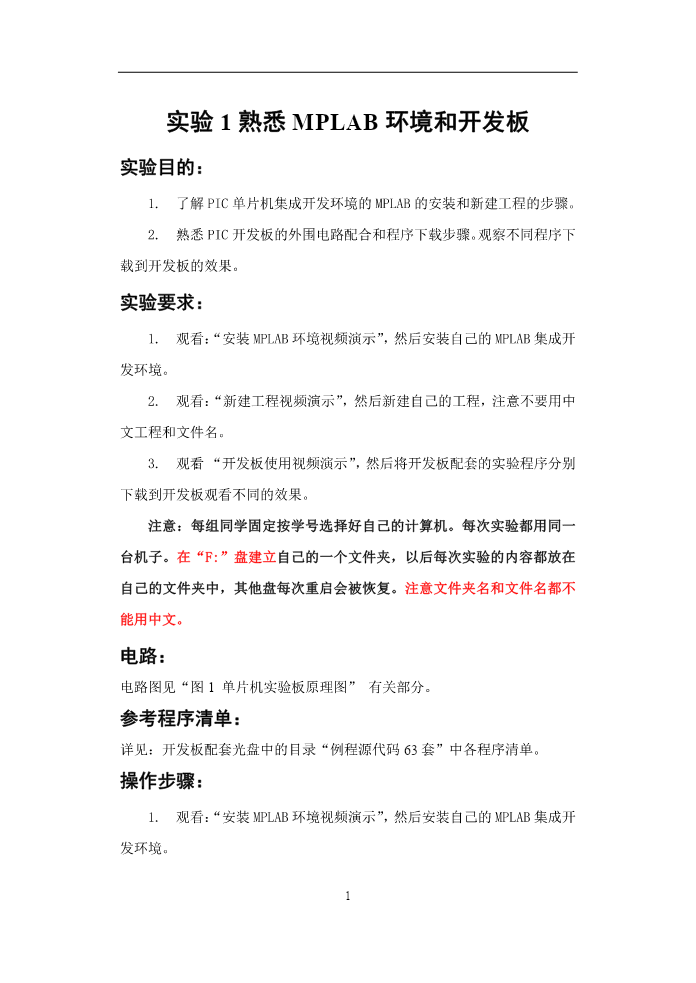

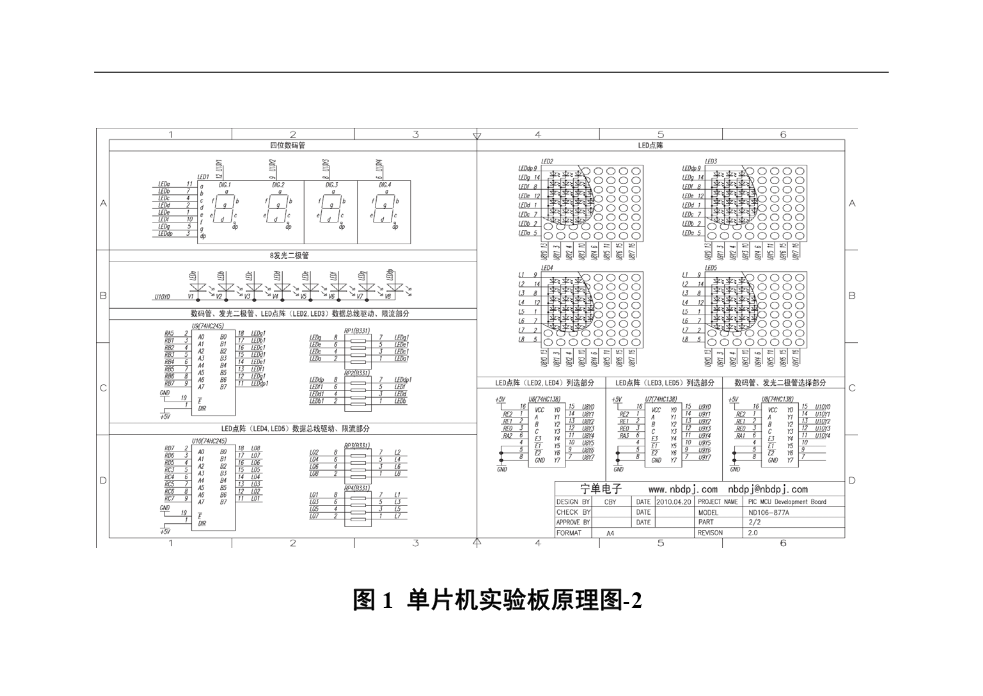

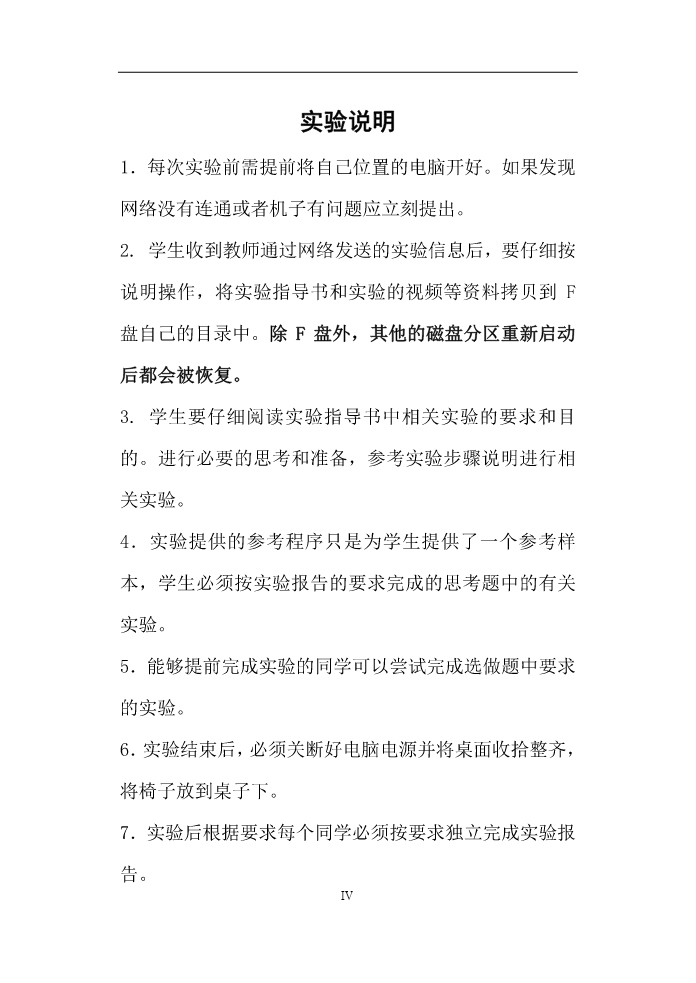

中山火炬职业技术学院电子工程系PIC单片机与接口技术[实践指导书]张远海（Tony）V1.12008/10/20V1.22009/10/12V1.32009/11/10V1.42010/10/8V1.52010/11/30V1.62011/8/28V1.72011/9/5【本实验指导书以项目的工作过程为驱动，由浅入深，层层深入的讲解单片机的相关知识点。】目录图1单片机实验板原理图-1..............................................II图1单片机实验板原理图-2............................................III实验说明.............................................................................IV实验1熟悉MPLAB环境和开发板.....................................1实验2简单LED控制实验...................................................3实验3单LED灯闪烁实验...................................................5实验4简单流水灯实验......................................................7实验5数码管显示实验......................................................9实验6定时器驱动数码管动态显示实验........................12实验7单按键控制实验....................................................17实验8多按键处理实验...................................................23实验9两按键控制四位数码管实验...............................27实验10按键控制蜂鸣器实验..........................................31实验11按键控制蜂鸣器频率实验...................................35实验12实用抢答器实验..................................................39实验13秒表实验...............................................................41实验14时钟实验...............................................................43实验15全自动洗衣机控制器实验..................................49III图1单片机实验板原理图-1图1单片机实验板原理图III-2实验说明1．每次实验前需提前将自己位置的电脑开好。如果发现网络没有连通或者机子有问题应立刻提出。2.学生收到教师通过网络发送的实验信息后，要仔细按说明操作，将实验指导书和实验的视频等资料拷贝到F盘自己的目录中。除F盘外，其他的磁盘分区重新启动后都会被恢复。3.学生要仔细阅读实验指导书中相关实验的要求和目的。进行必要的思考和准备，参考实验步骤说明进行相关实验。4．实验提供的参考程序只是为学生提供了一个参考样本，学生必须按实验报告的要求完成的思考题中的有关实验。5．能够提前完成实验的同学可以尝试完成选做题中要求的实验。6．实验结束后，必须关断好电脑电源并将桌面收拾整齐，将椅子放到桌子下。7．实验后根据要求每个同学必须按要求独立完成实验报告。IV实验1熟悉MPLAB环境和开发板实验目的：1.了解PIC单片机集成开发环境的MPLAB的安装和新建工程的步骤。2.熟悉PIC开发板的外围电路配合和程序下载步骤。观察不同程序下载到开发板的效果。实验要求：1.观看：“安装MPLAB环境视频演示”，然后安装自己的MPLAB集成开发环境。2.观看：“新建工程视频演示”，然后新建自己的工程，注意不要用中文工程和文件名。3.观看：“开发板使用视频演示”，然后将开发板配套的实验
