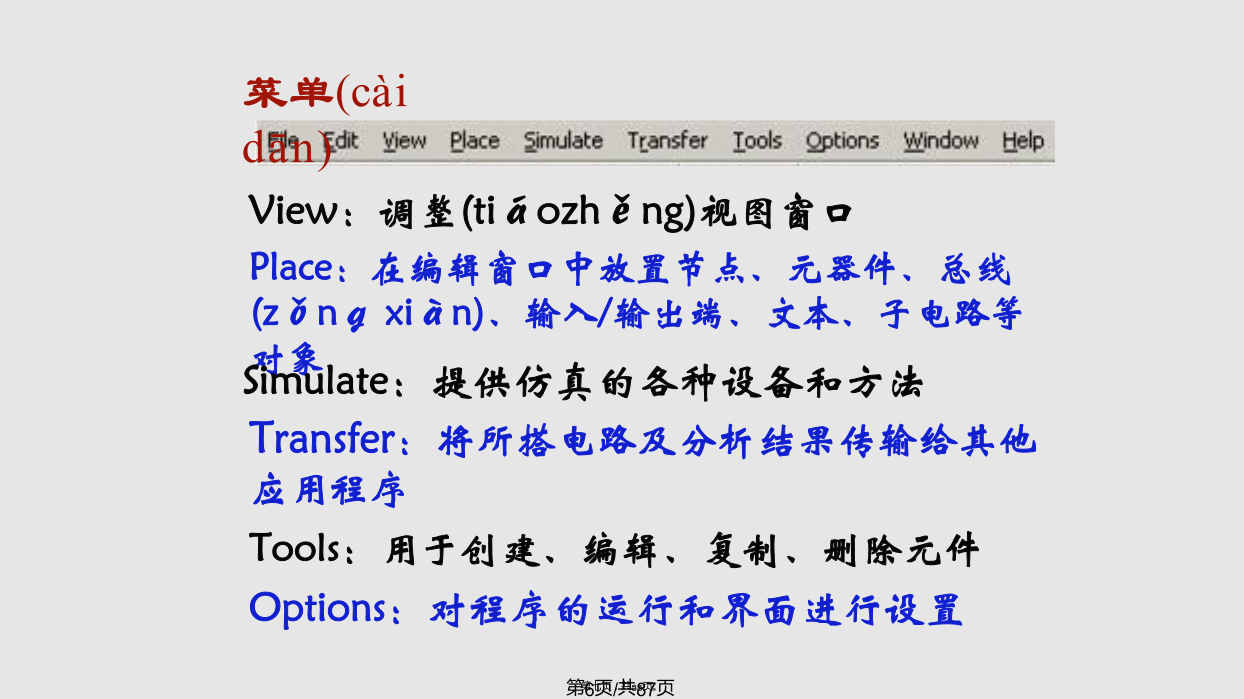

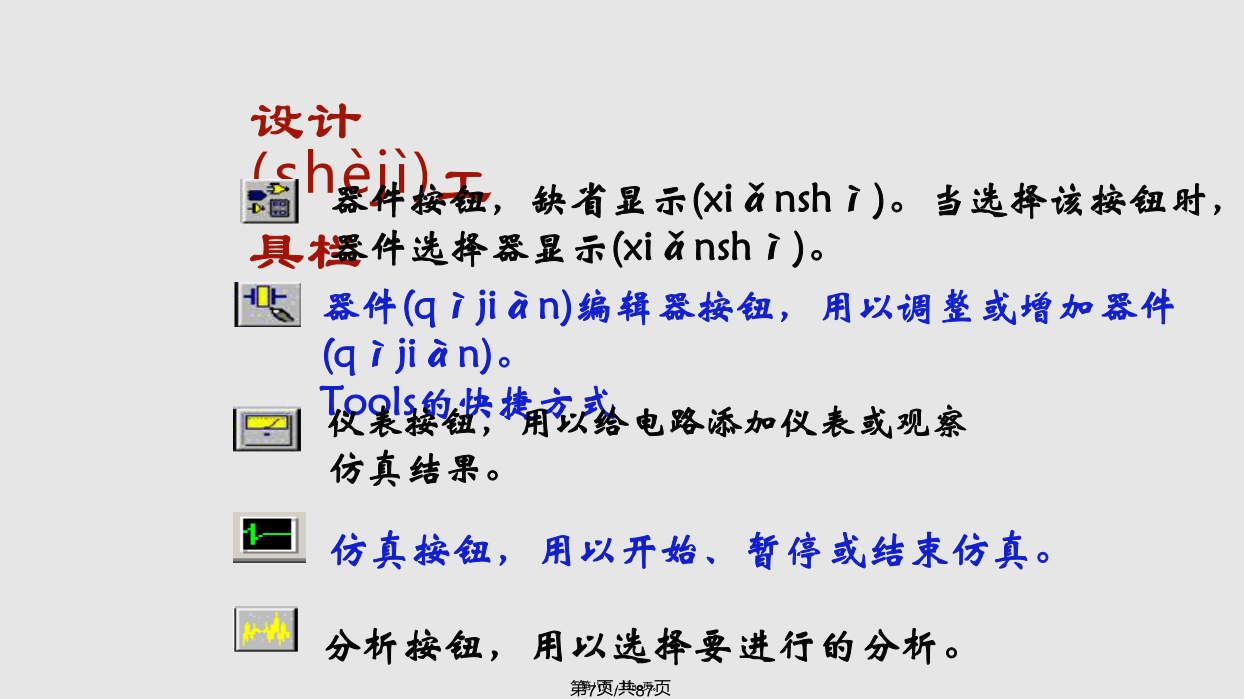

计算机辅助电路分析—Multisim仿真Multisim基础直流工作点分析交流分析暂态分析傅立叶分析噪声分析失真分析直流扫描灵敏度分析二、主要特点在进行仿真的同时，它还可以存储测试点的所有数据、测试仪器的工作状态、显示波形和具体数据，列出所有被仿真电路的元器件清单等。有多种输入输出接口，与SPICE软件兼容，可相互转换。Multisim产生的电路文件还可以直接输出至常见的Protel、Tango、Orcad等印制电路板排版软件。三、Multisim界面(jièmiàn)介绍菜单设计工具栏后分析器按钮，用以进行对仿真结果的进一步操作。元件(yuánjiàn)工具栏仪器仪表工具栏操作：设置菜单栏Option/Preferences中各属性Multisim元件库一、电源(diànyuán)库1、接地端3、交流(jiāoliú)电压源4、时钟(shízhōng)电压源5、受控源2）VCCS3）CCVS4）CCCS1、电阻“General”页：元件的一般性资料，包括元件的名称、制造商、创建时间、制作者。2、虚拟电阻3、电位器4、开关(kāiguān)设定(shèdìnɡ)控制键三、指示器件库3Multisim仪器仪表库一、数字万用表/二、函数信号发生器三、瓦特表A、B两通道，G是接地端，T为触发端②时基控制（Timebase）●X轴刻度（s/div）：控制示波屏上的横轴，即X轴刻度（时间/每格）●X轴偏移（Xposition）：控制信号在X轴的偏移位置●显示方式：Y/T：幅度/时间，横坐标轴为时间轴，纵坐标轴为信号幅度Add：A、B通道幅值相加B/A：B电压(纵坐标)/A电压(横坐标)A/B：A电压/B电压③A（B）信号通道控制调节●Y轴刻度：设定Y轴每一格的电压刻度●Y轴偏移：控制示波器Y轴方向的原点●输入显示方式：AC方式：仅显示信号的交流(jiāoliú)成分；0方式：无信号输入；DC方式：显示交流(jiāoliú)和直流信号之和。④触发控制（Trigger）●触发方式Edge：上升沿触发和下降沿触发;●触发电平大小Level;●触发信号选择：Sing：单脉冲触发；Nor：一般脉冲触发；Auto：触发信号不依赖于外信号；A、B：A或B通道(tōngdào)的输入信号作为同步X轴的时基信号；Ext：用示波器图表上T端连接的信号作为同步X轴的时基信号。4电路图绘制（一）建立电路文件（二）从元器件库中调有所需的元器件（三）电路连接及导线(dǎoxiàn)调整（四）为电路增加文本（五）示波器的连接（六）电路仿真/基于Multisim的电路分析（1）Outputvariables：主要作用(zuòyòng)是选择所要分析的节点电压、电源和电感支路电流。例1.求下图所示电路的节点电压U1、U2。二求戴维宁等效电路Req=16/6.333≈3Ω三验证(yànzhèng)叠加原理2动态(dòngtài)电路分析瞬态分析（TransientAnalysis）2.设置分析时间例2已知R=1Ω，L=1H，对比分析在电压源作用下RL串联电路的电感(diànɡǎn)电流的阶跃响应和冲激响应。输入激励波形2.观察(guānchá)冲激响应阶跃响应(xiǎngyìng)波形例3在RLC串联电路中，已知L=10mH，R=51Ω，C=2uF，信号源输出频率为100Hz、幅值为5V的方波信号，利用示波器观察同时观察输入信号和电容电压的波形，此时电路处于何种状态？当R为多少时，电路处于临界阻尼状态？在响应(xiǎngyìng)波形中有振荡现象，电路处于欠阻尼状态临界电阻：参数扫描方式（ParameterSweep）/3交流电路分析例1设计实验测定电路模块Zx的参数，并判断其性质。电压滞后电流，呈容性/基本操作：选用(xuǎnyòng)“交流分析（ACAnalysis）”例2已知RLC串联电路中R=100Ω，L=100uH，C=100nF，观察RLC串联电路的幅频特性和相频特性，求谐振(xiézhèn)频率。将正弦交流(jiāoliú)电压源的频率设
