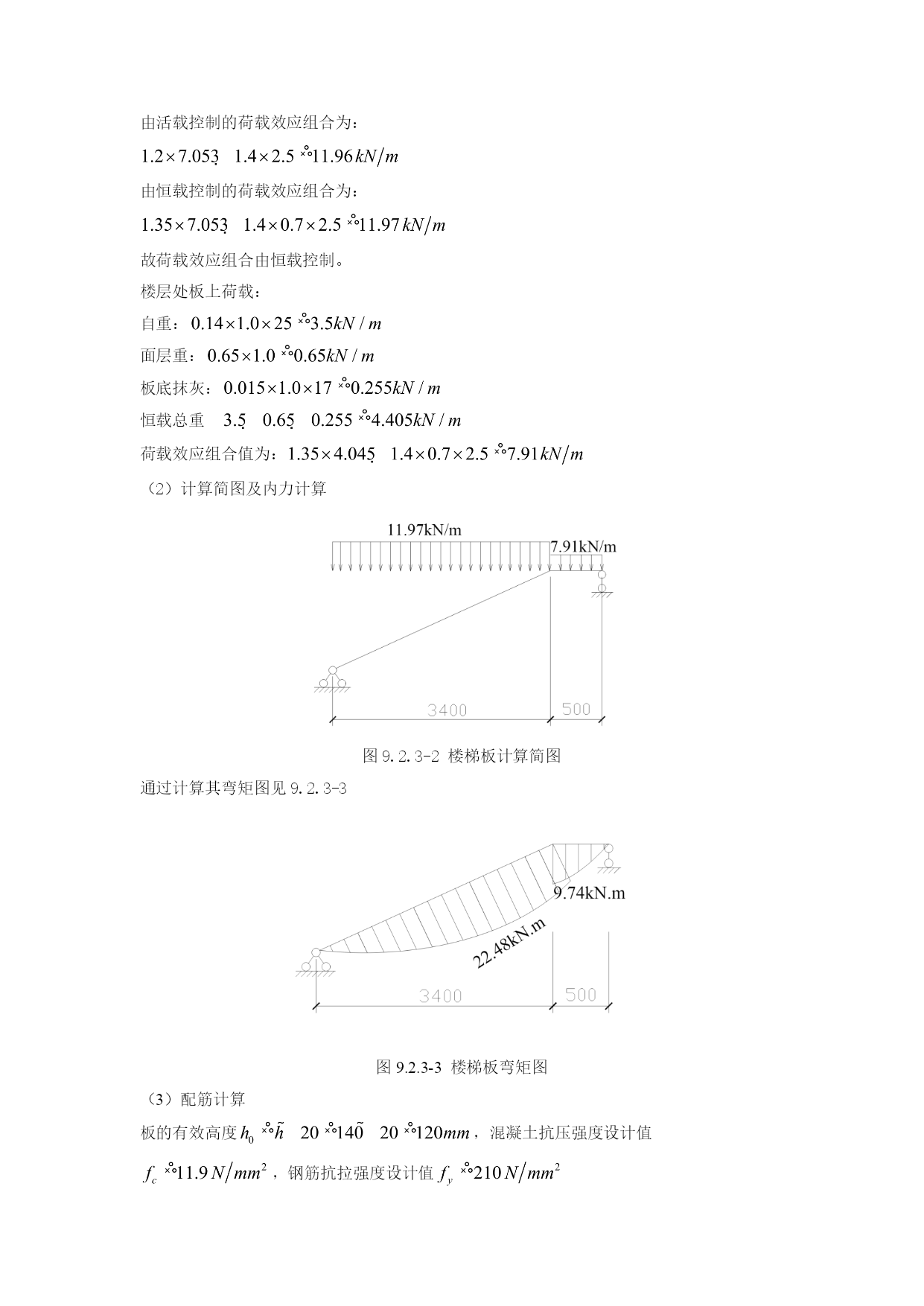

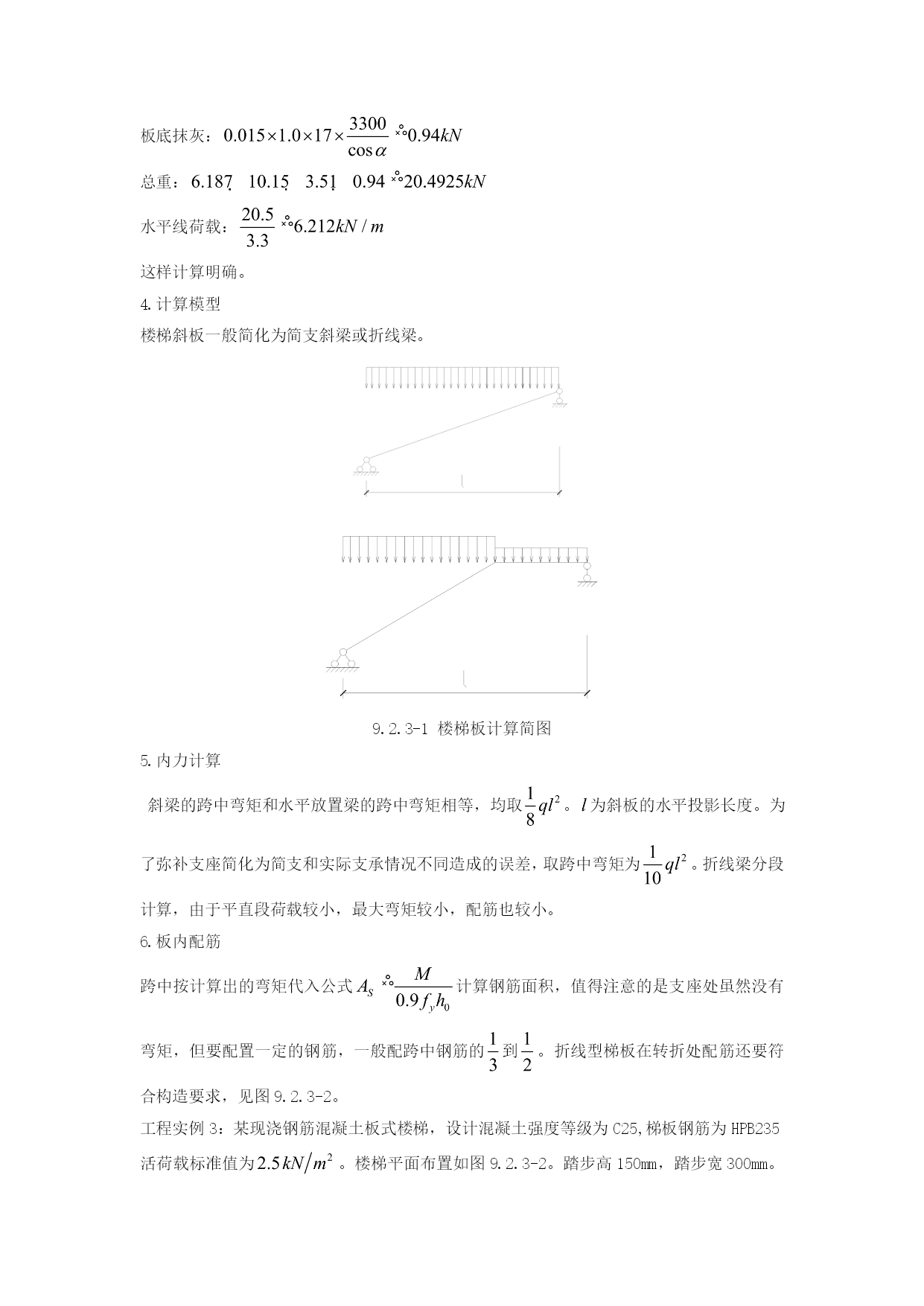

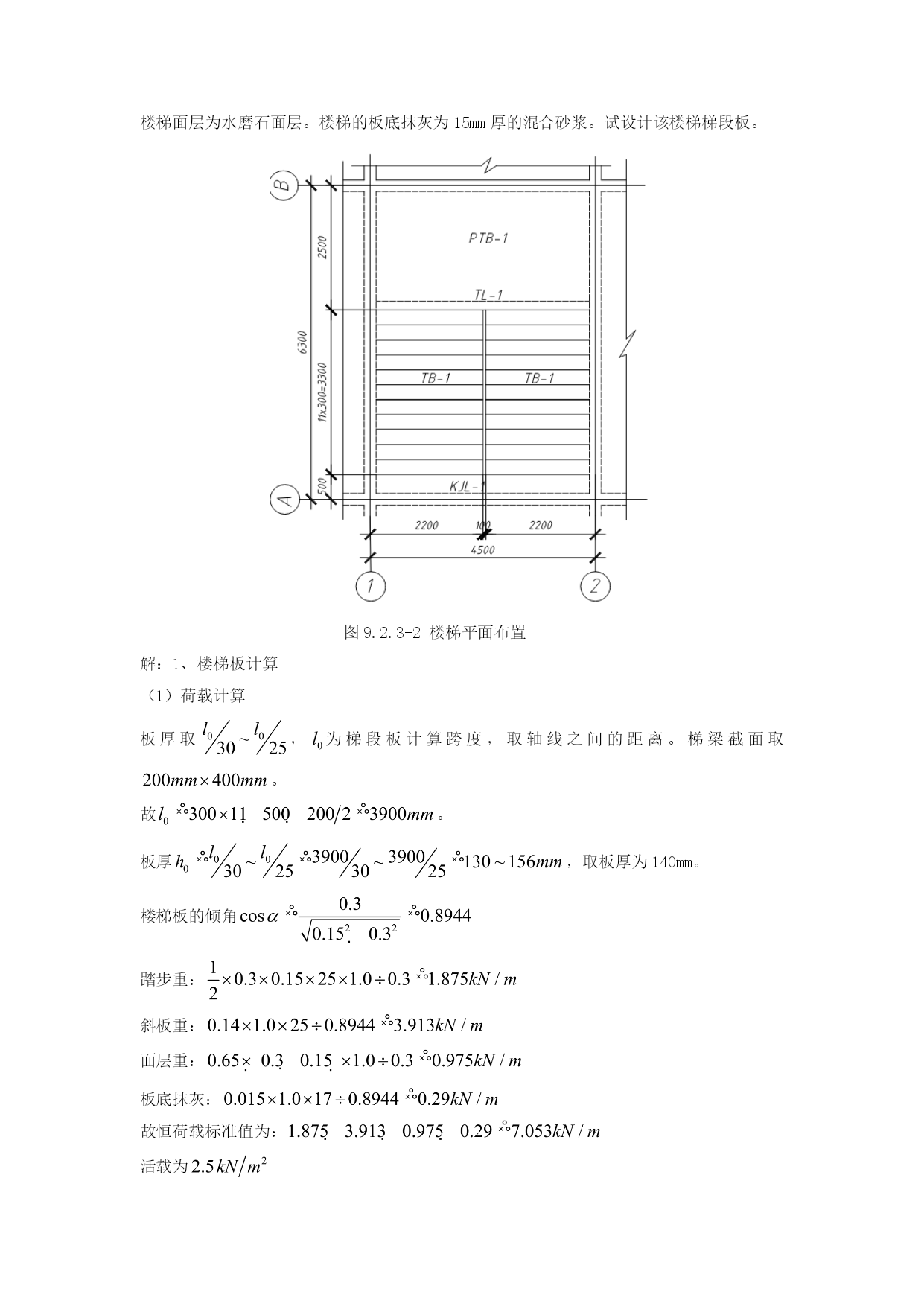

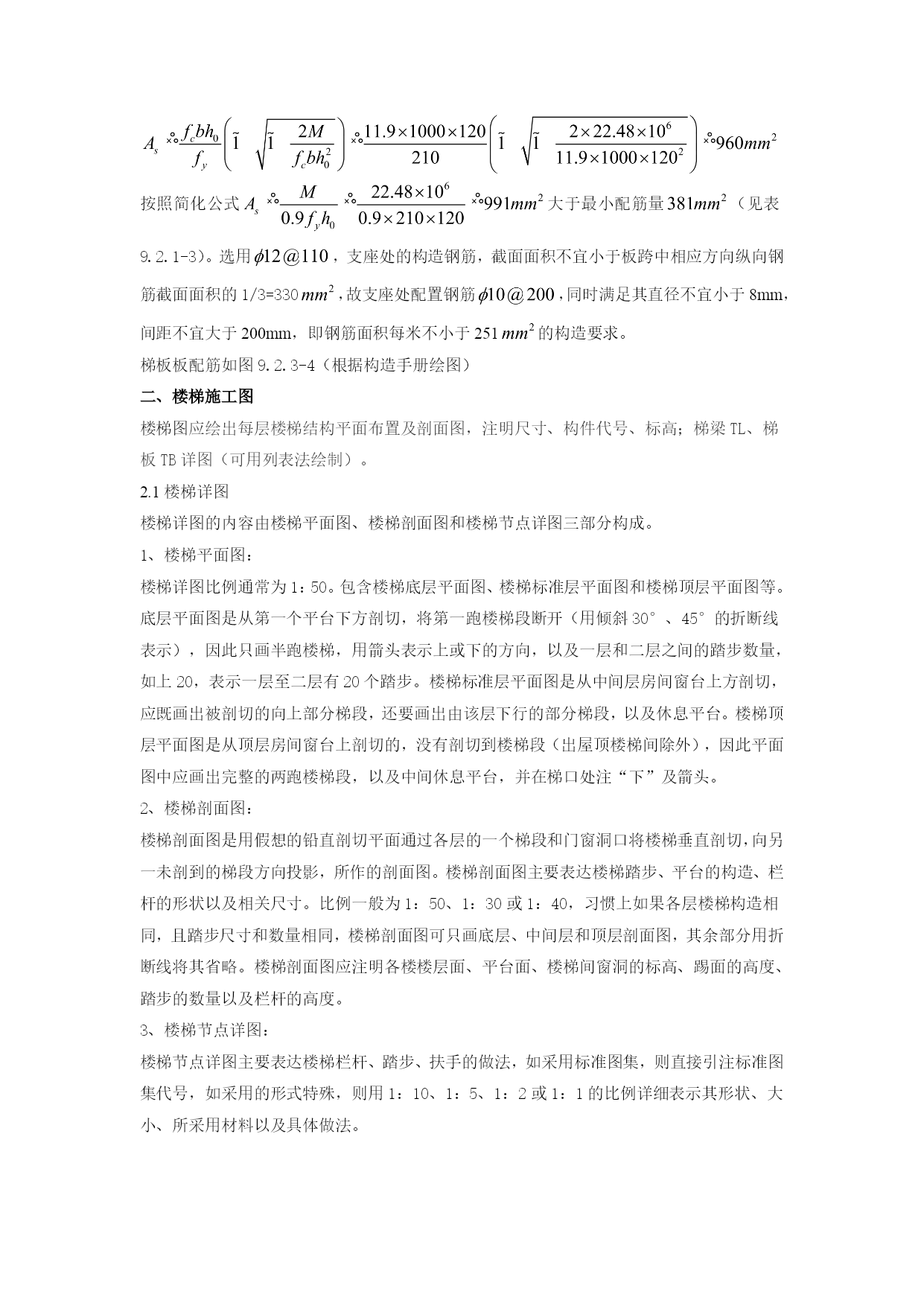

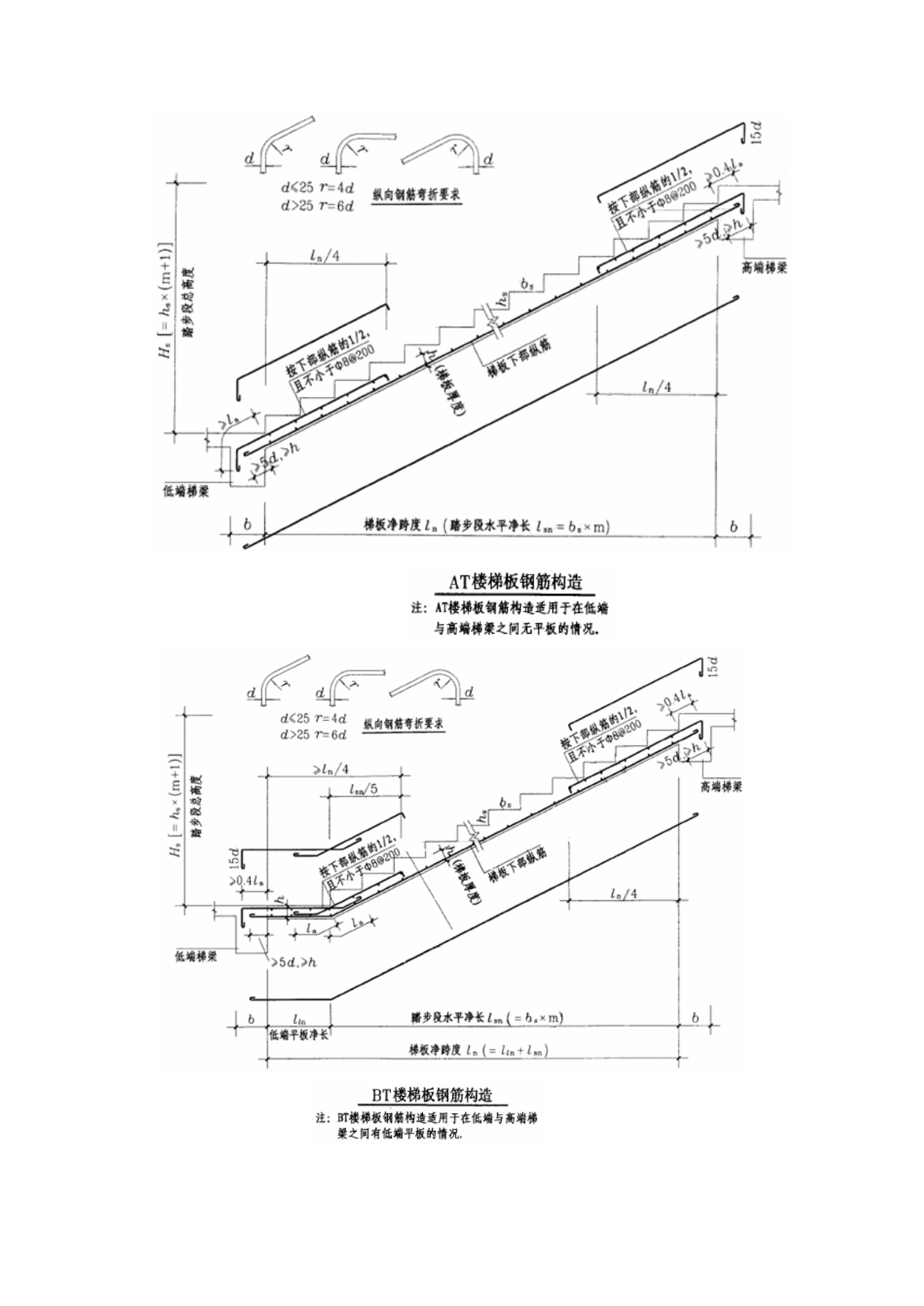

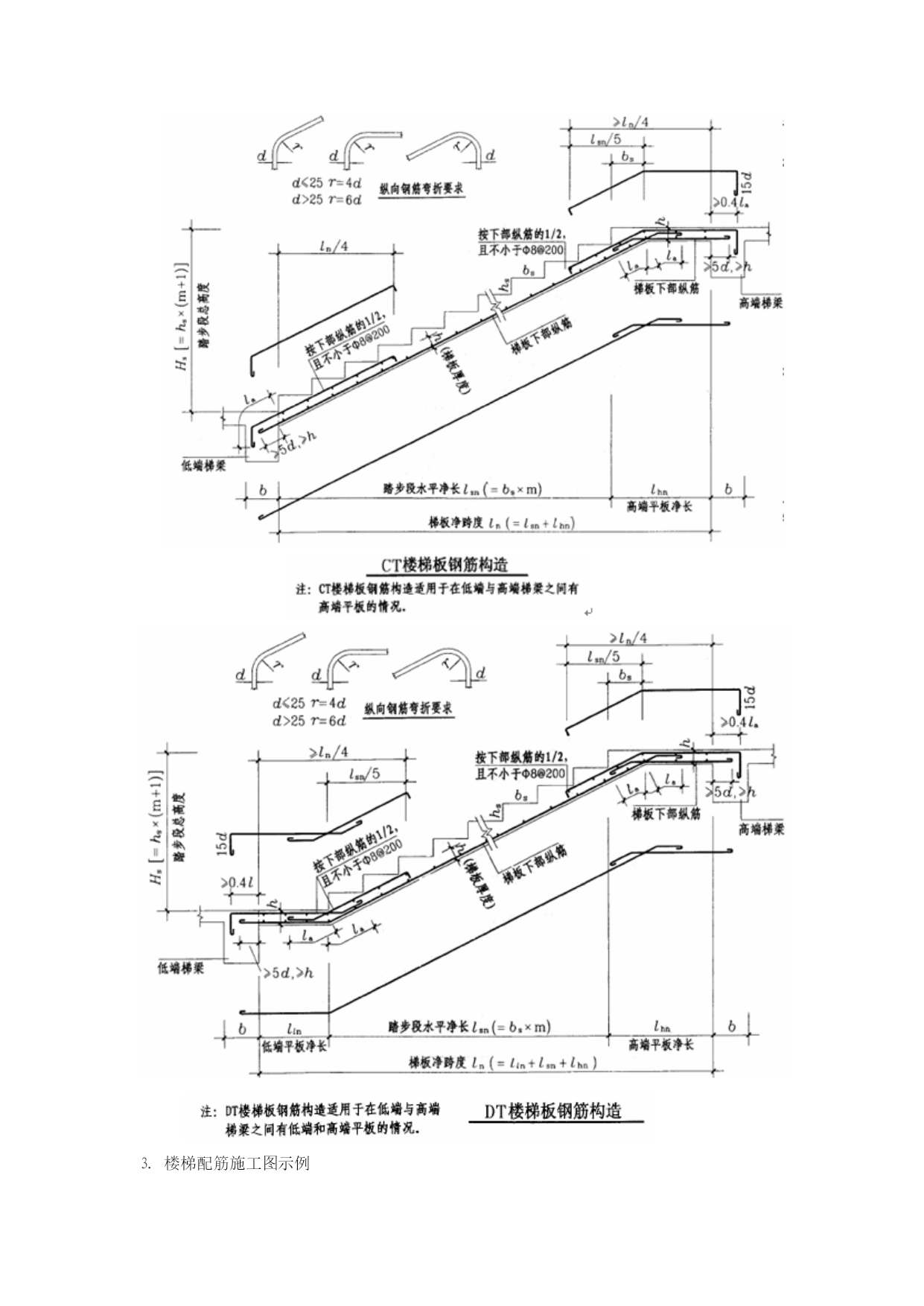

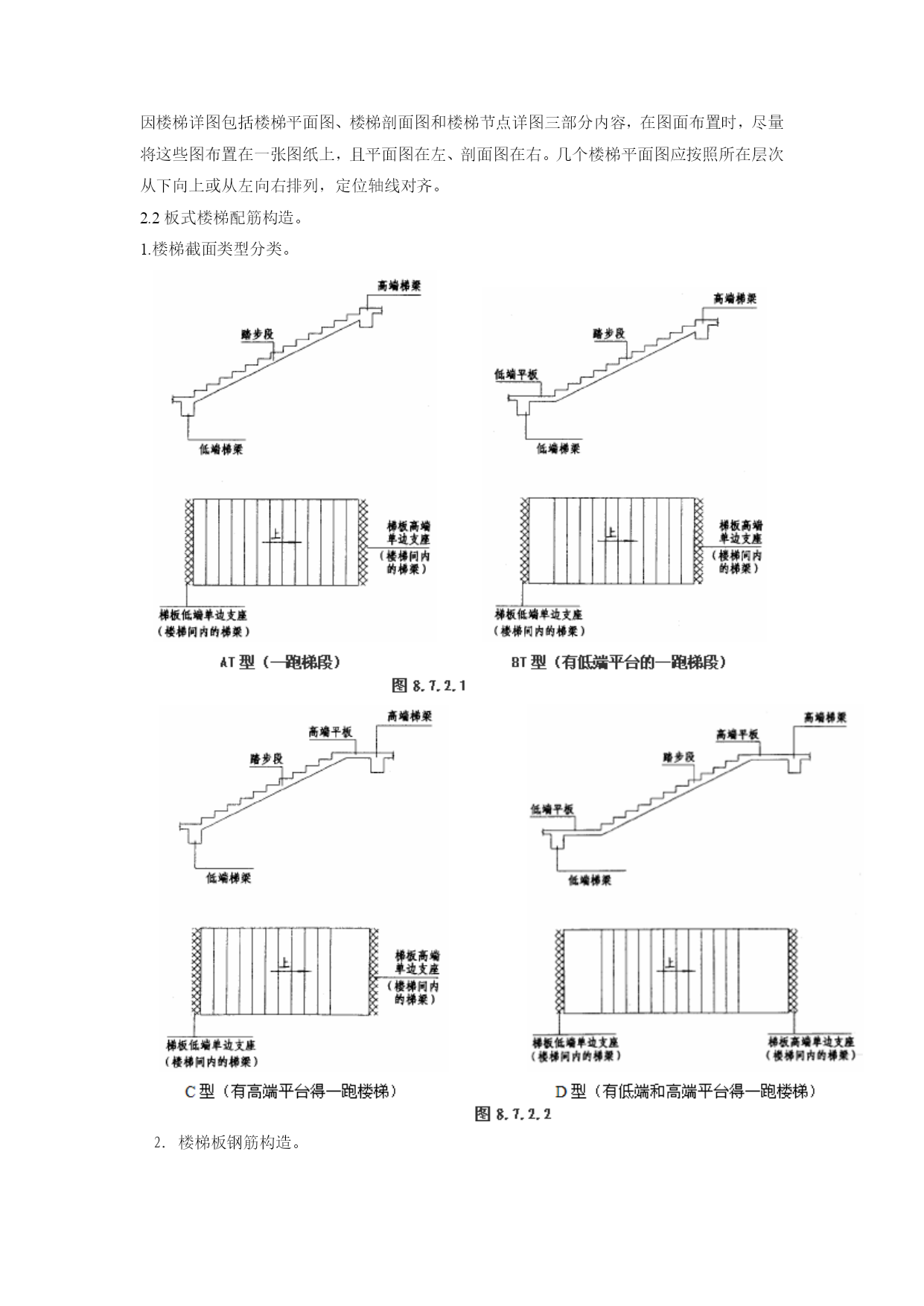

楼梯设计指导书一、楼梯板1.概念：根据楼梯布置情况可分为梁式楼梯和板式楼梯。梁式楼梯的梯板为休息平台或转向平台梁于楼梯标高处梁之间的斜板，另外休息平台只需判断其是单向板或双向板即可计算配筋。2.板厚板式楼梯的梯板承受的荷载较大，另外考虑的重要性。梯板的厚度取梯段水平跨度的，这里要注意的是取的是梯段水平跨度，不是斜梯段的实际斜长跨度。3.荷载计算梯板的荷载主要是踏步的自重，计算较为繁琐。另外要沿梯段梯段斜向荷载转化为沿水平荷载。比如水平跨度为3300mm，踏步高150mm，宽300mm。楼梯面层为水磨石面层。楼梯的板底抹灰为15mm厚的混合砂浆。取1m板宽作为计算单元，板厚取楼梯板的倾角踏步重：除以0.3是将每个踏步重分布在1m范围内。斜板重：除以0.8944是将斜向荷载变为水平荷载。面层重：除以0.3是将垂直踏面和水平踏面的自重折算到1m范围内。板底抹灰：除以0.8944是将斜向荷载变为水平荷载。故荷载标准值为：或者将楼梯板的总重量求出，除以梯板的水平投影长度。仍以上题为例：共十个踏步，仍取1m板宽计算。踏步重：斜板重：面层重：板底抹灰：总重：水平线荷载：这样计算明确。4.计算模型楼梯斜板一般简化为简支斜梁或折线梁。9.2.3-1楼梯板计算简图5.内力计算斜梁的跨中弯矩和水平放置梁的跨中弯矩相等，均取。为斜板的水平投影长度。为了弥补支座简化为简支和实际支承情况不同造成的误差，取跨中弯矩为。折线梁分段计算，由于平直段荷载较小，最大弯矩较小，配筋也较小。6.板内配筋跨中按计算出的弯矩代入公式计算钢筋面积，值得注意的是支座处虽然没有弯矩，但要配置一定的钢筋，一般配跨中钢筋的到。折线型梯板在转折处配筋还要符合构造要求，见图9.2.3-2。工程实例3：某现浇钢筋混凝土板式楼梯，设计混凝土强度等级为C25,梯板钢筋为HPB235活荷载标准值为。楼梯平面布置如图9.2.3-2。踏步高150mm，踏步宽300mm。楼梯面层为水磨石面层。楼梯的板底抹灰为15mm厚的混合砂浆。试设计该楼梯梯段板。图9.2.3-2楼梯平面布置解：1、楼梯板计算（1）荷载计算板厚取，为梯段板计算跨度，取轴线之间的距离。梯梁截面取。故。板厚，取板厚为140mm。楼梯板的倾角踏步重：斜板重：面层重：板底抹灰：故恒荷载标准值为：活载为由活载控制的荷载效应组合为：由恒载控制的荷载效应组合为：故荷载效应组合由恒载控制。楼层处板上荷载：自重：面层重：板底抹灰：恒载总重荷载效应组合值为：（2）计算简图及内力计算图9.2.3-2楼梯板计算简图通过计算其弯矩图见9.2.3-3图9.2.3-3楼梯板弯矩图（3）配筋计算板的有效高度，混凝土抗压强度设计值，钢筋抗拉强度设计值按照简化公式大于最小配筋量（见表9.2.1-3）。选用，支座处的构造钢筋，截面面积不宜小于板跨中相应方向纵向钢筋截面面积的1/3=330，故支座处配置钢筋，同时满足其直径不宜小于8mm，间距不宜大于200mm，即钢筋面积每米不小于251的构造要求。梯板板配筋如图9.2.3-4（根据构造手册绘图）二、楼梯施工图楼梯图应绘出每层楼梯结构平面布置及剖面图，注明尺寸、构件代号、标高；梯梁TL、梯板TB详图（可用列表法绘制）。2.1楼梯详图楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。1、楼梯平面图：楼梯详图比例通常为1：50。包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30°、45°的折断线表示），因此只画半跑楼梯，用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如上20，表示一层至二层有20个踏步。楼梯标准层平面图是从中间层房间窗台上方剖切，应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段，以及休息平台。楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。2、楼梯剖面图：楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1：50、1：30或1：40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。3、楼梯节点详图：楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做
