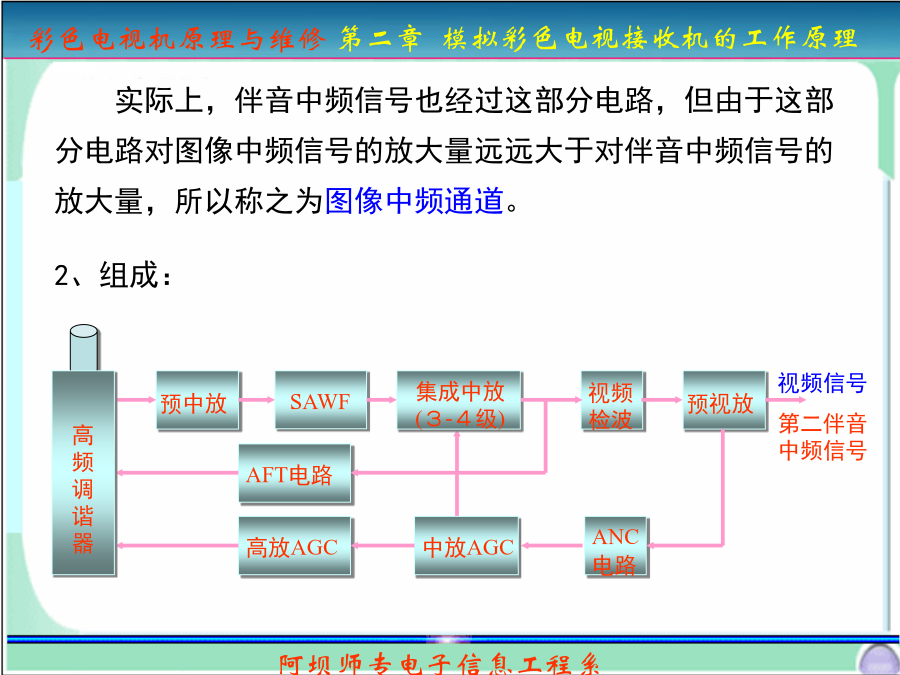

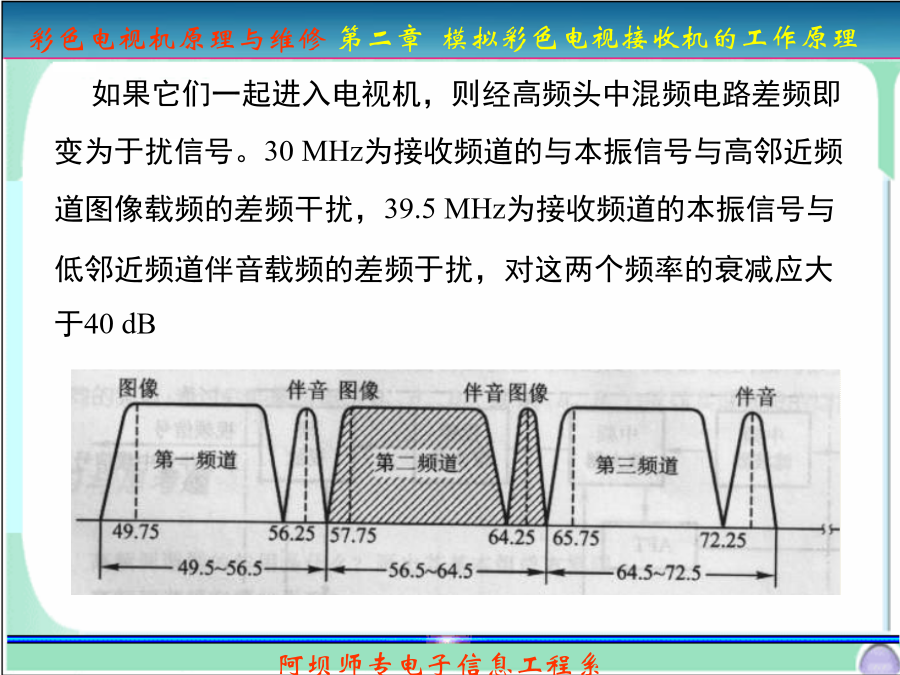

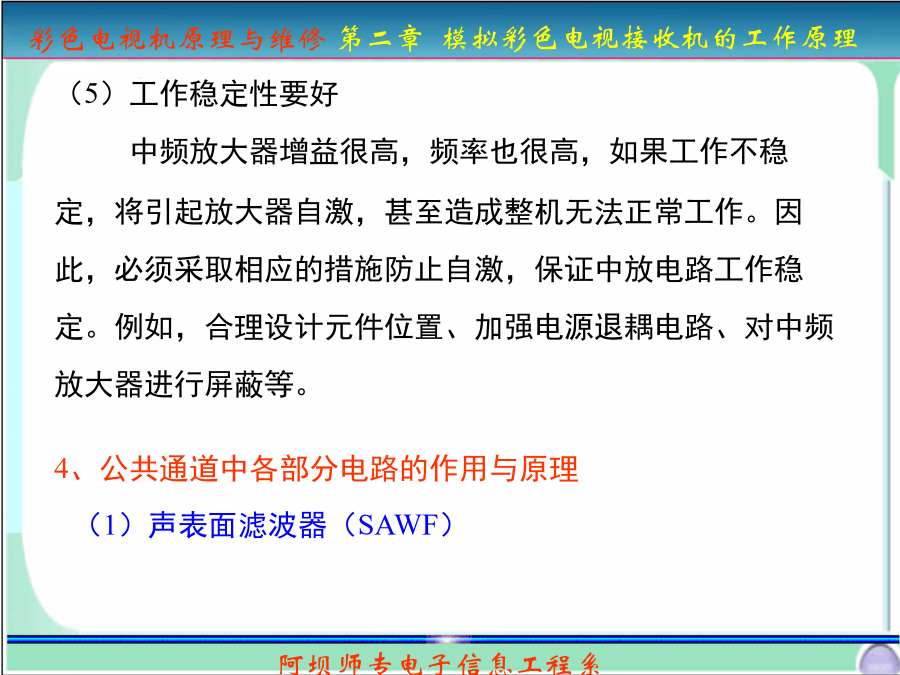

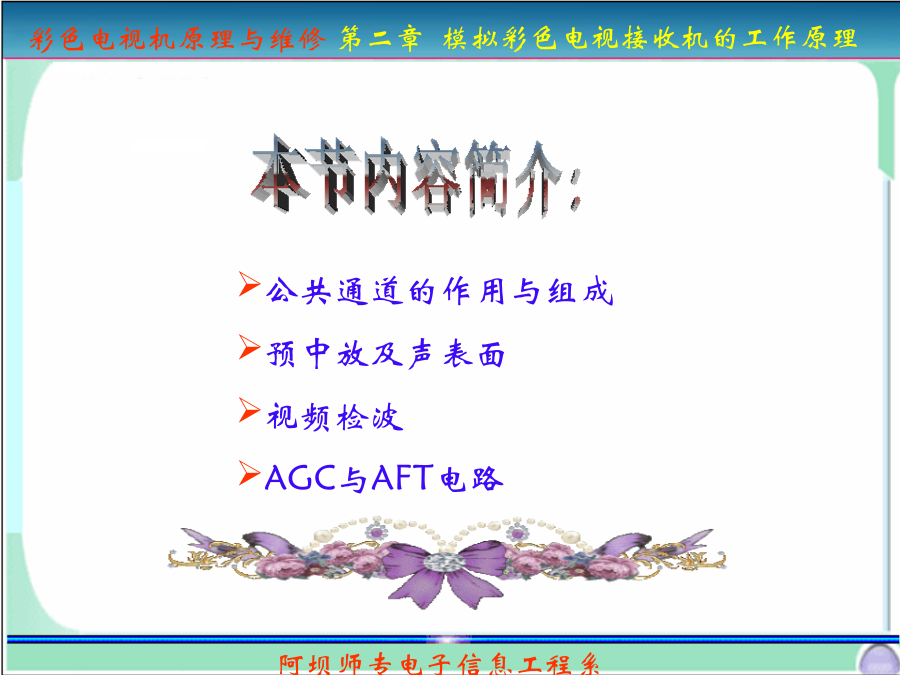

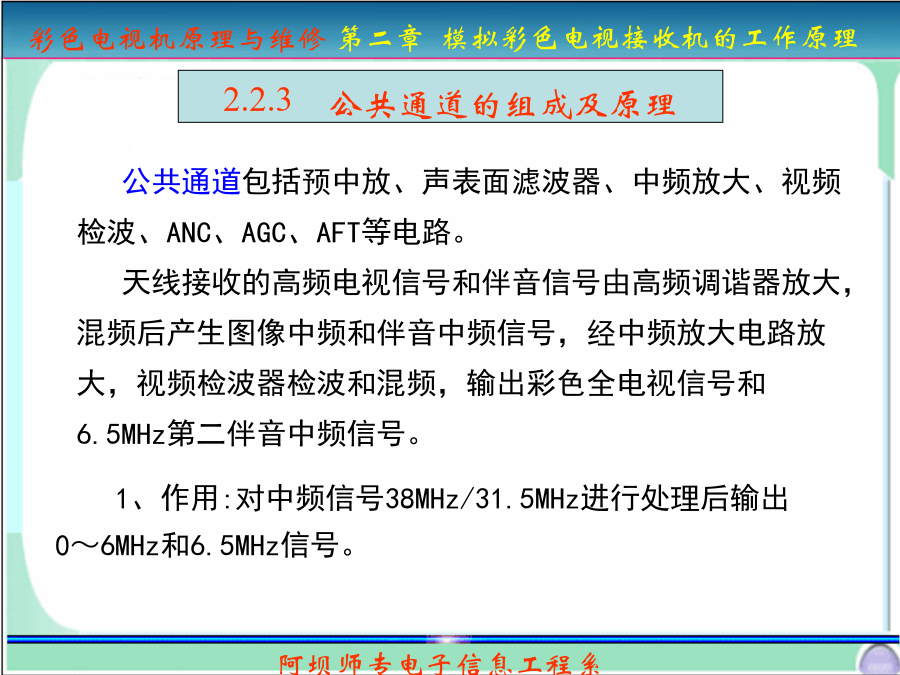

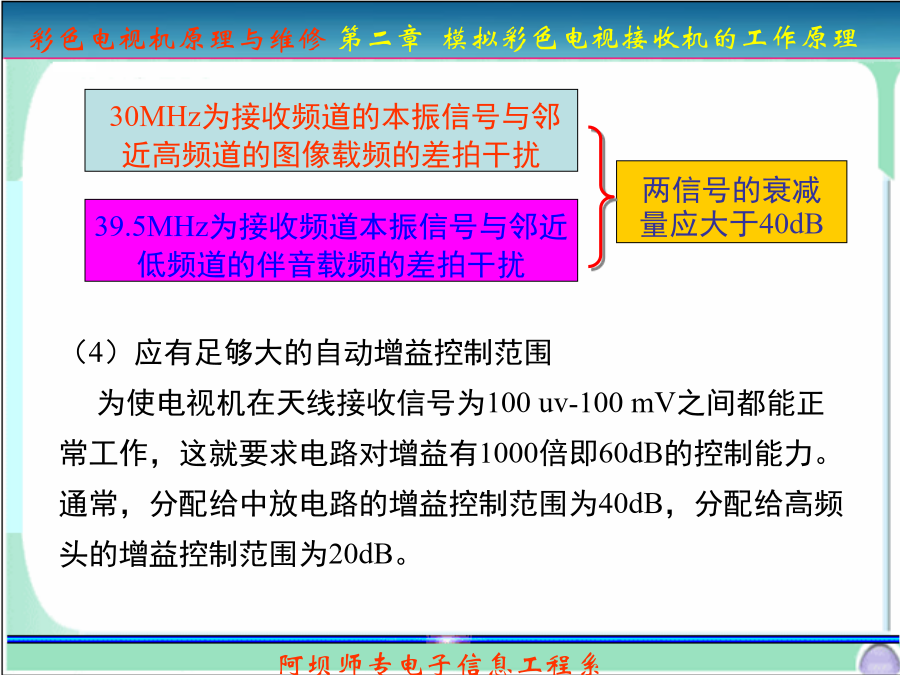

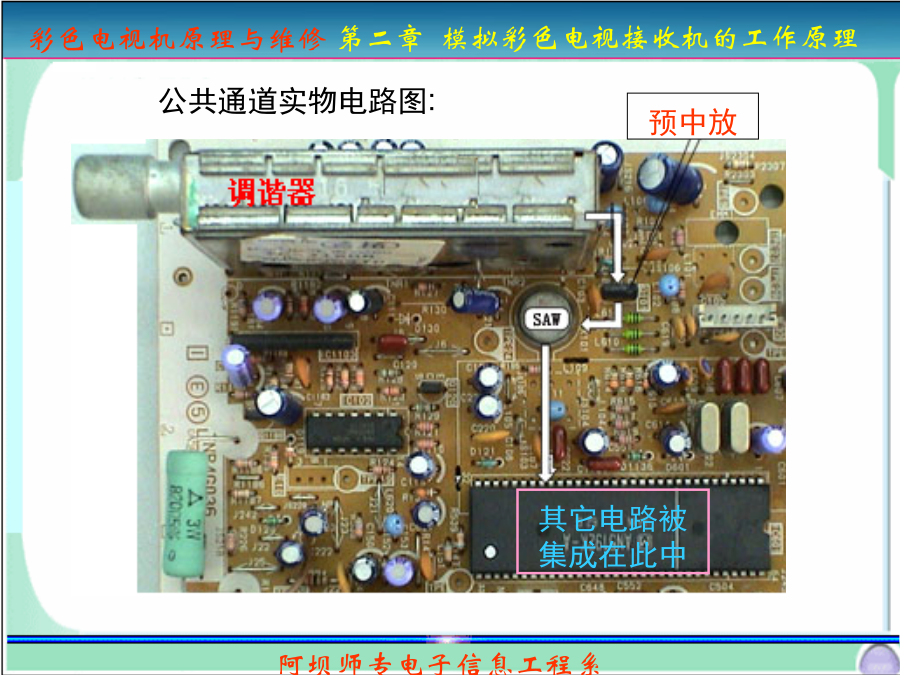

本节内容简介:2.2.3公共通道的组成及原理2、组成：预中放3、公共通道的主要性能要求:0.5色度中频33.57MHz与伴音中频31.5MHz相差得2.07MHz，正好落在视频通带内，会造成对图像的干扰，所以对伴音中频应进行更大的衰减。如果它们一起进入电视机，则经高频头中混频电路差频即变为于扰信号。30MHz为接收频道的与本振信号与高邻近频道图像载频的差频干扰，39.5MHz为接收频道的本振信号与低邻近频道伴音载频的差频于扰，对这两个频率的衰减应大于40dB30MHz为接收频道的本振信号与邻近高频道的图像载频的差拍干扰（5）工作稳定性要好中频放大器增益很高，频率也很高，如果工作不稳定，将引起放大器自激，甚至造成整机无法正常工作。因此，必须采取相应的措施防止自激，保证中放电路工作稳定。例如，合理设计元件位置、加强电源退耦电路、对中频放大器进行屏蔽等。声表面波滤波器用SAWF表示，它是利用晶体的压电效应和声表面波传播特性而设计的一种滤波器件。在一块压电晶体基片上镀上两组叉指形换能器，当信号加到输入换能器，交变电场激起声表面波。这个声表面波沿着基片传到输出换能器，输出换能器将声表面波还原成电信号并输出至负载。声表面波滤波器具有选频特性，其特性决定于叉指换能器电极的形状、间距、交叉长度和电极数目等。只要合理设计，便可获得接近理想的中频幅频特性。声表面波滤波器是一种无源固体器件。它具有体积小、重量轻、相位失真小、性能稳定、无需调整等优点，但其缺点是插入损耗大。为了补偿SAWF的插入损耗，往往在其前面加一级前置中频放大器。声表面滤波器结构与符号（4）视频检波器(2)同步检波器同步检波器具有检波效率高、小信号检波失真小、对2.07MHz差频于扰抑制能力强等优点，故获得广泛应用。同步检波器由限幅放大器、模拟乘法器和低通滤波器组成，其核心是模拟乘法器。模拟乘法器有两路输入信号，一个是来自中频放大器的调幅波u2，另一个是来自限幅放大器与调幅波的载波同频同相的等幅波u1，在模拟乘法器的输出端将得u1u2的相乘积。该乘积包含许多频率成分，通过低通滤波器可取出0-6MHz的视频信号和6.5MHz的第二伴音中频信号。PLL-DET原理图：同步检波器（模拟乘法器）：输出视频信号（FBYS）PLL同步检波器的38MHz的等幅波由压控振荡器(VCO)产生，其幅度和相位基本是恒定不变的，使检波输出的保真度高检波增益更加稳定。而普通的同步检波器所需的38MHz等幅波由限幅放大器得到，而当信号调制深度较深时，限幅器无法得到等幅波，使检波增益不能保持恒定，又由于限幅放大器的选频回路通频带较窄，将导致模拟乘法器两个输入信号的相位差不恒定(即不同步)，从而引起检波失真。（5）预视放电路（6）自动增益控制（AGC）电路3）AGC电路的要求：3）AGC的组成及原理AGC检波电路取得与视频信号峰值成正比的直流电压，该直流电压经AGC放大电路放大后，首先去控制中放电路，使中放电路增益减小，当信号增强到中放电路不能在减小时，启动高放AGC电路，使高频头中高频放大器增益减小，最终使视频检波输出的视频信号幅度稳定。结论：AGC只在大信号时工作，且工作时使相应电路的增益下降，即AGC是一个闭环负反馈系统。（8）自动频率微调（AFT）电路高放级3）AFT电路原理：
