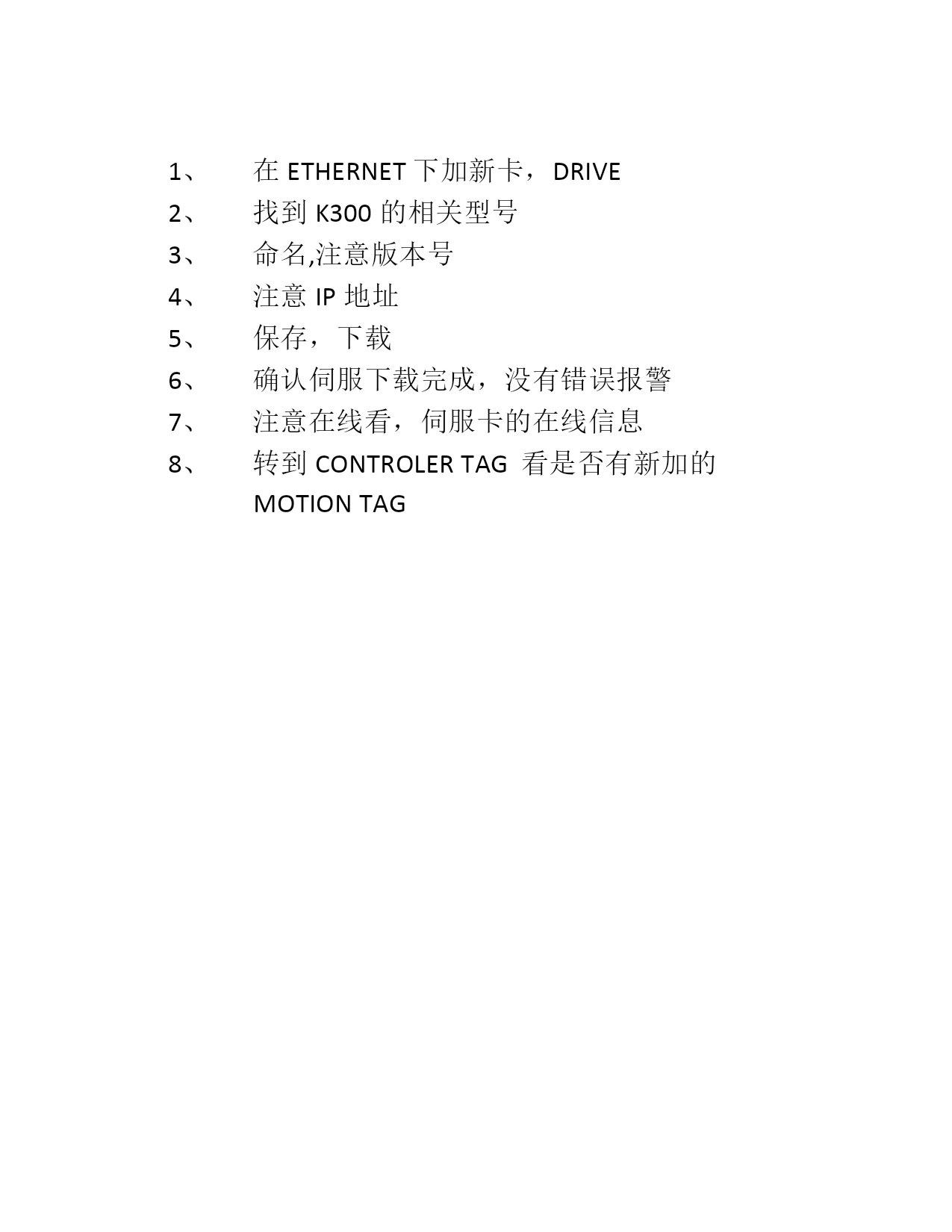

实验一:做UDTTANK_MODE:液位高高报警BOOL液位高报警BOOL液位低报警BOOL液位低低报警BOOL液位REAL阀门输出BOOL液位报警灯BOOL实验二:建点tank1,2,3,用UDT实验三:用正转,反转,停止信号,触发启动TANK1,2,3分别做液位判断,当液位高报警时,TANK1,2,3液位报警灯通道3,4,5分别做液位判断,当液位高高报警时关闭阀门。TANK1,2,3的阀门信号分别是通道0,1,2,同时出现液位报警灯通道3,4,5设定值TANK1TANK2TANK3液位高高报警BOOL100150210液位高报警BOOL7080170实验四:用周期型任务做一个累加点,每10秒累加一次实验五:用AOI重做实验1-3reviewJSRUDTAOIP/CTASK1、从RSLINK找到伺服K300的IP地址2、打开MOTIONVIEW软件,输入IP地址,连上K300,进入画面3、设定DRIVEMODE为ETHERNET/IP4、注意右上角的STOP/RESET的按钮键,在K300出现故障的时候,PLC控制器无法恢复时,可以通过MOTIONVIEW软件进入K300,按STOP/RESET试着清除故障―――――――――――――――――――――――――――――――――――――――在ETHERNET下加新卡,DRIVE找到K300的相关型号命名,注意版本号注意IP地址保存,下载确认伺服下载完成,没有错误报警注意在线看,伺服卡的在线信息转到CONTROLERTAG看是否有新加的MOTIONTAG
