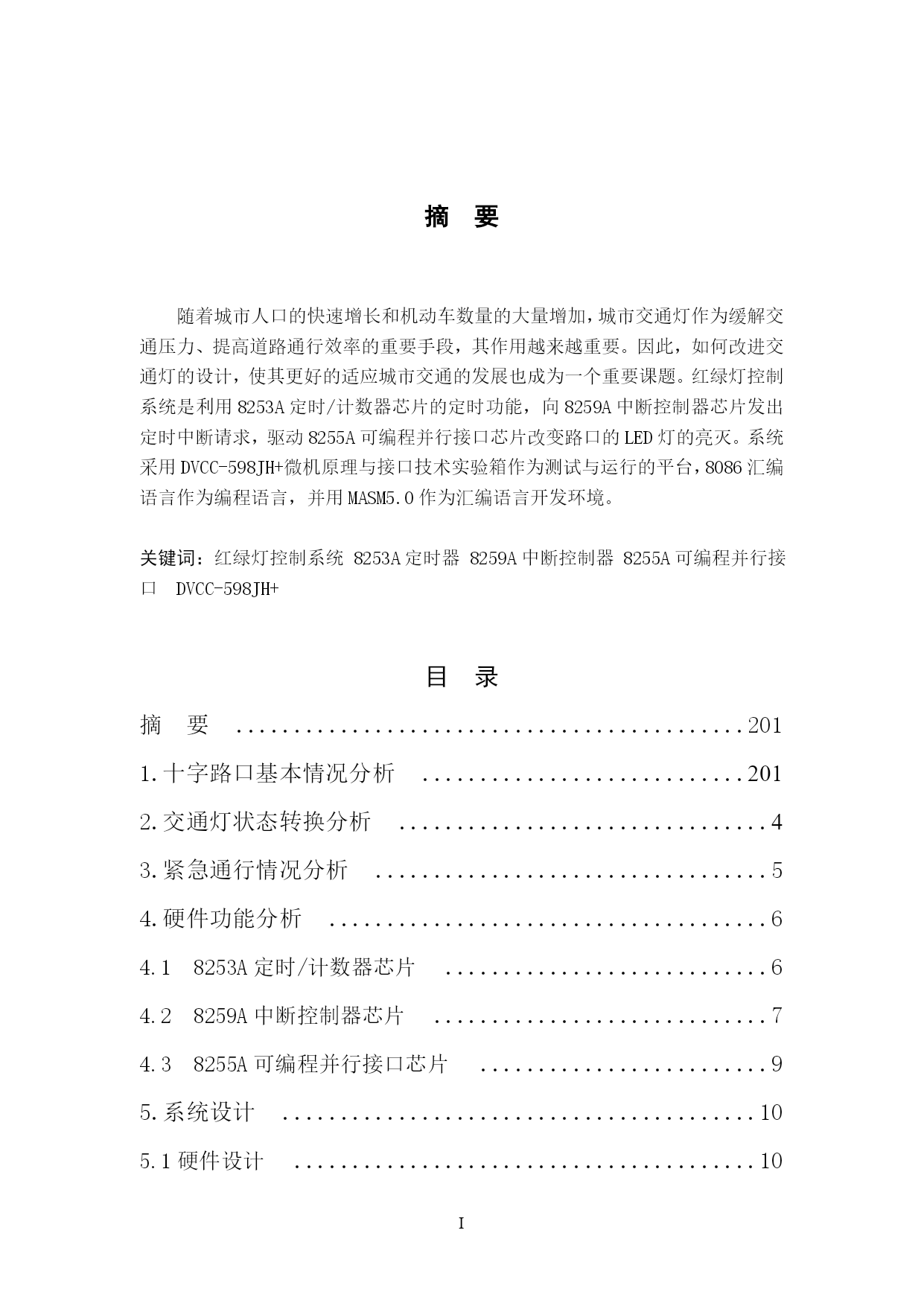

贵州师范学院电子课程设计报告书班级11级1班学生姓名王旭东学号11030540094专业电子信息科学与技术院系物电学院2014年6月20日北京理工大学珠海学院计算机学院课程设计PAGEIIPAGEI摘要随着城市人口的快速增长和机动车数量的大量增加，城市交通灯作为缓解交通压力、提高道路通行效率的重要手段，其作用越来越重要。因此，如何改进交通灯的设计，使其更好的适应城市交通的发展也成为一个重要课题。红绿灯控制系统是利用8253A定时/计数器芯片的定时功能，向8259A中断控制器芯片发出定时中断请求，驱动8255A可编程并行接口芯片改变路口的LED灯的亮灭。系统采用DVCC-598JH+微机原理与接口技术实验箱作为测试与运行的平台，8086汇编语言作为编程语言，并用MASM5.0作为汇编语言开发环境。关键词：红绿灯控制系统8253A定时器8259A中断控制器8255A可编程并行接口DVCC-598JH+目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc283073247"摘要201HYPERLINK\l"_Toc283073248"1.十字路口基本情况分析201HYPERLINK\l"_Toc283073249"2.交通灯状态转换分析PAGEREF_Toc283073249\h4HYPERLINK\l"_Toc283073249"3.紧急通行情况分析5HYPERLINK\l"_Toc283073252"4.硬件功能分析6HYPERLINK\l"_Toc283073253"4.18253A定时/计数器芯片6HYPERLINK\l"_Toc283073254"4.28259A中断控制器芯片7HYPERLINK\l"_Toc283073255"4.38255A可编程并行接口芯片9HYPERLINK\l"_Toc283073256"5.系统设计10HYPERLINK\l"_Toc283073257"5.1硬件设计10HYPERLINK\l"_Toc283073258"5.1.1电路分析10HYPERLINK\l"_Toc283073259"5.1.2电路连接设计10HYPERLINK\l"_Toc283073260"5.2软件设计12HYPERLINK\l"_Toc283073261"5.2.1程序总体设计12HYPERLINK\l"_Toc283073262"5.2.2程序流程设计13HYPERLINK\l"_Toc283073263"5.2.3重要代码分析PAGEREF_Toc283073263\h15HYPERLINK\l"_Toc283073264"6.系统实现PAGEREF_Toc283073264\h19HYPERLINK\l"_Toc283073265"6.1软件开发与运行环境10HYPERLINK\l"_Toc283073266"6.2系统硬件环境20HYPERLINK\l"_Toc283073266"6.3系统运行步骤20HYPERLINK\l"_Toc283073268"6.4系统测试结果20HYPERLINK\l"_Toc283073269"参考文献21HYPERLINK\l"_Toc283073270"心得体会22北京理工大学珠海学院计算机学院课程设计1十字路口基本情况分析设有一个十字路口，1、3为东西方向，2、4为南北方向，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车；延时一段时间后，1、3路口的绿灯熄灭，而1、3路口的黄灯开始闪烁，闪烁若干次以后，1、3路口红灯亮，而同时2、4路口的绿灯亮，2、4路口方向通车；延时一段时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁，闪烁若干次以后，再切换到1、3路口方向，之后重复上述过程。2交通灯状态转换分析合理的设置每个路口、每个方向的交通灯的通行时间，对车辆能否及时疏散，有着决定性的作用。状态1的时候：1、3路口的绿灯熄灭，1、3路口的黄灯开始亮，当通行时间剩下5秒结束时，LED会闪烁，而同时2、4路口的红灯亮状态2的时候：1、3路口红灯亮，而同时2、4路口的绿灯亮，2、4路口方向通车；状态3的时候：1、3路口红灯亮，而同时2、4路口的黄灯亮；状态4的时候：1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。整个状态转换的过程见表2-1。表2-1路口四个状态和相互转换过程状态每个路
