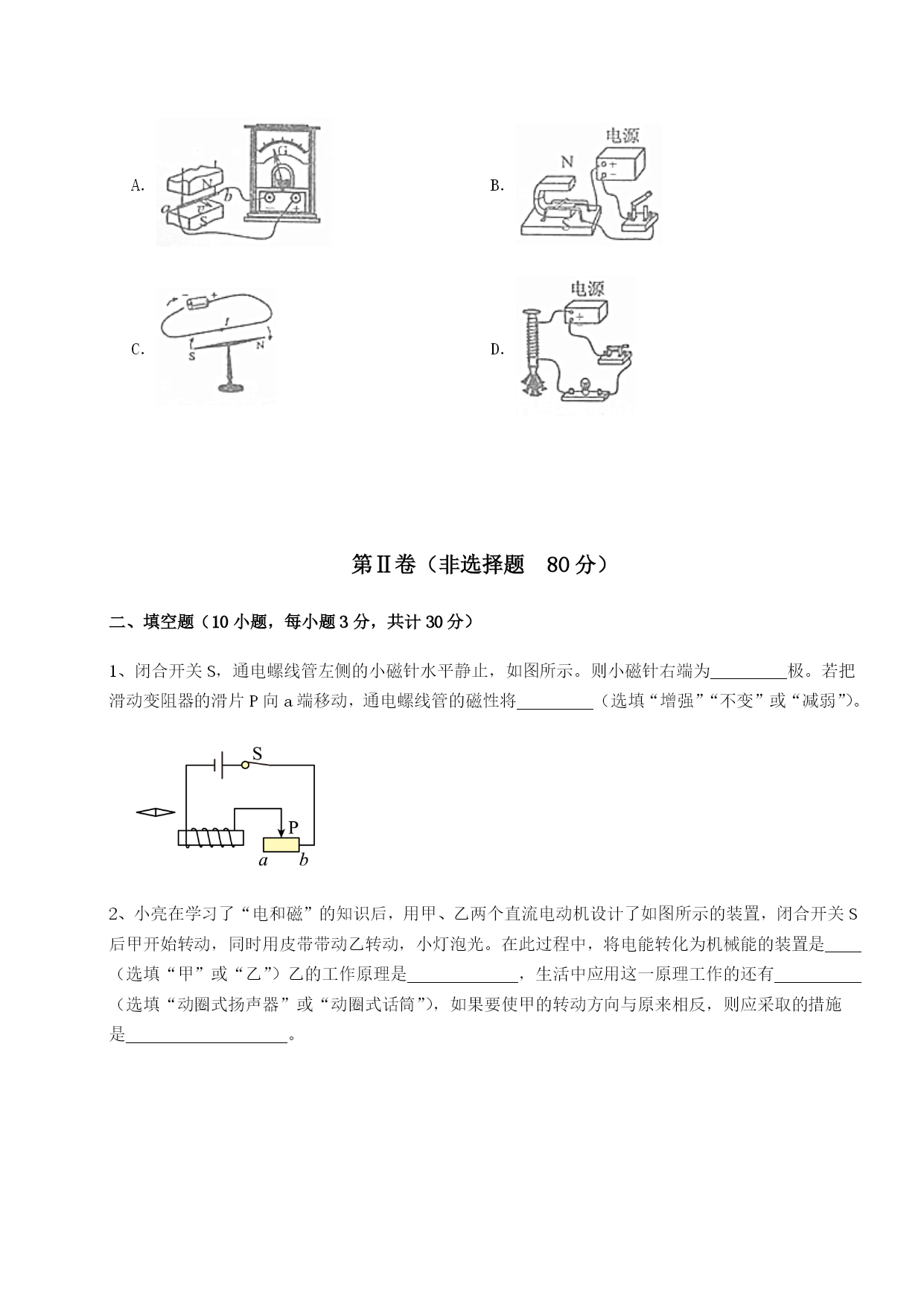

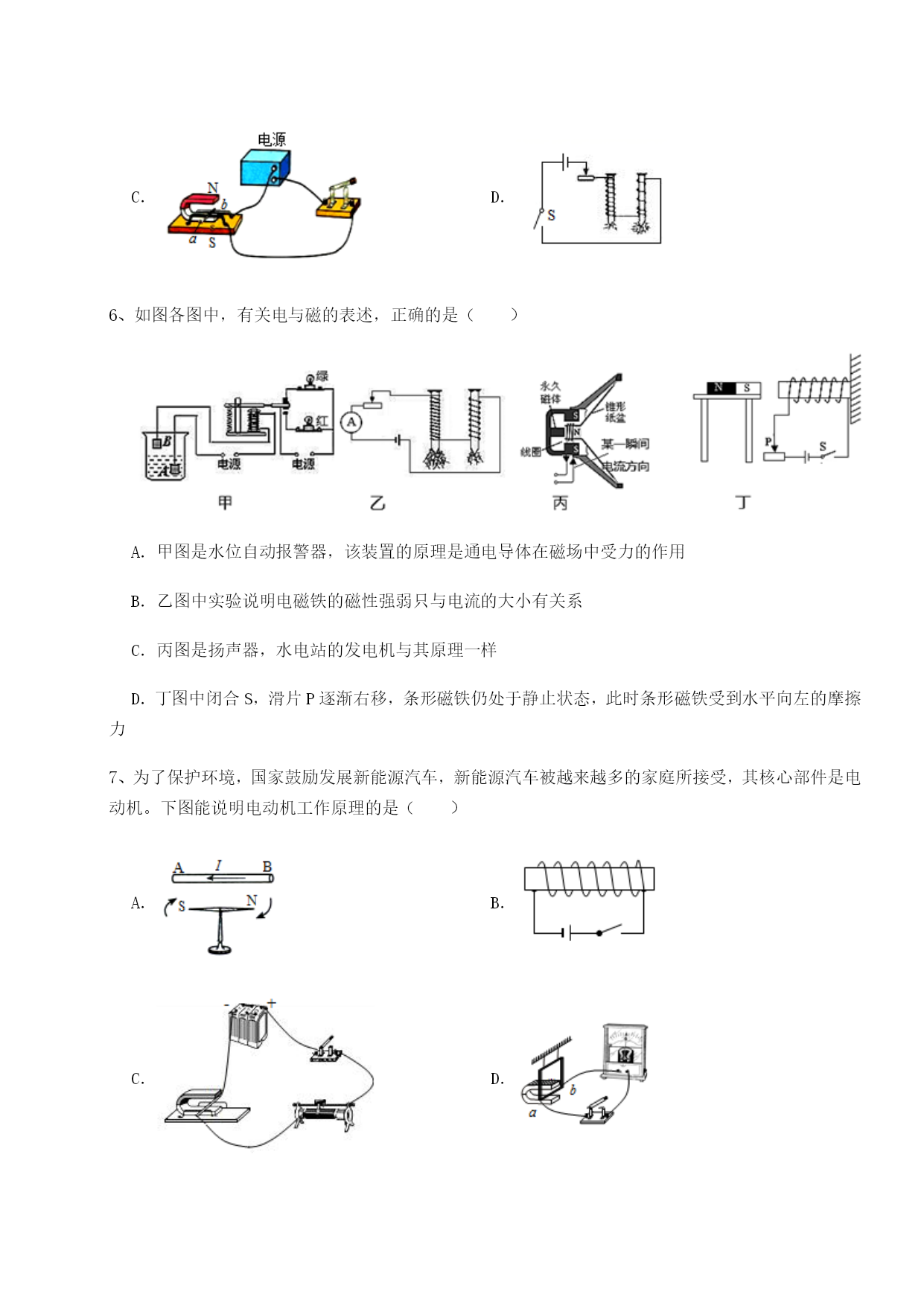

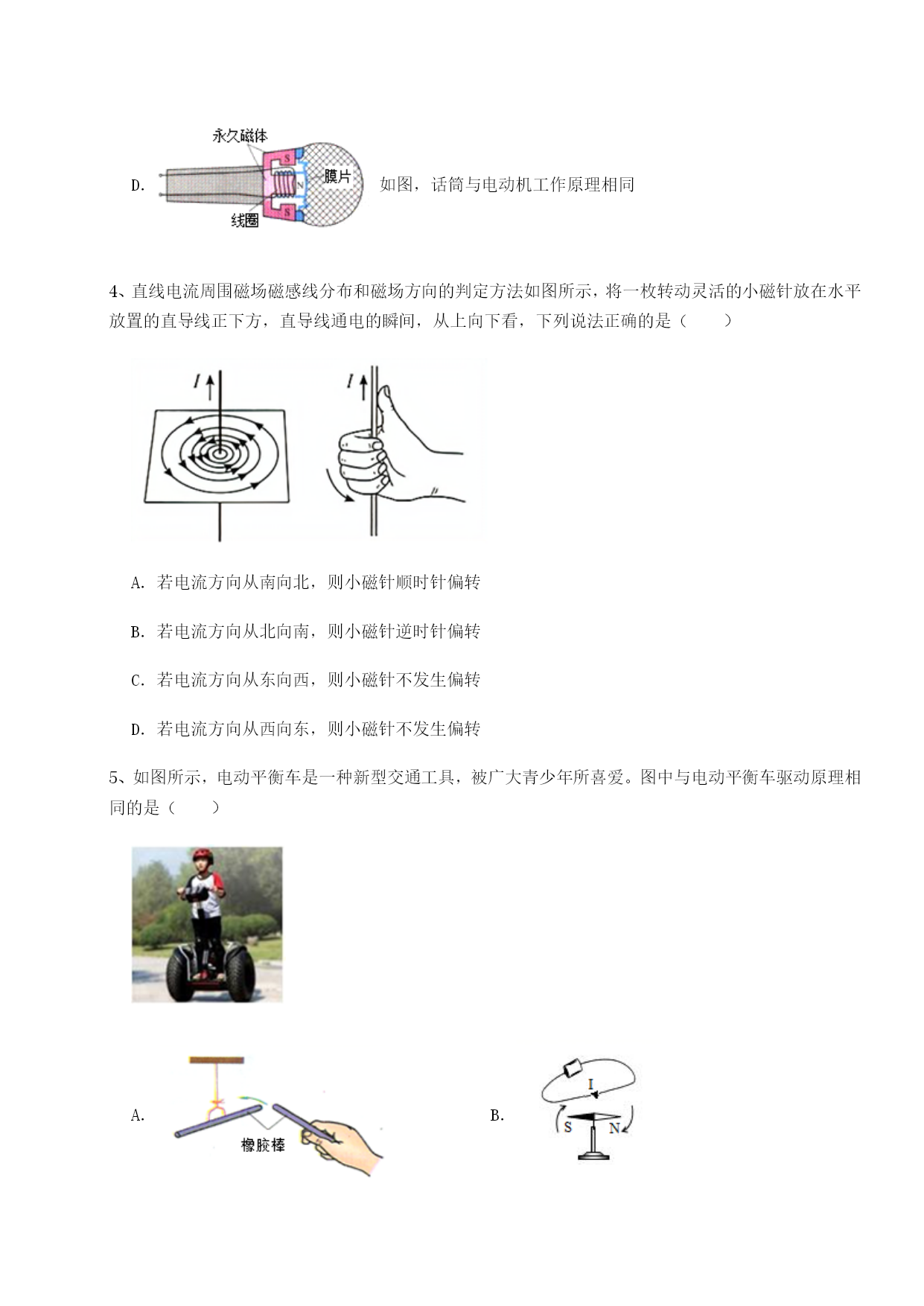

陕西延安市实验中学北师大版物理九年级电磁现象专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用2、如图所示，下列说法正确的是（）A．如图A，可探究通电直导线周围存在磁场B．如图B，可探究产生感应电流的条件C．如图C，地球是一个巨大的磁体，它的地磁两极与地理两极完全重合D．如图D，是电动机的原理图3、下列有关电和磁的四幅图，其中描述正确的是（）A．如图，奥斯特实验证实了磁能产生电B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接C．如图，扬声器与发电机工作原理相同D．如图，话筒与电动机工作原理相同4、直线电流周围磁场磁感线分布和磁场方向的判定方法如图所示，将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间，从上向下看，下列说法正确的是（）A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转5、如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动原理相同的是（）A．B．C．D．6、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力7、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。下图能说明电动机工作原理的是（）A．B．C．D．8、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度9、如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（）A．盆裁受到的磁力大小不变B．底座对桌面的压强大小不变C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流10、如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、闭合开关S，通电螺线管左侧的小磁针水平静止，如图所示。则小磁针右端为极。若把滑动变阻器的滑片P向a端移动，通电螺线管的磁性将（选填“增强”“不变”或“减弱”）。2、小亮在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此过程中，将电能转化为机械能的装置是（选填“甲”或“乙”）乙的工作原理是，生活中应用这一原理工作的还有（选填“动圈式扬声器”或“动圈式话筒”），如果要使甲的转动方向与原来相反，则应采取的措施是。3、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为（选填“N”或“S”）极。4、将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在。如图所示装置，通电瞬间直导线向左摆动，这表明对电流有力的作用；若要使直导线向右摆动，应如何操作？。根据此现象的原理可以制成。5、在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示。图1中小磁针的A端为极。请将图2中的“光控开关”声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼
