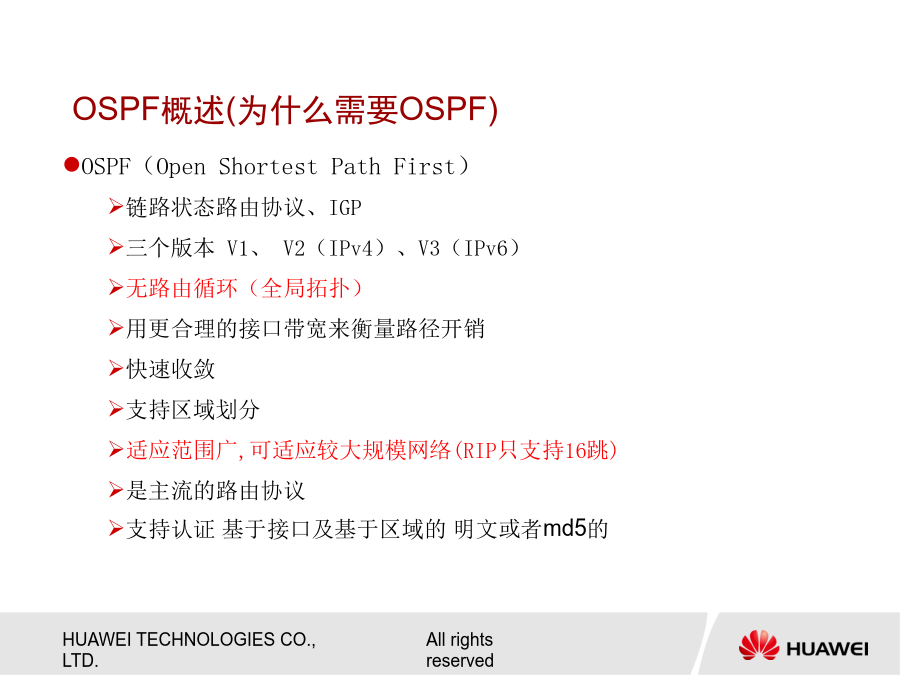

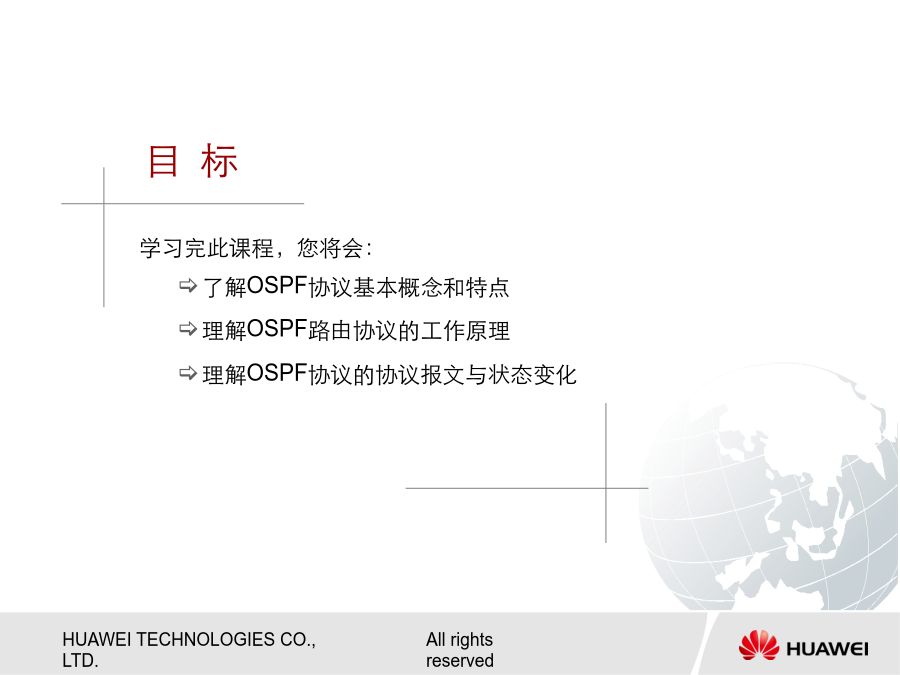

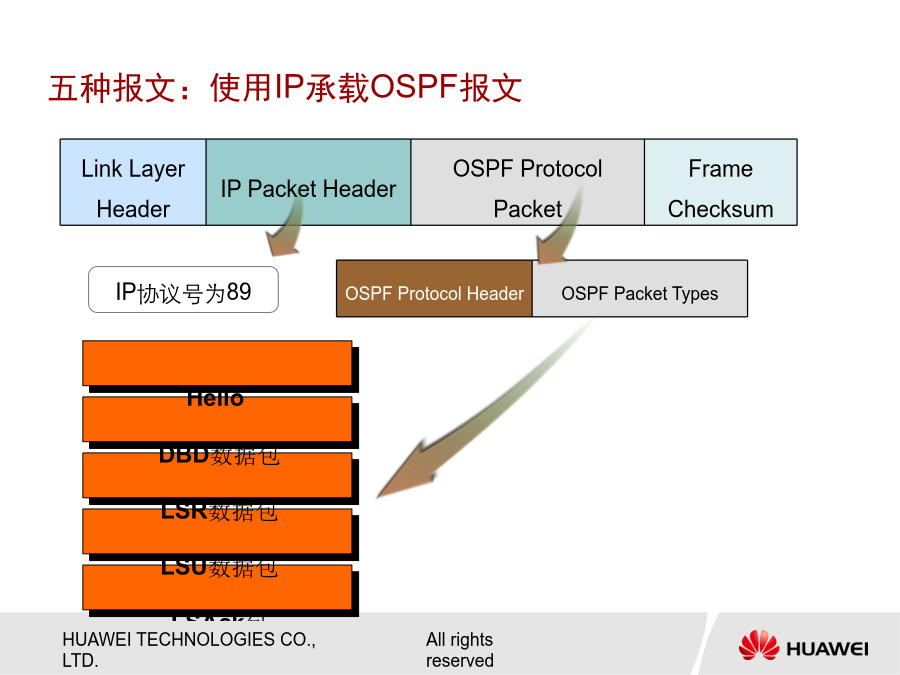

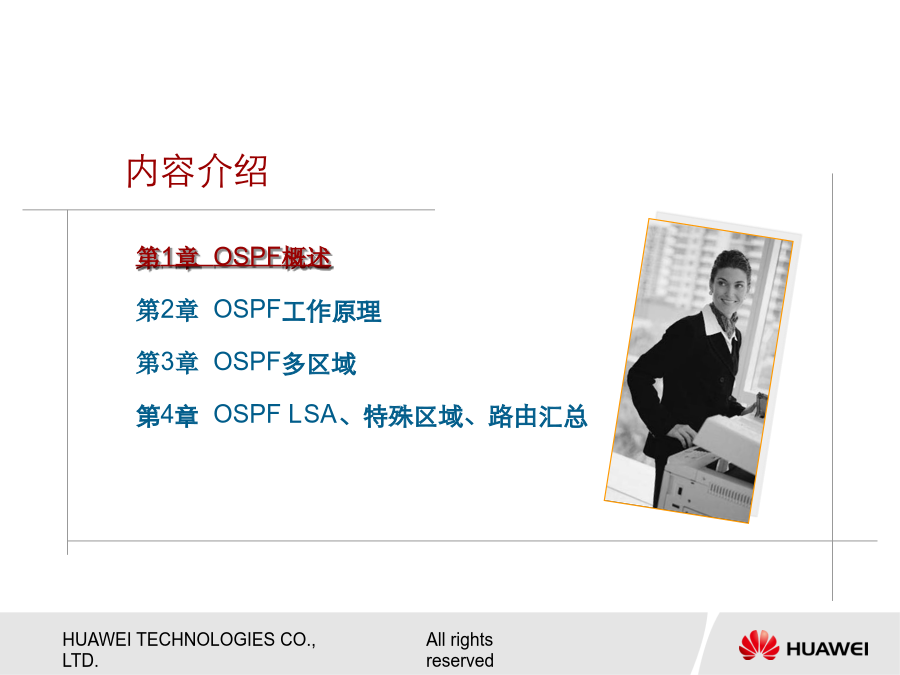

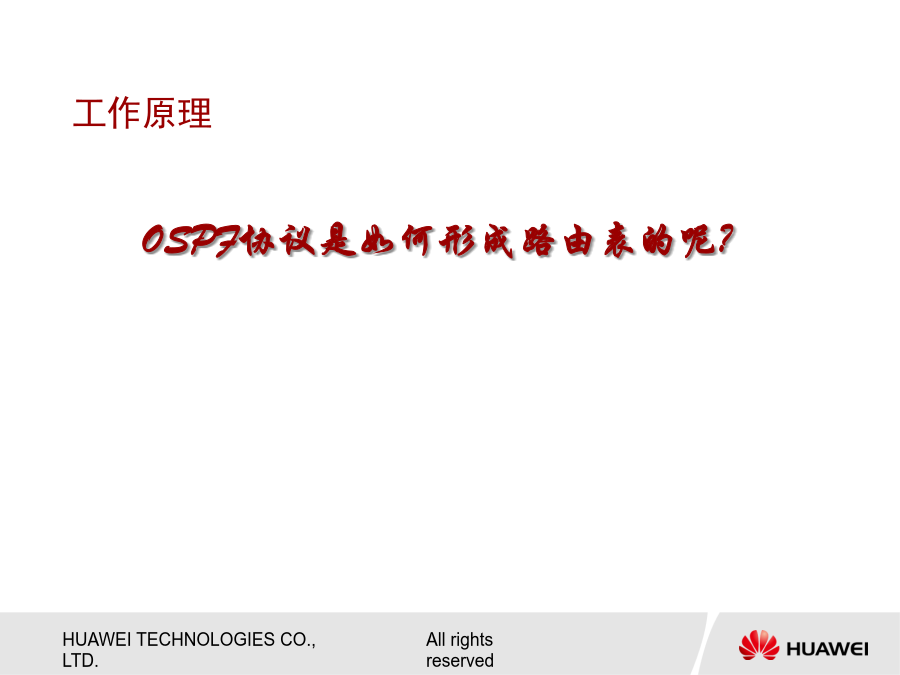

OSPF路由协议原理学习完此课程，您将会：了解OSPF协议基本概念和特点理解OSPF路由协议的工作原理理解OSPF协议的协议报文与状态变化第1章OSPF概述第2章OSPF工作原理第3章OSPF多区域第4章OSPFLSA、特殊区域、路由汇总OSPF概述(为什么需要OSPF)基本概念第1章OSPF概述第2章OSPF工作原理第3章OSPF多区域第4章OSPFLSA、特殊区域、路由汇总基本原理关键字（Ospf实现相对复杂，但为理解方便，可以简单归结到五种包三个阶段三张表）五种报文：使用IP承载OSPF报文五种报文的作用LSU中携带了具体的LSA信息三个阶段工作过程（阶段一）——邻居发现工作过程（阶段二）——路由通告工作过程（阶段二）——路由通告（续）工作过程（阶段三）——路由计算三张表邻居（Neighbor）和邻接（Adjacency）的区别路由表的生成状态机Hello报文影响邻居形成的原因接口MTU问题工作过程总结知识点——网络类型在多路访问型网络中为什么需要DRandBDR？DR的作用DR的选举过程DR的选举过程链路状态更新（Flooding）链路状态更新（Flooding）〔续〕链路状态更新（Flooding）〔续〕第1章OSPF概述第2章OSPF工作原理第3章OSPF多区域第4章OSPFLSA、特殊区域、路由汇总单区域的问题解决方法：多区域－划整为零OSPF的区域划分LSA洪泛和链路状态数据库同步只在区域内进行，每个区域都有自己独立的链路状态数据库，SPF计算独立进行所有区域必须和骨干区域直接连接，骨干区域必须是连续的。ABR把区域内的路由转换成区域间路由形成邻居关系路由器相连接口必须在同一区域。路由器分类内部路由器IR-InternalAreaRouter所有接口在同一个Area内;同一区域内的所有内部路由器的LSDB完全相同区域边界路由器ABR-AreaBorderRouter接口分属于两个或两个以上的区域，并且有一个活动接口属于area0；ABR为它们所连接的每个区域分别维护单独的LSDB;区域间路由信息必须通过ABR才能进出区域；ABR是区域路由信息的进出口,也是区域间数据的进出口；主干路由器BR-BackboneRouter至少有一个接口属于Area0的路由器；区域之间的行为特性是D-V，为了解决区域之间可能发生的路由循环,引入一个特殊的区域Area0,其它区域之间要通信，必须通过Area0骨干区域；自治系统边界路由器ASBR-ASBoundaryRouter通过重发布引入其他路由协议或者其他进程的路由信息；第1章OSPF概述第2章OSPF工作原理第3章OSPF多区域第4章OSPFLSA、特殊区域、路由汇总LSU中携带了具体的LSA信息LSA类型－区域内路由计算LSA类型－区域间路由计算LSA类型－AS外部路由计算区域的类型骨干区域不能配置为特殊区域，虚链路不能穿越特殊区域区域类型会影响邻居关系的形成StubArea把一个区域配成存根区域的好处是，阻挡不必要的LSA5外部路由进入本地区域ABR自动生成0/0的缺省路由(LSA3)通告进stub区域内部；TotallyStubbyAreaLSA3是ABR通过计算LSA1和LSA2转化而生成的,可以进一步配置成完全存根区域，阻挡LSA3,自动生成0/0缺省路由;完全存根区域是一种对存根区域的改进NSSANot-so-stubbyArea即能阻挡其他区域的LSA5，本区域又能引入外部路由，stub的变种；通过LSA7在本区域引入外部路由；LSA7在NSSA内洪泛,通过ABR时转换为LSA5；ABR不会缺省生成0/0默认路由进入本地区域，需手工配置路由汇总概述ABR路由聚合ASBR路由聚合Page56
