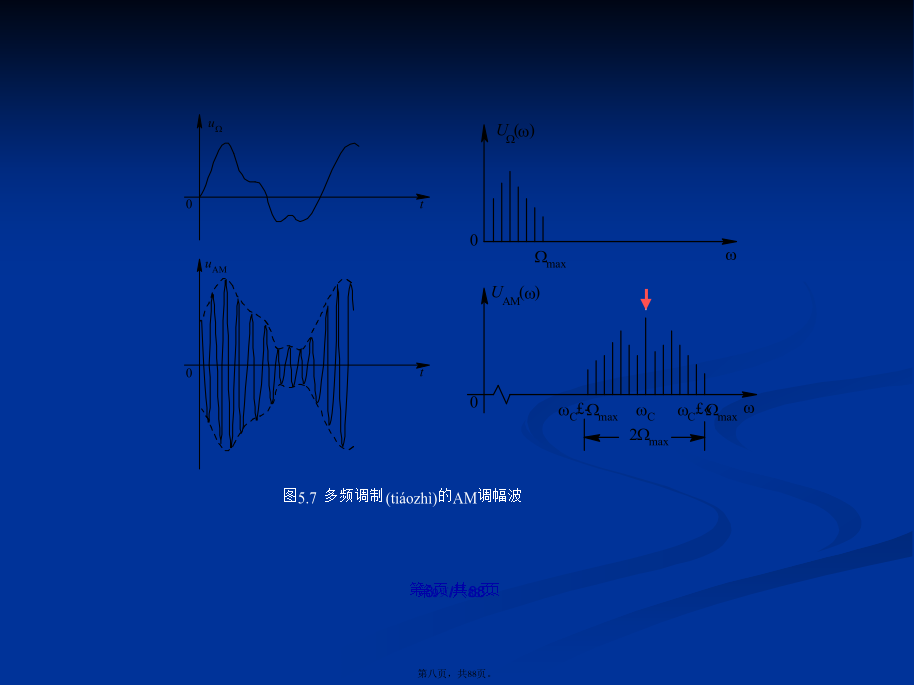

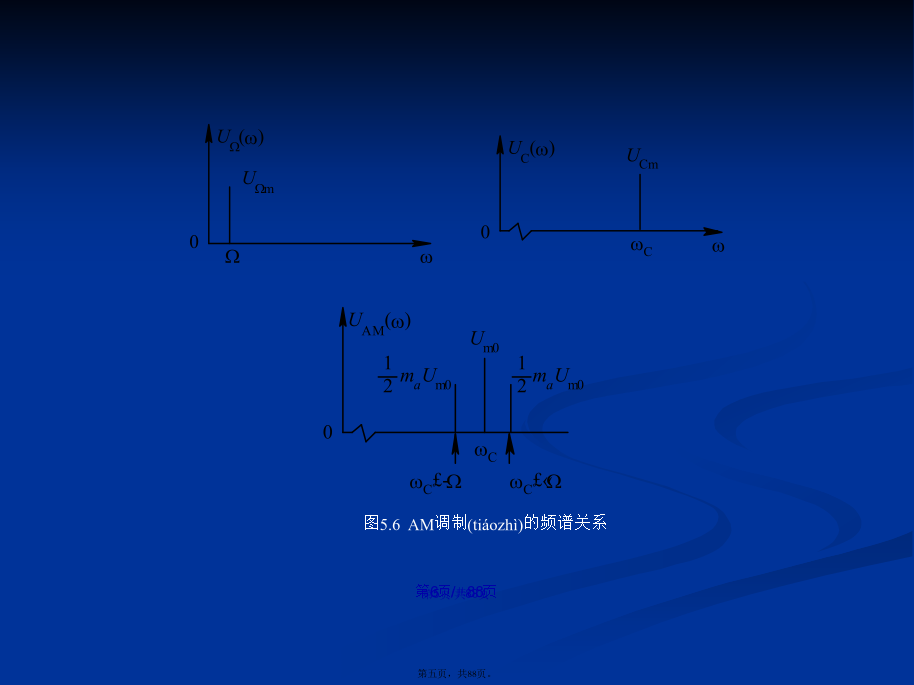

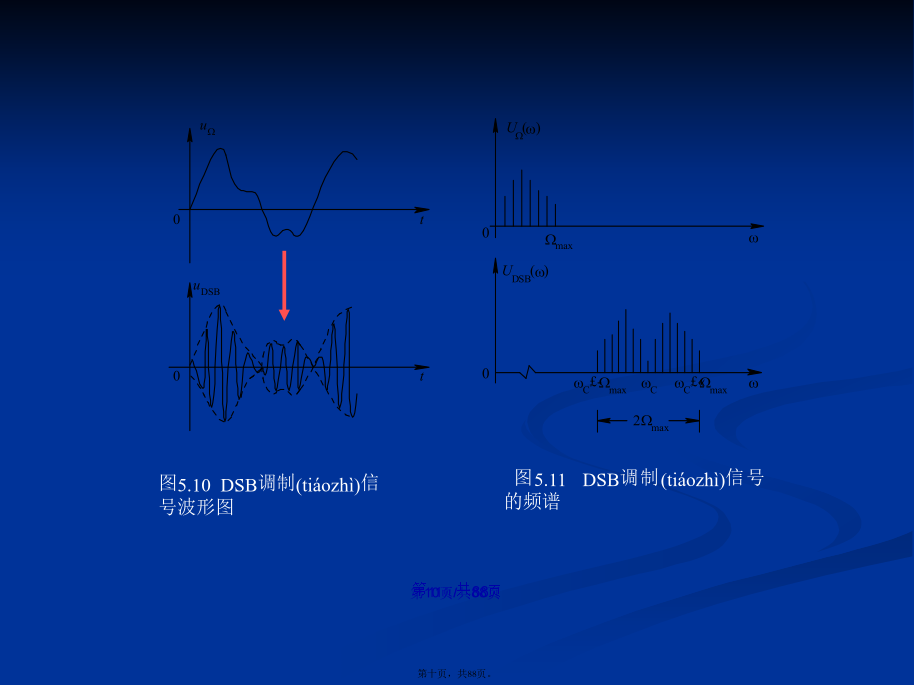

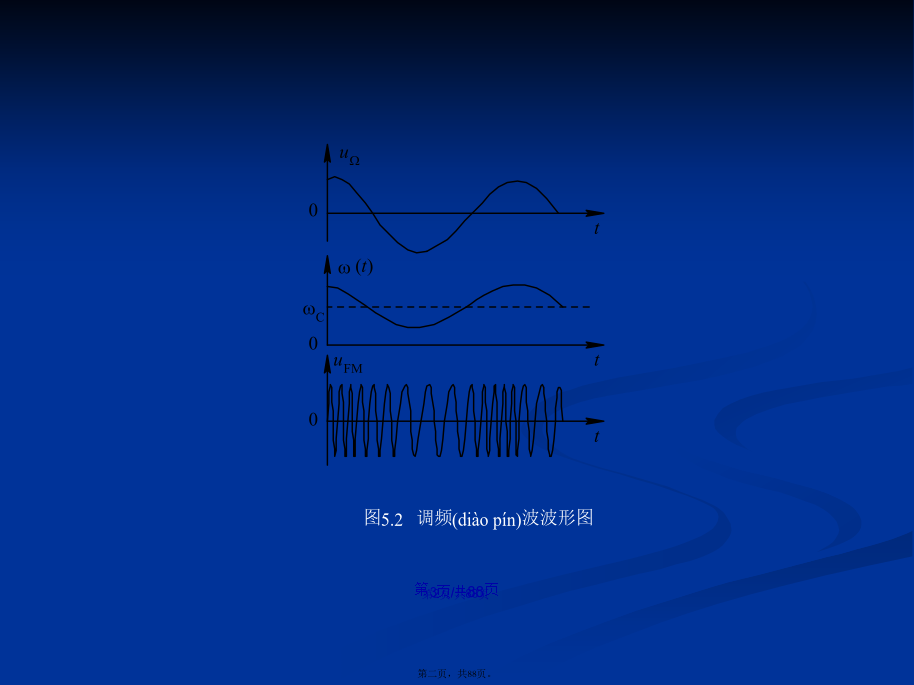

会计学图5.2调频(diàopín)波波形图5.2振幅调制信号分析把普通调幅波的表示(biǎoshì)式展开：图5.6AM调制(tiáozhì)的频谱关系普通调幅波中各个频率成分所占有的能量。已调波UAM在单位电阻上消耗的平均功率Pav应当等于各个频率成分所消耗的平均功率之和，即等于载波功率PC和边频功率PSB之和实际上调制信号都是由多频率成分组成的。如语音信号的频率主要集中(jízhōng)在300~3400Hz范围，所以广播电台播送这样的语音信号，已调波的带宽等于6800Hz，相邻两个电台载波频率的间隔必须大于6800Hz，通常取为10kHz。多频调制情况下，调制信号的通用表示式为图5.7多频调制(tiáozhì)的AM调幅波双边带调制(DSB)双边带调制是仅传送上、下边带而抑制载波的一种调制方式(fāngshì)。双边带信号可以直接通过调制信号与载波信号相乘的方法得到。图5.10DSB调制(tiáozhì)信号波形图单边带(biāndài)调制(SSB)单边带(biāndài)调制是仅传送一个边带(biāndài)的调制方法。只传送上边带(biāndài)信号叫上边带(biāndài)调制：uSSB(t)=Um0cos(ωC+Ω)t只传送下边带(biāndài)信号叫下边带(biāndài)调制：uSSB(t)=Um0cos(ωC-Ω)t图5.13单频调制SSB信号波形和频谱单边带信号的包络不再反映调制信号的变化规律。单边带信号的频率随调制信号频率的不同而不同，也就是说，调制信号频率信息已寄载到已调波的频率之中了。因此可以说单边带调制是振幅和频率都随调制信号改变的调制方式。滤波法要求滤波器过渡带很陡，当调制信号中的低频分量越丰富时，滤波器的过渡带要求越窄，实现起来就越困难。因此往往(wǎngwǎng)要在载频比较低的情况下经过几次滤波取出单边带信号。之后再将载波频率提高到要求的数值。另一种方法叫相移法。这种方法可以直接由单边带信号的表示式得到，如单一频率调制的下边带信号的展开式为：单边带信号的表示式可以写成：例1：试问下面(xiàmian)三电压表达式各为什么调制波？画出频谱图振幅调制在时域需要有相乘运算过程(guòchéng)；在频域就是将信号的频谱由低频位置搬移到载频左右的位置，且要求信号频谱形状和结构不变，这一过程(guòchéng)是线性频率变换5.3振幅调制方法利用非线性器件实现两个信号的相乘(xiānɡchénɡ)运算其中，a0，a1,a2,a3,…为各阶项的系数，它们均是工作(gōngzuò)点的函数。当ube=u1+u2,载波：u1=U1mcosω1t，调制信号：u2=U2mcosω2t时，各阶项展开就会形成ω1和ω2的组合频率，n阶项产生的组合频率可以用通式ωp·q=±pω1±qω2,p+q≤n(p,q=0,1,2,3,…)表示。其中，p+q=n的各组合频率分量统称为n阶组合频率。例如：一个4阶的幂级数近似表示晶体管的转移特性iC=a0+a1ube+a2u2be+a3u3be+a4u4be4阶幂级数展开(zhǎnkāi)频谱图如何减少(jiǎnshǎo)失真呢?第一，选用特性为平方律的器件，如场效应管。结型场效应管的转移特性图5.19场效应管漏极电流的频谱要点回顾：AM，DSB和SSB调制的表达式，调制信号波形，实现调制的框图(kuàngtú)。振幅调制方法5.4振幅调制电路1)利用XFC1596实现振幅调制时，调制信号u2应由①、④端输入，载波u1应由⑧、10端输入。调制信号的幅度应限定(xiàndìng)在U2m<I0RE范围之内。2.四象限(xiàngxiàn)模拟乘法器BG314二极管调制器设1.单二极管调制器在上述情况下，可以把二极管看成一个受输入电压控制的开关，等效电路如下图所示。当ui+ED-UB′≥0时，开关(kāiguān)S闭合当ED=UB′时，，有当二极管的输入为调制(tiáozhì)信号+载波时，即二极管等效的开关(kāiguān)函数为k1(ωCt)，则输出电压：2.单平衡(pínghéng)式二极管调制器相应的频谱如图5.44所示。由图可见，在调制器输出端用中心频率等于(2n+1)ωC、带宽B≥2Ω的带通滤波器，可以获得双边(shuāngbiān)带调制信号。在单平衡式二极管调制器电路中，将载波与调制信号对调，VD1与VD2都只在载波的正半周导通，在负半周截止。输出电压将不含载波。例某调幅电路如图所示。图中D1、D2的伏安特性相同，均为自原点出发低斜率为gD的直线
