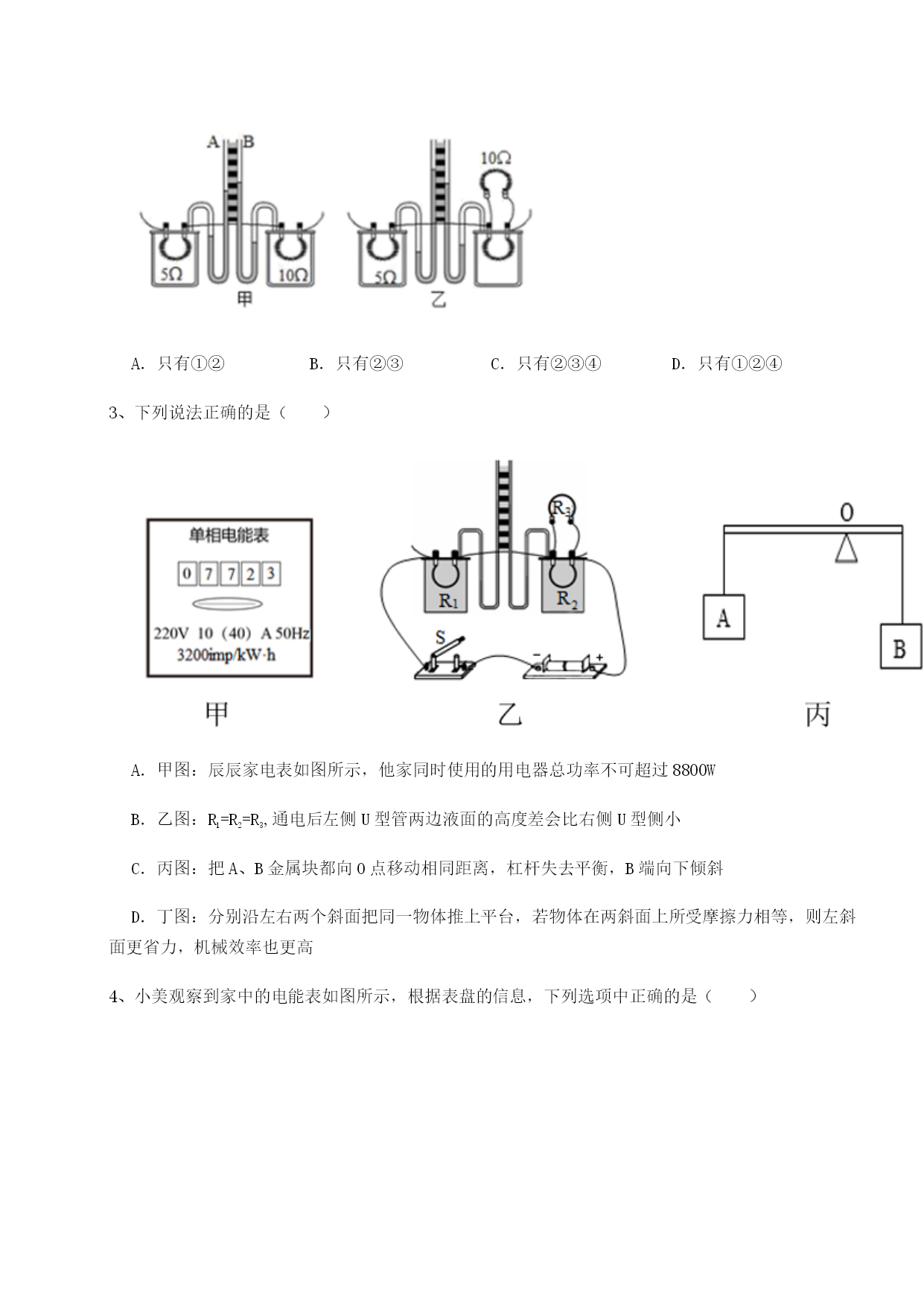

江西上饶市第二中学北师大版物理九年级电功和电功率章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大2、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④3、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高4、小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（）A．电能表此时的读数为2385.6JB．接在这个电能表上的用电器总功率最大为2200WC．电能表是测量电功率的仪表D．若家里只让电热水器正常工作10min，观察到电能表的圆盘转动了90转，则电热水器的功率为1500W5、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量6、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W7、电可以造福人类，但使用不当也会带来危害。下列说法不符合安全用电要求的是（）A．可以在不断开开关的情况下更换灯泡B．用电器的金属外壳应该接地C．不允许用铁丝或铜丝代替熔丝D．使用测电笔时，手不能接触它的笔尖8、两个额定电压均为的小灯泡的图象如图所示，如果将它们分别串联和并联在电路当中。在确保两小灯泡都安全的前提下保证至少一个灯泡正常工作，则串联和并联时两个小灯泡的总功率分别是（）A．B．C．D．9、关于家庭电路和安全用电，下列说法正确的是（）A．保险丝可以用钢丝来代替B．若空气开关“跳闸”，一定是电路中出现了短路C．电灯的开关可接在零线上D．用测电笔辨别火线和零线，手应接触笔尾的金属体10、在如图所示的电路中，第一次只闭合开关S时，灯L1的功率为9W；第二次断开开关S，闭合开关S1、S2时，灯L1的功率为16W。已知电源电压不变，且灯丝电阻不受温度的影响。灯L2第一次和第二次的实际功率之比是（）A．1∶16B．1∶9C．9∶1D．9∶16第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，这是小明家电能表的表盘示意图。小明将家中其他用电器关闭，只让暖风机工作。观察到2min内电能表指示灯闪烁了80次，则暖风机的实际功率W。2、在家庭电路中热水器单独工作5min，如图所示的电能表的转盘转了250r，热水器的实际功率为W；若不计能量损失，这段时间内热水器中50L的水可升温℃（保留两位小数）。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要一些（选填“粗”或“细”）。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)]。3、如图是一款消防应急照明灯及它的铭牌。当外部电路有电时应急灯不亮，停电时应急灯正常发光：（1）应急灯的两个灯泡是（选填“串联”或“并联”）的。（2）应急灯的电池充满后，可储存的电能为J。4、如图所示为测量的仪表，此时刻该电表的示数是kW·h。
