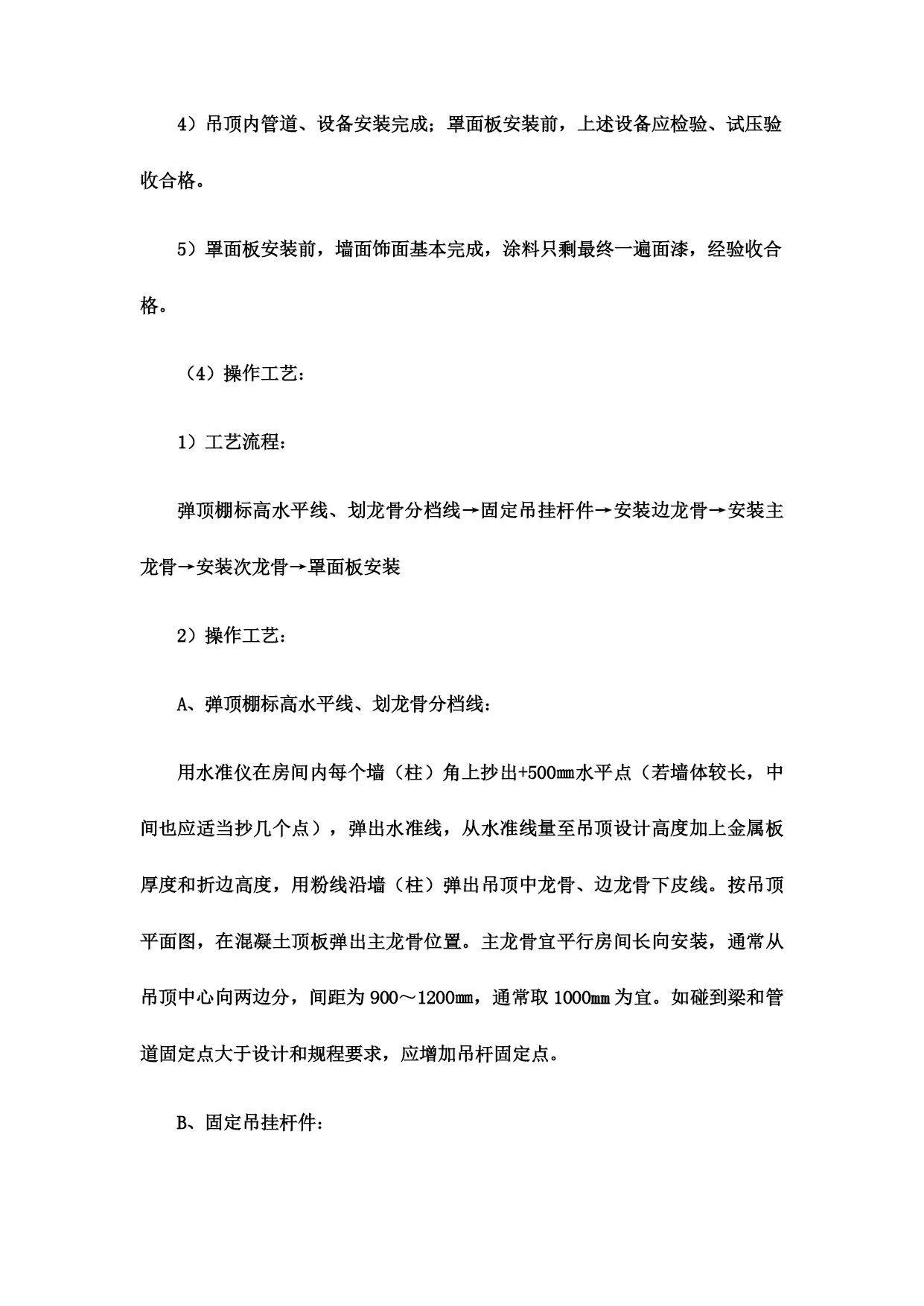

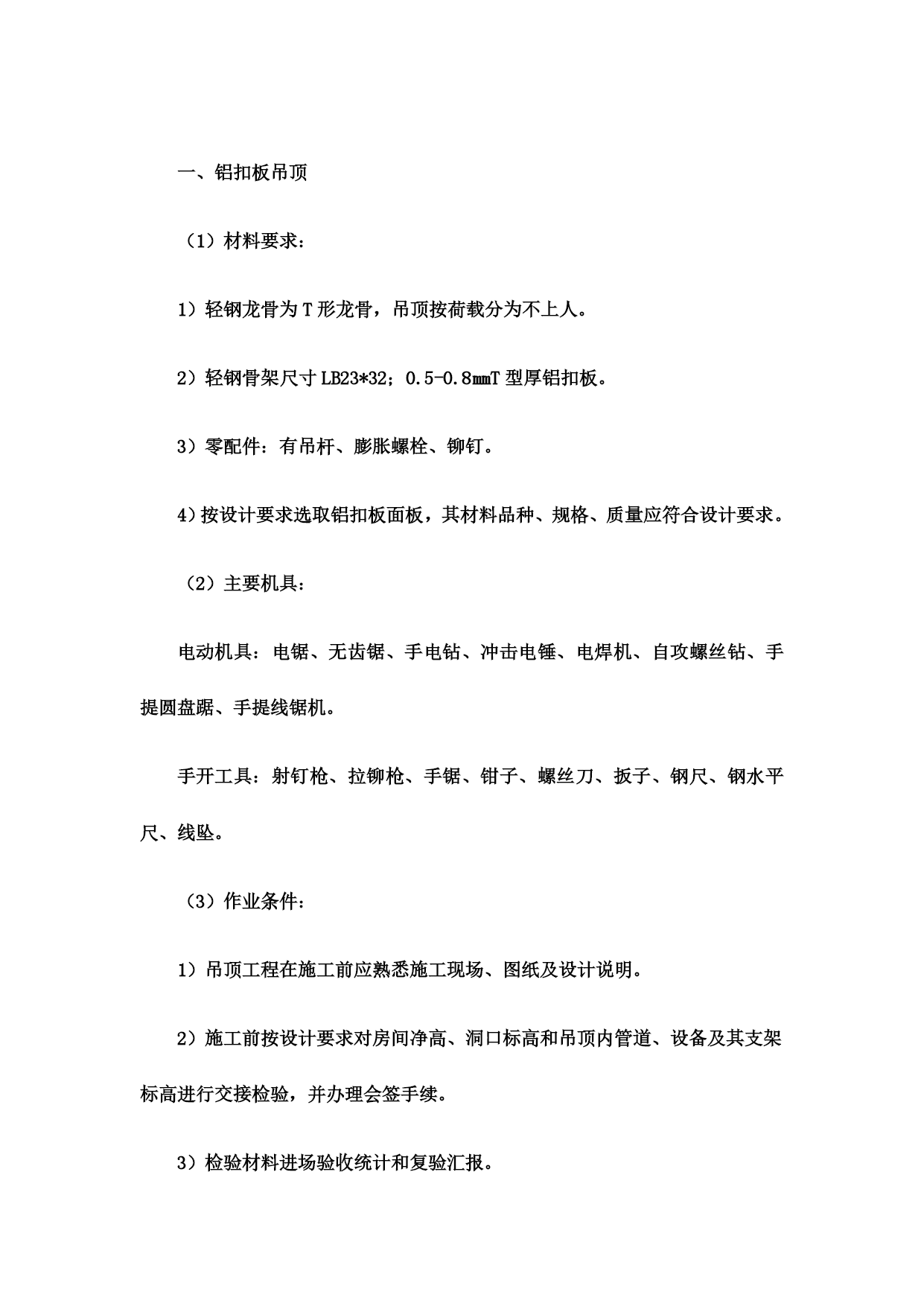

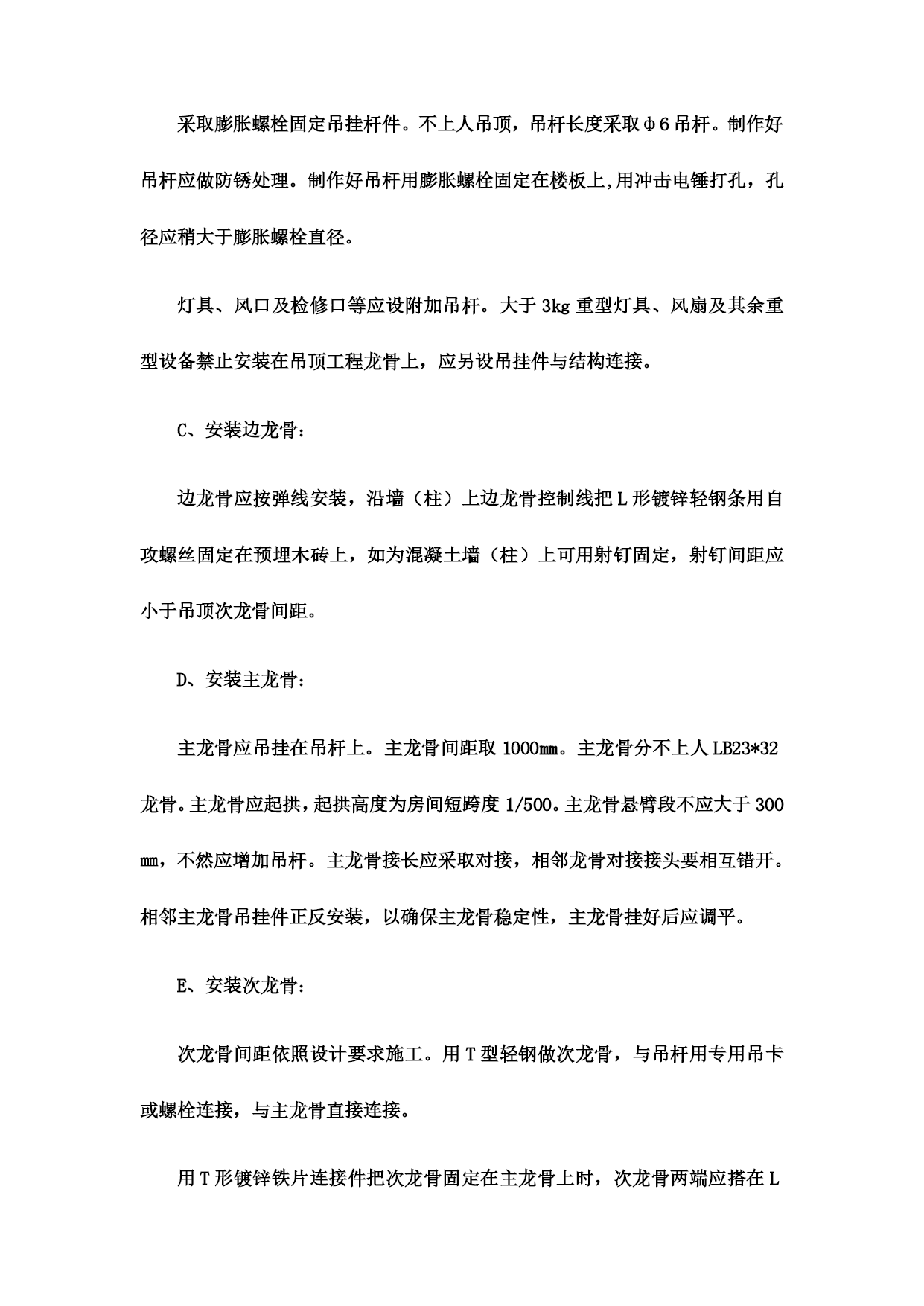

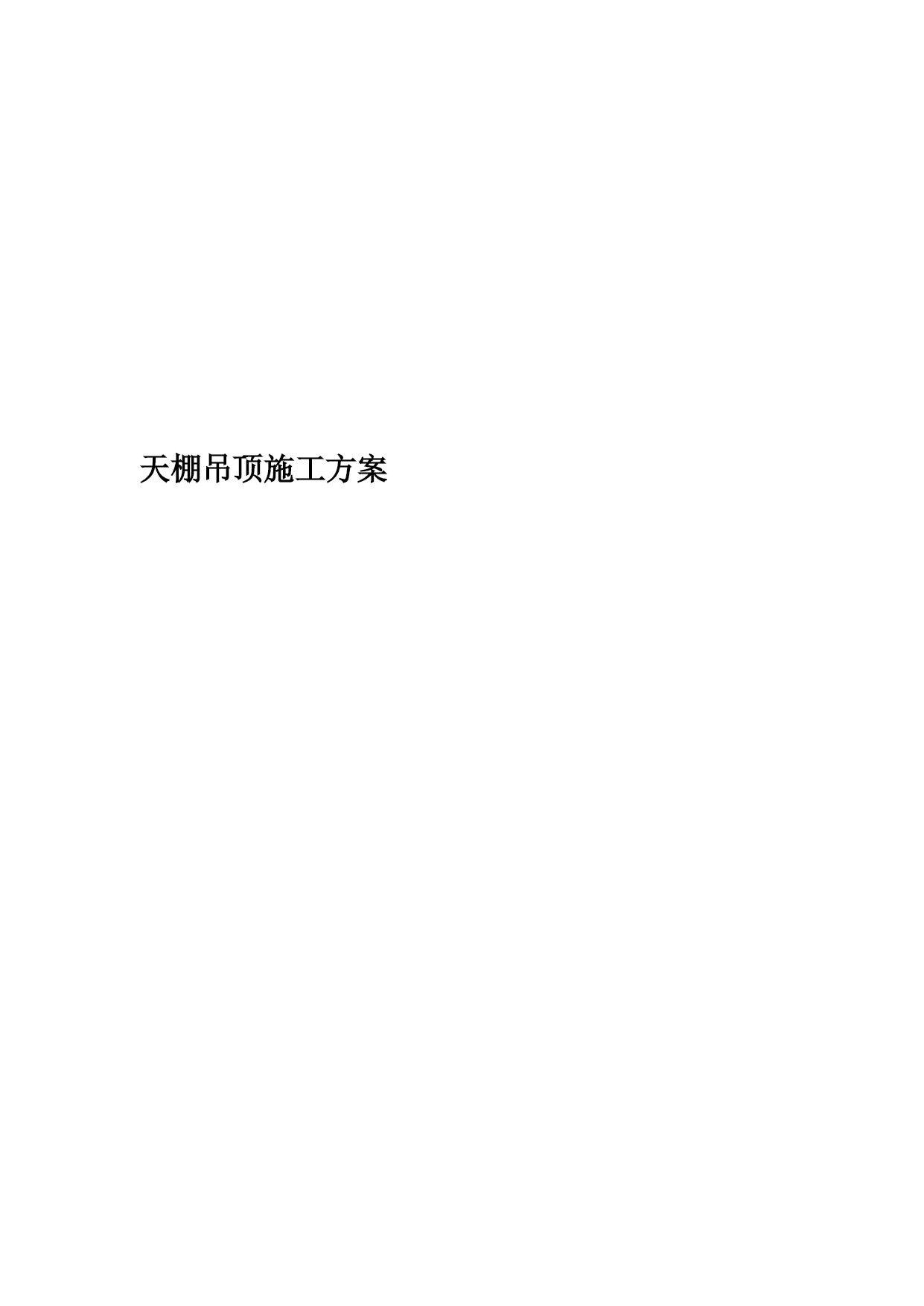

天棚吊顶施工方案西便门东里1、9号楼综合整改项目天棚吊顶施工方案北京市顺义建筑工程企业一、铝扣板吊顶(1)材料要求:1)轻钢龙骨为T形龙骨,吊顶按荷载分为不上人。2)轻钢骨架尺寸LB23*32;0.5-0.8mmT型厚铝扣板。3)零配件:有吊杆、膨胀螺栓、铆钉。4)按设计要求选取铝扣板面板,其材料品种、规格、质量应符合设计要求。(2)主要机具:电动机具:电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。手开工具:射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。(3)作业条件:1)吊顶工程在施工前应熟悉施工现场、图纸及设计说明。2)施工前按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架标高进行交接检验,并办理会签手续。3)检验材料进场验收统计和复验汇报。4)吊顶内管道、设备安装完成;罩面板安装前,上述设备应检验、试压验收合格。5)罩面板安装前,墙面饰面基本完成,涂料只剩最终一遍面漆,经验收合格。(4)操作工艺:1)工艺流程:弹顶棚标高水平线、划龙骨分档线→固定吊挂杆件→安装边龙骨→安装主龙骨→安装次龙骨→罩面板安装2)操作工艺:A、弹顶棚标高水平线、划龙骨分档线:用水准仪在房间内每个墙(柱)角上抄出+500㎜水平点(若墙体较长,中间也应适当抄几个点),弹出水准线,从水准线量至吊顶设计高度加上金属板厚度和折边高度,用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨下皮线。按吊顶平面图,在混凝土顶板弹出主龙骨位置。主龙骨宜平行房间长向安装,通常从吊顶中心向两边分,间距为900~1200㎜,通常取1000mm为宜。如碰到梁和管道固定点大于设计和规程要求,应增加吊杆固定点。B、固定吊挂杆件:采取膨胀螺栓固定吊挂杆件。不上人吊顶,吊杆长度采取ф6吊杆。制作好吊杆应做防锈处理。制作好吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔,孔径应稍大于膨胀螺栓直径。灯具、风口及检修口等应设附加吊杆。大于3kg重型灯具、风扇及其余重型设备禁止安装在吊顶工程龙骨上,应另设吊挂件与结构连接。C、安装边龙骨:边龙骨应按弹线安装,沿墙(柱)上边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上,如为混凝土墙(柱)上可用射钉固定,射钉间距应小于吊顶次龙骨间距。D、安装主龙骨:主龙骨应吊挂在吊杆上。主龙骨间距取1000mm。主龙骨分不上人LB23*32龙骨。主龙骨应起拱,起拱高度为房间短跨度1/500。主龙骨悬臂段不应大于300㎜,不然应增加吊杆。主龙骨接长应采取对接,相邻龙骨对接接头要相互错开。相邻主龙骨吊挂件正反安装,以确保主龙骨稳定性,主龙骨挂好后应调平。E、安装次龙骨:次龙骨间距依照设计要求施工。用T型轻钢做次龙骨,与吊杆用专用吊卡或螺栓连接,与主龙骨直接连接。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时,次龙骨两端应搭在L形边龙骨水平翼缘上。在通风、水电等洞口周围应设附加龙骨,附加龙骨连接用拉铆钉铆固或螺钉固定。F、罩面板安装:金属方板安装:方板吊顶次龙骨分明装T型和暗装卡口两种,可依照金属方板式样选定;次龙骨与主龙骨间用固定件连接。金属板吊顶与四面墙面所留空隙,用金属压条与吊顶找齐,金属压缝条材质宜与金属板面相同。饰面板上灯具、烟感、温感、喷淋头、风口、广播等设备位置应合理、美观,与饰面交接应吻合、严密。并做好检修口预留,使用材料宜与母体相同,安装时应严格控制整体性,刚度和承载力。(5)质量标准:1)主控项目:A、吊顶标高、尺寸、起拱和造型应符合设计要求。B、金属板材质、品种、规格、图案及颜色应符合设计要求及国家标准要求。C、吊杆、龙骨材质、规格、安装间距及连接方式应符合设计及产品使用要求。金属吊杆应进行表面防锈处理。D、金属板与龙骨连接必须牢靠可靠,不得松动变形。E、金属板条、块分格方式应符合设计要求,无设计要求时应对称美观;套割尺寸应准确,边缘整齐、不漏缝。条、块排列应顺直、方正。2)通常项目:A、金属板表面应洁净、美观、色泽一致,无翘曲、凹坑、划痕。B、金属板安装质量应符合以下要求:起拱较为准确,表面平整;接缝、接口严密;条形板接口位置排列错开、有序,板缝顺直、无错台,宽窄一致;阴阳角方正。C、轻钢骨架金属罩面板顶棚允许偏差及检验方法应符合下表要求:轻钢骨架金属罩面板顶棚允许偏差及检验方法项次项类项目允许偏差(mm)检验方法1龙骨龙骨间距2尺量检验2龙骨平直2尺量检验3起拱高度3拉线尺量4龙骨四面水平3尺量或水准仪检验5罩面板表面平整1.5用2m靠尺检验6接缝平直2拉5m线检验7接缝高低0.5用直尺或塞尺检验(6)成品保护:1)轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻
