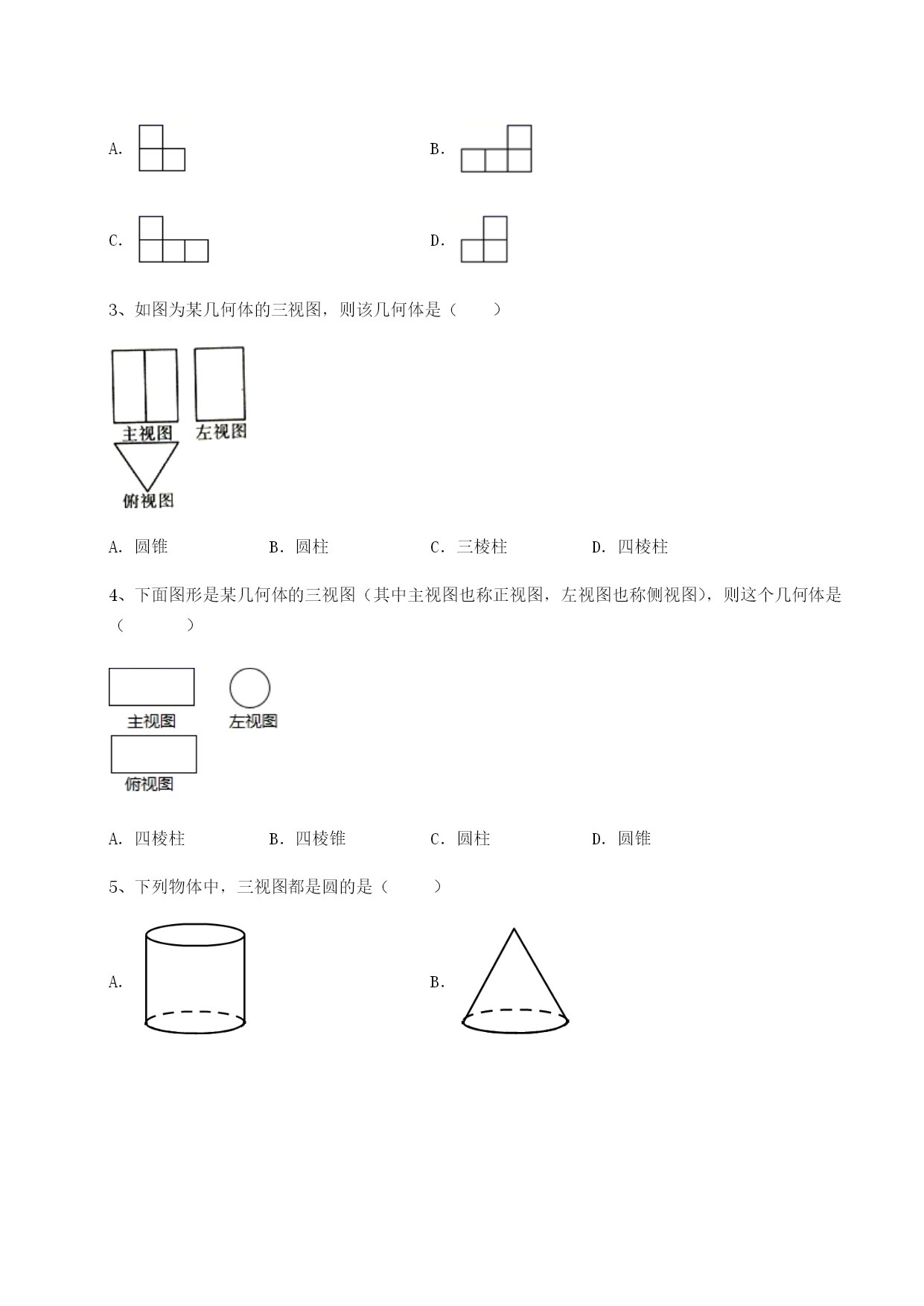

安徽无为县襄安中学数学九年级下册第二十九章投影与视图单元测评考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的几何体的俯视图是（）A．B．C．D．2、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（）A．B．C．D．3、如图为某几何体的三视图，则该几何体是（）A．圆锥B．圆柱C．三棱柱D．四棱柱4、下面图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．四棱柱B．四棱锥C．圆柱D．圆锥5、下列物体中，三视图都是圆的是（）A．B．C．D．6、如图，几何体的左视图是（）A．B．C．D．7、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（）A．主视图和俯视图相同B．主视图和左视图相同C．俯视图和俯视图相同D．三个视图都相同8、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（）A．10B．11C．12D．139、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（）A．B．C．D．10、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（）个小正方体A．12B．11C．10D．9第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．2、如图所给出的几何体的三视图，可以确定几何体中小正方体的数目为___．3、找出与图中几何体对应的从三个方向看到的图形，并在横线上填上对应的序号．————————————————————————4、用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要_____个立方块，最多要______个立方块．5、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．6、如图所示是给出的几何体从三个方向看到的形状，则这个几何体最多由___个小正方体组成．7、一个几何体由若干大小相同的小立方体搭成，下图分别是从它的正面、上面看到的形状图，该几何体最多用m个小立方体搭成，最少用n小立方体搭成，则m+n＝_____．8、如图是一个几何体的三视图，该几何体的体积是_____．9、一空间几何体的三视图如图所示，则这个几何体的表面积是________．10、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．三、解答题（5小题，每小题10分，共计50分）1、如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示．（1）请你通过画图确定灯泡所在的位置．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD＝2.1m，求灯泡的高．2、画出几何体的三种视图．3、一个几何体由大小相同的立方块搭成，从上面看到的形状如图所示，其中小正方形中的数字表示在该位置的立方块个数．（1）在所给的方框中分别画出该儿何体从正面，从左面看到的形状图；（2）若允许从该几何体中拿掉部分立方块，使剩下的几何体从正面看到的形状图和原几何体从正面看到的形状图相同，则最多可拿掉个立方块．4、如图1，是一个长方体截成的几何体，请在网格中依次画出这个几何体的三视图．5、用棱长都为5cm的小立方块搭成几何体，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．（1）请你分别画出从正面和从左面看到的这个几何体的形状图；（2）若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加大小相同的小立方块，以搭成一个大正方体，至少还需要_______个小立方块；（3）①图中的几何体的表面积（包括与桌面接触的部分）为_______；②若新搭一个几何体，且满足如下三个条件：图中从上面看到的几何体的形状图不变，小立方块的总数不变，从上面看到的小正方形中的数字可以改变，则新搭几何体的表面积（包括与桌面接触
