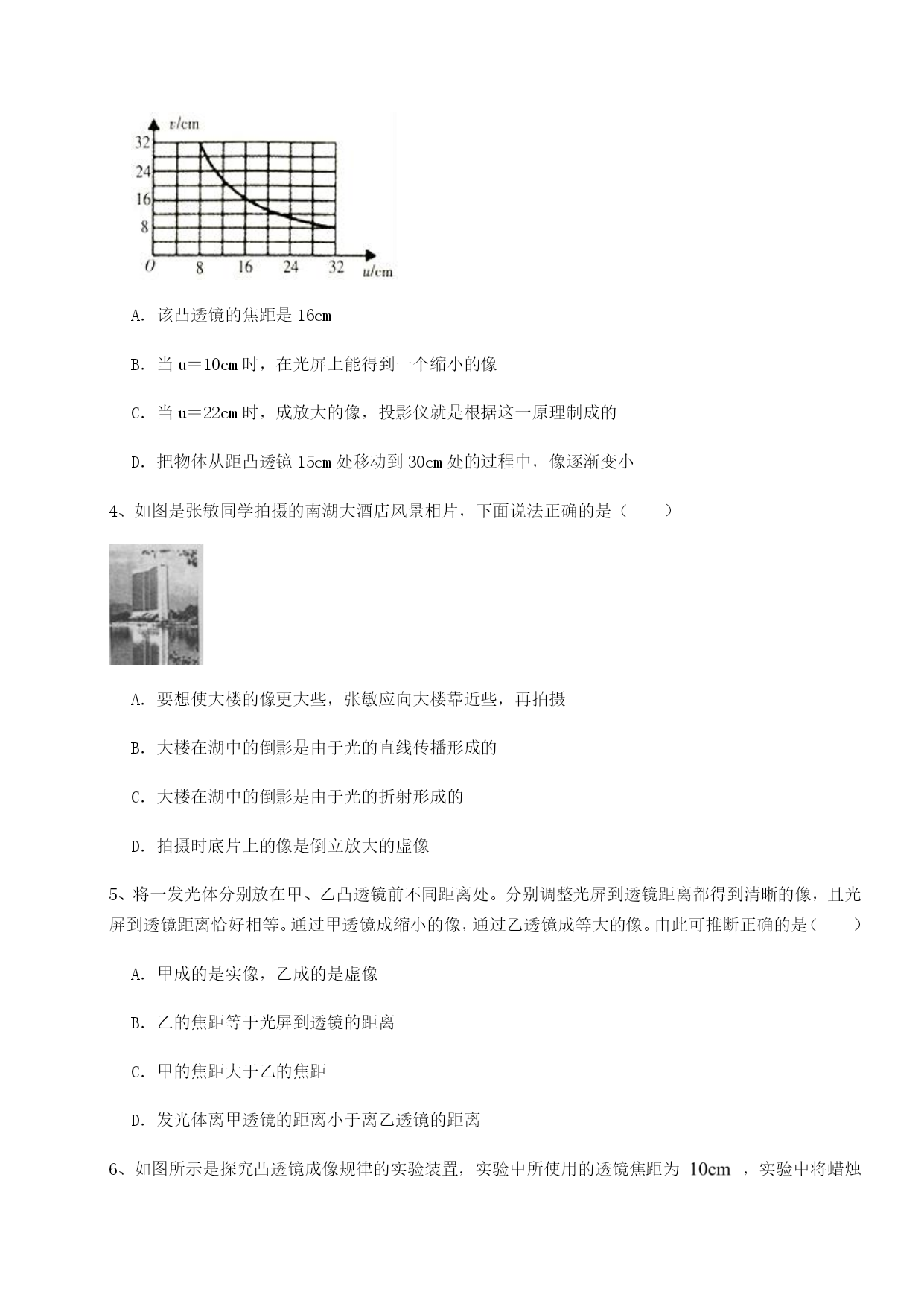

重庆市北山中学物理北师大版八年级（下册）常见的光学仪器章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗2、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距3、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小4、如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（）A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像5、将一发光体分别放在甲、乙凸透镜前不同距离处。分别调整光屏到透镜距离都得到清晰的像，且光屏到透镜距离恰好相等。通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断正确的是（）A．甲成的是实像，乙成的是虚像B．乙的焦距等于光屏到透镜的距离C．甲的焦距大于乙的焦距D．发光体离甲透镜的距离小于离乙透镜的距离6、如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。下列说法正确的是（）A．蜡烛在甲位置时，需将光屏移动到大于的位置，才能在光屏上成清晰的像B．将蜡烛从甲位置移到乙位置，需将光屏向右移动才能再次得到清晰的像C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像D．蜡烛在丁位置时，成正立、放大的实像，与放大镜成像原理相同7、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像8、我市在重要的位置都安装了“电子眼”，形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远，所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同9、一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到（）A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像10、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是两束激光分别射向并通过两透镜的传播路径。由图可知，甲是（选填“凸”或“凹”）透镜，乙是（选填“凸”或“凹”）透镜，（选填“甲”或“乙”）透镜可用于近视眼的矫正。2、有些小朋友喜欢玩如图所示的激光笔，但是非常危险，因为激光笔有一个特点是亮度高．如果激光照射到人眼，由于眼球的晶状体相当于（填“凸透镜”或“凹透镜”），激光笔经过眼球（填“会聚”或“发散”）在视网膜上，会严重灼伤视网膜，造成永久性伤害．3、凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的．4、人的眼睛好像一架照相机．晶状体和角膜的共同作用相当于一个，能把来自物体的光会聚在形成物体的像．当睫状体时，晶状体比较薄，处的物体射来光刚好会聚在视网膜上；当睫状体时，晶状体变厚，对光的偏折能力变，处的物体射来的光会聚在视网膜上．5、人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像．6、如图所示是某
