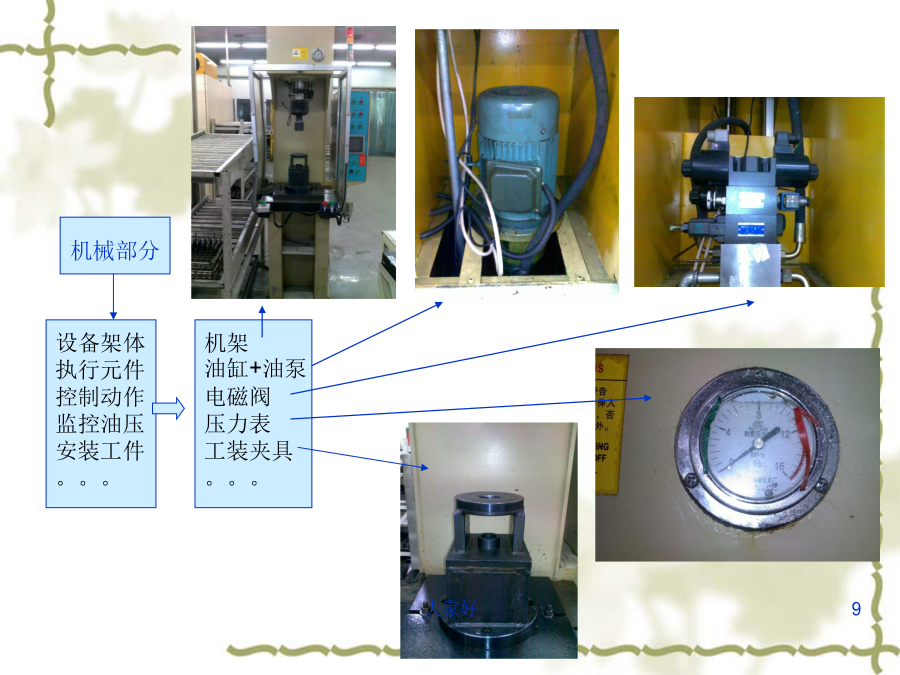

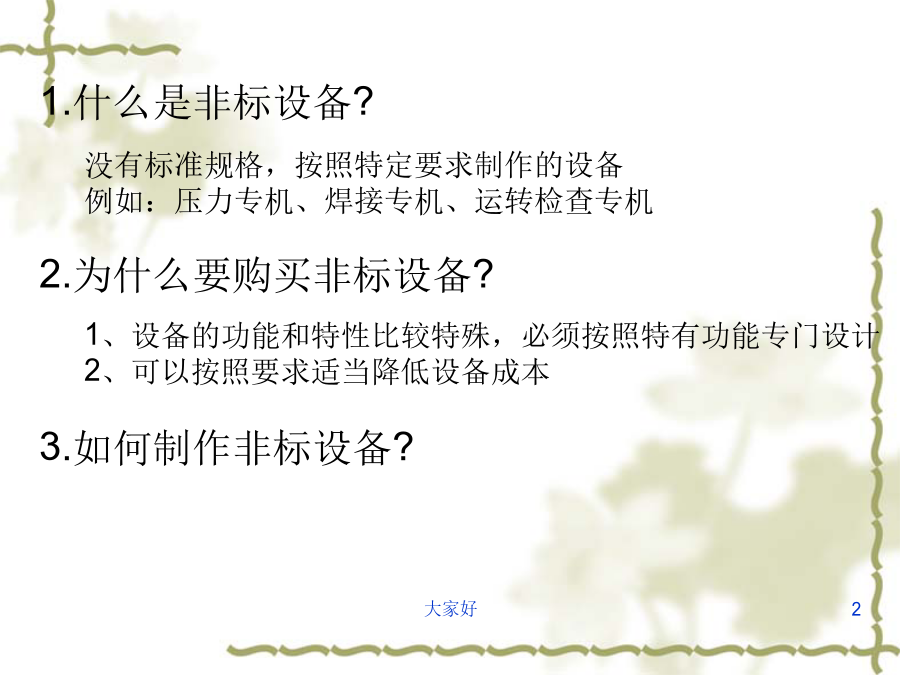

2011.021.什么是非标设备?2.为什么要购买非标设备?3.如何制作非标设备?非标设备压力机本次介绍内容:第一章非标设备制作流程第一节项目选定“项目选定”是非标设备的根基根据需要我们会要求非标设备主要实现的功能。例如：项目选定机械部分电气部分机架油缸+油泵电磁阀压力表工装夹具。。。第二节设备设计项目选定，预算作出后，开始具体的计划安排1、压力传感器位置、精度2、位移传感器位置、长度3、光幕的安装位置及长度4、电气元件的放置位置是否有干涉，维修是否方便5、设备是否足够坚固6、设备安全性（绝缘）7、如何实现多功能压力机（一台压机压多种类型工件）如何按照流程顺序压工件而不出错夹具如何保证、程序如何保证。。。。。。二----1）机械出图各部分拆图：将主体图全部拆成小图，分开加工。1、设计时重要部分必须严格按照机械手册进行设计（如轴承的选择、齿轮的配合、油缸的最大压力、皮带摩擦力等）2、尽量采用方便安装、维修的设计方式（应给维修人员留有足够空间，易损件应尽量安装在设备便于拆卸位置）3、尽量设计容易加工的组件，尽量设计容易修改的组件4、安全方面的考虑高压部分安全要求高电压和高电流时绝缘性要求接地要求工装夹具：1、用于安装工件的夹具（如托盘）2、用于安装夹具的夹具（如专用卡爪）工作台面设计：非标设备实现功能的工作台面按照特定要求设计非标基准面（尽量设计便于调整和测量的方式）例：旋转平台对平面度的要求旋转平台对垂直度的要求压头与定位夹具的中心按照机械设计出图后，设备的基本模样就确定下来了，设备动作方式基本可以模拟出来。例：移载机二----2）电气出图任何复杂设备的电器图纸，都是由这些基本图纸组成的。将需要用到的电器元件全部罗列出来电控柜布局操作盘布局各原器件电源接线图电器元件接线图电器元件接线图三、程序编辑、设备组装、接线入力部分自动运转部分原点复位部分报警部分3、在程序中将各报警一一对应于报警记录中的软元件参数记入部分机种切换其他2：主要是特殊模块告诉PLC你只需满足我的哪些要求，通常我们使用TO语句例如：TOH0C0K0H1K1PLC第三节设备制作设备制作主要包括制作和调试两个方面1、设备制作是将各机械机体和电器元件组装起来这里主要有几点注意事项：（主要细节请参考公司的相关规定）机械安装方面：1）螺丝紧固后用记号笔标记2）需要加油的油嘴口一定要装在容易操作处3）精密设备一定要先调整水平后再用地脚螺钉固定4）有冷却水的地方最好远离动力线电器方面：1）比较危险的部分一定要从一次配电处直接接地2）大电流通过的地方一定要检查绝缘性3）通讯线和动力线一定要注意抗干扰的问题2、设备调试是设备制作完成后按照设计好的流程图进行调试主要内容包括：1、根据流程图修正原有程序2、改正接错的通讯线路第二章实例分析2）设备设计流程图机械图纸电器图纸程序：二、SCW磨合设备1）项目选定：用于SCW滑阀磨合，确保滑阀在SCW运转时能顺畅动作，不会有卡死的现象。设备自动磨合减少作业节拍预算部分：1）机械部分：机架部分电控柜精密调压阀2）电器部分：PLC电磁阀按钮、灯电缆2）设备设计流程图机械图纸电器图纸总结THEEND！结束
