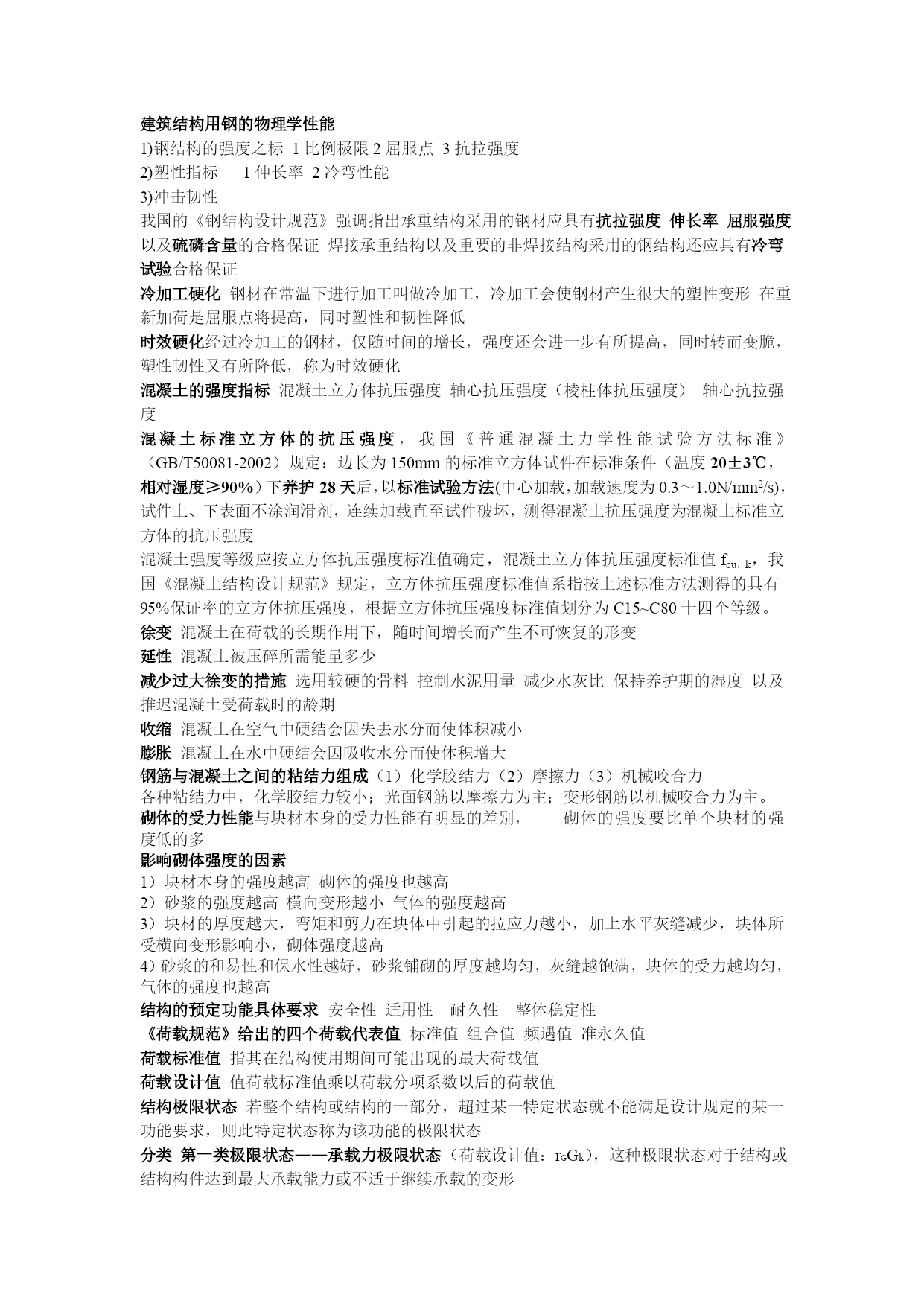

建筑结构用钢的物理学性能1)钢结构的强度之标1比例极限2屈服点3抗拉强度2)塑性指标1伸长率2冷弯性能3)冲击韧性我国的《钢结构设计规范》强调指出承重结构采用的钢材应具有抗拉强度伸长率屈服强度以及硫磷含量的合格保证焊接承重结构以及重要的非焊接结构采用的钢结构还应具有冷弯试验合格保证冷加工硬化钢材在常温下进行加工叫做冷加工，冷加工会使钢材产生很大的塑性变形在重新加荷是屈服点将提高，同时塑性和韧性降低时效硬化经过冷加工的钢材，仅随时间的增长，强度还会进一步有所提高，同时转而变脆，塑性韧性又有所降低，称为时效硬化混凝土的强度指标混凝土立方体抗压强度轴心抗压强度（棱柱体抗压强度）轴心抗拉强度混凝土标准立方体的抗压强度，我国《普通混凝土力学性能试验方法标准》（GB/T50081-2002）规定：边长为150mm的标准立方体试件在标准条件（温度20±3℃，相对湿度≥90%）下养护28天后，以标准试验方法(中心加载，加载速度为0.3～1.0N/mm2/s)，试件上、下表面不涂润滑剂，连续加载直至试件破坏，测得混凝土抗压强度为混凝土标准立方体的抗压强度混凝土强度等级应按立方体抗压强度标准值确定，混凝土立方体抗压强度标准值fcu，k，我国《混凝土结构设计规范》规定，立方体抗压强度标准值系指按上述标准方法测得的具有95%保证率的立方体抗压强度，根据立方体抗压强度标准值划分为C15~C80十四个等级。徐变混凝土在荷载的长期作用下，随时间增长而产生不可恢复的形变延性混凝土被压碎所需能量多少减少过大徐变的措施选用较硬的骨料控制水泥用量减少水灰比保持养护期的湿度以及推迟混凝土受荷载时的龄期收缩混凝土在空气中硬结会因失去水分而使体积减小膨胀混凝土在水中硬结会因吸收水分而使体积增大钢筋与混凝土之间的粘结力组成（1）化学胶结力（2）摩擦力（3）机械咬合力各种粘结力中，化学胶结力较小；光面钢筋以摩擦力为主；变形钢筋以机械咬合力为主。砌体的受力性能与块材本身的受力性能有明显的差别，砌体的强度要比单个块材的强度低的多影响砌体强度的因素1）块材本身的强度越高砌体的强度也越高2）砂浆的强度越高横向变形越小气体的强度越高3）块材的厚度越大，弯矩和剪力在块体中引起的拉应力越小，加上水平灰缝减少，块体所受横向变形影响小，砌体强度越高4）砂浆的和易性和保水性越好，砂浆铺砌的厚度越均匀，灰缝越饱满，块体的受力越均匀，气体的强度也越高结构的预定功能具体要求安全性适用性耐久性整体稳定性《荷载规范》给出的四个荷载代表值标准值组合值频遇值准永久值荷载标准值指其在结构使用期间可能出现的最大荷载值荷载设计值值荷载标准值乘以荷载分项系数以后的荷载值结构极限状态若整个结构或结构的一部分，超过某一特定状态就不能满足设计规定的某一功能要求，则此特定状态称为该功能的极限状态分类第一类极限状态——承载力极限状态（荷载设计值：rGGk），这种极限状态对于结构或结构构件达到最大承载能力或不适于继续承载的变形第二类极限状态—正常使用极限状态（荷载标准值：rQQk），这种极限状态对应于结构或结构构件达到正常使用或耐久性能的某项规定限值结构上的作用按时间变异分类：1）永久作用2）可变作用3）偶然作用刚结构对连接总的要求：连接部位应有足够的强度、刚度和延性，并保证被连接的构件及节点部件间相互位置的合理准确，以满足传力和使用要求。具体要求注意以下几点：连接方案与结构内力分析时的假定相一致结构的荷载与内力组合应能提供连接的最不利情况连接构造力求传力直接，各零件受力明确并尽可能避免严重的应力集中连接的计算模型应能考虑刚度不同的零件间的变形协调构件相互连接的节点，应尽可能避免偏心，不能完全避免偏心时应考虑偏心的影响避免在结构内产生过大的残余应力，尤其是约束造成的残余应力、避免焊缝过度密集厚钢板沿厚度方向受力容易出现层间撕裂，节点设计应予以充分注意连接的构造应便于制作、运输和安装，降低综合造价纵向受拉钢筋的配筋率：当梁的截面尺寸和混凝土的强度等级确定以后，梁内配置受拉钢筋的多少是用截面配筋率来度量的。配筋率为纵向受拉钢筋截面面积As与梁截面有效面积bh0的比值，用p（rou）表示受弯构件正截面破坏类型及其破坏特征①适筋梁破坏。其破坏特征：破坏首先从受拉区开始，受拉钢筋先发生屈服，直到受压区混凝土达到极限压应变εcu，受压区混凝土被压碎而告终。属于“延性破坏”②超筋梁破坏。其破坏特征：这种梁因配筋过多，当外荷载足以使之发生破坏时，往往是钢筋尚未屈服，而受压区混凝土首先被压碎。属于“脆性破坏”。③少筋梁破坏。其破坏特征：这种梁，当受拉区混凝土一旦开裂，裂缝截面的全部拉力转由钢筋承担，而钢筋配置的过少，其拉应力很快超过屈服强度并进入强化
