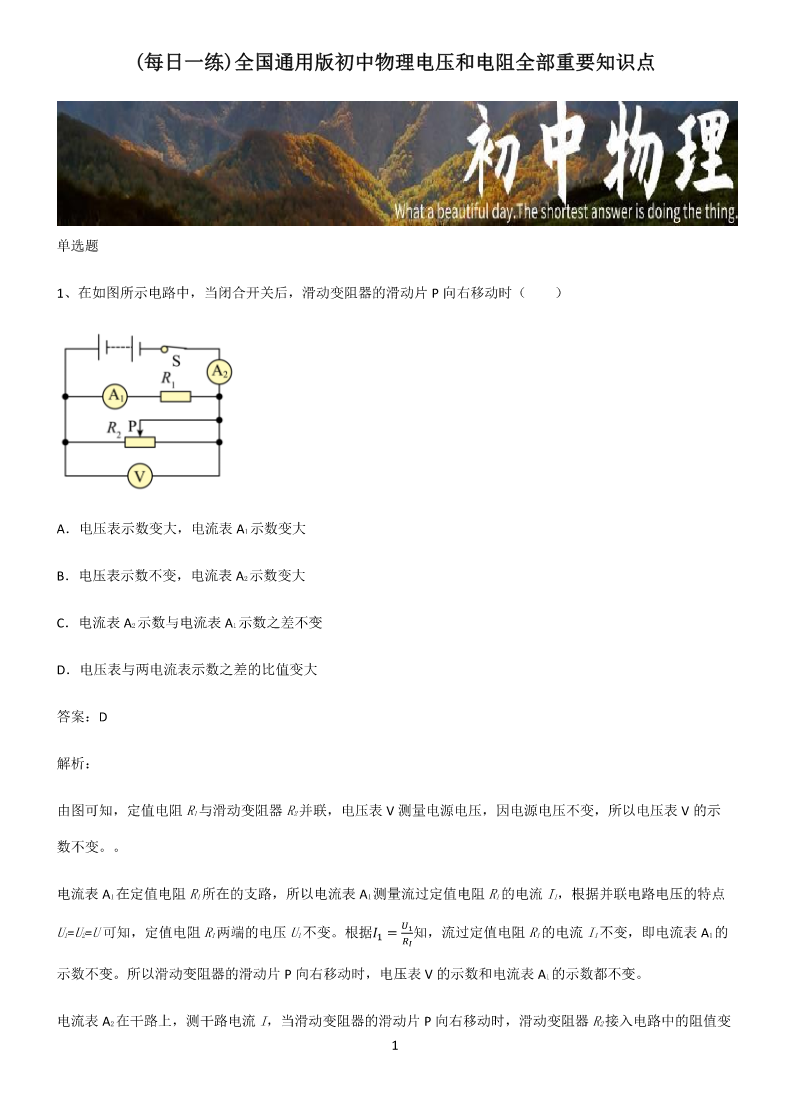

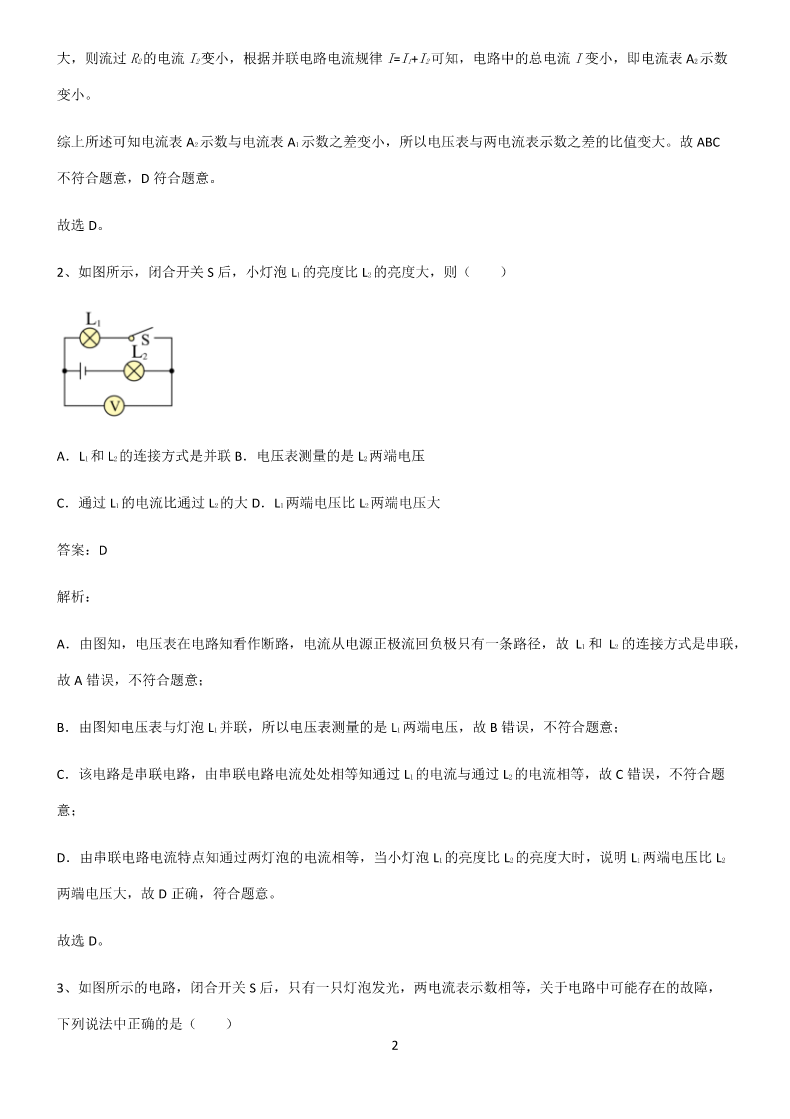

(每日一练)全国通用版初中物理电压和电阻全部重要知识点单选题1、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A2示数与电流表A1示数之差不变D．电压表与两电流表示数之差的比值变大答案：D解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表V测量电源电压，因电源电压不变，所以电压表V的示数不变。。电流表A1在定值电阻R1所在的支路，所以电流表A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点푈1U1=U2=U可知，定值电阻R1两端的电压U1不变。根据퐼1=知，流过定值电阻R1的电流I1不变，即电流表A1的푅퐼示数不变。所以滑动变阻器的滑动片P向右移动时，电压表V的示数和电流表A1的示数都不变。电流表A2在干路上，测干路电流I，当滑动变阻器的滑动片P向右移动时，滑动变阻器R2接入电路中的阻值变1大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表A2示数变小。综上所述可知电流表A2示数与电流表A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故ABC不符合题意，D符合题意。故选D。2、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．L1两端电压比L2两端电压大答案：D解析：A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。故选D。3、如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）2A．L1断路B．L2断路C．L1短路D．L2短路答案：B解析：由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。A．L1断路，灯泡L1不发光，电流表A1没有示数，故A错误；B．L2断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确；CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。故选B。4、下列电路中电压表测量R2两端电压，且电路连接正确是（）A．B．C．D．答案：D3解析：A．如图：电流表并联在电路中，把R2、电压表短路，故A错误；B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；C．如图：R1、R2两电阻串联，电压表测R1两端的电压，故C错误；D．如图：R1、R2两电阻串联，电压表测R2两端的电压，故D正确。故选D。5、下列物理量中，以科学家焦耳的名字作为单位的是（）A．电功B．电阻C．电压D．电流答案：A解析：A．常用的电功或能量的单位是焦耳，故A符合题意；B．电阻的单位是欧姆，故B不符合题意；C．电压的单位是伏特，故C不符合题意；D．电流的单位是安培，故D不符合题意。故选A。实验题6、在“探究电流与电压的关系”实验中，图甲是某实验小组设计的电路，电源电压为3V且保持不变。4（1）连接电路并检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是_____。（2）实验中测得五组数据，并绘制出定值电阻R的I﹣U图象如图乙所示，由图象可知：导体电阻一定时，通过导体的电流与导体两端的电压成_____。（3）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于_____Ω。答案：R断路正比25解析：（1）[1]闭合开关，发现灯泡不亮，电流表几乎无示数，说明电路可能有断路，电压表有示数，接近电源电压，说明电压表与电源连通测电源电压，则导致这种现象可能的原因是R断路，这样电压表被串联入电路中，所以移动滑片，两表示数无变化。（2）[2]由图乙知，绘制出电阻R
