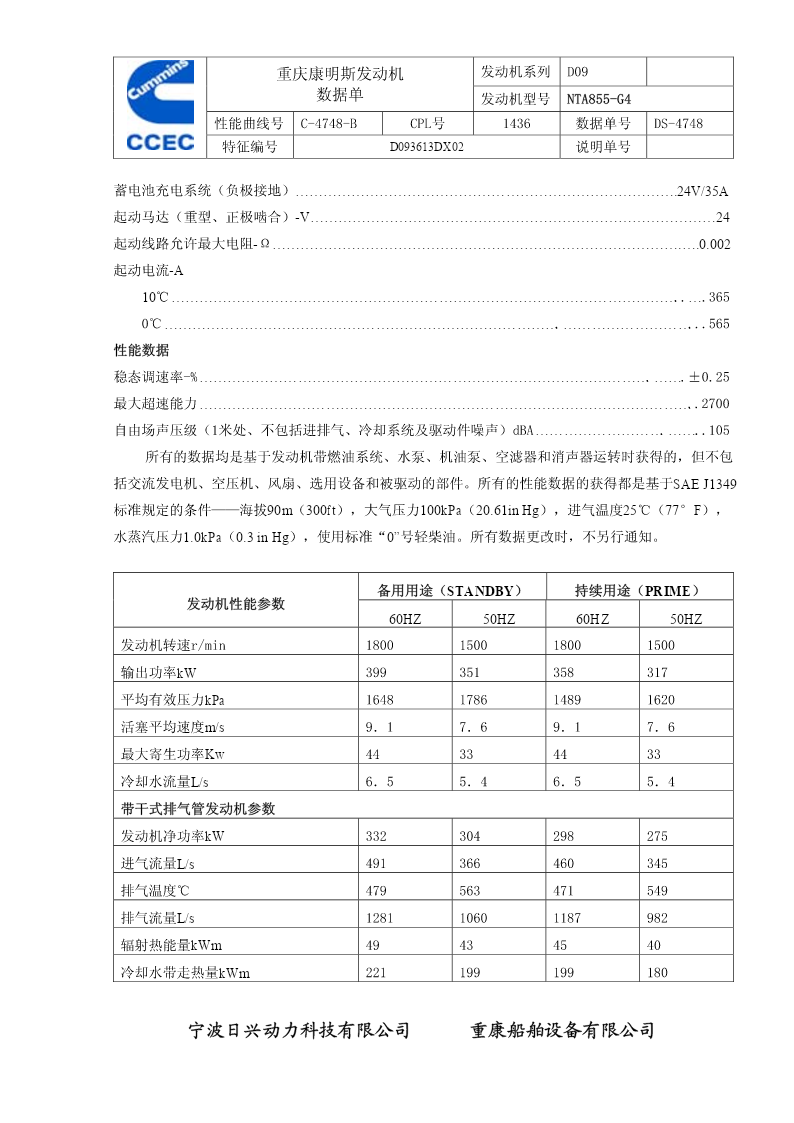

重庆康明斯发动机发动机系列D09数据单发动机型号NTA855-G4性能曲线号C-4748-BCPL号1436数据单号DS-4748特征编号D093613DX02说明单号备载功率：351kW@1500r/min@50hz常载功率：317kW@1500r/min@50hz整机数据型式…………………………………………………………….………………….….….四冲程、直列、六缸进气方式……………………………………………………………….….…………………….….增压、中冷缸径×冲程-mm×mm…………………………………………………………..………………....…140×152排量-L(in3)…………………………………………………….….…..…………………………………14(855)压缩比…………………………………………………………………….…….………………...……..14.0：1发火顺序……………………………………………………..…………………..……………….…1-5-3-6-2-4净质量（干式）-kg…………………………………………………....……………....………………...…1317带散热器发动机质量-kg………………………………………………..………………...…………..1875带热交换器发动机质量-kg…………………………………………………………………...…...….1752净质量（湿式）-kg…………………………………………………..……………………………..….…..带散热器发动机质量-kg……………………………………………………..…………………..…...带热交换器发动机质量-kg………………………………………………...……………….……..….转动惯量（除飞轮外）-kg.m2……………………………………………………………………..….…..1.39发动机安装在缸体后端面处的最大允许弯矩-N.m………………………….………………………………...……....1356排气系统最大允许排气背压-mmHg……...………………………………………….....………………….………......75进气系统….带空滤器允许的最大进气阻力脏滤芯-mmH2O.………………………………………………………………….…..…………..….…635干净滤芯重型空滤器-mmH2O………….….……………..……………………………………......….380干净滤芯轻型空滤器-mmH2O………………………..……….…………………….…………..….....250带空滤器允许的最大储尘量重型空滤器-g/l/s….…………………………………………………...……......………………..…53(25)轻型空滤器-g/l/s………………..……….…...……………………………………...…………..…...6.4(3)冷却系统冷却液容量干式排气管宁波日兴动力科技有限公司重康船舶设备有限公司重庆康明斯发动机发动机系列D09数据单发动机型号NTA855-G4性能曲线号C-4748-BCPL号1436数据单号DS-4748特征编号D093613DX02说明单号单机-L………………………………………………………….…..……....…….…………....….…21带散热器-L…………………………………...…………………………….……………….…...….63带热交换器-L……………………………………...………...…………..……..……………….….40湿式排气管单机-L…………………………………………....……..………………………...……………...…带散热器-L………………………………………………………………….…………………..….带热交换器-L……………………………………………….………………….………………......海水泵——热交换器最小流量-L/min…………………………………………………….……………..…204热交换器进口最大压力-kPa……………………………………………………………….….………….…345标准节温器温度调节范围-℃………………………………………………………………………..…82-93发动机水泵出口最大压力-kPa………………………………………………………………….……….….276最大膨胀空间（冷却系统总量%）…………………………………………………………..…………….5%润滑系统机油压力低怠速时-kPa……………………………………………………….…
