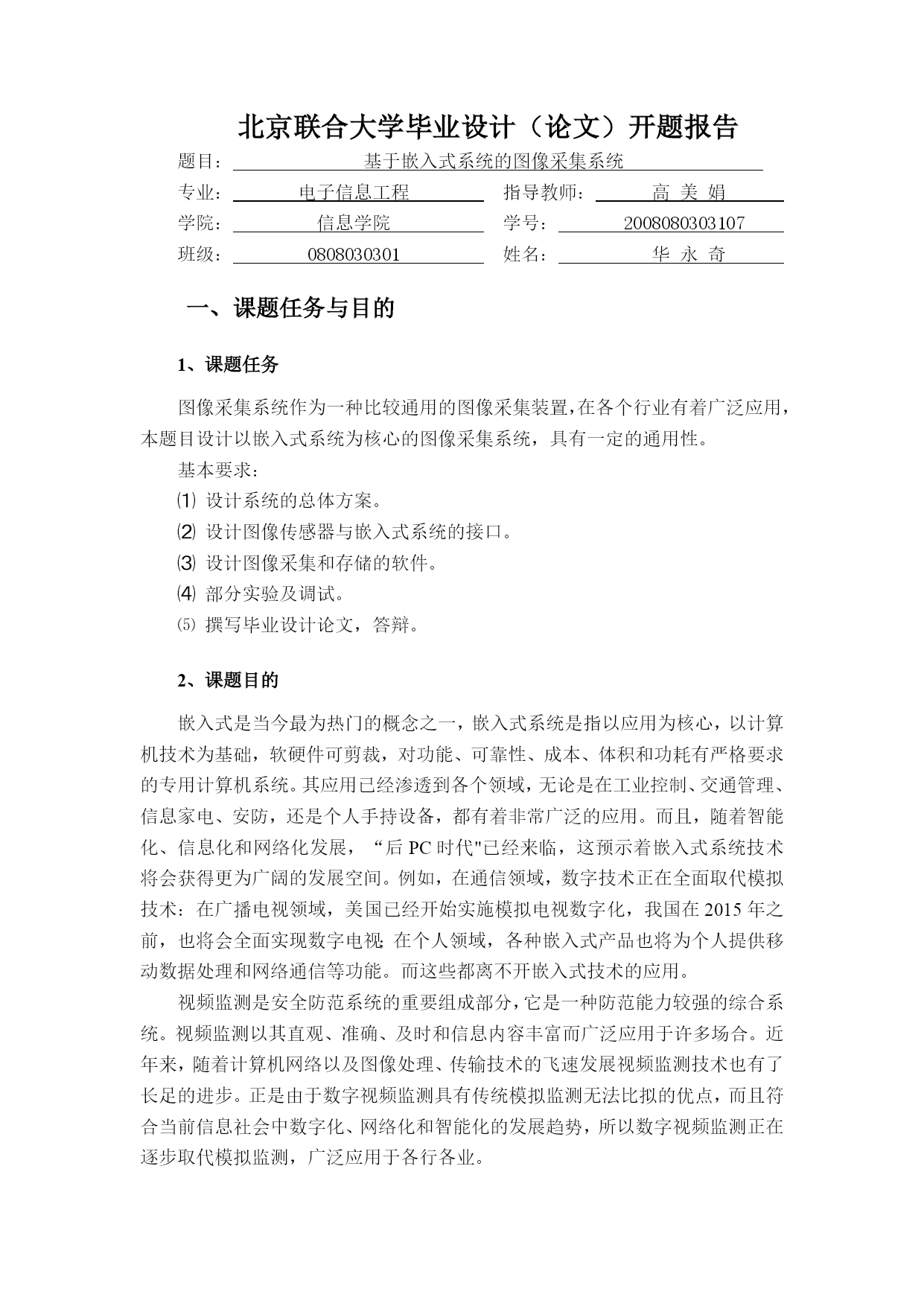

北京联合大学毕业设计（论文）开题报告题目：基于嵌入式系统的图像采集系统专业：电子信息工程指导教师：高美娟学院：信息学院学号：2008080303107班级：0808030301姓名：华永奇一、课题任务与目的1、课题任务图像采集系统作为一种比较通用的图像采集装置，在各个行业有着广泛应用，本题目设计以嵌入式系统为核心的图像采集系统，具有一定的通用性。基本要求：设计系统的总体方案。设计图像传感器与嵌入式系统的接口。设计图像采集和存储的软件。部分实验及调试。⑸撰写毕业设计论文，答辩。2、课题目的嵌入式是当今最为热门的概念之一，嵌入式系统是指以应用为核心，以计算机技术为基础，软硬件可剪裁，对功能、可靠性、成本、体积和功耗有严格要求的专用计算机系统。其应用已经渗透到各个领域，无论是在工业控制、交通管理、信息家电、安防，还是个人手持设备，都有着非常广泛的应用。而且，随着智能化、信息化和网络化发展，“后PC时代"已经来临，这预示着嵌入式系统技术将会获得更为广阔的发展空间。例如，在通信领域，数字技术正在全面取代模拟技术：在广播电视领域，美国已经开始实施模拟电视数字化，我国在2015年之前，也将会全面实现数字电视；在个人领域，各种嵌入式产品也将为个人提供移动数据处理和网络通信等功能。而这些都离不开嵌入式技术的应用。视频监测是安全防范系统的重要组成部分，它是一种防范能力较强的综合系统。视频监测以其直观、准确、及时和信息内容丰富而广泛应用于许多场合。近年来，随着计算机网络以及图像处理、传输技术的飞速发展视频监测技术也有了长足的进步。正是由于数字视频监测具有传统模拟监测无法比拟的优点，而且符合当前信息社会中数字化、网络化和智能化的发展趋势，所以数字视频监测正在逐步取代模拟监测，广泛应用于各行各业。对于本毕设的研究，即对结合了嵌入式、网络、图像处理和传输技术于一体的嵌入式网络视频图像监测系统的研究，意义是明显的。不但有助于我们解决传统监测系统的缺点，提高监测系统功能，而且更是有实际意义，例如国内城镇化与城市建设、安全事故频发地区，智能家居和病人监测等，这些方面都需要有新一代的监测系统保证。本毕业设计主要是针对病人监测而提出的初步解决方案。二、调研资料情况1、国内外现状⑴视频监测系统现状视频监测系统发展了短短二十几年的时问，从最早的模拟检测到前些年的数字监测，再到现在方兴未艾的网络视频监测，发生了翻天覆地的变化。从技术角度出发视频监测系统的发展划分为三代：传统的模拟信号视频监测这类系统主要是以模拟设备为主的闭路电视监测系统，图像信息以模拟信号在视频电缆中传输，一般传输距离不能太远。本地模拟信号监测系统主要由摄像机、视频矩阵、监视器、卡带式录像机(VCR)等组成，利用视频传输线将来自摄像机的视频连接到监视器上，利用视频矩阵主机，采用键盘进行切换和控制，录像采用使用磁带的长时间录像机。主要应用于安保、生产管理场合等小范围内的监测。这种方式传输距离有限，无法入网、监测方式单一以及存储信号耗费大量存储介质等缺点。基于PC的多媒体监测20世纪90年代中期，基于PC的多媒体监测随着数字视频压缩编码技术的发展而产生，PC机的普及也推动了此类技术的发展。系统在远端有若干个摄像机、各种视频采集设备，获取图像信息，经过视频压缩卡处理，通过通信网络将这些信息传到监测中心。这类监测系统功能较强，便于现场操作，但稳定性不够好，结构复杂，视频前端(如CCD等视频信号的采集、压缩、通信)较为复杂，可靠性不高，功耗高，费用高；需要有多人值守；同时，软件的开放性也不好，传输距离明显受限。PC机也需专人管理，特别是在环境或空间不适宣的监测点，这种方式不理想。③基于嵌入式的网络视频监测视频监测系统越来越多的应用于各个领域，比如，智能小区、银行的安全监测，医院病房的监护，工厂车问的现场视频监测以及应用于远程网络实验中观看实验设备、观看操作、查看实验结果等等。对于视频监测系统的要求也是越来越高：实时性好、可靠性高、操作简单、可以接入网络。这样的数字化、网络化、低成本的视频监测系统的开发与设计正受到重视。20世纪90年代末，随着计算机、网络、电子与通信、图像处理等技术的飞速发展，基于嵌入式技术的远程网络视频监测技术应用而生。这类视频监测系统集中了多媒体技术、数字图像处理、网络传输、嵌入式等最新技术。第三代视频监测技术不仅仅可解决图像传输、远程控制、现场信号采集等监测功能，还可提供高质量的监测图像和便捷的监测方式。它的主要原理是：嵌入式服务端采用微处理器和嵌入式实时操作系统，结合网络技术，将采集来的视频图像经过压缩处理，传输到网络，实现网络视频监测。嵌入式视频监测系统以其小巧、灵活、低成本、性能稳定、高性能的特点而独具优势，结合TCP／L
