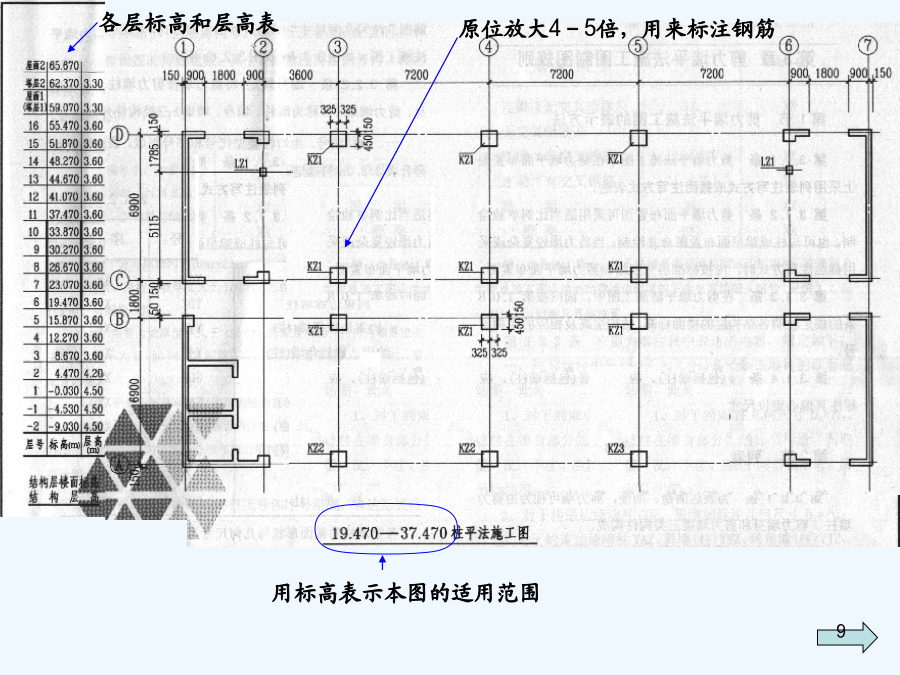

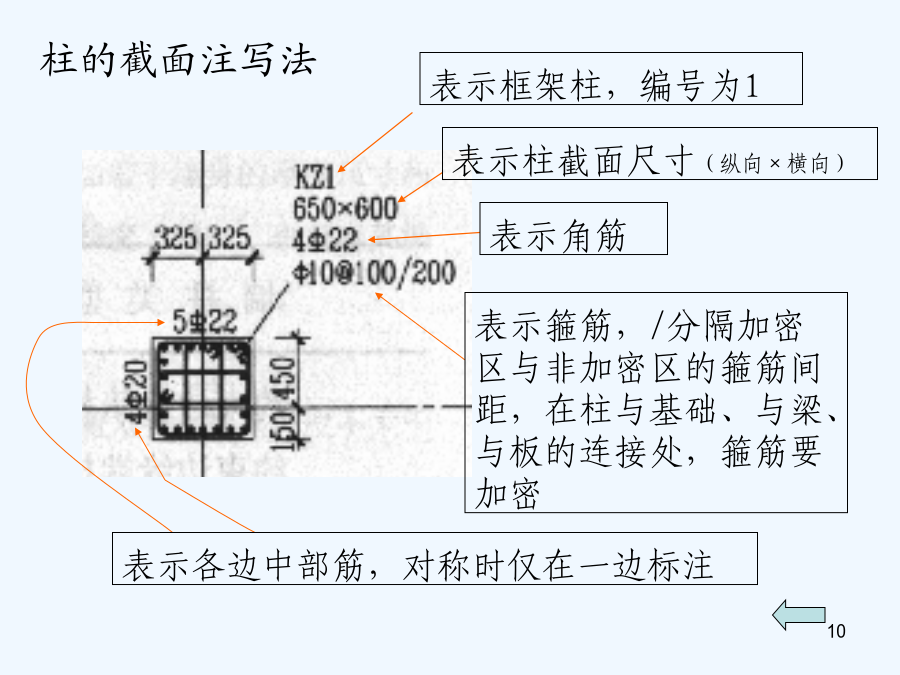

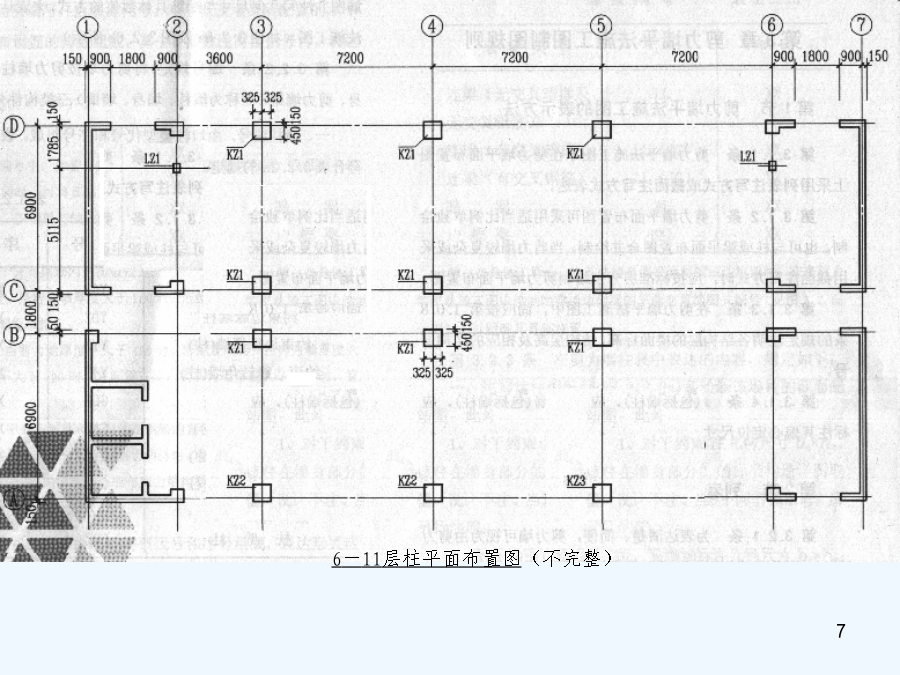

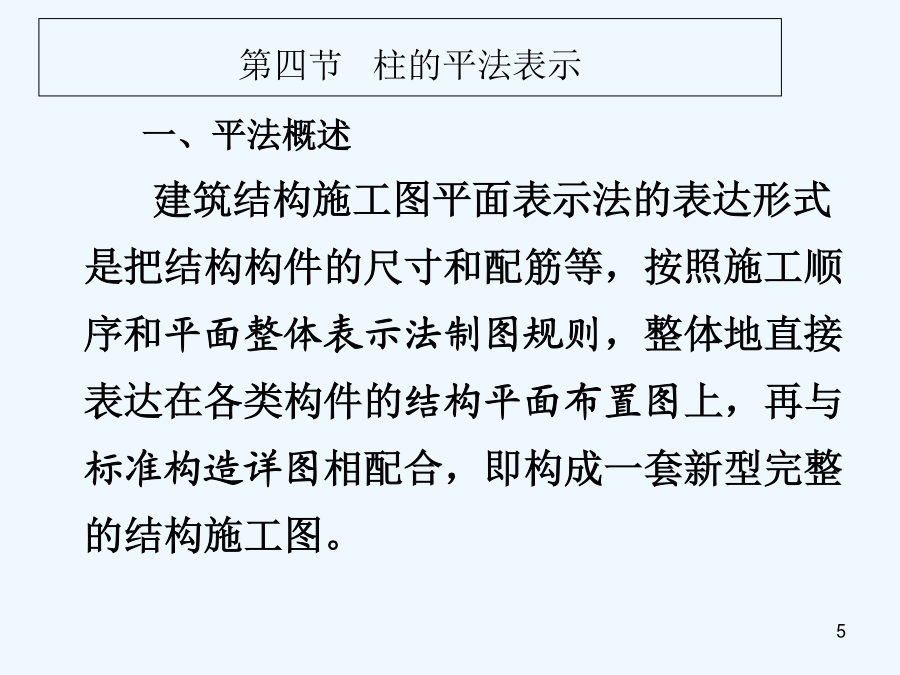

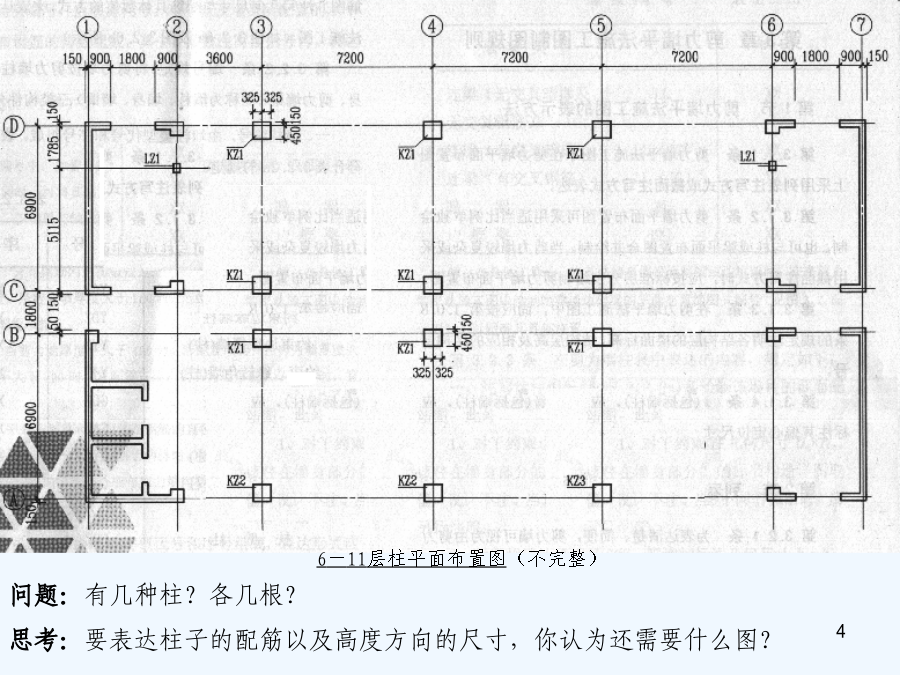

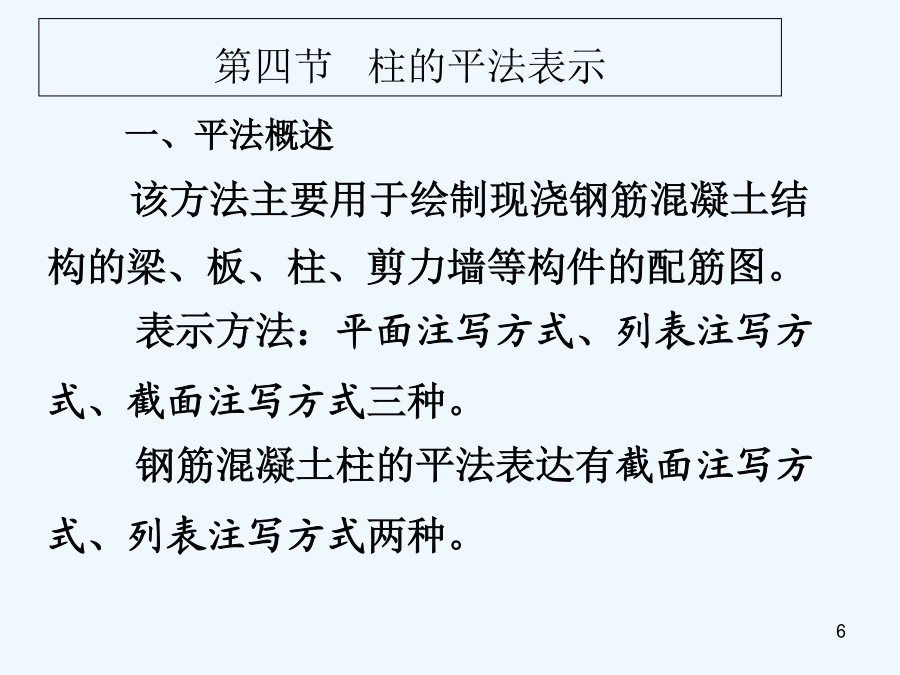

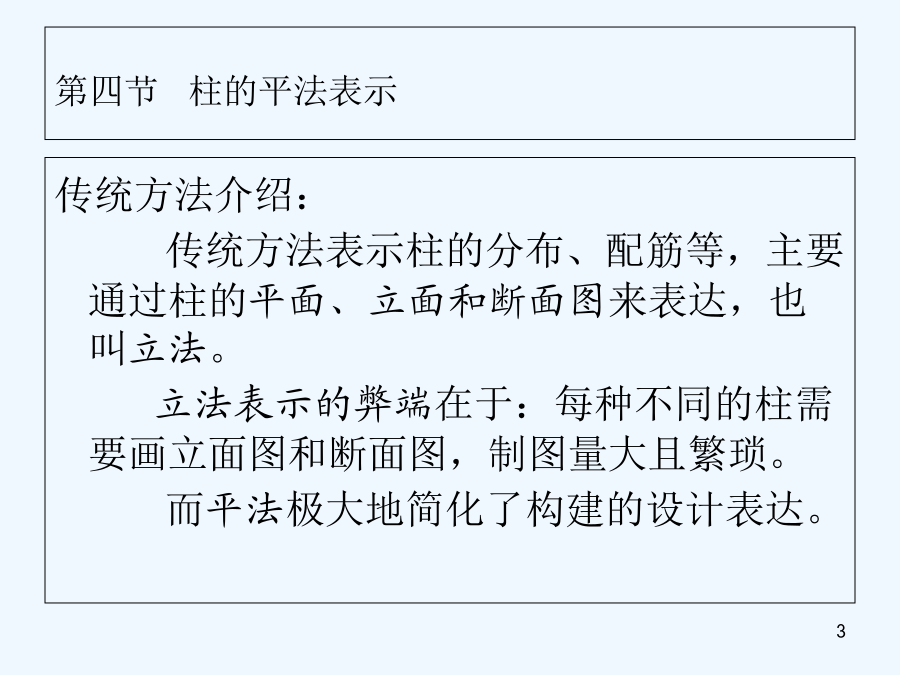

柱的平法表示第四节柱的平法表示第四节柱的平法表示问题:有几种柱?各几根?思考:要表达柱子的配筋以及高度方向的尺寸,你认为还需要什么图?第四节柱的平法表示第四节柱的平法表示6-11层柱平面布置图(不完整)大家应该也有点累了,稍作休息6-11层柱平面布置图(不完整)表示框架柱,编号为1练习柱的列表注写法小结
