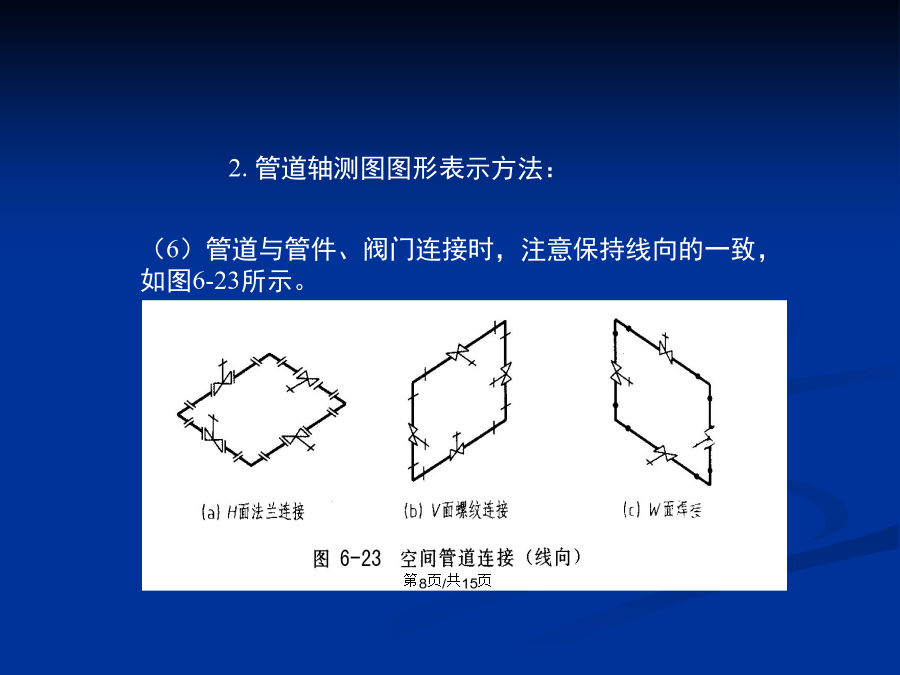

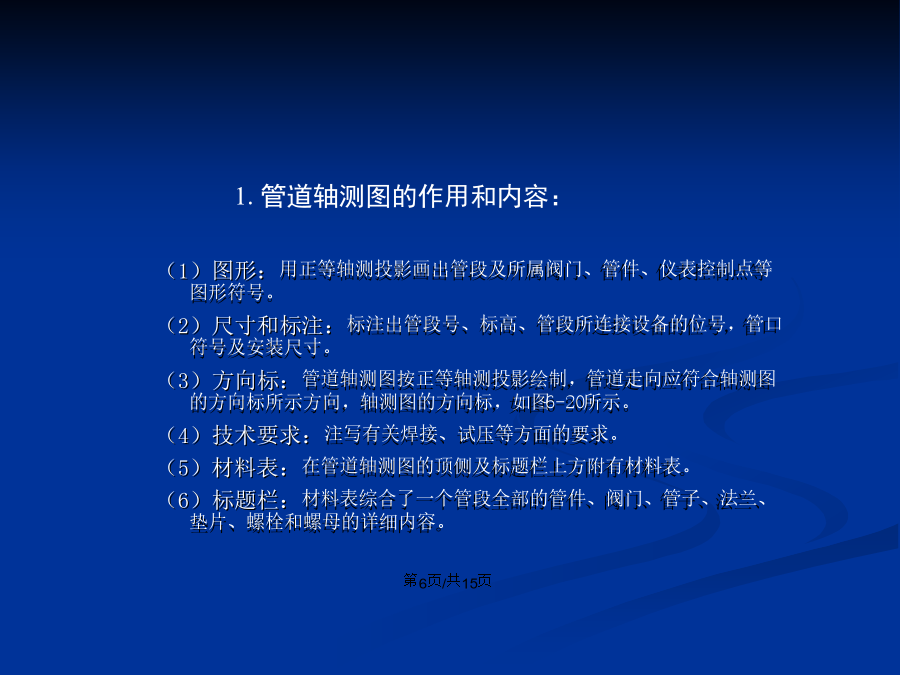

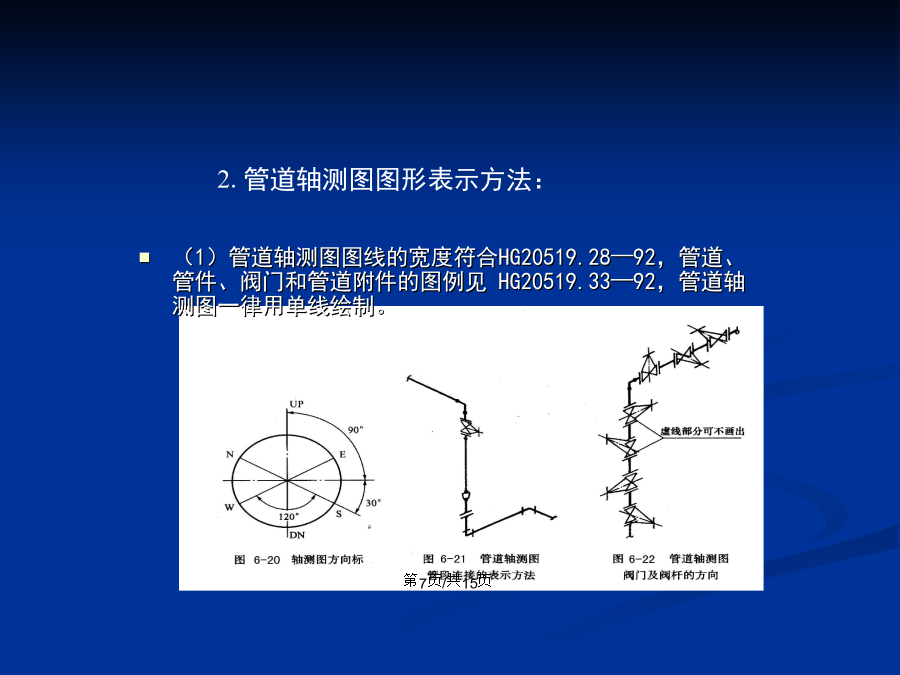

会计学5.1概述5.2管架和管道的安装布置（典型设备）5.3管道布置图5.4管道轴测图、管口方位图和管件图5.3管道布置图5.4管道轴测图、管口方位图和管件图一、管道轴测图1.管道轴测图的作用和内容：2.管道轴测图图形表示方法：2.管道轴测图图形表示方法：2.管道轴测图图形表示方法：3.管道轴测图的尺寸与标注管口方位图的作用与内容管口方位图是设备制造时确定各管口方位、支座及地脚焊栓相对位置的图样，也是安装设备时确定方位的依据。内容：(1)视图：表示设备上各管口的方位情况。(2)尺寸及标注：标明各管口以及管口的方位情况。(3)方向标。(4)管口符号及管口表(5)必要的说明(6)标题栏/三、管架图四、管件图
