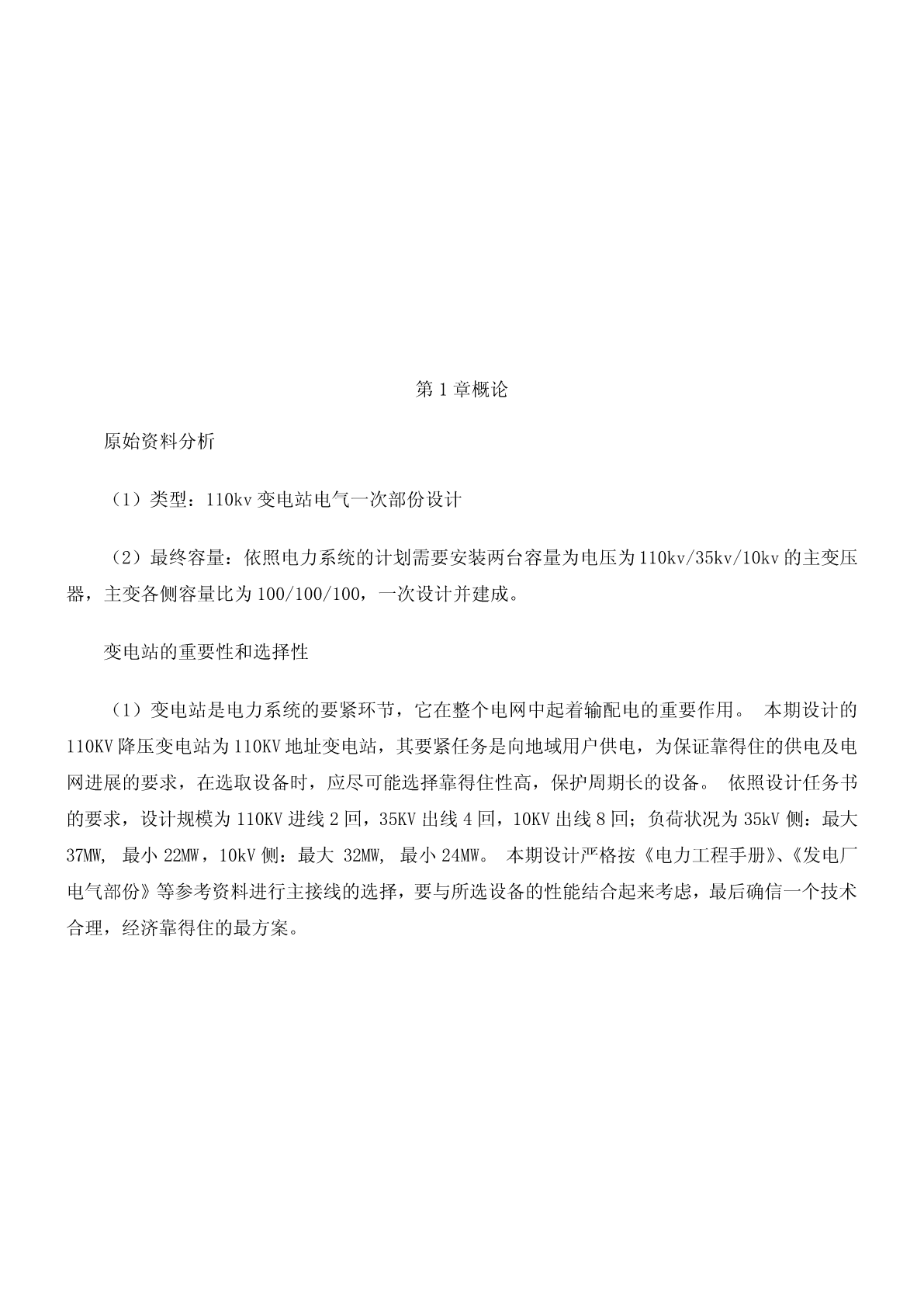

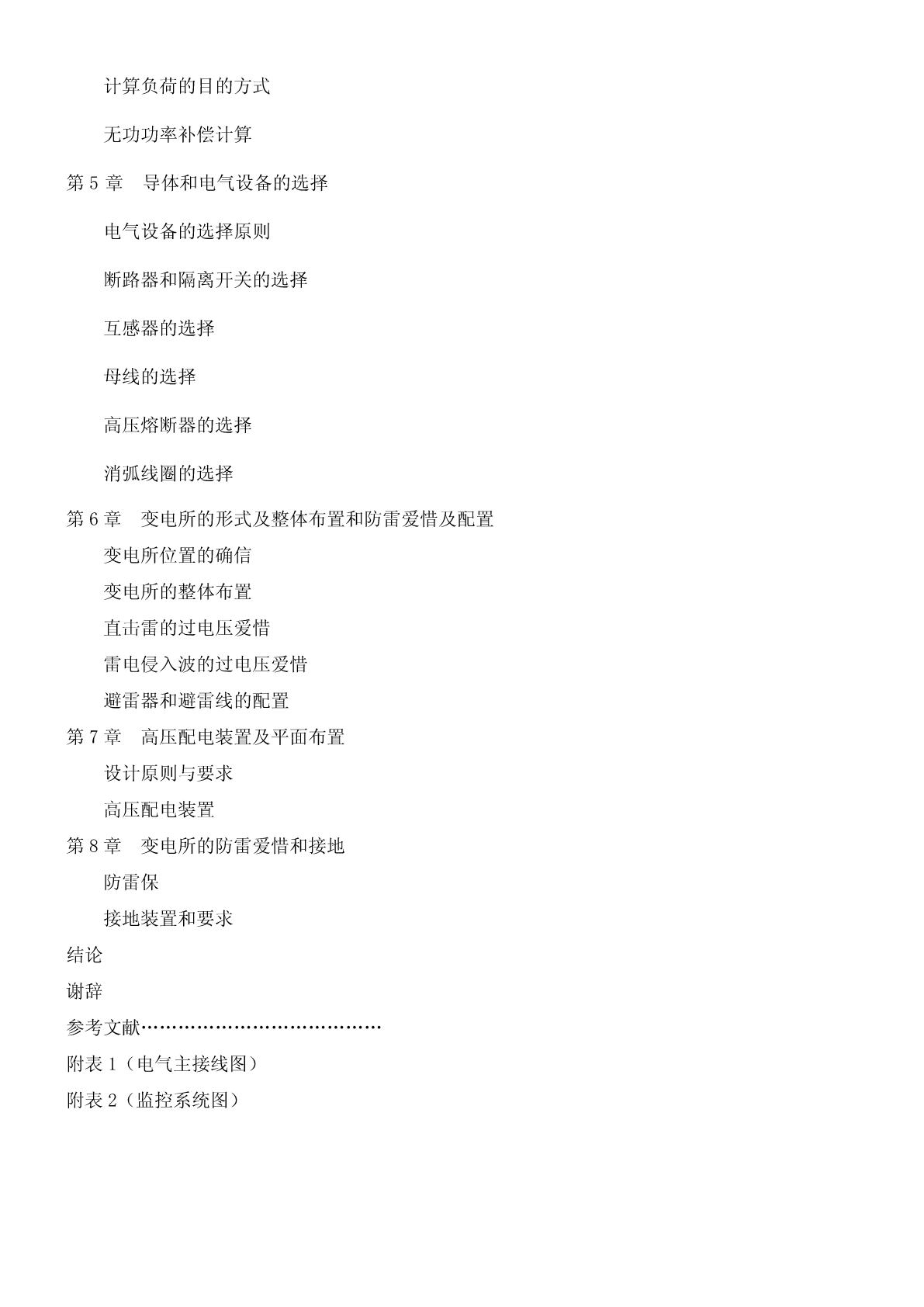

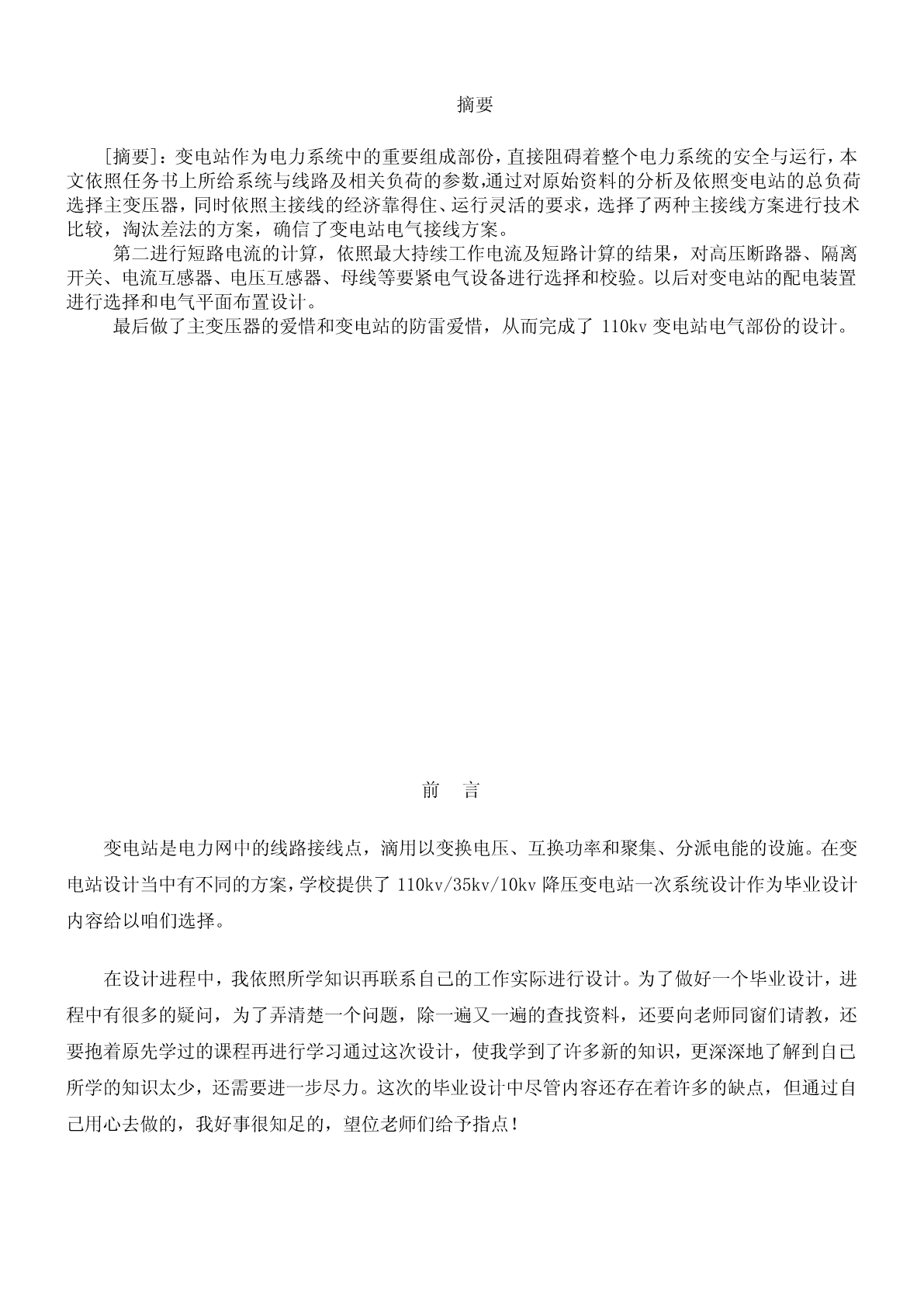

110kv变电站电气一次部份设计目录摘要前言第1章概论原始资料的分析变电站的重要性和选择性第2章主变压器容量、型号和台数的选主变压器台数的选择主变压器的选择主变型号选择变电站设计规程规定第3章电气主接线的选择选择原则主接线设计的大体要求及原则主接线的大体形式和特点变电站的各侧主接线方案的拟定第4章短路电流的计算与负荷计算短路计算的目的及假设短路电流计算步骤短路电流计算的方式与计算结果计算负荷的目的方式无功功率补偿计算第5章导体和电气设备的选择电气设备的选择原则断路器和隔离开关的选择互感器的选择母线的选择高压熔断器的选择消弧线圈的选择第6章变电所的形式及整体布置和防雷爱惜及配置变电所位置的确信变电所的整体布置直击雷的过电压爱惜雷电侵入波的过电压爱惜避雷器和避雷线的配置第7章高压配电装置及平面布置设计原则与要求高压配电装置第8章变电所的防雷爱惜和接地防雷保接地装置和要求结论谢辞参考文献…………………………………附表1（电气主接线图）附表2（监控系统图）摘要[摘要]：变电站作为电力系统中的重要组成部份，直接阻碍着整个电力系统的安全与运行，本文依照任务书上所给系统与线路及相关负荷的参数，通过对原始资料的分析及依照变电站的总负荷选择主变压器，同时依照主接线的经济靠得住、运行灵活的要求，选择了两种主接线方案进行技术比较，淘汰差法的方案，确信了变电站电气接线方案。第二进行短路电流的计算，依照最大持续工作电流及短路计算的结果，对高压断路器、隔离开关、电流互感器、电压互感器、母线等要紧电气设备进行选择和校验。以后对变电站的配电装置进行选择和电气平面布置设计。最后做了主变压器的爱惜和变电站的防雷爱惜，从而完成了110kv变电站电气部份的设计。前言变电站是电力网中的线路接线点，滴用以变换电压、互换功率和聚集、分派电能的设施。在变电站设计当中有不同的方案，学校提供了110kv/35kv/10kv降压变电站一次系统设计作为毕业设计内容给以咱们选择。在设计进程中，我依照所学知识再联系自己的工作实际进行设计。为了做好一个毕业设计，进程中有很多的疑问，为了弄清楚一个问题，除一遍又一遍的查找资料，还要向老师同窗们请教，还要抱着原先学过的课程再进行学习通过这次设计，使我学到了许多新的知识，更深深地了解到自已所学的知识太少，还需要进一步尽力。这次的毕业设计中尽管内容还存在着许多的缺点，但通过自己用心去做的，我好事很知足的，望位老师们给予指点！第1章概论原始资料分析（1）类型：110kv变电站电气一次部份设计（2）最终容量：依照电力系统的计划需要安装两台容量为电压为110kv/35kv/10kv的主变压器，主变各侧容量比为100/100/100，一次设计并建成。变电站的重要性和选择性（1）变电站是电力系统的要紧环节，它在整个电网中起着输配电的重要作用。本期设计的110KV降压变电站为110KV地址变电站，其要紧任务是向地域用户供电，为保证靠得住的供电及电网进展的要求，在选取设备时，应尽可能选择靠得住性高，保护周期长的设备。依照设计任务书的要求，设计规模为110KV进线2回，35KV出线4回，10KV出线8回；负荷状况为35kV侧：最大37MW,最小22MW，10kV侧：最大32MW,最小24MW。本期设计严格按《电力工程手册》、《发电厂电气部份》等参考资料进行主接线的选择，要与所选设备的性能结合起来考虑，最后确信一个技术合理，经济靠得住的最方案。第2章主变压器容量、型号和台数的选择主变压器台数的选择在《电力工程电气设计手册》中可知：“对大城市郊区的一次变电站，在中、低压已组成环网的情形下，变电站以装设两台主变压器为宜”。在运行或检修时，能够一台工作，一台备用或检修，并非阻碍供电，也能够两台并列运行，依照设计任务书中所示本变电站为地址变电站，且出线回路数较多，为保证供电的靠得住性，参照规程要求，宜选用两台主变压器。主变压器的选择主变压器容量应依照负荷情形进行选择。在《电力工程电气设计手册》中规定关于装设两台及以上主变压器的变电所，应知足一台主变停运时，其余变压器容量应能保证全数负荷的70%—80%为保证靠得住供电，幸免一台主变压器故障或检修时阻碍对用户的供电，主变容量定为总负荷的70%—80%，容量计算如下：已知35KV侧最大负荷为37MW,cosΦ=。主变型号选择本变电站在110KV,35KV,10KV三
