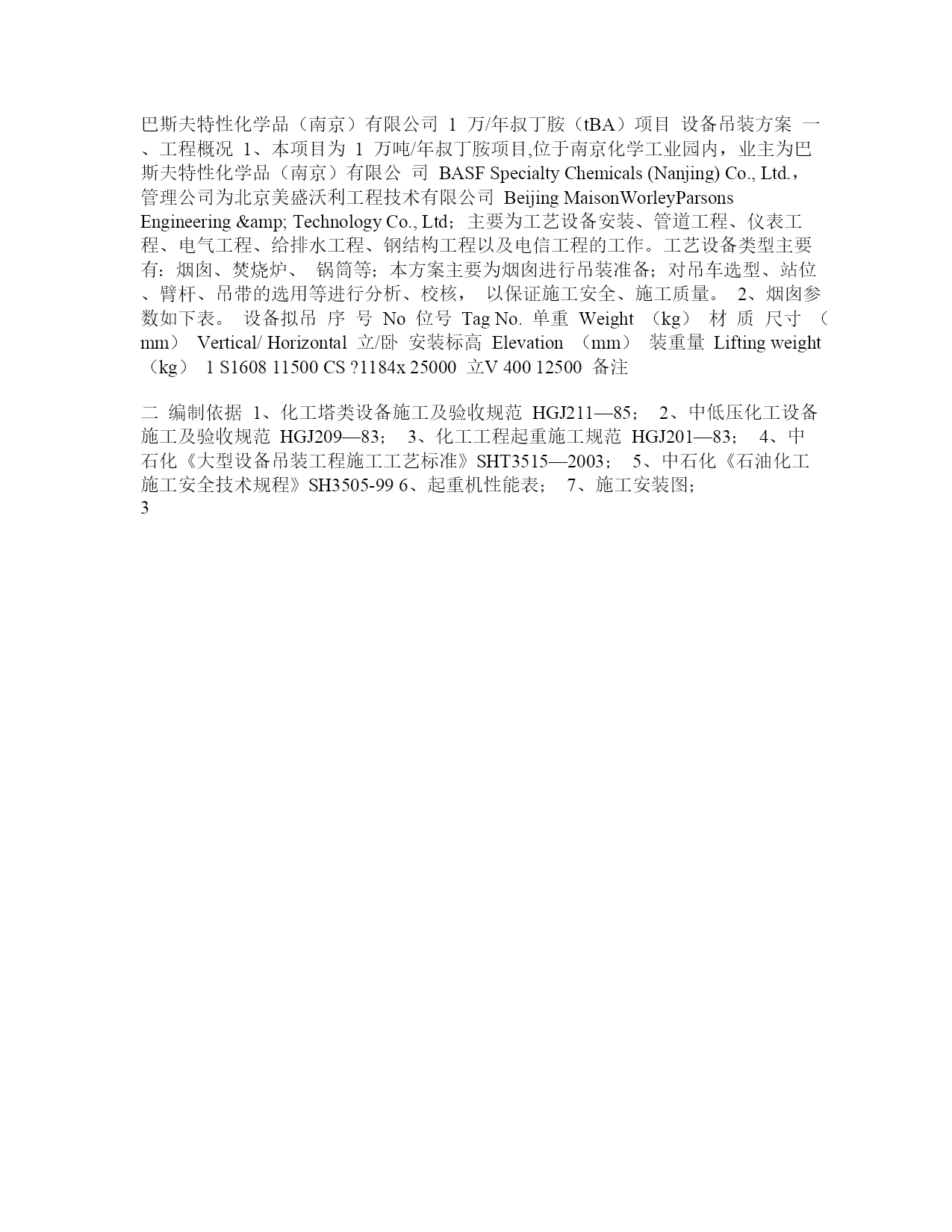

巴斯夫特性化学品（南京）有限公司1万吨/年叔丁胺项目BASFNJtBAProject烟囱吊装专项施工方案编制：审核：批准：NanjingChemicalConstructionCo.,Ltd.南京南化建设有限公司2012.11.81目录Tableofcontents一、工程概况------------------------------------------------------------------3二、编制依据------------------------------------------------------------------3三、吊装方法的选择---------------------------------------------------------4四、吊装前的准备工作------------------------------------------------------4五、吊装计算与验算---------------------------------------------------------6六、吊装程序、工艺及人员安排----------------------------------------9七、质量保证措施-----------------------------------------------------------11八、安全技术措施-----------------------------------------------------------11九、吊装平面布置图--------------------------------------------------------132巴斯夫特性化学品（南京）有限公司1万/年叔丁胺（tBA）项目设备吊装方案一、工程概况1、本项目为1万吨/年叔丁胺项目,位于南京化学工业园内，业主为巴斯夫特性化学品（南京）有限公司BASFSpecialtyChemicals(Nanjing)Co.,Ltd.，管理公司为北京美盛沃利工程技术有限公司BeijingMaisonWorleyParsonsEngineering&TechnologyCo.,Ltd；主要为工艺设备安装、管道工程、仪表工程、电气工程、给排水工程、钢结构工程以及电信工程的工作。工艺设备类型主要有：烟囱、焚烧炉、锅筒等；本方案主要为烟囱进行吊装准备；对吊车选型、站位、臂杆、吊带的选用等进行分析、校核，以保证施工安全、施工质量。2、烟囱参数如下表。设备拟吊序号No位号TagNo.单重Weight（kg）材质尺寸（mm）Vertical/Horizontal立/卧安装标高Elevation（mm）装重量Liftingweight（kg）1S160811500CS?1184x25000立V40012500备注二编制依据1、化工塔类设备施工及验收规范HGJ211—85；2、中低压化工设备施工及验收规范HGJ209—83；3、化工工程起重施工规范HGJ201—83；4、中石化《大型设备吊装工程施工工艺标准》SHT3515—2003；5、中石化《石油化工施工安全技术规程》SH3505-996、起重机性能表；7、施工安装图；38、HSE规范。三、吊装方法的选择本工程设备中：烟囱为立式设备，拟采用辅助吊车溜尾，主吊车吊装就位，根据设备吊装参数，拟选用XZJ5550JQZ130K型130T汽车吊主吊，另选用LTM1120型25T汽车吊辅吊。130吨汽车吊工况：工作半径18m，杆长37.84m，吊装能力16.9T；25T汽车吊工况：工作半径6m,杆长10.1m,吊装能力15.8T。两台吊车总吊装能力=16.9+15.8=32.7T。主要设备吊装数据表设备位号设备重量设备尺寸设备安装标高主吊吊车型号XZJ5550JQ350Z130K型130T18吊装能力吊带及吊索选用吊装半径杆长辅吊型号S160811500?1184x2500037.8416.9QY25K5四、吊装前的准备工作4.1、基础验收及处理1）安装前，设备基础必须正式交接验收，测量记录，砼强度试验报告及其它技术资料齐全，基础上应明显地画出标高基准线，纵横中心线；并应有沉降观测水准点；2）基础外观没有裂纹、蜂窝、空洞及露筋等缺陷；3）设备基础各尺寸及位置偏差应符合HGJ211—85或HGJ209—83规范要求：4）地脚螺栓的螺纹部分应无损坏和锈蚀；或预留孔符合图纸要求、孔内无杂物；5）基础表面应铲好麻面，并且不得有油垢及疏松层；设置垫铁处应铲平，其水平度允许偏差为2mm/m。4.2、设备的验收及现场摆放1）设备必须符合设计要求，并有出厂合
