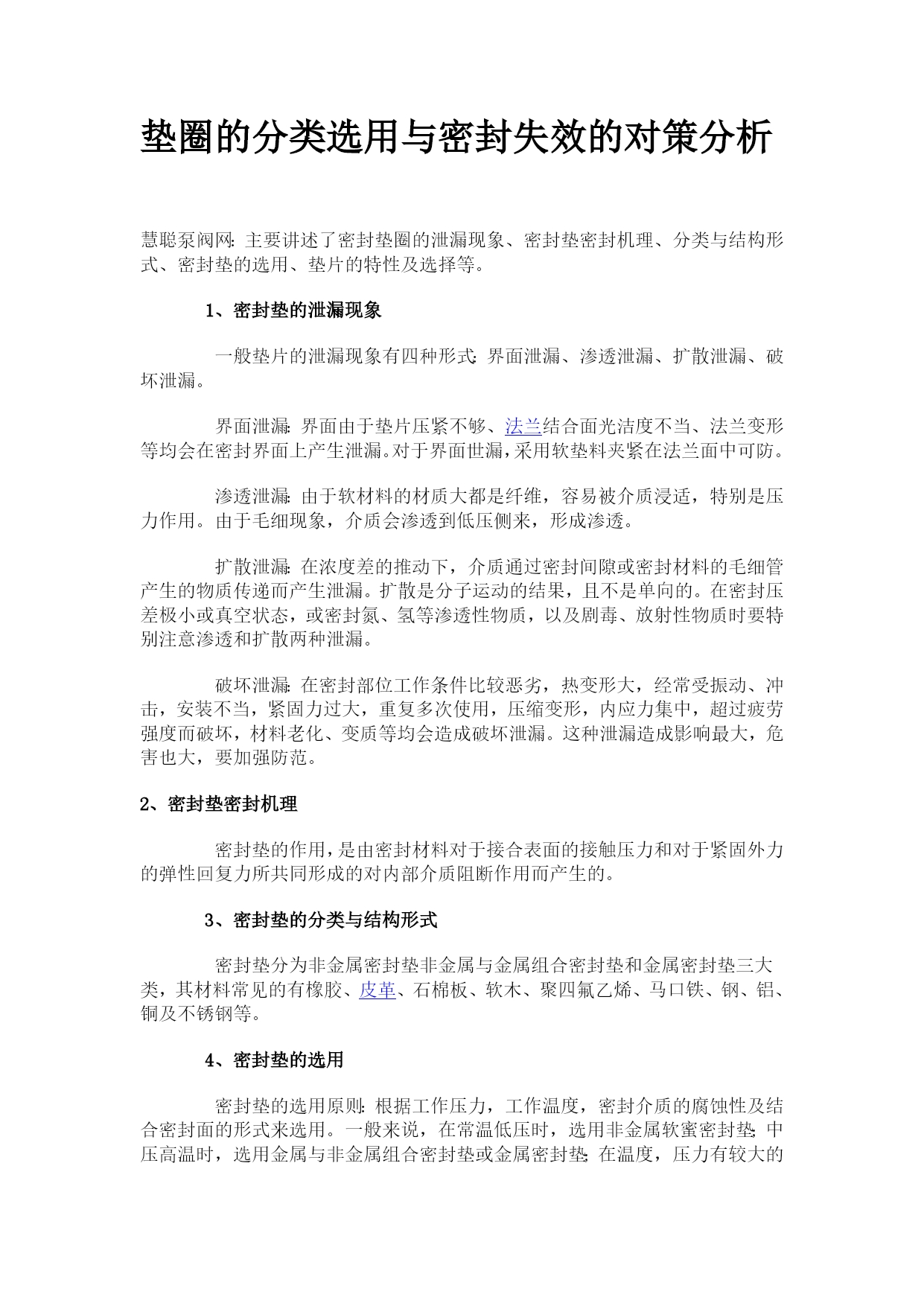

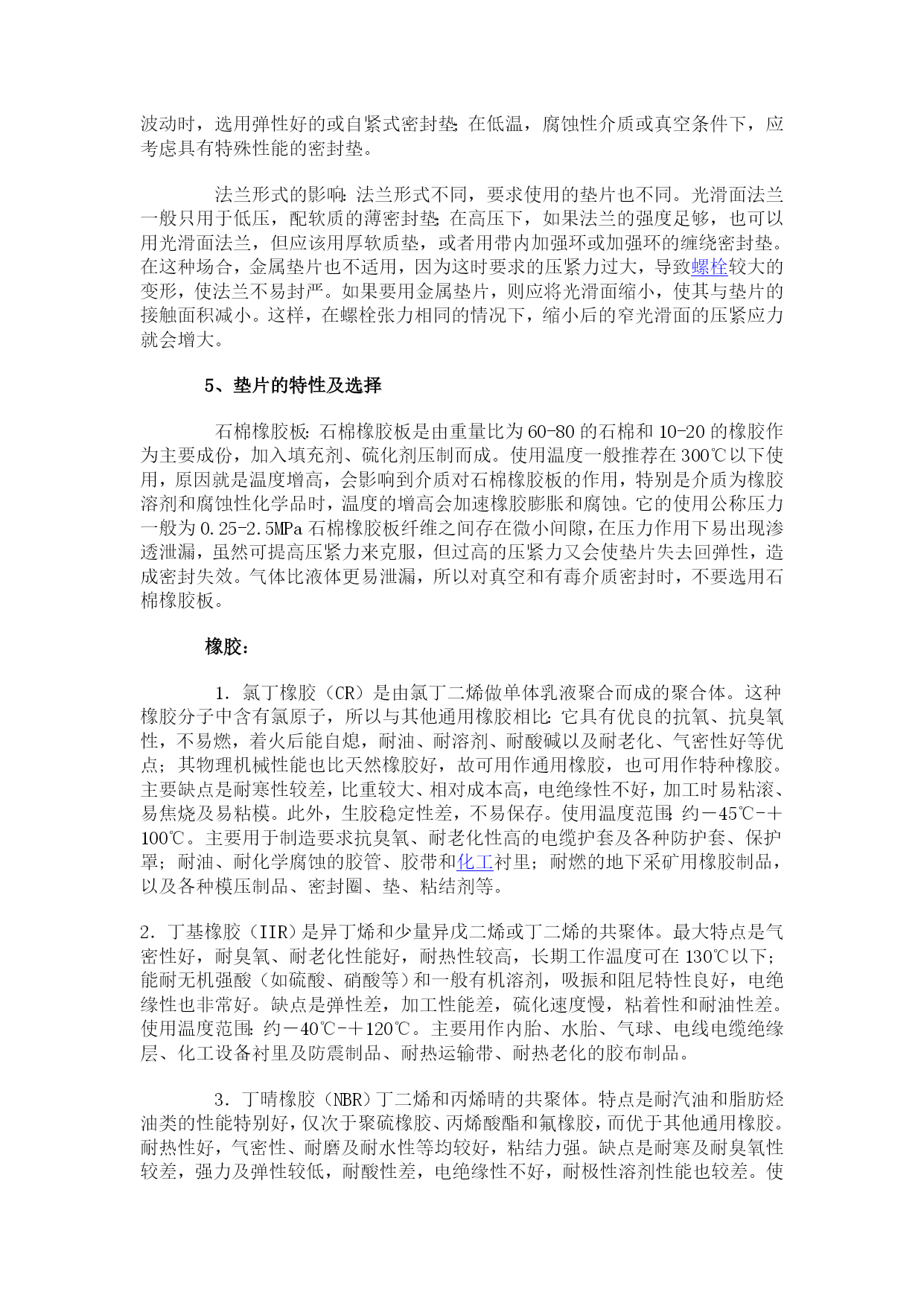

垫圈的分类选用与密封失效的对策分析慧聪泵阀网：主要讲述了密封垫圈的泄漏现象、密封垫密封机理、分类与结构形式、密封垫的选用、垫片的特性及选择等。1、密封垫的泄漏现象一般垫片的泄漏现象有四种形式：界面泄漏、渗透泄漏、扩散泄漏、破坏泄漏。界面泄漏：界面由于垫片压紧不够、HYPERLINK"http://www.search.hc360.com/cgi-bin/seinterface.cgi?word=法兰"\t"_blank"法兰结合面光洁度不当、法兰变形等均会在密封界面上产生泄漏。对于界面世漏，采用软垫料夹紧在法兰面中可防。渗透泄漏：由于软材料的材质大都是纤维，容易被介质浸适，特别是压力作用。由于毛细现象，介质会渗透到低压侧来，形成渗透。扩散泄漏：在浓度差的推动下，介质通过密封间隙或密封材料的毛细管产生的物质传递而产生泄漏。扩散是分子运动的结果，且不是单向的。在密封压差极小或真空状态，或密封氮、氢等渗透性物质，以及剧毒、放射性物质时要特别注意渗透和扩散两种泄漏。破坏泄漏：在密封部位工作条件比较恶劣，热变形大，经常受振动、冲击，安装不当，紧固力过大，重复多次使用，压缩变形，内应力集中，超过疲劳强度而破坏，材料老化、变质等均会造成破坏泄漏。这种泄漏造成影响最大，危害也大，要加强防范。2、密封垫密封机理密封垫的作用，是由密封材料对于接合表面的接触压力和对于紧固外力的弹性回复力所共同形成的对内部介质阻断作用而产生的。3、密封垫的分类与结构形式密封垫分为非金属密封垫非金属与金属组合密封垫和金属密封垫三大类，其材料常见的有橡胶、HYPERLINK"http://www.leather.hc360.com/"\t"_blank"皮革、石棉板、软木、聚四氟乙烯、马口铁、钢、铝、铜及不锈钢等。4、密封垫的选用密封垫的选用原则：根据工作压力，工作温度，密封介质的腐蚀性及结合密封面的形式来选用。一般来说，在常温低压时，选用非金属软蜜密封垫；中压高温时，选用金属与非金属组合密封垫或金属密封垫；在温度，压力有较大的波动时，选用弹性好的或自紧式密封垫；在低温，腐蚀性介质或真空条件下，应考虑具有特殊性能的密封垫。法兰形式的影响：法兰形式不同，要求使用的垫片也不同。光滑面法兰一般只用于低压，配软质的薄密封垫；在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质垫，或者用带内加强环或加强环的缠绕密封垫。在这种场合，金属垫片也不适用，因为这时要求的压紧力过大，导致HYPERLINK"http://www.search.hc360.com/cgi-bin/seinterface.cgi?word=螺栓"\t"_blank"螺栓较大的变形，使法兰不易封严。如果要用金属垫片，则应将光滑面缩小，使其与垫片的接触面积减小。这样，在螺栓张力相同的情况下，缩小后的窄光滑面的压紧应力就会增大。5、垫片的特性及选择石棉橡胶板：石棉橡胶板是由重量比为60-80的石棉和10-20的橡胶作为主要成份，加入填充剂、硫化剂压制而成。使用温度一般推荐在300℃以下使用，原因就是温度增高，会影响到介质对石棉橡胶板的作用，特别是介质为橡胶溶剂和腐蚀性化学品时，温度的增高会加速橡胶膨胀和腐蚀。它的使用公称压力一般为0.25-2.5MPa石棉橡胶板纤维之间存在微小间隙，在压力作用下易出现渗透泄漏，虽然可提高压紧力来克服，但过高的压紧力又会使垫片失去回弹性，造成密封失效。气体比液体更易泄漏，所以对真空和有毒介质密封时，不要选用石棉橡胶板。橡胶：1．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃-＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和HYPERLINK"http://www.chem.hc360.com/"\t"_blank"化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。2．丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：约－40℃
