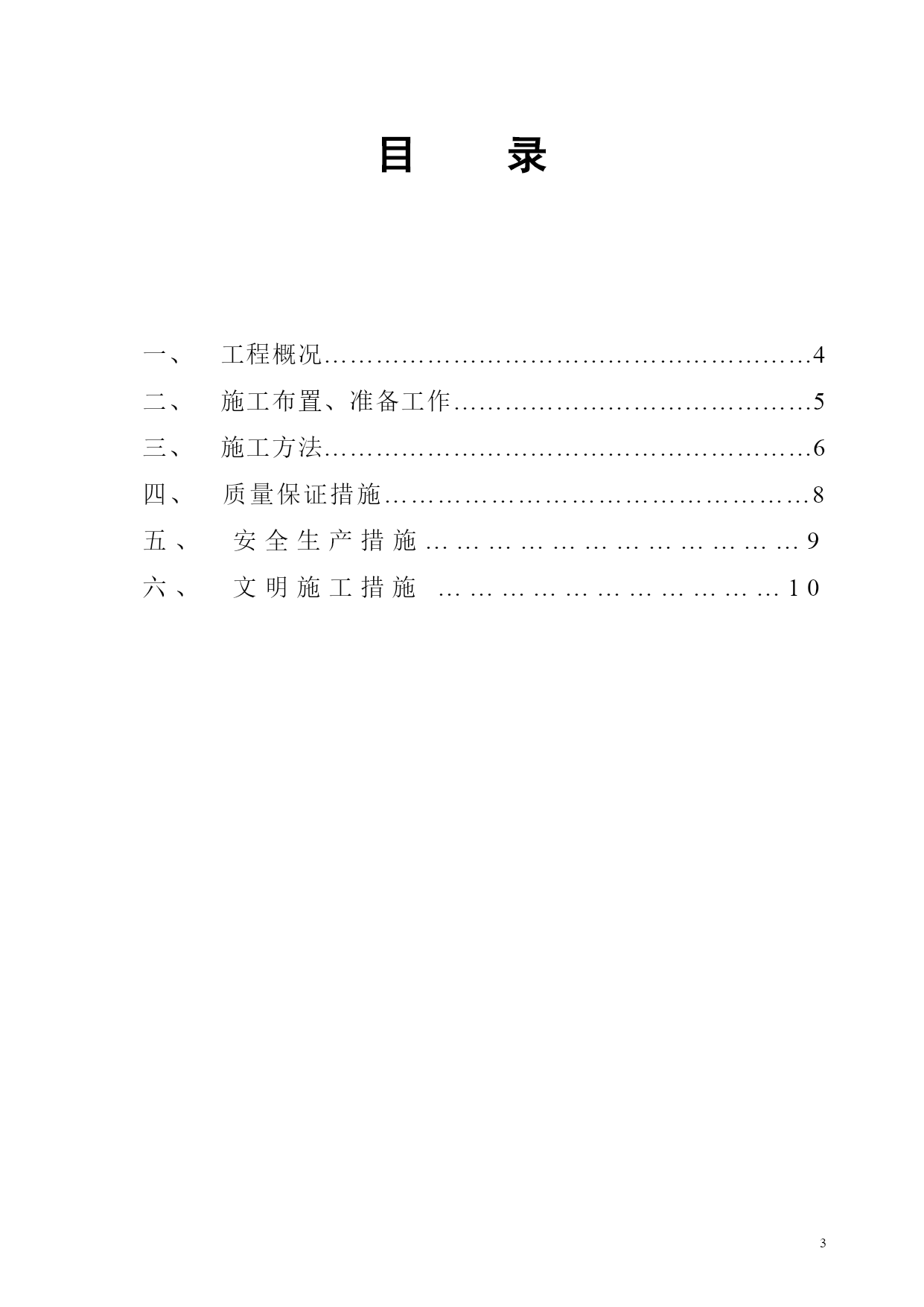

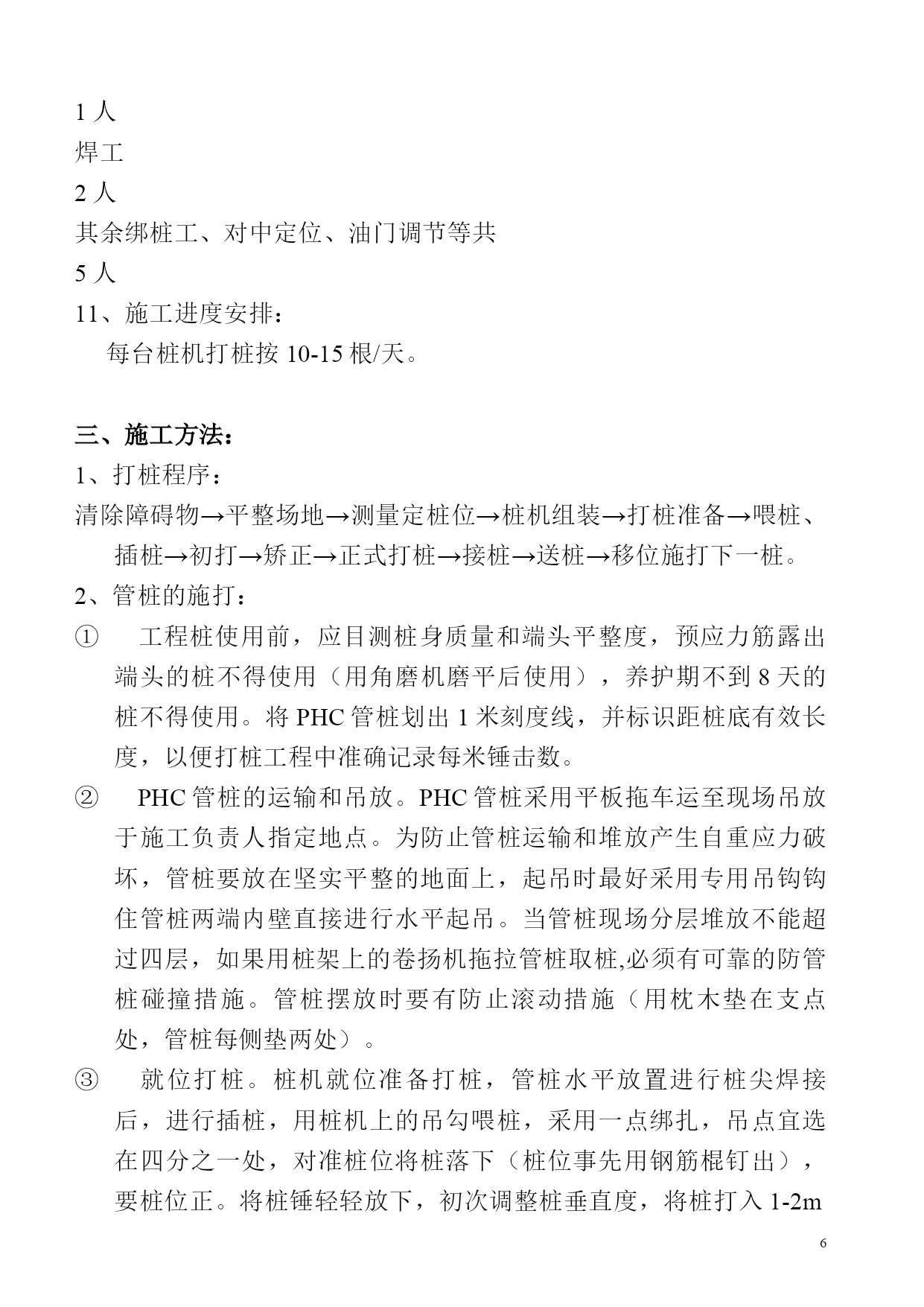

锦绣蓝湾（锦湖别墅区）锤击预制管桩施工组织设计建设单位：南海区海逸房地产有限公司编制单位：广东省构件工程公司佛山分公司工程名称：海逸锦绣蓝湾编制单位（章）：广东省构件工程公司佛山分公司负责人：项目经理：技术负责人：编制人：二00八年五月十日施工组织设计（方案）审批意见书审核审批人：年月日目录工程概况…………………………………………………4施工布置、准备工作……………………………………5施工方法…………………………………………………6质量保证措施…………………………………………8安全生产措施………………………………9文明施工措施……………………………10桩工程施工组织设计工程概况：锦绣蓝湾工程位于里水镇甘蕉村虎头岗。本工程总建筑面积约10293.20平方米，由12幢三层别墅组成，有六幢带半地下室车库，地下室车库层高2.6m。建筑物使用功能为：带庭院的别墅。建设单位：南海区海逸房地产有限公司设计单位：广东启源设计院监理单位：施工单位：广东省构件工程公司佛山分公司本工程设计采用锤击预制砼管桩，管桩采用A型PHC高强预制管桩Φ300×70mm，400×95mm，单桩承载力标准值为650KN、1000KN，DN50柴油锤施打。根据甲方提供的佛山市顺协工程勘察有限公司于2008年2月28日钻勘提交的《岩土工程勘察报告》分析：（ZK36孔为例）。第一层：粉质粘土，褐灰色、灰色、灰黄色，软塑～可塑，粘性一般，主要由粉粘粒组成，局部夹薄层粉砂，层厚4.6m。第二层：粉质粘土：暗红色，可塑～硬塑，粘性较好，为砂砾岩风化残积土，层厚6.9m。第三层：全风化砂砾岩：暗红色，原岩结构基本破坏，尚可辨认沙砾结构，岩芯呈土状、碎屑状，遇水易软化崩解，层厚3.3m。第四层：强风化砂砾岩：暗红色，原岩结构大部分破坏，可辨认为沙砾结构，矿物成分显著变化，岩芯呈碎屑状，局部碎岩块状，层厚12.3m。施工布置准备工作：1、仔细阅读地质资料，对施工图纸进行自审、会审。2、勘察施工现场平整场地、清除障碍物，保证打桩处现场平整、坚实。3、准备施工机具、材料，办理需用手续。4、施工区域电源准备一处。5、测放水准点、控制网线复查，测放桩位线并复测。6、施工前会同建设方、设计、勘察、监理、质监等部门做好试桩工作，确定施打时的技术参数，特别是最后三阵的平均贯入度。7、由于本工程群桩桩台少，大部分为单桩或两桩承台，基本不考虑桩的挤土效应，故打桩的顺序可以方便施工从一端向另一端进行施工。8、打桩机具的准备。机械采用柴油打桩机，行走方式为卷扬机牵拉滚筒式，综合考虑设计要求，工程地质条件、单桩竖向承载力设计值、桩的规格、入土深度等因素，遵循重锤低击的原则，柴油锤选用DN50型号。桩帽用圆筒型，内径应比管外径大20mm，送桩器与管桩匹配，送桩器套筒深度300mm，内径应比管外径大20mm。桩帽和桩锤之间用竖纹硬木作锤垫，厚度不小于150mm，桩帽与管桩头之间设置弹性衬垫（胶合板），经锤击压实后不小于120mm，送桩器与桩头之间设置硬纸板作衬垫。9、本工程工期紧、施工区域较大，为满足进度要求，配置3台DN50桩机同时施工。10、劳动力组织形式施工员3人电工2人每台桩机组成人员：机长1人焊工2人其余绑桩工、对中定位、油门调节等共5人11、施工进度安排：每台桩机打桩按10-15根/天。三、施工方法：1、打桩程序：清除障碍物→平整场地→测量定桩位→桩机组装→打桩准备→喂桩、插桩→初打→矫正→正式打桩→接桩→送桩→移位施打下一桩。2、管桩的施打：①工程桩使用前，应目测桩身质量和端头平整度，预应力筋露出端头的桩不得使用（用角磨机磨平后使用），养护期不到8天的桩不得使用。将PHC管桩划出1米刻度线，并标识距桩底有效长度，以便打桩工程中准确记录每米锤击数。②PHC管桩的运输和吊放。PHC管桩采用平板拖车运至现场吊放于施工负责人指定地点。为防止管桩运输和堆放产生自重应力破坏，管桩要放在坚实平整的地面上，起吊时最好采用专用吊钩钩住管桩两端内壁直接进行水平起吊。当管桩现场分层堆放不能超过四层，如果用桩架上的卷扬机拖拉管桩取桩,必须有可靠的防管桩碰撞措施。管桩摆放时要有防止滚动措施（用枕木垫在支点处，管桩每侧垫两处）。③就位打桩。桩机就位准备打桩，管桩水平放置进行桩尖焊接后，进行插桩，用桩机上的吊勾喂桩，采用一点绑扎，吊点宜选在四分之一处，对准桩位将桩落下（桩位事先用钢筋棍钉出），要桩位正。将桩锤轻轻放下，初次调整桩垂直度，将桩打入1-2m时再次调整桩身垂直度，保证第一节桩垂直度控制在0.5%
