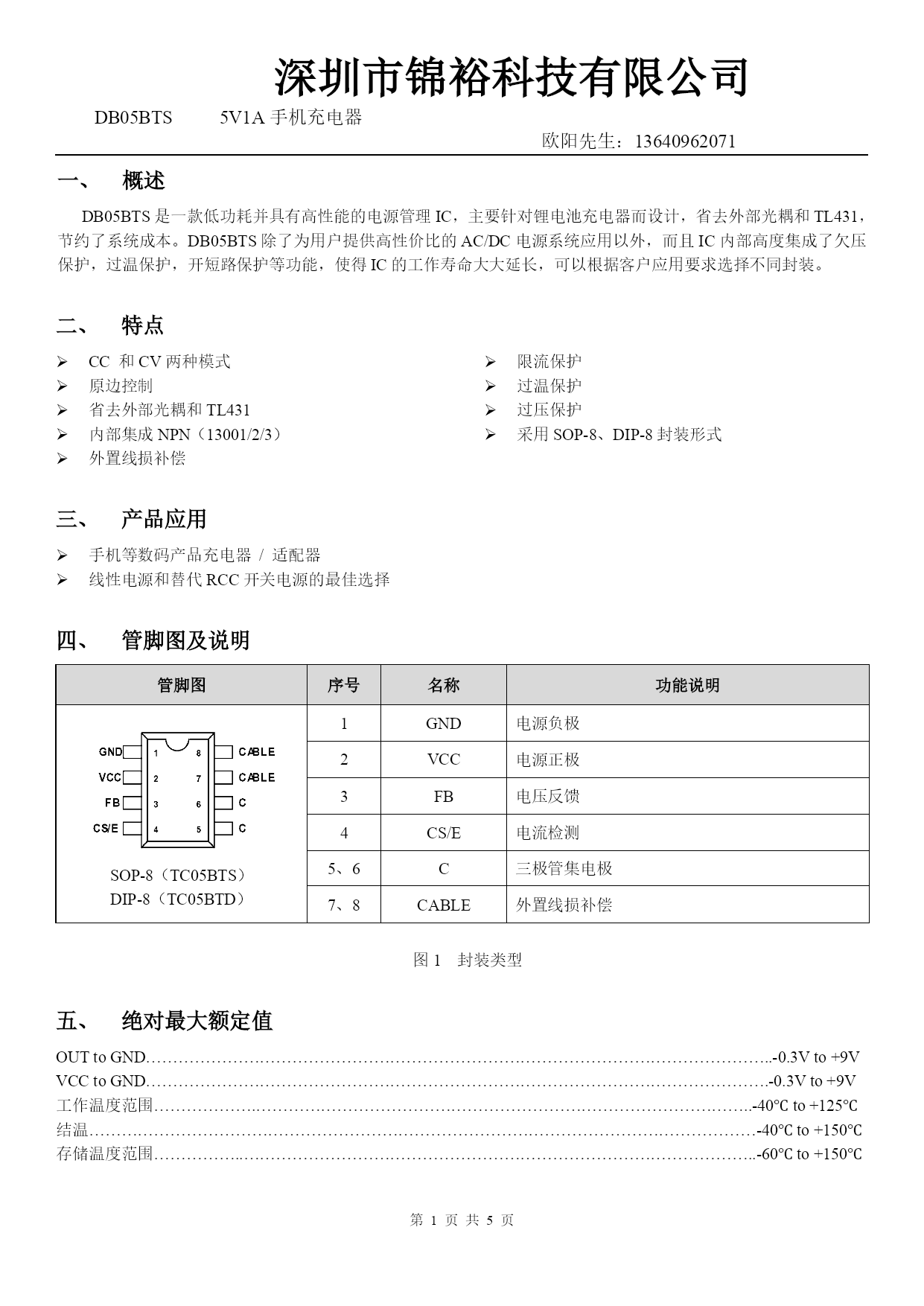

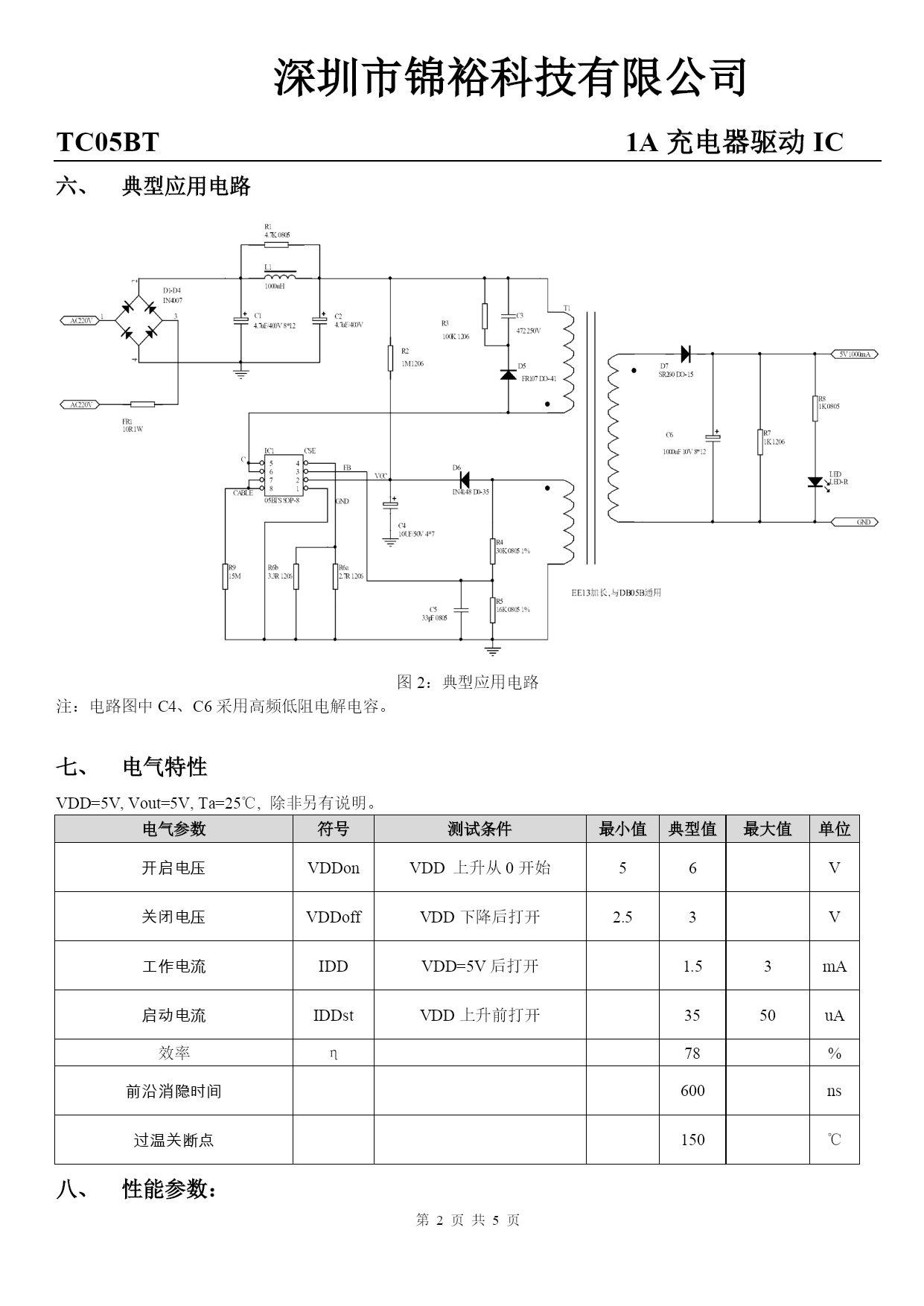

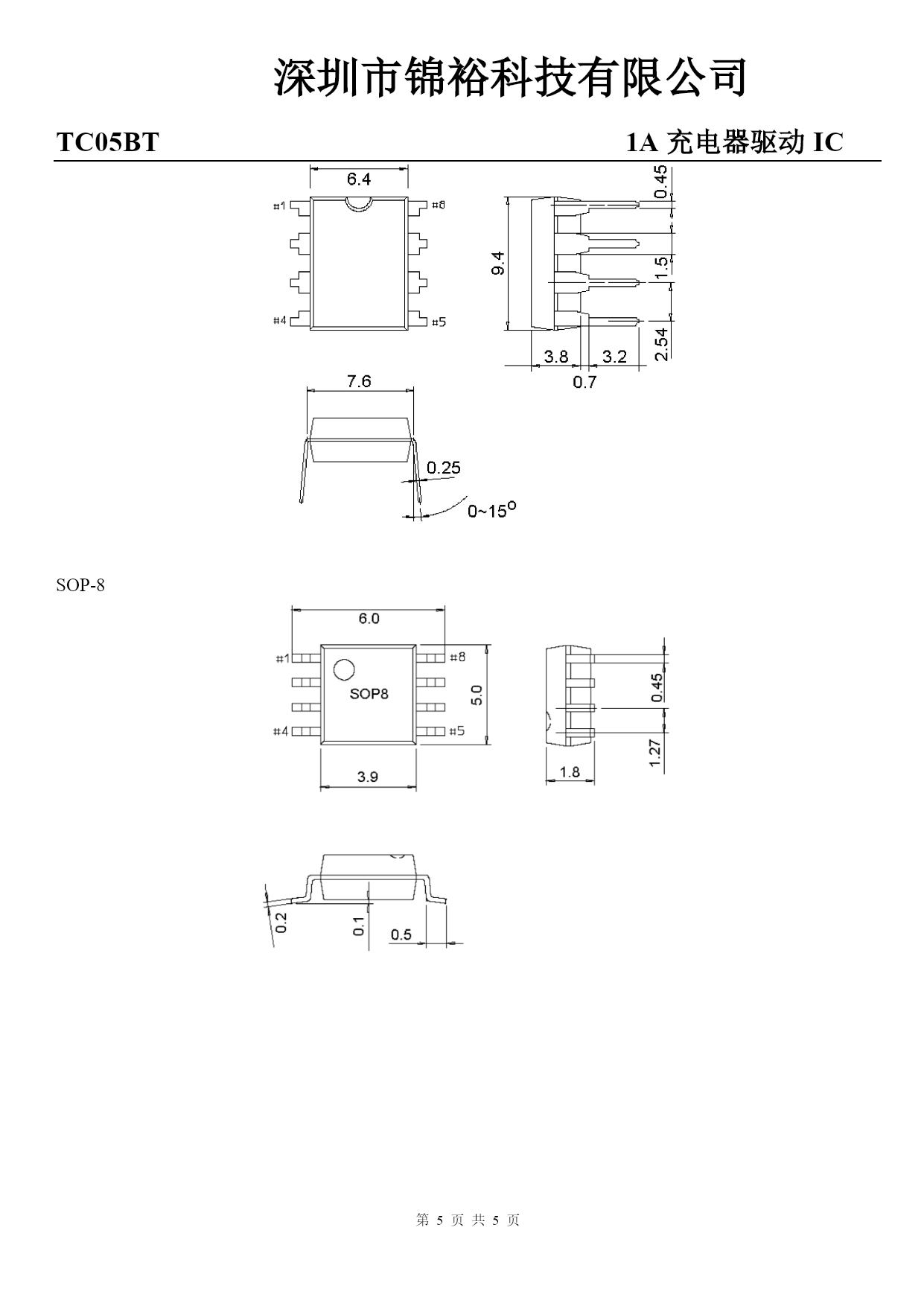

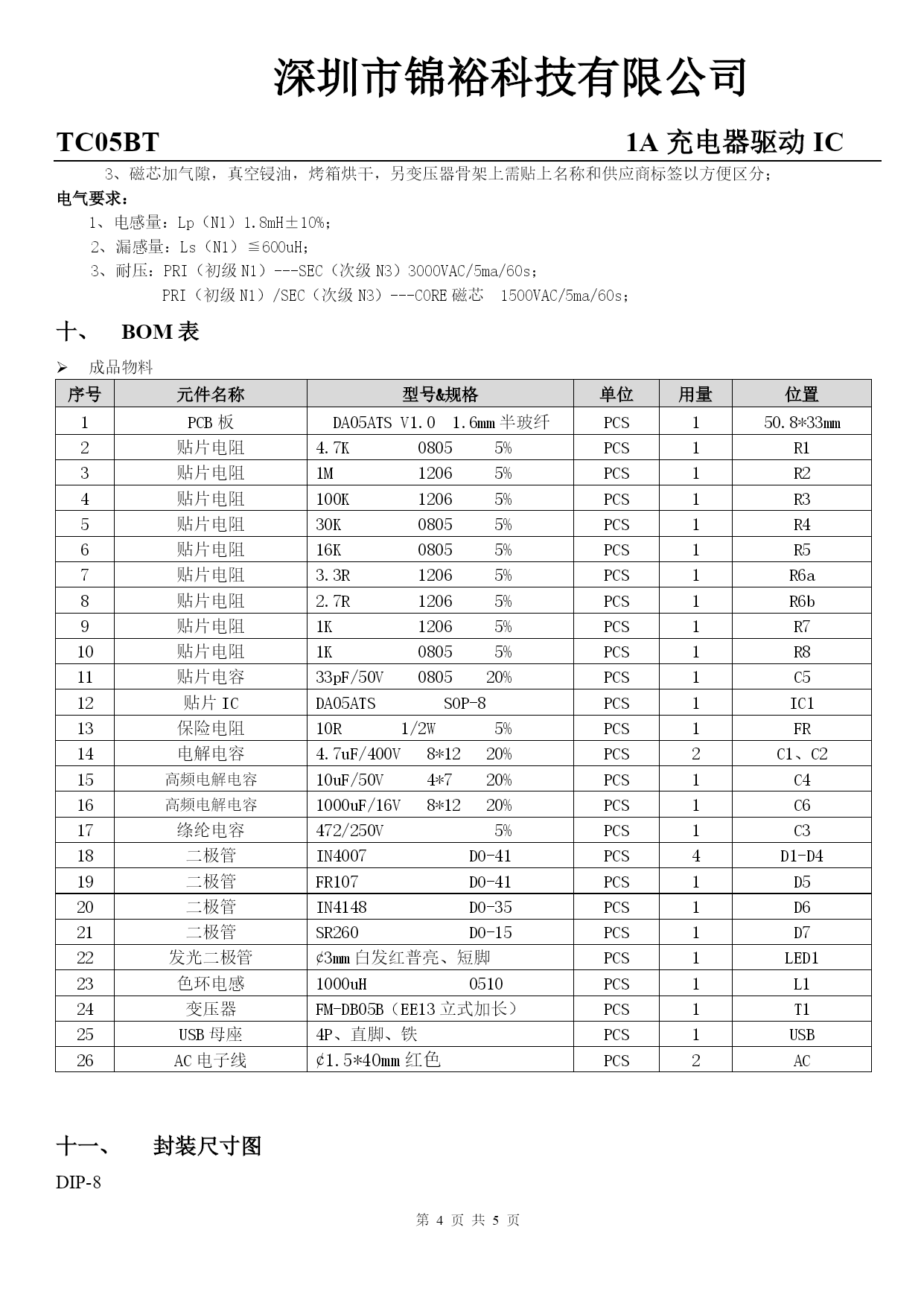

深圳市锦裕科技有限公司DB05BTS5V1A手机充电器欧阳先生：13640962071第页共NUMPAGES5页概述DB05BTS是一款低功耗并具有高性能的电源管理IC，主要针对锂电池充电器而设计，省去外部光耦和TL431，节约了系统成本。DB05BTS除了为用户提供高性价比的AC/DC电源系统应用以外，而且IC内部高度集成了欠压保护，过温保护，开短路保护等功能，使得IC的工作寿命大大延长，可以根据客户应用要求选择不同封装。深圳市锦裕科技有限公司TC05BT1A充电器驱动IC第页共NUMPAGES5页特点CC和CV两种模式原边控制省去外部光耦和TL431内部集成NPN（13001/2/3）外置线损补偿限流保护过温保护过压保护采用SOP-8、DIP-8封装形式产品应用手机等数码产品充电器/适配器线性电源和替代RCC开关电源的最佳选择管脚图及说明管脚图序号名称功能说明SOP-8（TC05BTS）DIP-8（TC05BTD）1GND电源负极2VCC电源正极3FB电压反馈4CS/E电流检测5、6C三极管集电极7、8CABLE外置线损补偿图1封装类型绝对最大额定值OUTtoGND……………………………………………………………………………………………………..-0.3Vto+9VVCCtoGND…………………………………………………………………………………………………….-0.3Vto+9V工作温度范围……………….………………………………………………………………………………..-40℃to+125℃结温……………………………………………………………………………………………………………-40℃to+150℃存储温度范围……………..…………………………………………………………………………………..-60℃to+150℃典型应用电路图2：典型应用电路注：电路图中C4、C6采用高频低阻电解电容。电气特性VDD=5V,Vout=5V,Ta=25℃,除非另有说明。电气参数符号测试条件最小值典型值最大值单位开启电压VDDonVDD上升从0开始56V关闭电压VDDoffVDD下降后打开2.53V工作电流IDDVDD=5V后打开1.53mA启动电流IDDstVDD上升前打开3550uA效率η78%前沿消隐时间600ns过温关断点150℃性能参数：参数归纳项目规格测试输入特性输入电压范围90V~264V90V~264V待机功耗<0.3W0.22W输出特性输出电压--5V输出电流典型值（可选择）--500mA/1A输出电压纹波--130mV时序开启延迟时间<0.3S0.5S保护开路保护--Pass短路保护--Pass变压器规格结构图：骨架类型PIN数目针距排距备注EE13立式加长、TDKPC405+52.7mm16.1mm立式加长原理图：绕制要求：绕组绕制要求匝数圈数*根数N1初级从Pin2起到Pin1收、密绕154TsØ0.16*1PN3从Pin10起到Pin6收、密绕、三层绝缘线11TsØ0.48*1PN2从Pin4起到Pin5收、居中均匀绕11TsØ0.23*1P备注：1、PIN3、7、8、9、OUT；2、线包包黄色玛拉胶纸，绕线时请注意绕线方向，避免绕组起收脚交叉，绕线必须平整；3、磁芯加气隙，真空锓油，烤箱烘干，另变压器骨架上需贴上名称和供应商标签以方便区分；电气要求：1、电感量：Lp（N1）1.8mH±10%；2、漏感量：Ls（N1）≦600uH；3、耐压：PRI（初级N1）---SEC（次级N3）3000VAC/5ma/60s；PRI（初级N1）/SEC（次级N3）---CORE磁芯1500VAC/5ma/60s；BOM表成品物料序号元件名称型号&规格单位用量位置1PCB板DA05ATSV1.01.6mm半玻纤PCS150.8*33mm2贴片电阻4.7K08055%PCS1R13贴片电阻1M12065%PCS1R24贴片电阻100K12065%PCS1R35贴片电阻30K08055%PCS1R46贴片电阻16K08055%PCS1R57贴片电阻3.3R12065%PCS1R6a8贴片电阻2.7R12065%PCS1R6b9贴片电阻1K12065%PCS1R710贴片电阻1K08055%PCS1R811贴片电容33pF/50V080520%PCS1C512贴片ICDA05ATSSOP-8PCS1IC113保险电阻10R1/2W5%PCS1FR14电解电容4.7uF/400V8*1220%PCS2C1、C215高频电解电容10uF/50V4*720%PCS1C416高频电解电容1000uF/16V8*12
