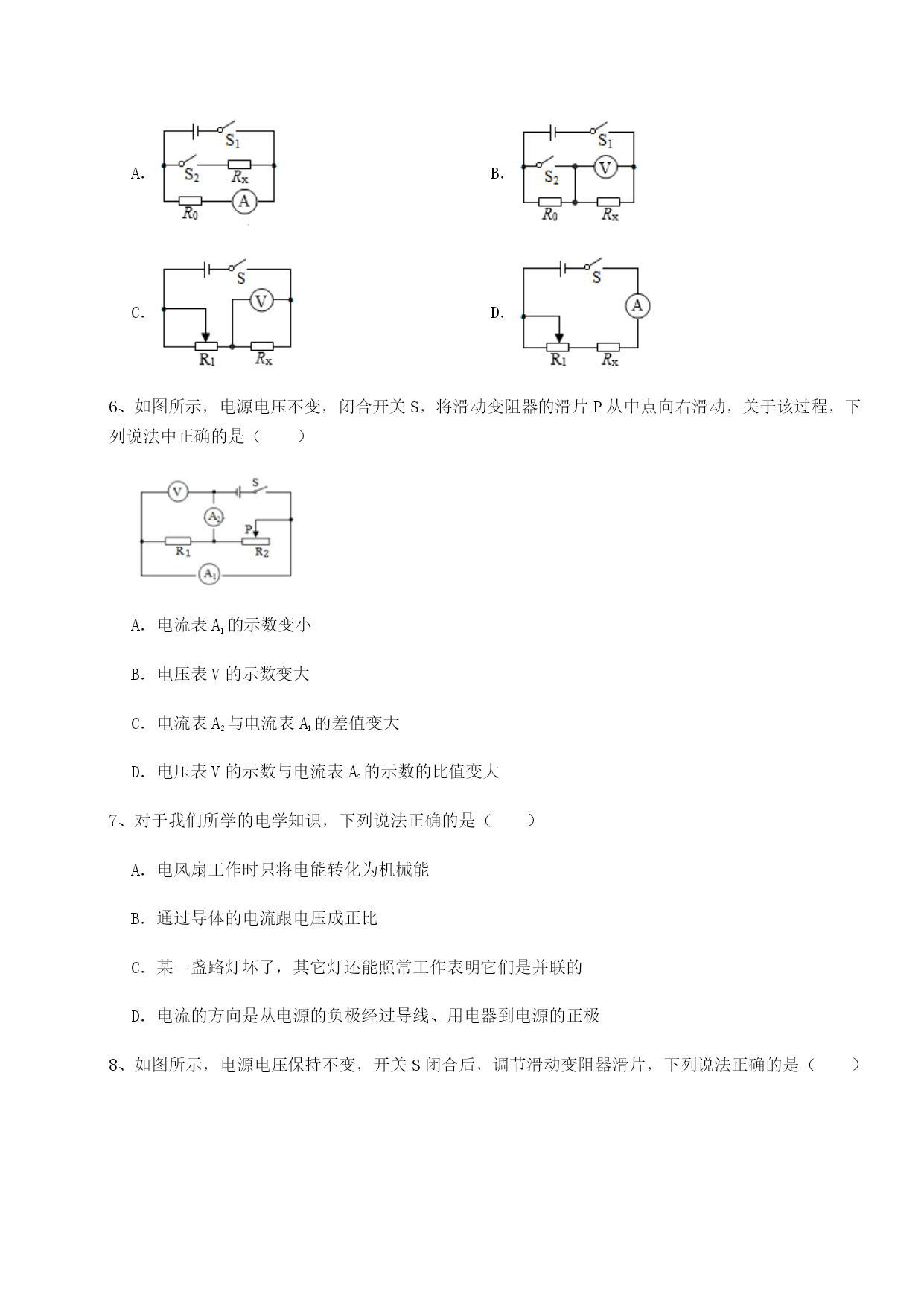

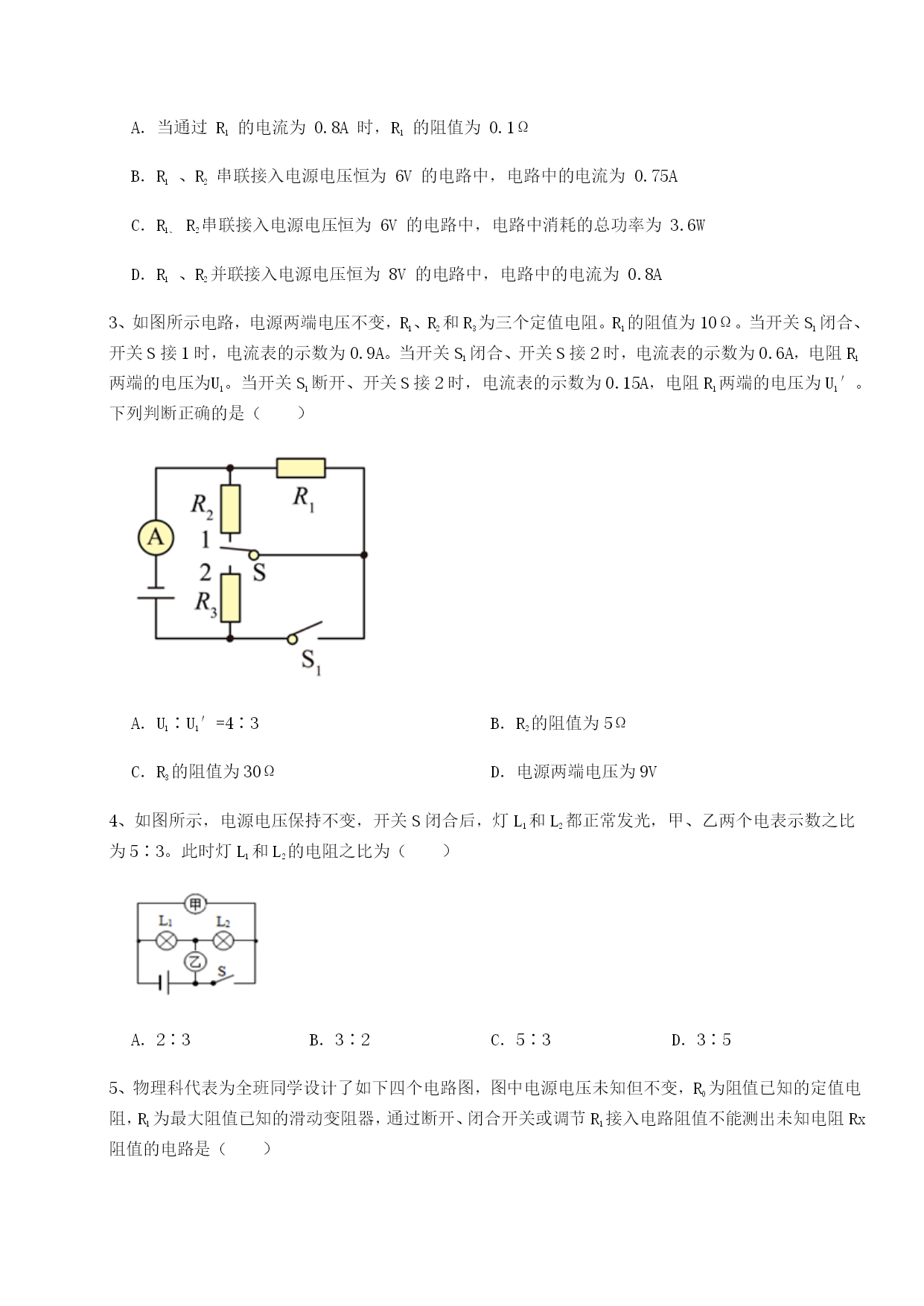

北师大版物理九年级全册第十二章欧姆定律单元测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（）A．电流表示数变大B．电流表示数不变C．小灯泡L变亮D．小灯泡L变暗2、定值电阻R2=5Ω，特殊元件R1的I—U图像如图所示，下列说法正确的是（）A．当通过R1的电流为0.8A时，R1的阻值为0.1ΩB．R1、R2串联接入电源电压恒为6V的电路中，电路中的电流为0.75AC．R1、R2串联接入电源电压恒为6V的电路中，电路中消耗的总功率为3.6WD．R1、R2并联接入电源电压恒为8V的电路中，电路中的电流为0.8A3、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（）A．U1∶U1′=4∶3B．R2的阻值为5ΩC．R3的阻值为30ΩD．电源两端电压为9V4、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（）A．2∶3B．3∶2C．5∶3D．3∶55、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．6、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大7、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极8、如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表、电压表示数都增大B．滑片向左滑动，电流表示数增大，电压表示数减小C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数增大，电压表示数减小9、如图所示电路，电源电压不变，AB为铅笔芯，开关闭合后，当滑片M在中点时，电路的总功率为P；滑片M向左滑动一段距离时电路的总功率为P，此时电流表A1和A2的示数之比为（）A．1∶3B．3∶2C．3∶1D．5∶110、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（）A．电流表A1和A2示数都变小B．电压表V的示数变大C．电压表V与电流表A1的示数之比变大D．电压表V与电流表A2的示数之比变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为安，该导体的电阻为欧；若将该导体两端的电压调整为6伏，导体的电阻为欧。2、如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为V，滑动变阻器R1的最大阻值为Ω，电阻R2的阻值为Ω．3、当加在某导体两端的电压为时，通过该导体的电流为，则该导体的电阻为。若加在该导体两端的电压增大到，则通过该导体的电流为。当导体两端的电压为0时，该导体的电阻为。4、某用电器正常工作的电压为6V，阻值为15Ω，正常工作时的电流为A，将它与一只30Ω的定值电阻串联后接到电压是V的电源上，此用电器才能正常工作。5、一段导体两端的电压是3V，导体中的电流是0.2A，则此导体的电阻为
