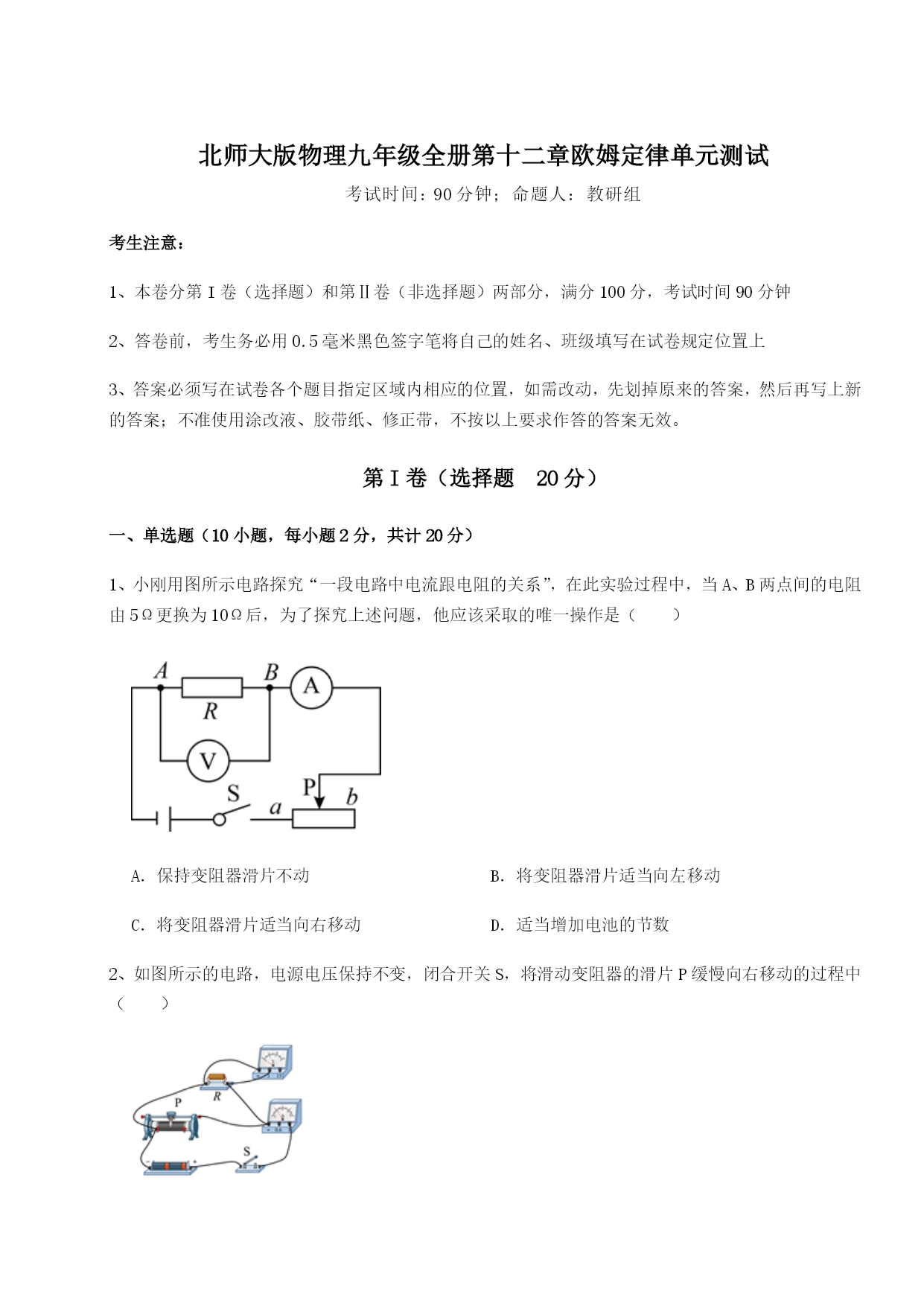

北师大版物理九年级全册第十二章欧姆定律单元测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小3、如图所示电路，电源两端电压不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数变小，示数变大B．电流表示数变小，电压表示数变大，示数不变C．电流表示数变大，电压表示数变大，示数不变D．电流表示数变小，电压表示数不变，示数变小4、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比5、关于电流、电压和电阻的关系，下列说法正确的是（）A．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻为零D．通过导体的电流越大，这段导体的电阻一定越小6、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．7、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明()A．电磁铁的左端为S极B．通过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增强D．巨磁电阻的阻值与磁场的强弱没有关系8、下列说法正确的是（）A．物体吸收热量，则温度一定升高B．导体的电阻越大，则通过的电流一定越小C．热量只能从温度高的物体传向温度低的物体D．菜刀的刀刃做的很薄，是通过减小受力面积来增大压强的9、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系10、下列说法正确的是（）A．公式R=为电阻的定义式，R与U和I无关，所以，由I=可知I也与U和R无关B．公式为密度的定义式，ρ与物质种类有关，与物体的m和V无关C．公式c=为比热容的定义式，c的单位是J/kg·℃D．公式q=为热值的定义式，q与Q无关，但q与m成反比第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是V.2、某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是Ω；当它两端电压为0V时，该导体的电阻为Ω；当通过它的电流为0.3A时，它两端的电压为V。3、如图所示，开关S闭合后，电压表V1的示数为2V，电压表V2的示数为3V，则定值电阻阻值R1：R2=。4、如图所示的电路中，要使电阻R1与电阻R2组成并联电路，应闭合开关，此时电流表A1与A2的示数之比为3：2，则R1与R2的电阻之比为，R1与R2的电功率之比为。5、如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将，电流表A的示数将(选填“变大”“变小”“不变”)。6、如图所示电路中，电源电压保持不变，R1=10Ω。当开关S1、S2都
