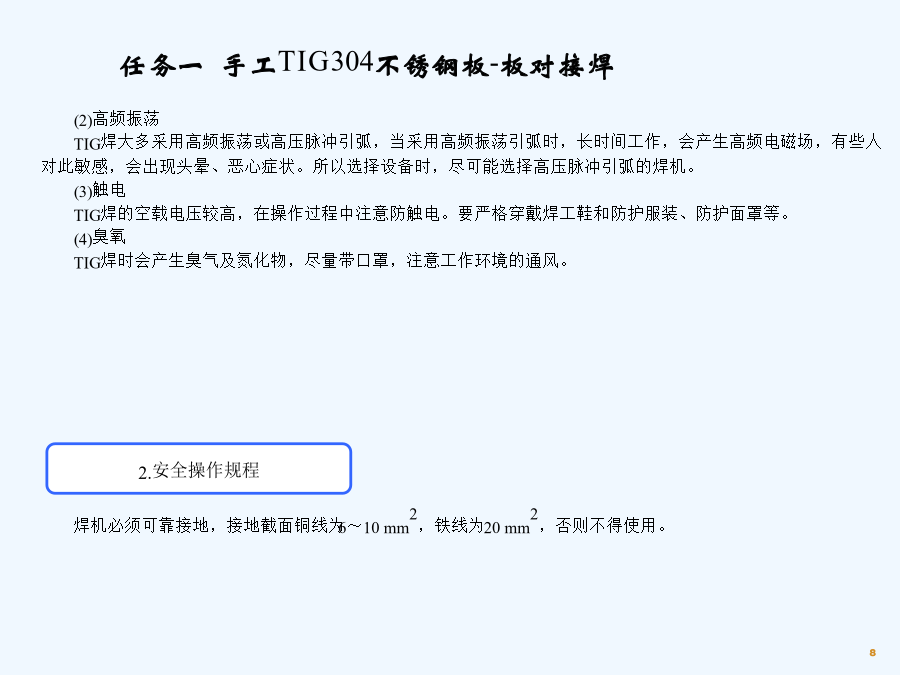

焊接技能综合实训如图4-1所示为不锈钢双温冷柜，用于大量储藏新鲜的食品。在宾馆、酒店应用普遍。石油化工行业有许多大型的罐，用于生产、储藏具有腐蚀性的介质原料、中间体或成品，见图4-2。这些不锈钢产品主要是通过焊接方法加工而成的。任务一手工TIG304不锈钢板-板对接焊任务一手工TIG304不锈钢板-板对接焊任务一手工TIG304不锈钢板-板对接焊(2)高频振荡TIG焊大多采用高频振荡或高压脉冲引弧，当采用高频振荡引弧时，长时间工作，会产生高频电磁场，有些人对此敏感，会出现头晕、恶心症状。所以选择设备时，尽可能选择高压脉冲引弧的焊机。(3)触电TIG焊的空载电压较高，在操作过程中注意防触电。要严格穿戴焊工鞋和防护服装、防护面罩等。(4)臭氧TIG焊时会产生臭气及氮化物，尽量带口罩，注意工作环境的通风。大家应该也有点累了，稍作休息TIG焊接是在氩气等惰性气体保护环境下，使钨电极和母材间产生电弧，使母材以及添加焊材熔融、焊接的方法。TIG焊机如图4-5所示。钨极氩弧焊按施焊方式，有手工焊、半自动焊和自动焊。半自动焊是填充焊丝的送进由机械完成，而焊接操作由人工进行。自动焊是指焊接操作按程序自动完成，包括提前送气、自动引弧、工件和焊枪的自动运行及停止，有些自动焊还包括焊缝跟踪、焊丝摆动、弧长自动调节等功能。无论是直流还是交流钨极氩弧焊，都要求焊接电源具有陡降的或垂直下降的外特性。焊接电源和焊枪、工件、气路及水路的连接见图4-6。任务一手工TIG304不锈钢板-板对接焊③直流TIG和交流TIG的应用，见表4-1。(2)氩弧焊焊枪钨极氩弧焊焊枪主要由手把、连接件、电极夹头、喷嘴、气管、水管、电缆线、导线、按钮开关等组成。主要根据焊接电流大小、被焊金属种类等具体情况来选择。①焊枪的型号编制及含义。（以BQS-85°/250为例）任务一手工TIG304不锈钢板-板对接焊304不锈钢TIG焊所选用的焊丝见表4-2。任务一手工TIG304不锈钢板-板对接焊任务一手工TIG304不锈钢板-板对接焊任务一手工TIG304不锈钢板-板对接焊任务一手工TIG304不锈钢板-板对接焊任务一手工TIG304不锈钢板-板对接焊填充焊时，除焊枪摆动幅度稍大外，焊接顺序、焊枪角度、焊丝位置都与打底焊相同。打底焊时，焊枪与工件成80°～90°夹角，仰焊焊枪角度见图4-13。在工件一端定位焊缝上引弧，先不填丝，形成熔池和熔孔后开始填丝，并向左开始焊接。焊接时要压低电弧，小幅度锯齿形摆动，在坡口两侧稍停留，熔池不能太大，防止熔融金属下坠。接头时可在弧坑右侧15～20mm处引燃电弧，迅速将电弧移至弧坑处加热，待原弧坑熔化后，开始填丝，转入正常焊接。焊至工件终端填满弧坑后灭弧，待熔池冷却后再移开焊枪。任务二Al板-板TIG焊平角、立角焊平角焊包括角接接头、T型接头、搭接接头三种接头形式。见图4-17。由于这几种接头的焊接的操作方法相似，这里只介绍T形接头的操作方法。焊角尺寸随焊件的厚度变化而变化。其关系见表4-8。(1)工件及工艺艺参数准备3mm厚的铝板两块。尺寸为200mm×60mm。选用纯铝焊丝、ø2mm；焊接工艺参数选择见表4-8。(2)定位焊采用双面三点定位，定位焊缝长约10mm。保证垂直角度。当焊件较长时，每隔50mm焊一点，长度10mm。(3)清理先用有机溶剂(丙酮、松香或汽油)擦拭焊件表面的油污，然后用细铜丝刷刷至表面露出金属光泽，或者用刮刀清理表面。清理后的焊件应在4h内施焊，否则应重新清理。②起焊时，电弧在起焊处稍停片刻，用焊丝迅速触及焊接部位进行试探，感觉到该部位变软开始熔化时，立即添加焊丝，并与焊枪的运行动作要配合协调。(2)多层多道焊①焊第一道与单层焊相同。②焊第二道时，焊枪与水平方向的夹角应大些，使水平位置的焊件很好的熔合，多为45°~55°之间，对第一道焊缝应覆盖2/3以上，焊枪与水平方向的夹角仍为60°~80°。③焊第三道时，焊枪与水平方向的夹角应小些，约为40°~45°，其它的不变，不至于咬边及下垂现象，对第二道焊缝的覆盖应为1/3，如果只有两层三个焊道，各焊道的位置及对应的焊条角度见图4-19。任务二Al板-板TIG焊平角、立角焊任务三304不锈钢管-管全位置焊它是典型的环形焊缝。图4-24就是管与管焊接的示意图。通常选择TIG焊，因为热源和填充焊丝可分别控制，因而热输入容易调节，可进行全位置的焊接，可以实现单面焊双面成型。又由于填充金属不通过电流，故不会产生飞溅，焊缝成型美观。当然，焊条电弧焊等其他方法也可以选用。用TIG焊接304不锈钢管道如何操作呢？任务三304不锈钢管-管全位置焊任务三304不锈钢管-管全位置焊点固焊缝尺寸如图4-25所示。点固焊使用焊丝牌号、直径及焊接工艺参数与管子第一次打底焊接时相同
