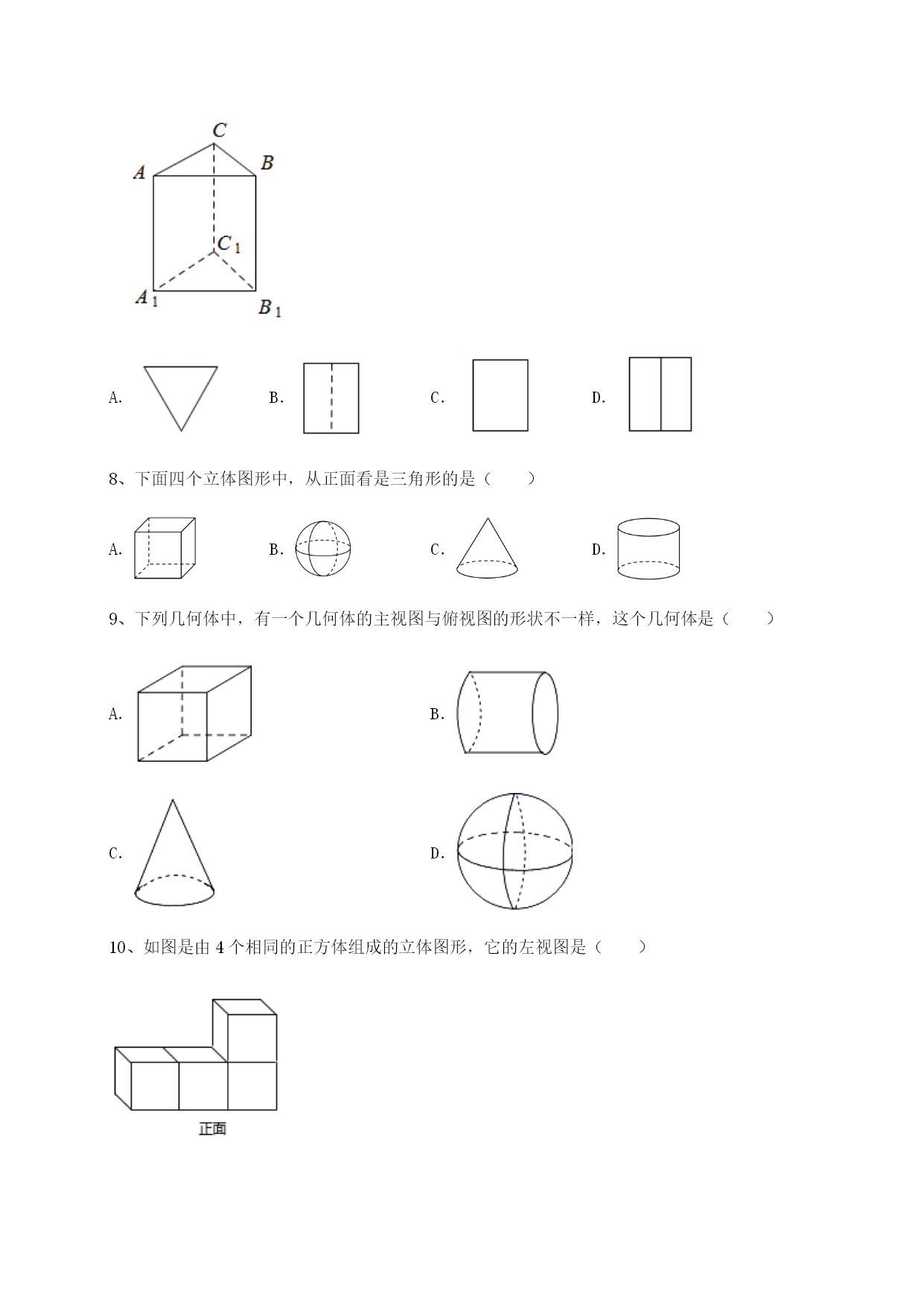

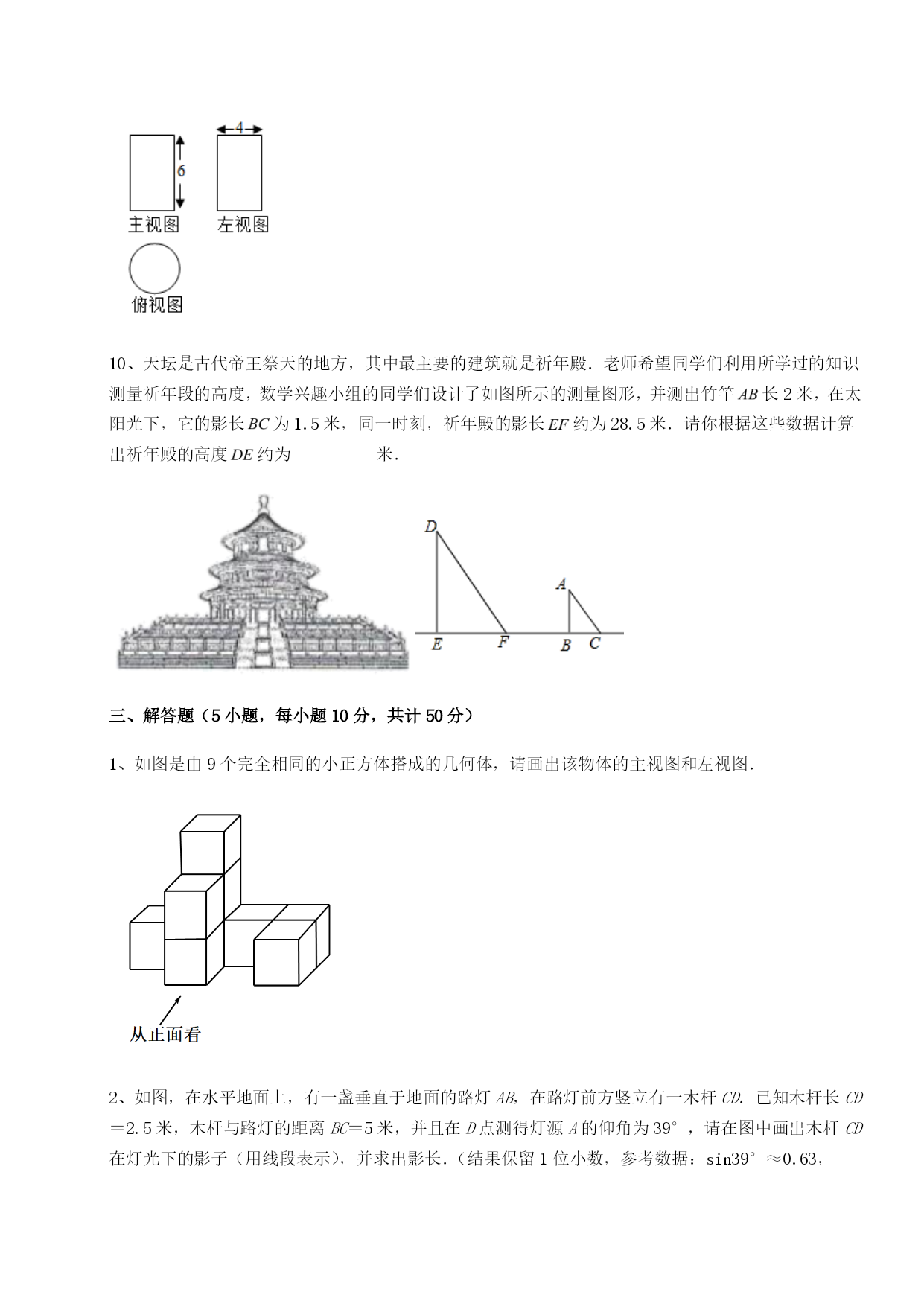

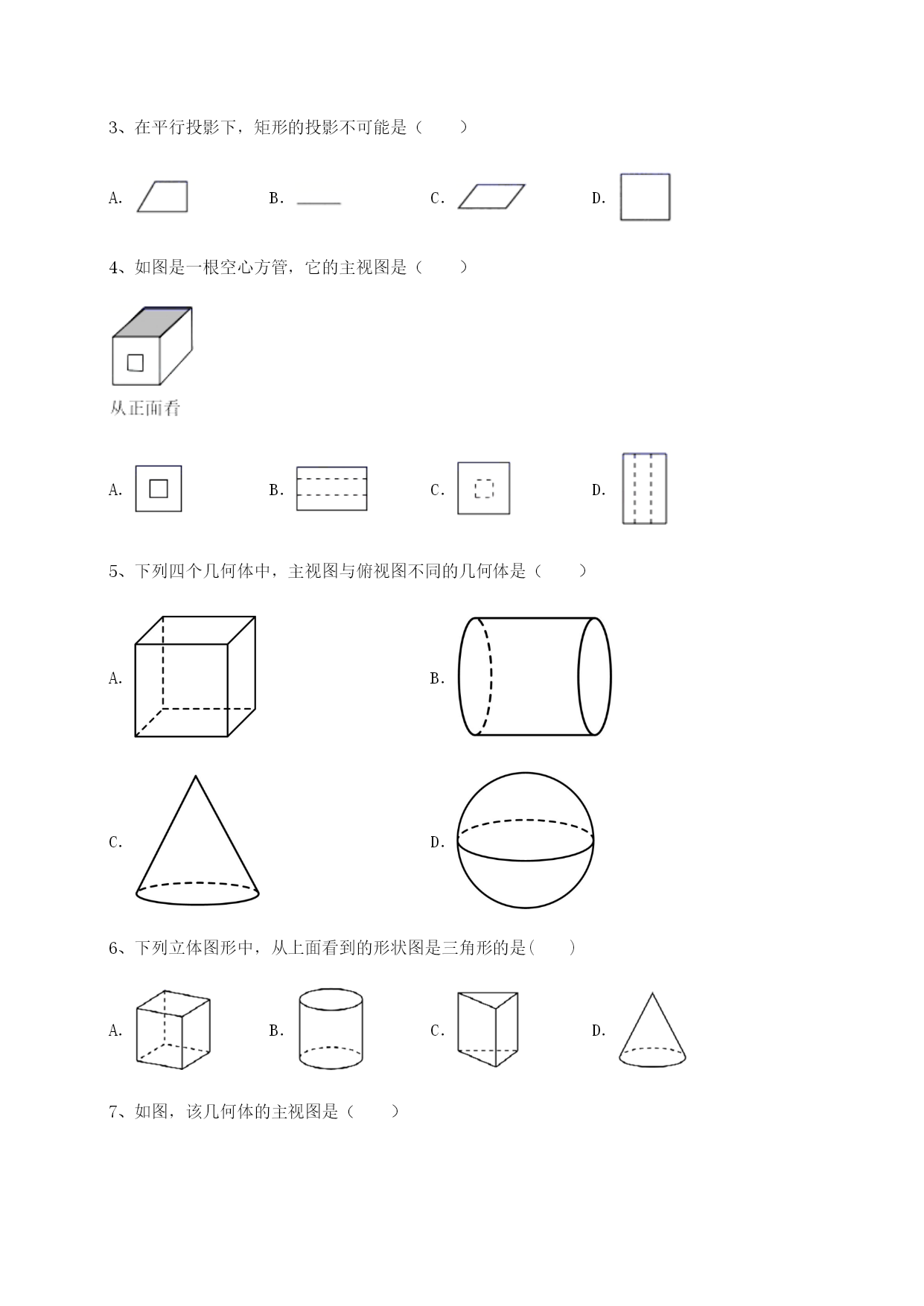

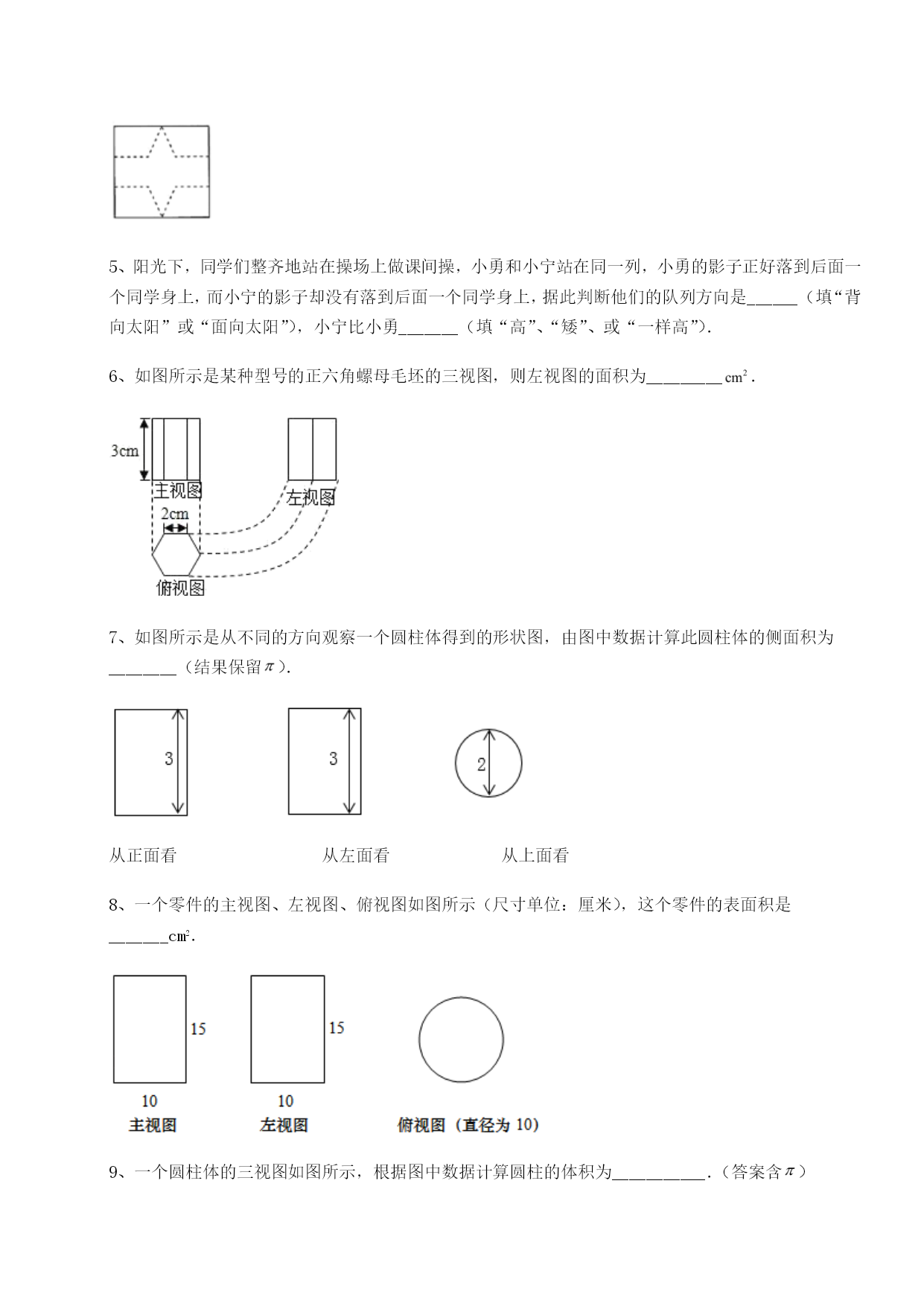

四川荣县中学数学九年级下册第二十九章投影与视图章节训练考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的几何体的主视图为（）A．B．C．D．2、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（）个小正方体A．12B．11C．10D．93、在平行投影下，矩形的投影不可能是（）A．B．C．D．4、如图是一根空心方管，它的主视图是（）A．B．C．D．5、下列四个几何体中，主视图与俯视图不同的几何体是（）A．B．C．D．6、下列立体图形中，从上面看到的形状图是三角形的是()A．B．C．D．7、如图，该几何体的主视图是（）A．B．C．D．8、下面四个立体图形中，从正面看是三角形的是（）A．B．C．D．9、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．B．C．D．10、如图是由4个相同的正方体组成的立体图形，它的左视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面、上面看到的形状图，则该几何体至少是用___个小立方块搭成的．2、如图，某工件的三视图（单位：），若俯视图为直角三角形，则此工件的体积为__．3、如图是从正面、左面、上面看到的几何体的形状图，根据图中所示数据求得这个几何体的全面积是________4、如图，将一张边长为3的正方形纸片按虚线裁剪后，恰好围成一个底面是正三角形的棱柱，那么这个棱柱的侧面积为________．5、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．6、如图所示是某种型号的正六角螺母毛坯的三视图，则左视图的面积为_________．7、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．从正面看从左面看从上面看8、一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是_______cm2．9、一个圆柱体的三视图如图所示，根据图中数据计算圆柱的体积为___________．（答案含）10、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．三、解答题（5小题，每小题10分，共计50分）1、如图是由9个完全相同的小正方体搭成的几何体，请画出该物体的主视图和左视图．2、如图，在水平地面上，有一盏垂直于地面的路灯AB，在路灯前方竖立有一木杆CD．已知木杆长CD＝2.5米，木杆与路灯的距离BC＝5米，并且在D点测得灯源A的仰角为39°，请在图中画出木杆CD在灯光下的影子（用线段表示），并求出影长．（结果保留1位小数，参考数据：sin39°≈0.63，cos39°≈0.78，tan39°≈0.8）3、请从正面、左面、上面观察，画出该几何体的三视图4、如图所示的几何体是由几个相同的小正方体排成2行组成的．（1）填空：这个几何体由_______个小正方体组成；（2）画出该几何体的三个视图．（3）若每个小正方体的边长为1cm，则这个几何体的表面积为cm25、（1）请在网格中画出如图所示的几何体的主视图、左视图、俯视图；（2）已知每个小正方体的棱长为1，求该几何体的表面积．
