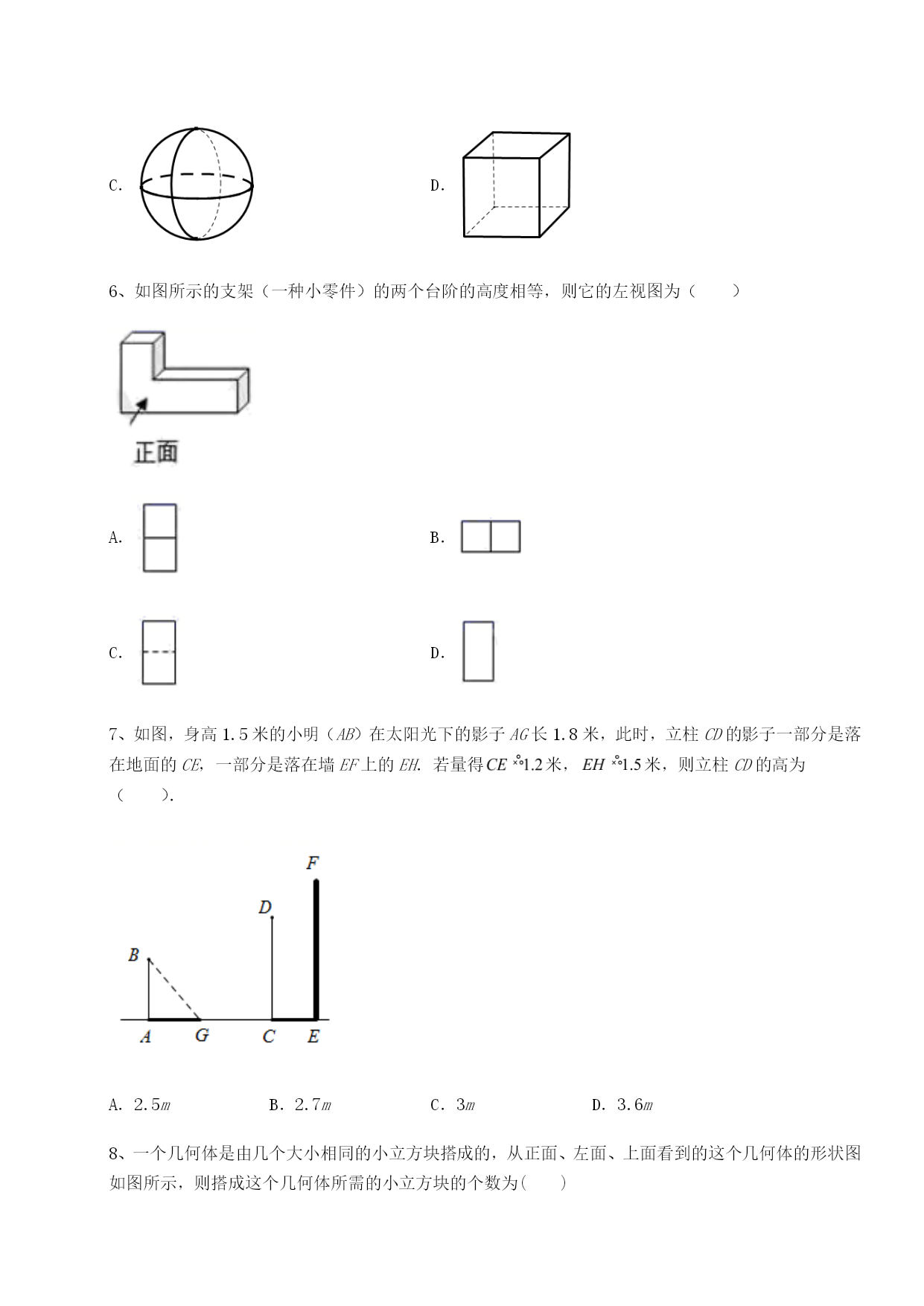

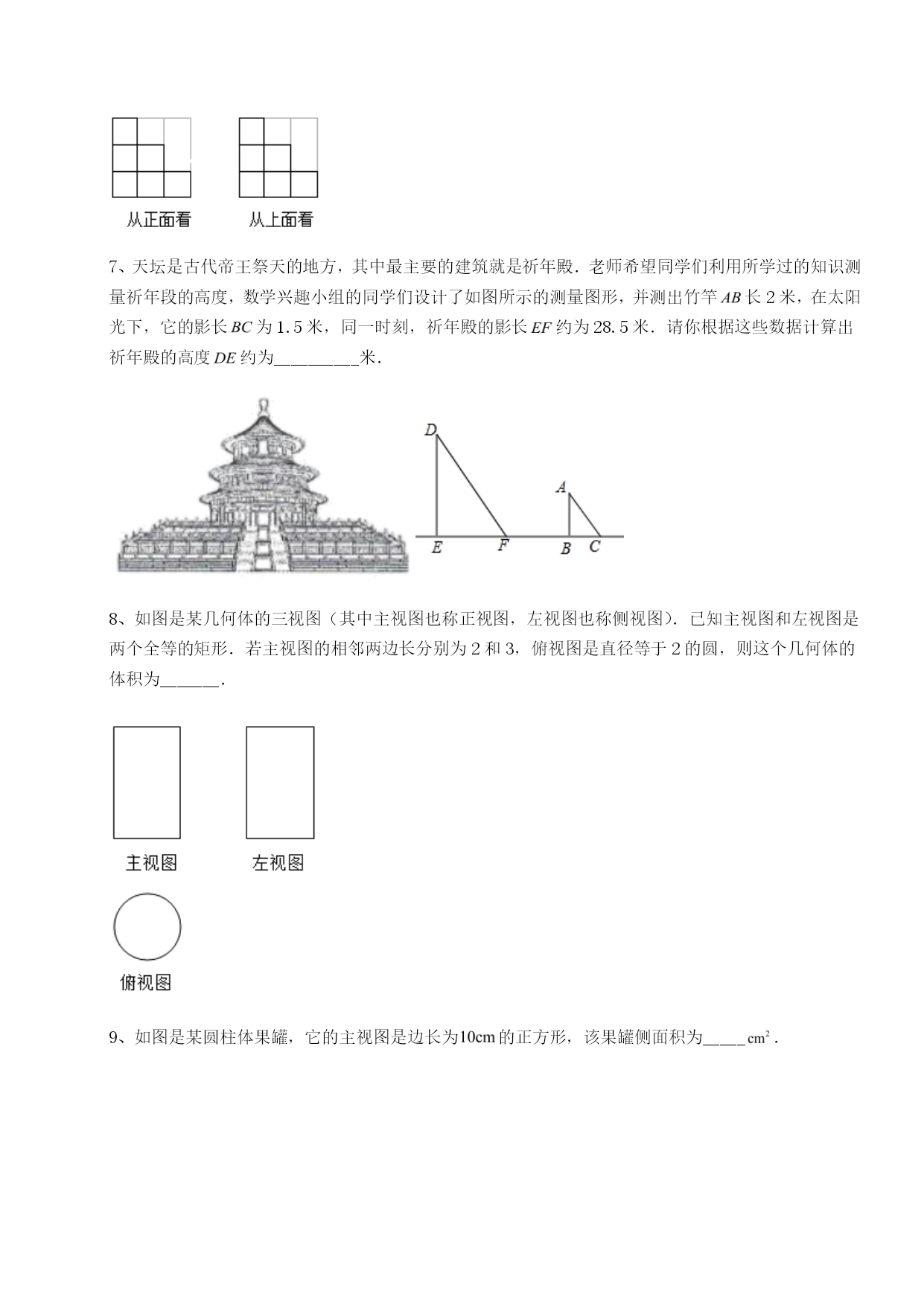

江苏南通市田家炳中学数学九年级下册第二十九章投影与视图单元测评考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、一个矩形木框在太阳光的照射下，在地面上的投影不可能是（）A．B．C．D．2、如图是由4个相同的正方体组成的立体图形，它的左视图是（）A．B．C．D．3、如图是一个几何体的实物图，则其主视图是（）A．B．C．D．4、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（）A．B．C．D．5、下列物体中，三视图都是圆的是（）A．B．C．D．6、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（）A．B．C．D．7、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（）．A．2.5mB．2.7mC．3mD．3.6m8、一个几何体是由几个大小相同的小立方块搭成的，从正面、左面、上面看到的这个几何体的形状图如图所示，则搭成这个几何体所需的小立方块的个数为()A．8B．7C．6D．59、如图所示的几何体的左视图是（）A．B．C．D．10、如图几何体的主视图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、若干个相同的小正方体组成的几何体的主视图和左视图如图所示则组成这个几何体的小正方体最多为______个．2、如图是从正面、左面、上面看到的几何体的形状图，根据图中所示数据求得这个几何体的全面积是________3、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______4、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．5、如图是某几何体的三视图．已知主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，若矩形的长为3，宽为2，则这个几何体的体积为_________．6、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．7、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．8、如图是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为_______．9、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．10、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．三、解答题（5小题，每小题10分，共计50分）1、如图，是由小立方块塔成的几何体，请画出这个几何体从正面、左面、上面三个方面看到的形状图：2、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图．3、一个几何体由大小相同的小立方块搭成，箭头所指的为正面，请画出从正面、左面、上面看到的几何体的形状图．4、如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示．（1）请你通过画图确定灯泡所在的位置．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD＝2.1m，求灯泡的高．5、（1）添线补全下列几何体的三种视图．（2）如图，在地面上竖直安装着AB、CD、EF三根立柱，在同一时刻同一光源下立柱AB、CD形成的影子为BG与DH．①填空：判断此光源下形成的投影是：投影；②作出立柱EF在此光源下所形成的影子．
