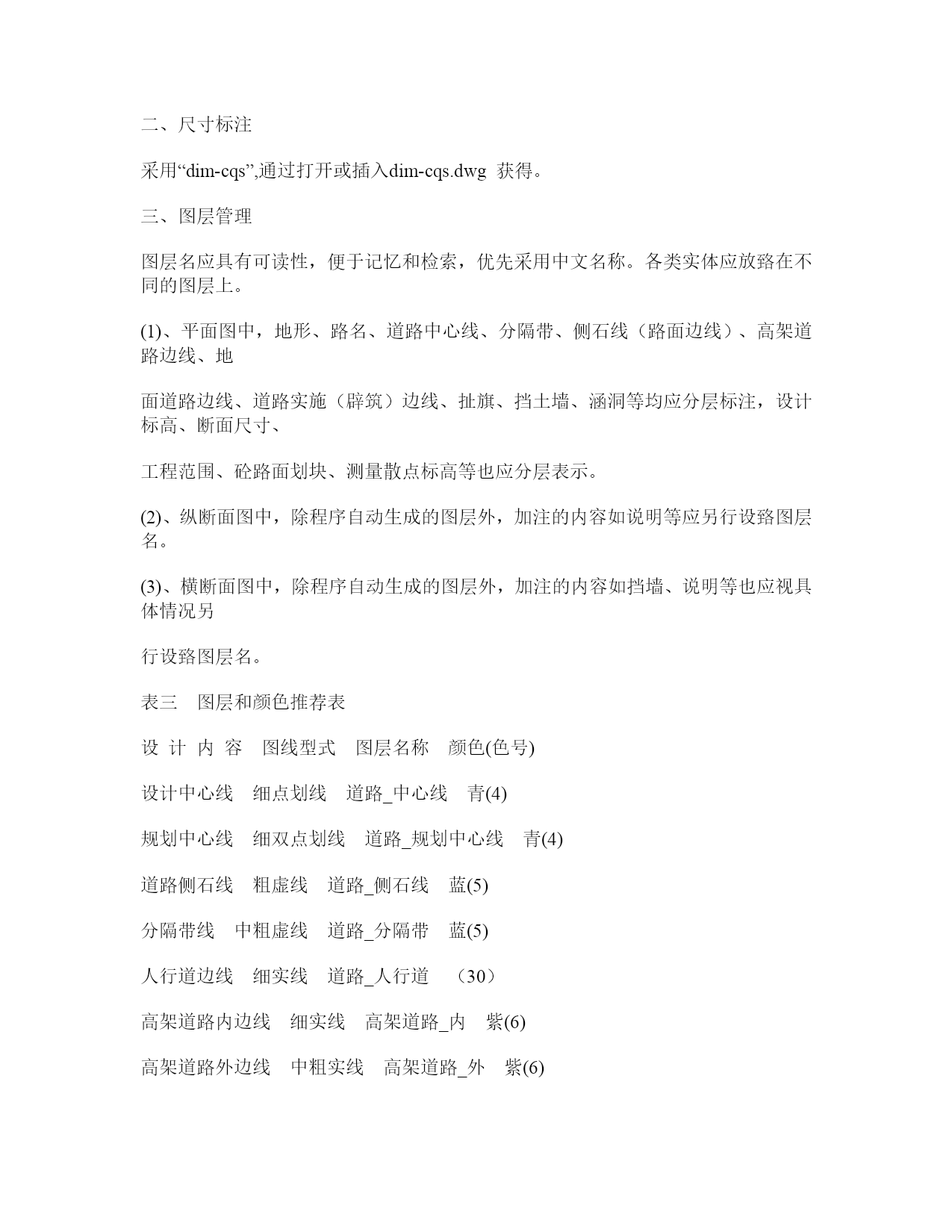

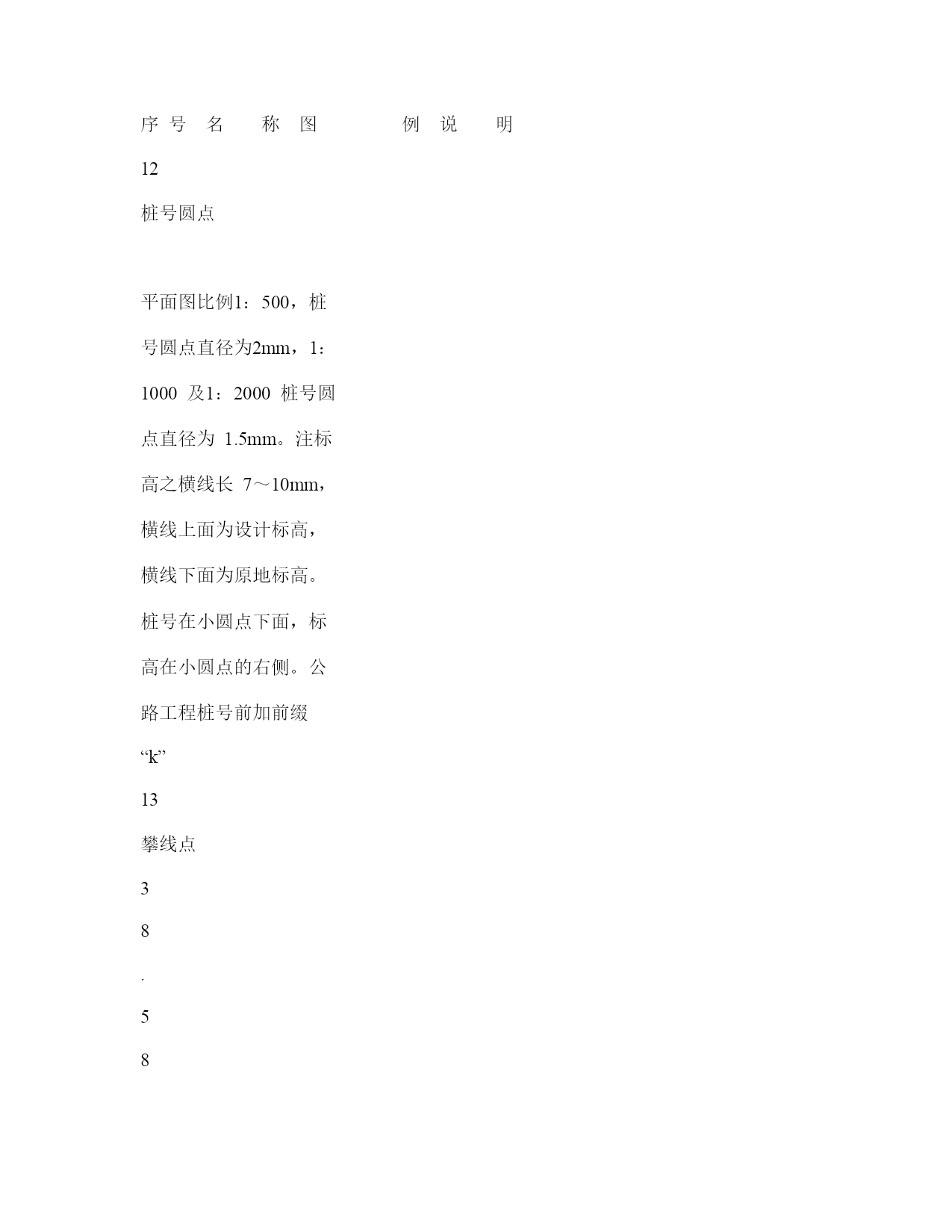

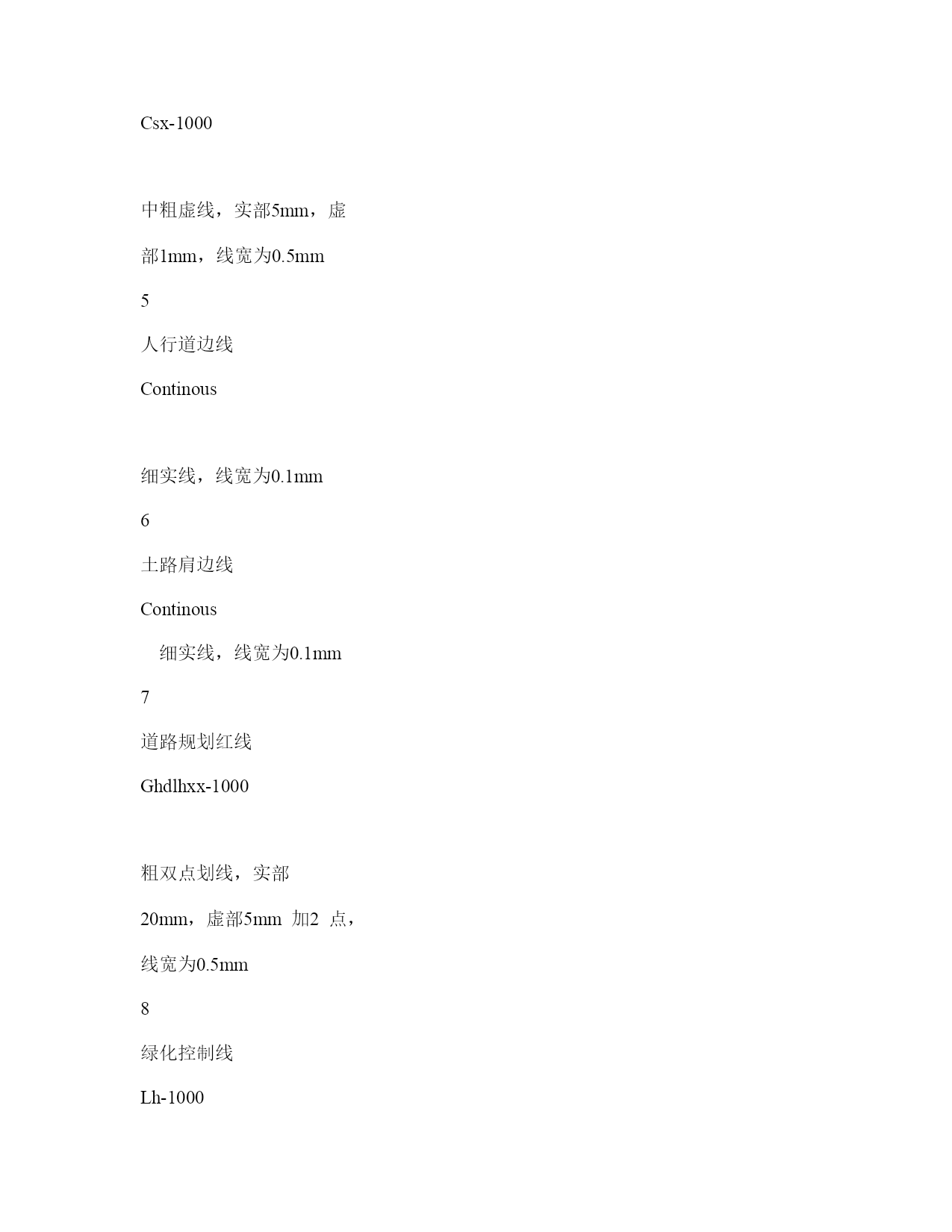

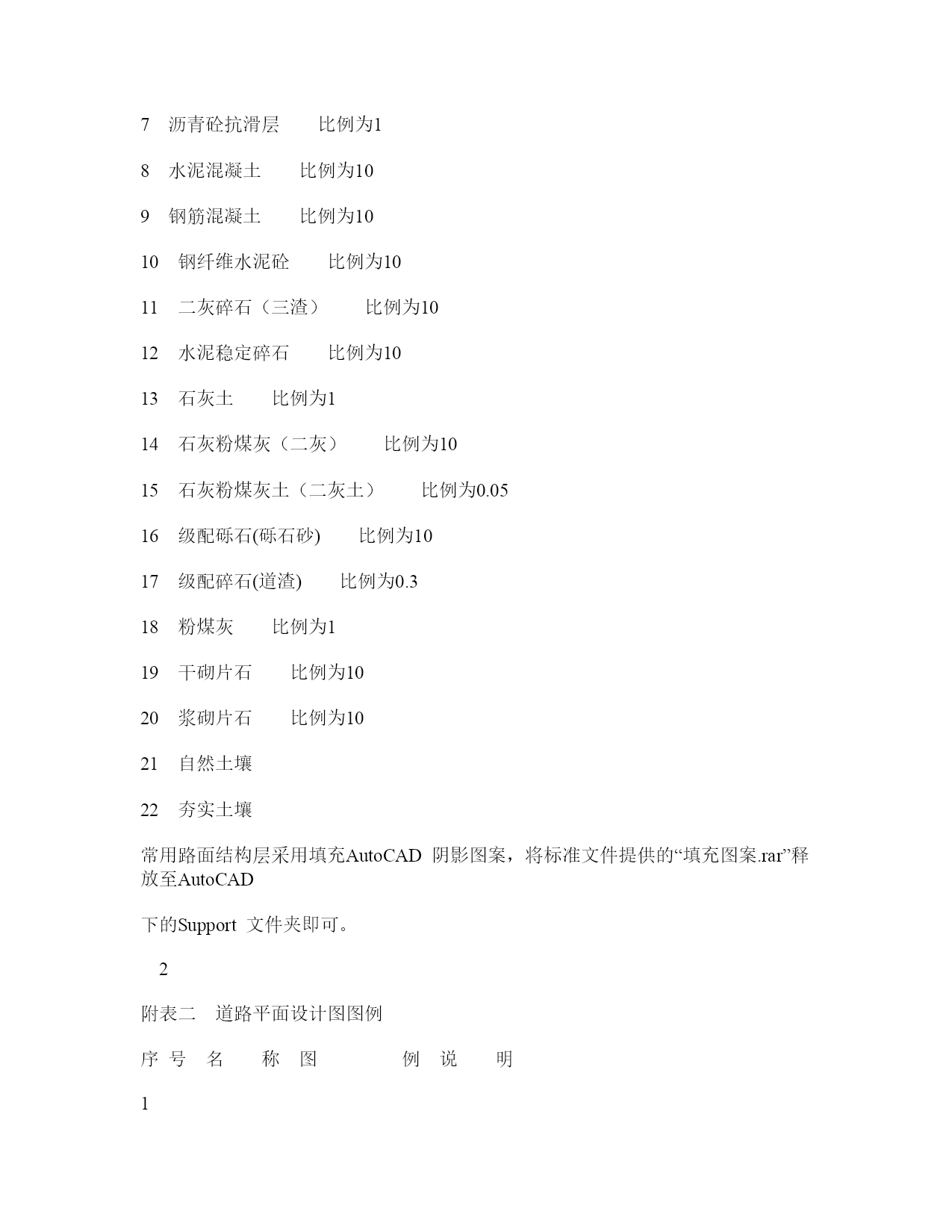

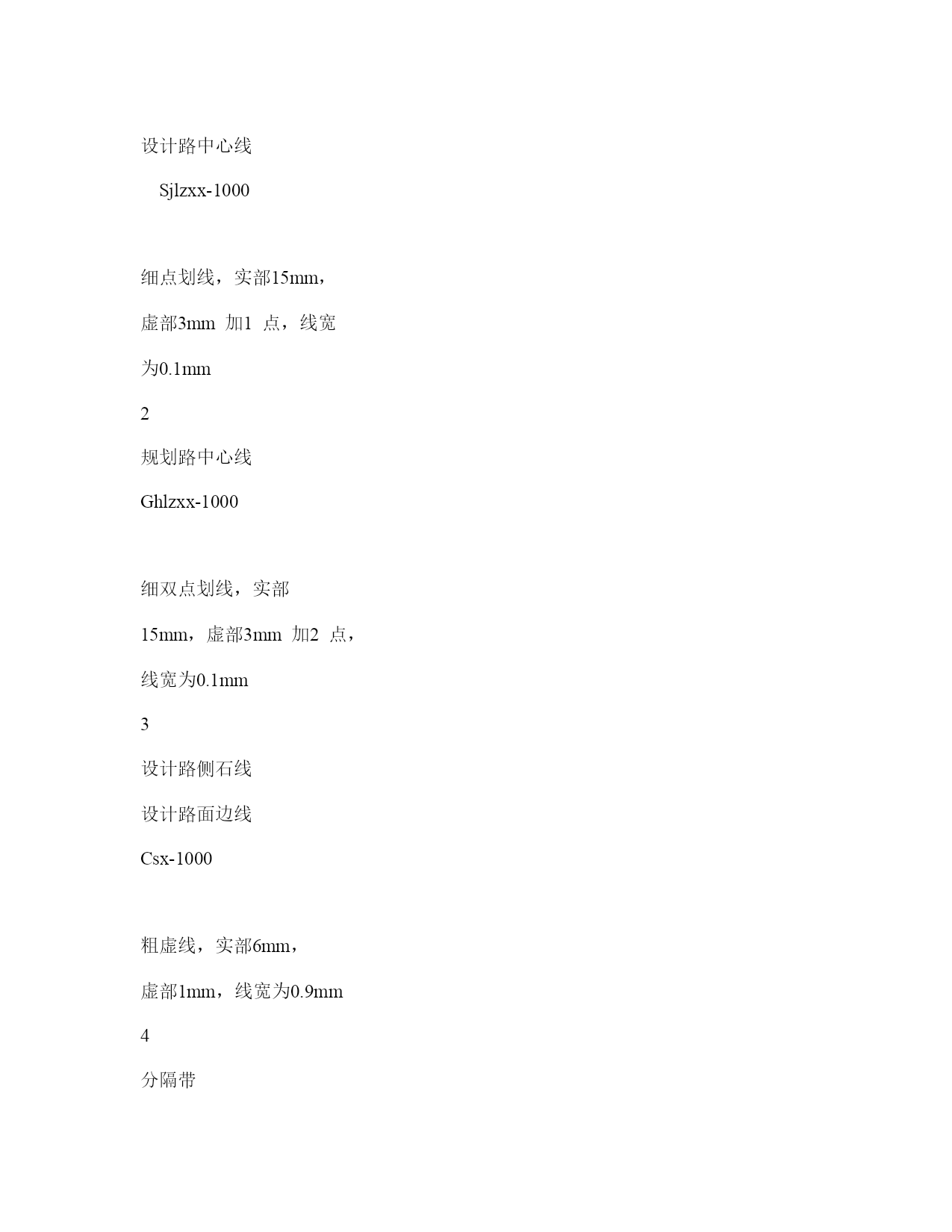

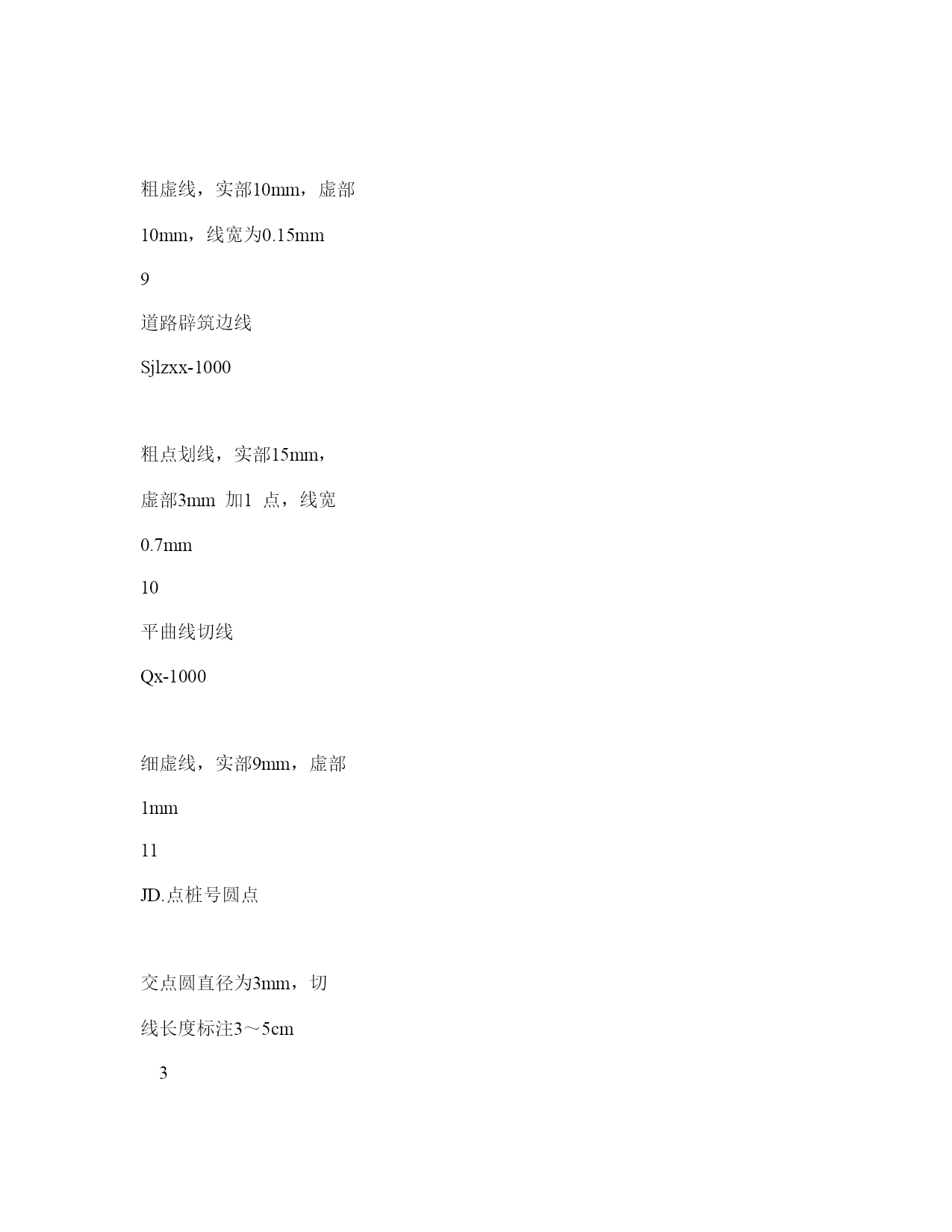

1说明：1、绘图时采用多义线（PLINE）进行设计，使设计内容更加直观。多义线可以利用lw.lsp实现改变宽度。直线转换成多义线用PEDIT命令。2、以“dim-cqs.dwg”为模板并配合“标准图.dwg”进行设计。3、各设计线型、设计范围、指北针、拼接线、常用路面结构层图案填充等统一采用由公司提供的标准文件获得。设计线型用加载YCAD.lin获得（将标准文件提供的YCAD.lin复制到AutoCAD下的Support文件夹即可）。4、一个dwg文件原则上只包含一张图纸。5、其它专业参照执行。一、字体及文字说明1、一般工程图纸及说明中的汉字采用长仿宋体，仿宋体字的高宽比为0.71。2、图中汉字应采用国家正式公布和推行的简化字，一般使用直体。字母和数字可写成直体和斜体。直体笔画的横与竖应成90°；斜体字字头向右倾斜，与水平基准线成75°。3、大写字母的宽度宜为字高的2/3，小写字母的高度应以b、f、h、p、g为准，字宽宜为字高的1/2。a、m、n、o、e的字宽宜为上述小写字母高度的2/3。4、拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.0mm。5、当图纸中有需要说明的事项时宜在每张图的右下角、图标上方加以叙述。该部分文字应采用“附注：”标明，字样“注”应写在叙述事项的左上角。每条注的结尾应标以句号“。”。说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。仅有1条说明的不编序号。6、图中文字说明不应用符号代替名称。当表示数量时，应采用阿拉伯数字表示。如三千零五十毫米应写成3050mm，三十二小时应写成32h。7、长仿宋字、拉丁字母、阿拉伯数字与罗马数字示例见《技术制图──字体》（GB/T14691－93）。8、原有地形图中的文字宜处理成单线字体（hztxt.shx和simplex），中文字高采用3mm，西文字母和数字字高采用1.5～2mm。汉字字型优先考虑采用仿宋体；西文优先考虑yromand.shx。所有中英文之标注字形宜按表一执行（中西文字体字高为打印出图后的高度）。2表一推荐字型表用途文字类型字型字高宽高比图纸名称中文仿宋体5～7mm0.71说明文字标题中西文仿宋体5～6mm0.71标注文字中西文仿宋体3～5mm0.71说明文字中西文仿宋体5～6mm0.71总说明中西文仿宋体5～6mm0.71标注尺寸西文仿宋体或yromand2～3mm0.71一般西文标注西文仿宋体或yromand2～3mm0.71一般中文标注中西文仿宋体4～5mm0.71一般设计桩号西文仿宋体或yromand3mm0.71雨水口设计桩号西文仿宋体或yromand2mm0.71挑水点设计桩号西文仿宋体或yromand2mm0.71标高西文仿宋体或yromand2mm0.71交叉口设计散点标高西文仿宋体或yromand2mm0.71设计路名中文黑体10～15mm0.71横向路名中文仿宋体5～7mm0.71地形中文Hztxt.shx3mm0.71地形西文Simplex.shx2mm0.713表二yromand.shx字体扩展代码一览表二、尺寸标注采用“dim-cqs”,通过打开或插入dim-cqs.dwg获得。三、图层管理图层名应具有可读性，便于记忆和检索，优先采用中文名称。各类实体应放臵在不同的图层上。(1)、平面图中，地形、路名、道路中心线、分隔带、侧石线（路面边线）、高架道路边线、地面道路边线、道路实施（辟筑）边线、扯旗、挡土墙、涵洞等均应分层标注，设计标高、断面尺寸、工程范围、砼路面划块、测量散点标高等也应分层表示。(2)、纵断面图中，除程序自动生成的图层外，加注的内容如说明等应另行设臵图层名。(3)、横断面图中，除程序自动生成的图层外，加注的内容如挡墙、说明等也应视具体情况另行设臵图层名。表三图层和颜色推荐表设计内容图线型式图层名称颜色(色号)设计中心线细点划线道路_中心线青(4)规划中心线细双点划线道路_规划中心线青(4)道路侧石线粗虚线道路_侧石线蓝(5)分隔带线中粗虚线道路_分隔带蓝(5)人行道边线细实线道路_人行道（30）高架道路内边线细实线高架道路_内紫(6)高架道路外边线中粗实线高架道路_外紫(6)地面道路侧石线粗虚线道路_侧石线蓝(5)道路规划红线粗双点划线道路_红线红(1)绿化控制线粗虚线道路_绿线绿(3)路面边线（公路）粗虚线道路_边线蓝(5)
