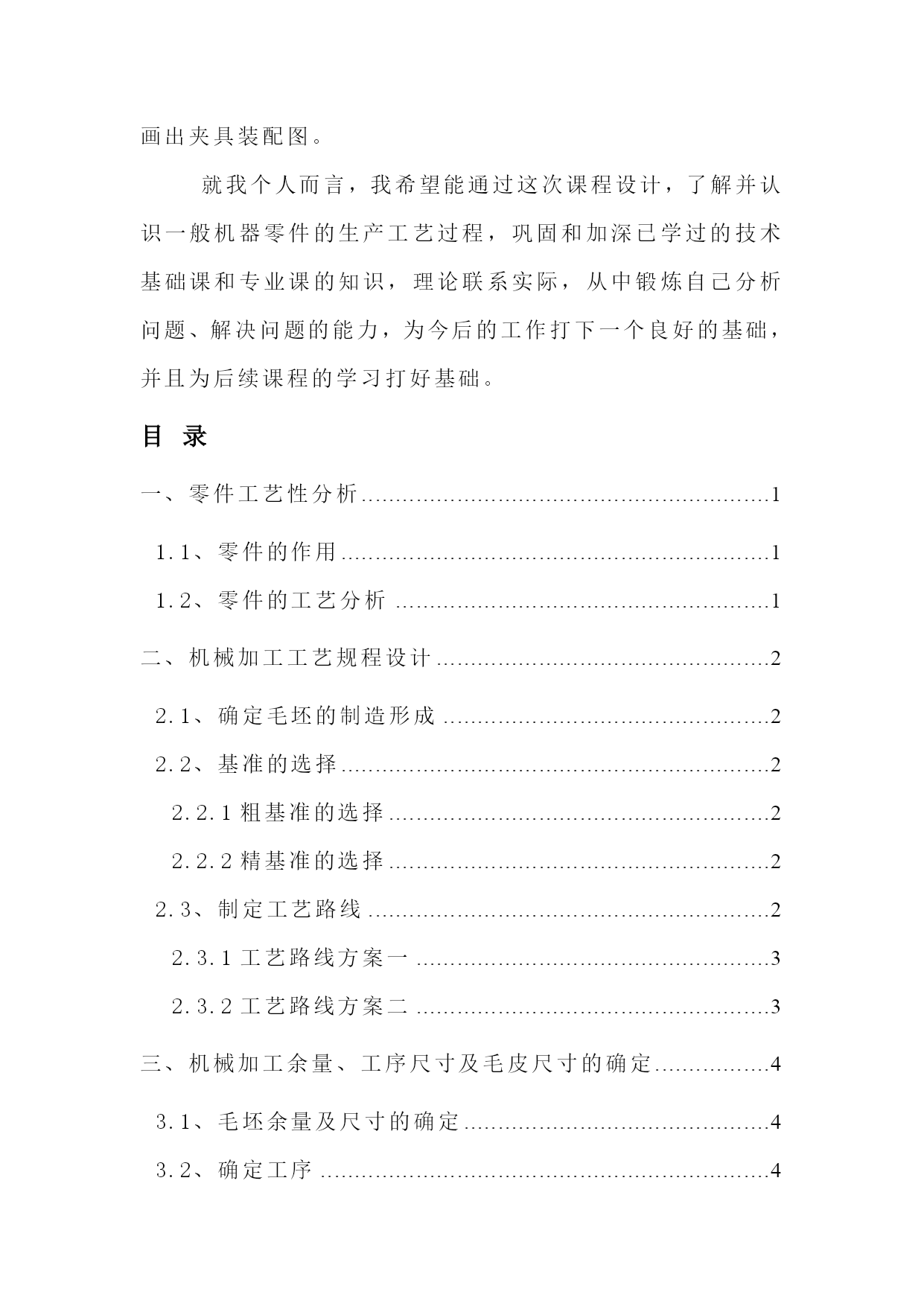

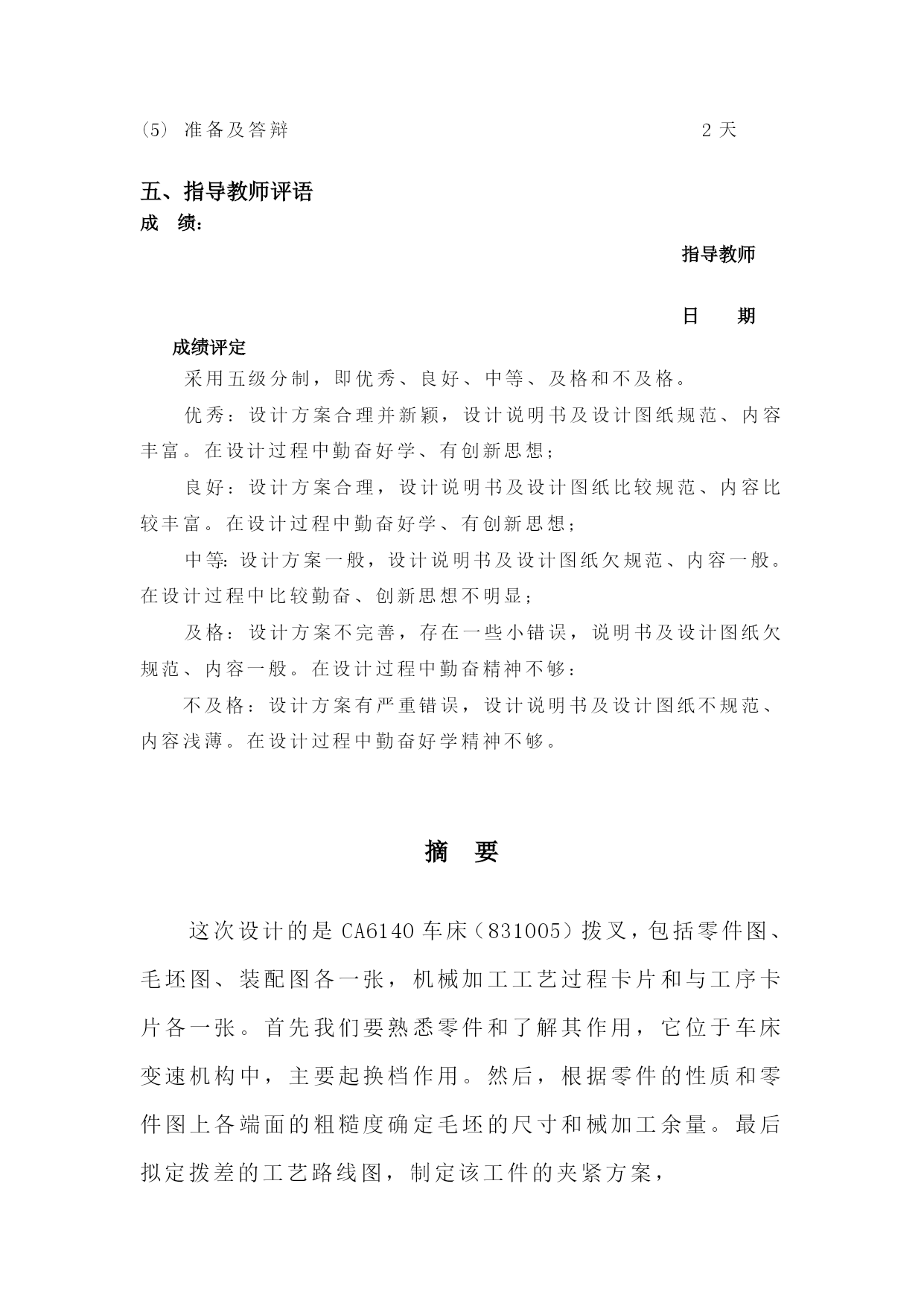

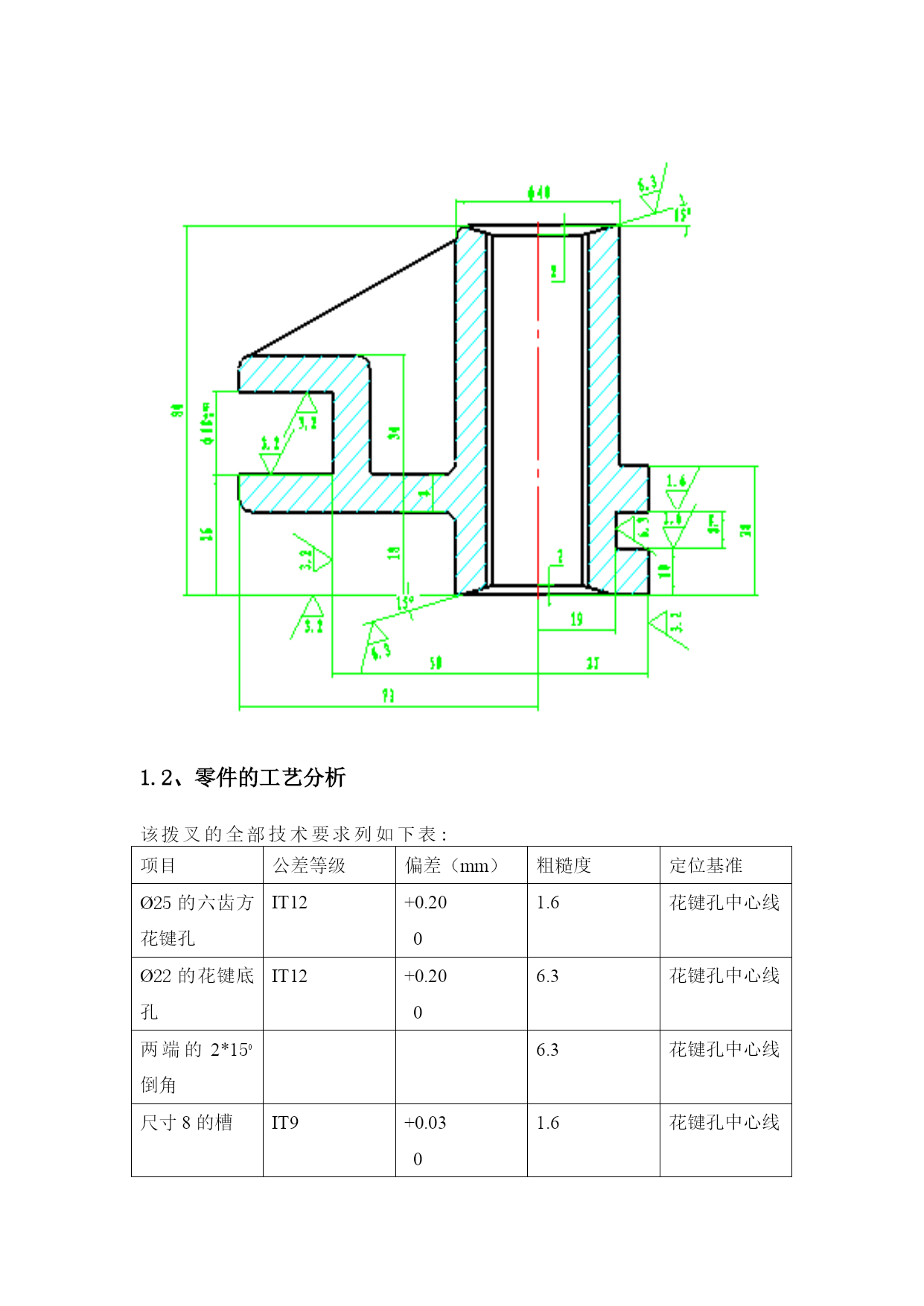

课程设计题目：设计CA6140拨叉（831005）零件的加工工艺规程及拉削Φ6毛坯孔的专用夹具设计班级：机械工程及自动化05-2班完成日期：2008.7.1课程设计任务书一、设计题目CA6140拨叉加工工艺设计及加工Φ6孔的夹具设计。二、原始资料(1)被加工零件的零件图1张(2)生产类型:大批生产三、上交材料(1)被加工工件的零件图1张(2)工件的毛坯图1张(3)机械加工工艺过程卡片1张(4)与所设计夹具对应那道工序的工序卡片1张(5)夹具装配图1张(6)夹具体图1张(7)课程设计说明书(6000～8000字)1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1)熟悉零件,画零件图2天(2)选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3)工艺装备设计(画夹具装配图及夹具体图)9天(4)编写说明书3天(5)准备及答辩2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。在设计过程中勤奋好学精神不够。摘要这次设计的是CA6140车床（831005）拨叉，包括零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟悉零件和了解其作用，它位于车床变速机构中，主要起换档作用。然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。最后拟定拨差的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc202440986"一、零件工艺性分析1HYPERLINK\l"_Toc202440987"1.1、零件的作用1HYPERLINK\l"_Toc202440988"1.2、零件的工艺分析1HYPERLINK\l"_Toc202440992"二、机械加工工艺规程设计2HYPERLINK\l"_Toc202440987"2.1、确定毛坯的制造形成2HYPERLINK\l"_Toc202440987"2.2、基准的选择2HYPERLINK\l"_Toc202440994"2.2.1粗基准的选择2HYPERLINK\l"_Toc202440994"2.2.2精基准的选择2HYPERLINK\l"_Toc202440987"2.3、制定工艺路线2HYPERLINK\l"_Toc202440994"2.3.1工艺路线方案一3HYPERLINK\l"_Toc202440994"2.3.2工艺路线方案二3HYPERLINK\l"_Toc202440992"三、机械加工余量、工序尺寸及毛皮尺寸的确定4HYPERLINK\l"_Toc202440987"3.1、毛坯余量及尺寸的确定4HYPERLINK\l"_Toc202440987"3.2、确定工序4HYPERLINK\l"_Toc202440993"四、夹具的设计12HYPERLINK\l"_Toc202440987"4.1、提出问题12HYPERLINK\l"_Toc202440987"4.2、设计思想13HYPERLINK\l"_Toc202440987"4.3、夹具设计13HYPERLINK\l"_Toc202440994"4.3.1定位分析14HYPERLINK\l"_Toc202440994"4
