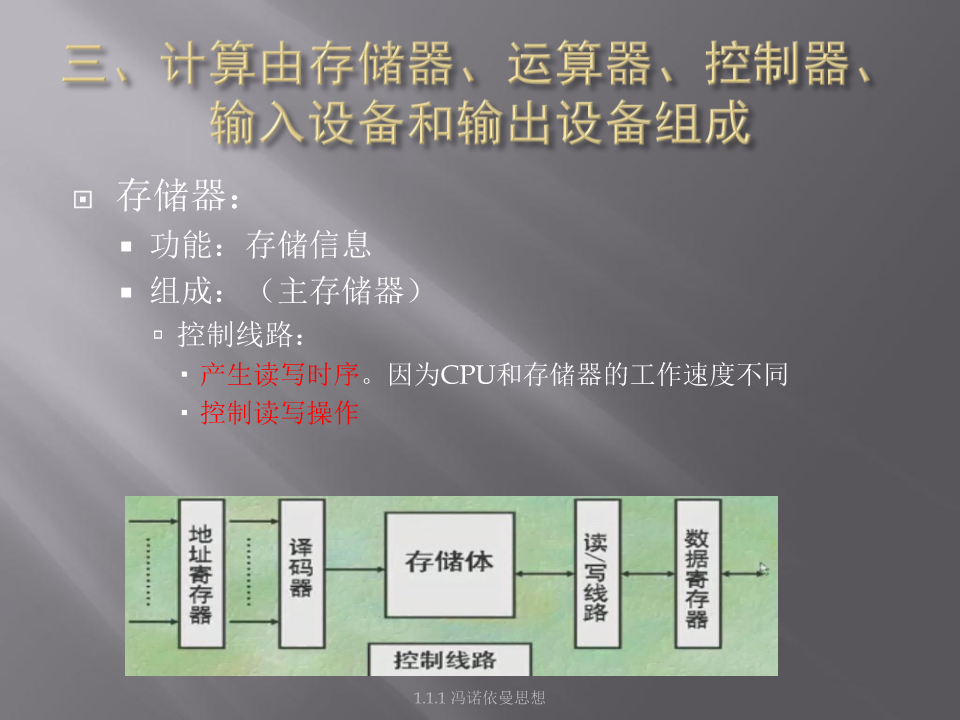

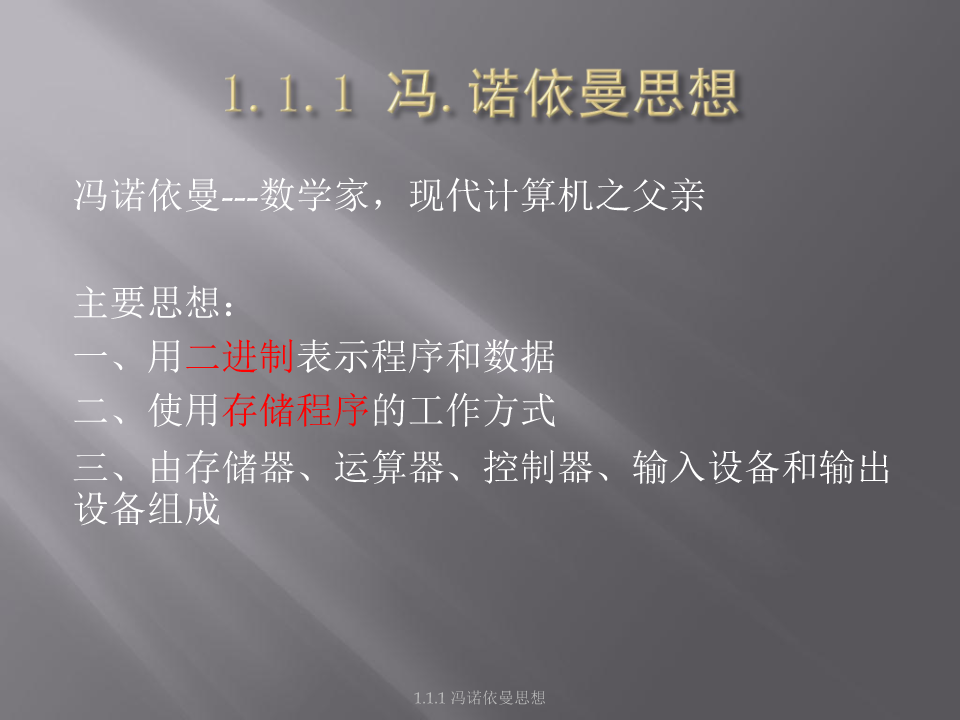

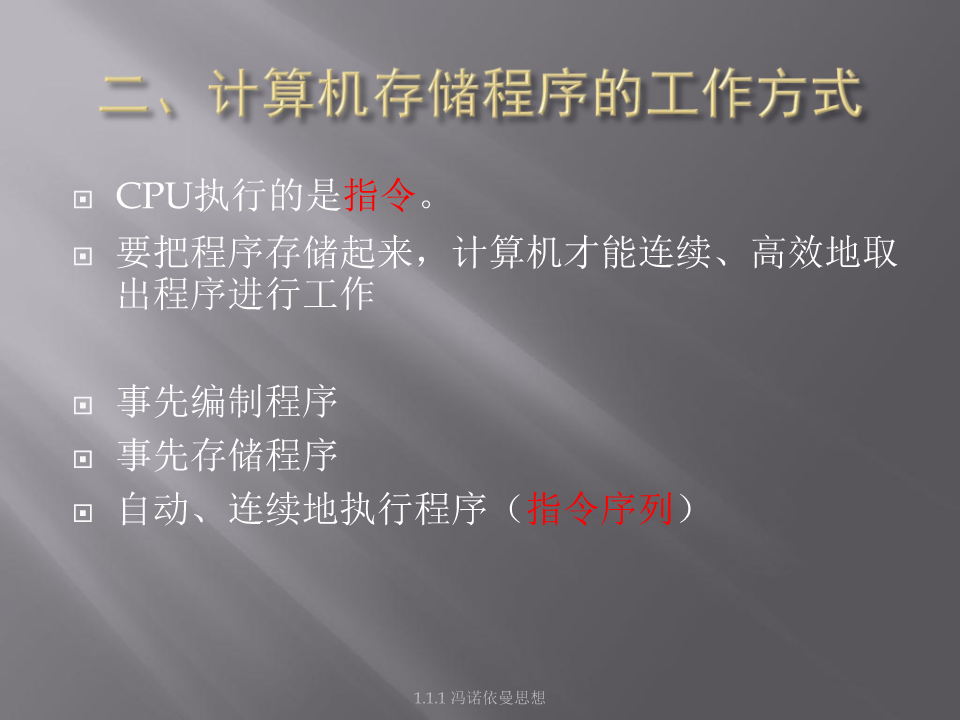

概述冯诺依曼---数学家，现代计算机之父亲主要思想：一、用二进制表示程序和数据二、使用存储程序的工作方式三、由存储器、运算器、控制器、输入设备和输出设备组成1.1.1冯诺依曼思想1、计算机用数字码（二进制代码）表示各种信息用二进制位0表示正数，1表示负数6=0110-7=1111表示字符：只要代码不同即可，如：A:10000000B:10000001表示命令、状态启动00停止01正在工作10停止工作111.1.1冯诺依曼思想2.在物理上使用数字信号（数字型电信号）表示数字代码数字信号分为电平信号、脉冲信号两类高电平1低电平：0有脉冲：1无脉冲：0如101表示为：1.1.1冯诺依曼思想CPU执行的是指令。要把程序存储起来，计算机才能连续、高效地取出程序进行工作事先编制程序事先存储程序自动、连续地执行程序（指令序列）1.1.1冯诺依曼思想存储器：功能：存储信息组成：（主存储器）存储体：存放信息的实体由多个单元组成，每个单元可存放8位或16位数据各个单元都有唯一的编号，也就是地址1.1.1冯诺依曼思想存储器：功能：存储信息组成：（主存储器）寻址系统（包括地址寄存器、译码器）对地址译码，选择存储单元CPU访问存储器时，每次只访问一个单元。CPU把地址地址寄存器地址译码器（找到存储单元）存储体1.1.1冯诺依曼思想存储器：功能：存储信息组成：（主存储器）读写线路和数据寄存器：读写线路：完成读写操作数据寄存器：暂存读写数据如写入数据时：数据数据寄存器写入线路存储体读取数据时：存储体读取线路数据寄存器外部1.1.1冯诺依曼思想存储器：功能：存储信息组成：（主存储器）控制线路：产生读写时序。因为CPU和存储器的工作速度不同控制读写操作1.1.1冯诺依曼思想运算器：功能：加工信息组成：如图1.1.1冯诺依曼思想运算器：移位器：直接或者移位送出运算结果1.1.1冯诺依曼思想运算器：算术逻辑运算部件（ALU，核心）通过加法器实现运算操作。（求和，进位）由全加器求和，由进位链传递进位信号1.1.1冯诺依曼思想运算器：2个选择器：选择操作数选择控制条件，实现各种算法：把乘除减法转化成加法1.1.1冯诺依曼思想运算器：通用寄存器：提供操作数存放运算结果1.1.1冯诺依曼思想输入、输出设备：功能：转换信息输入：原始信息代码，送入主机输出：处理结果（代码）人能接受的形式，并输出1.1.1冯诺依曼思想控制器：一切操作都是通过命令实现的门电路由电平信号控制，寄存器由脉冲信号控制功能：产生控制命令（微指令），控制全机操作组成：微命令发生器（核心）有2个输入条件：逻辑条件：指令信息、状态信息时间条件：时序信息微命令产生方式（指令执行方式）：组合逻辑控制方式：由组合逻辑电路（门电路）控制产生由微指令产生（二进制代码）：从专用的存储器中获得1.1.1冯诺依曼思想1.冯诺依曼思想：1.用二进制表示程序和数据2.采用存储程序的工作方式3.由运算器、存储器、控制器、输入输出设备组成1.1.1冯诺依曼思想
