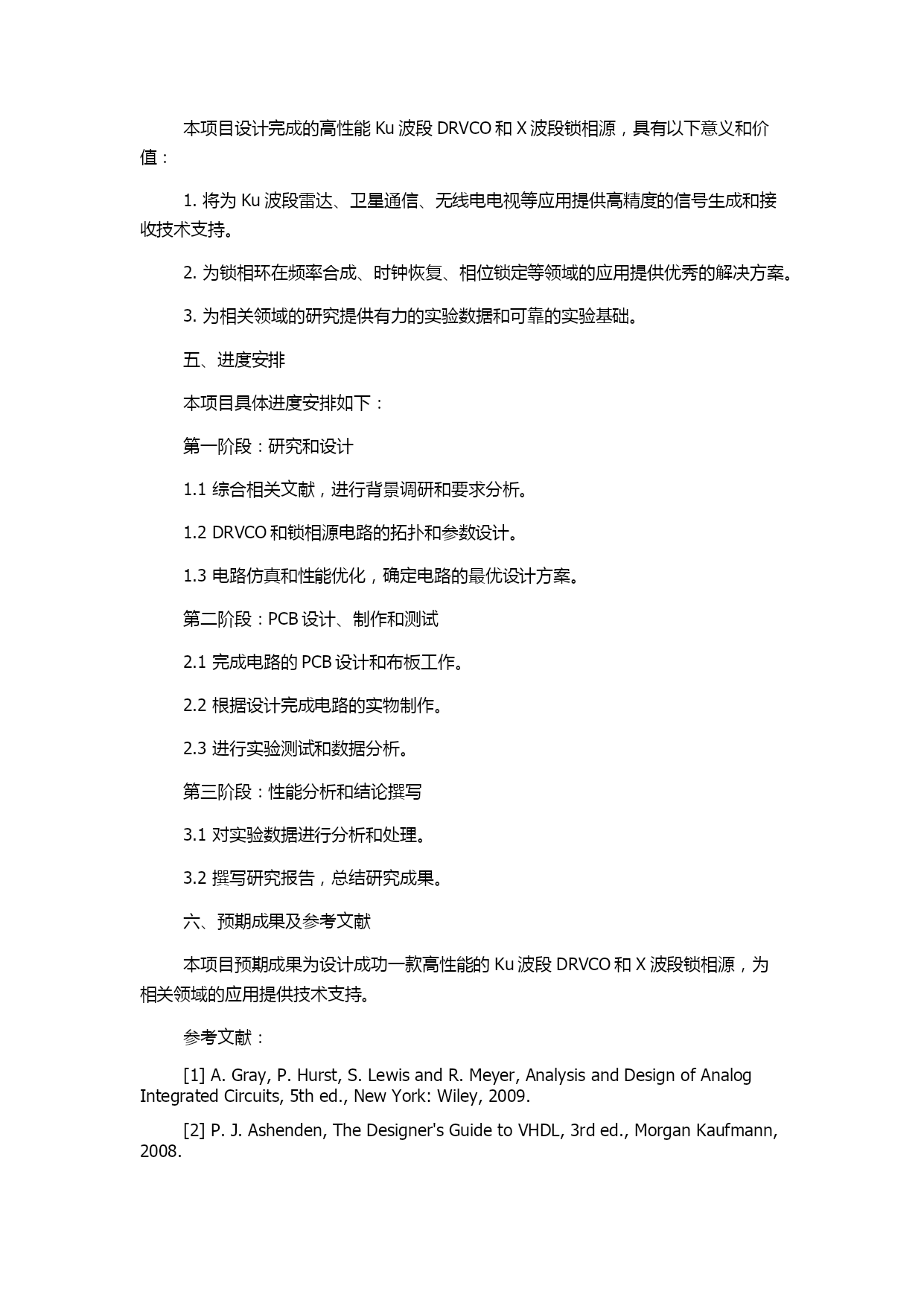

Ku波段DRVCO与X波段锁相源的设计的开题报告一、研究背景Ku波段是指12~18GHz的微波频段,广泛应用于雷达、卫星通信、无线电电视等方面。在Ku波段中,设计一款高性能的频率合成器对于实现高精度的信号发生和接收至关重要。其中的关键模块之一就是驱动振荡器(DRVCO)。同时,在频率合成系统中,锁相环(PLL)被广泛应用于频率合成、时钟恢复和相位锁定等领域。因此,设计一款高精度的X波段锁相源也具有非常重要的意义。二、研究目的本项目旨在设计一款高性能的Ku波段DRVCO和X波段锁相源。DRVCO的设计需满足稳定性、响应速度、抗噪声等方面的要求。锁相源的设计需要满足高精度、低抖动等方面的要求。通过设计完成的DRVCO和锁相源,实现高精度的信号生成和接收,为相关领域的应用提供技术支持。三、研究内容和方法1.DRVCO的设计(1)选取合适的电路拓扑结构,根据特定的性能要求和设计参数,确定电路中各个元件的数值和参数。(2)通过理论计算和仿真验证,确定各个元件的最优值,优化电路性能。(3)基于电路仿真结果,进行PCB设计、布局和布线。(4)并进行实际制作、测试和优化,最终得到稳定、精度高的DRVCO电路。2.锁相源的设计(1)选取合适的锁相环架构,根据特定的性能要求和设计参数,确定PLL中各个元件的数值和参数。(2)通过理论计算和仿真验证,确定各个元件的最优值,优化PLL的性能。(3)基于电路仿真结果,进行PCB设计、布局和布线。(4)并进行实际制作、测试和优化,最终得到稳定、精度高的锁相源电路。四、研究意义和应用价值本项目设计完成的高性能Ku波段DRVCO和X波段锁相源,具有以下意义和价值:1.将为Ku波段雷达、卫星通信、无线电电视等应用提供高精度的信号生成和接收技术支持。2.为锁相环在频率合成、时钟恢复、相位锁定等领域的应用提供优秀的解决方案。3.为相关领域的研究提供有力的实验数据和可靠的实验基础。五、进度安排本项目具体进度安排如下:第一阶段:研究和设计1.1综合相关文献,进行背景调研和要求分析。1.2DRVCO和锁相源电路的拓扑和参数设计。1.3电路仿真和性能优化,确定电路的最优设计方案。第二阶段:PCB设计、制作和测试2.1完成电路的PCB设计和布板工作。2.2根据设计完成电路的实物制作。2.3进行实验测试和数据分析。第三阶段:性能分析和结论撰写3.1对实验数据进行分析和处理。3.2撰写研究报告,总结研究成果。六、预期成果及参考文献本项目预期成果为设计成功一款高性能的Ku波段DRVCO和X波段锁相源,为相关领域的应用提供技术支持。参考文献:[1]A.Gray,P.Hurst,S.LewisandR.Meyer,AnalysisandDesignofAnalogIntegratedCircuits,5thed.,NewYork:Wiley,2009.[2]P.J.Ashenden,TheDesigner'sGuidetoVHDL,3rded.,MorganKaufmann,2008.[3]W.H.HaytandJ.A.Buck,EngineeringElectromagnetics,8thed.,NewYork:McGraw-Hill,2012.
