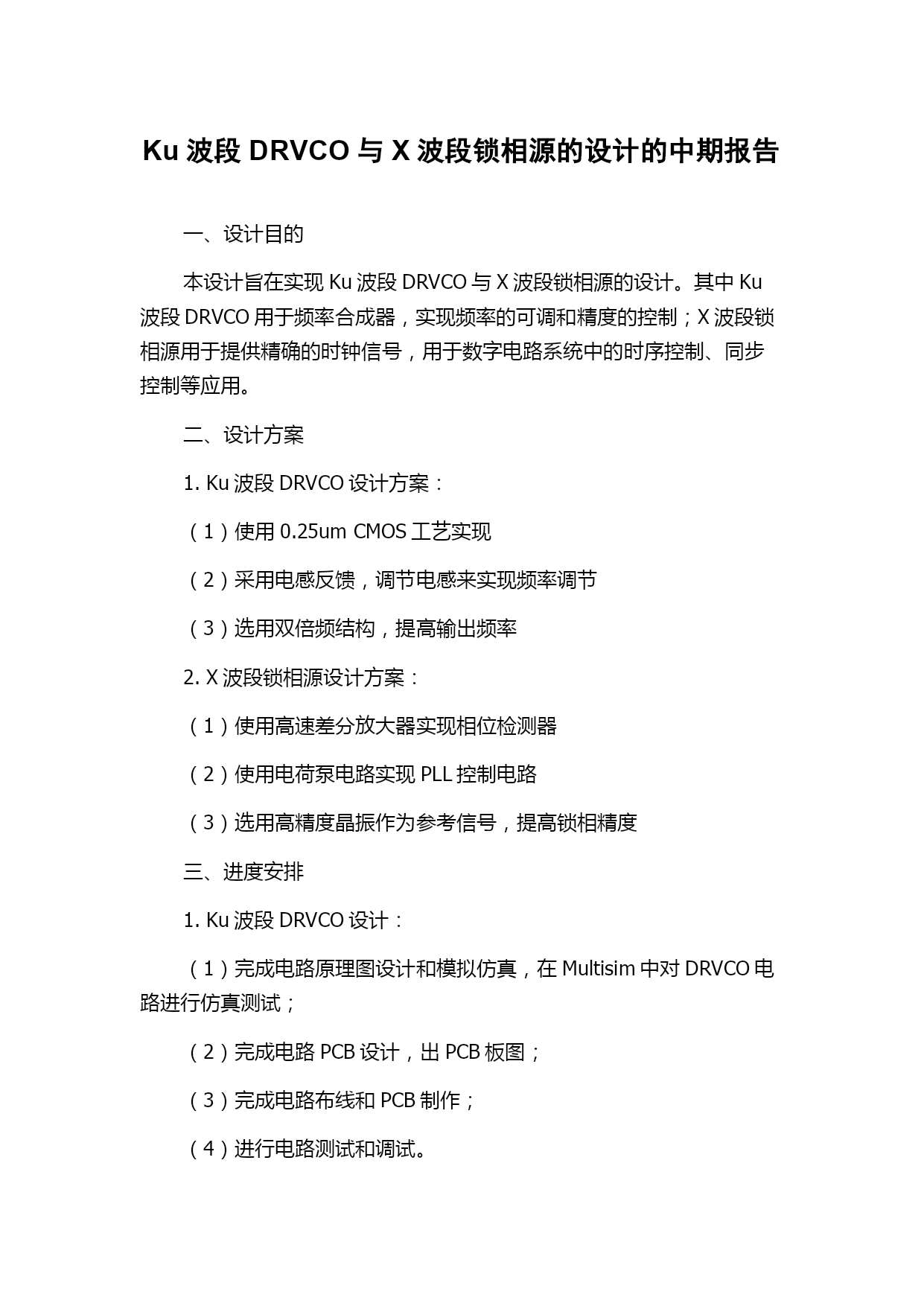

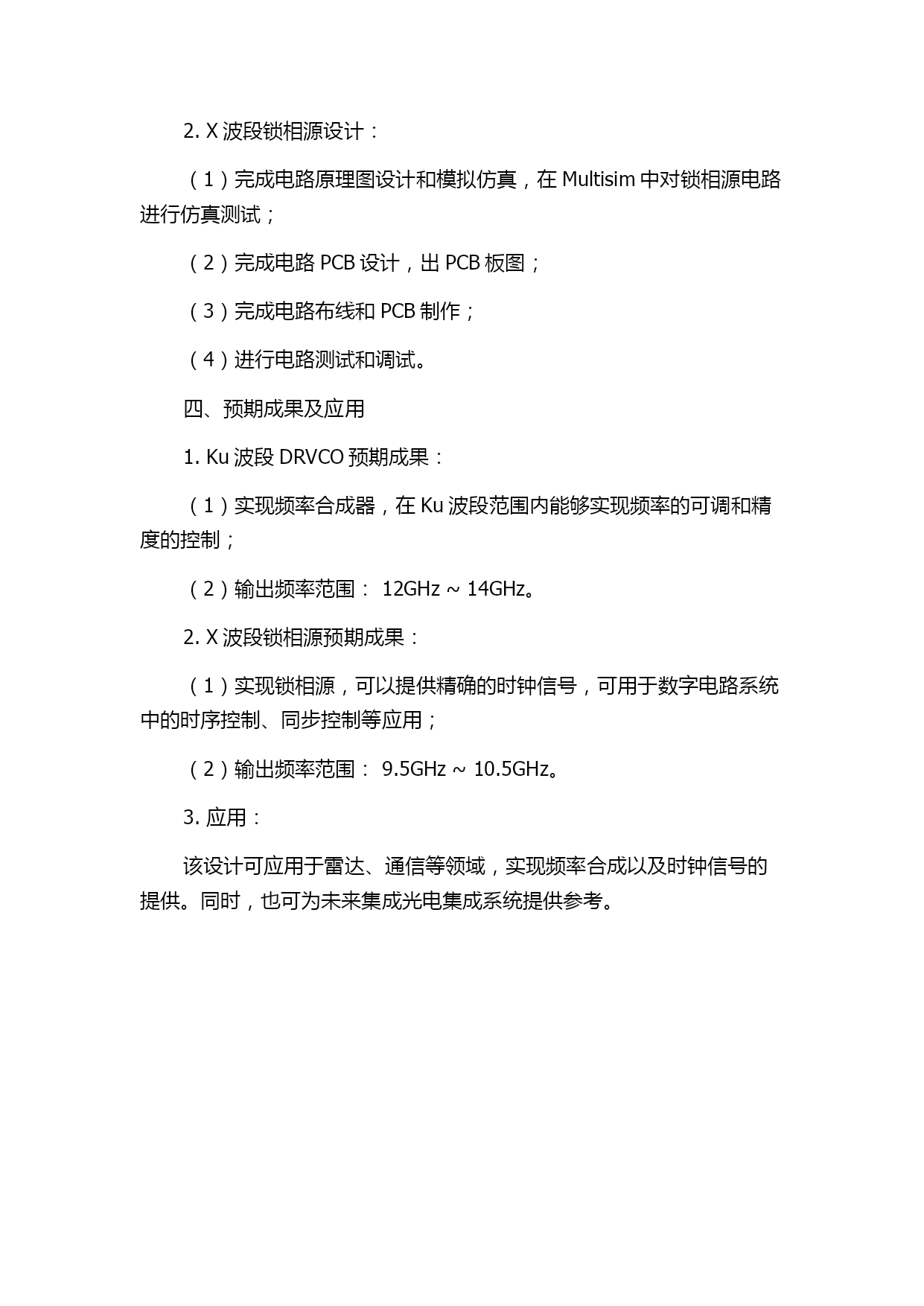

Ku波段DRVCO与X波段锁相源的设计的中期报告一、设计目的本设计旨在实现Ku波段DRVCO与X波段锁相源的设计。其中Ku波段DRVCO用于频率合成器，实现频率的可调和精度的控制；X波段锁相源用于提供精确的时钟信号，用于数字电路系统中的时序控制、同步控制等应用。二、设计方案1.Ku波段DRVCO设计方案：（1）使用0.25umCMOS工艺实现（2）采用电感反馈，调节电感来实现频率调节（3）选用双倍频结构，提高输出频率2.X波段锁相源设计方案：（1）使用高速差分放大器实现相位检测器（2）使用电荷泵电路实现PLL控制电路（3）选用高精度晶振作为参考信号，提高锁相精度三、进度安排1.Ku波段DRVCO设计：（1）完成电路原理图设计和模拟仿真，在Multisim中对DRVCO电路进行仿真测试；（2）完成电路PCB设计，出PCB板图；（3）完成电路布线和PCB制作；（4）进行电路测试和调试。2.X波段锁相源设计：（1）完成电路原理图设计和模拟仿真，在Multisim中对锁相源电路进行仿真测试；（2）完成电路PCB设计，出PCB板图；（3）完成电路布线和PCB制作；（4）进行电路测试和调试。四、预期成果及应用1.Ku波段DRVCO预期成果：（1）实现频率合成器，在Ku波段范围内能够实现频率的可调和精度的控制；（2）输出频率范围：12GHz~14GHz。2.X波段锁相源预期成果：（1）实现锁相源，可以提供精确的时钟信号，可用于数字电路系统中的时序控制、同步控制等应用；（2）输出频率范围：9.5GHz~10.5GHz。3.应用：该设计可应用于雷达、通信等领域，实现频率合成以及时钟信号的提供。同时，也可为未来集成光电集成系统提供参考。
