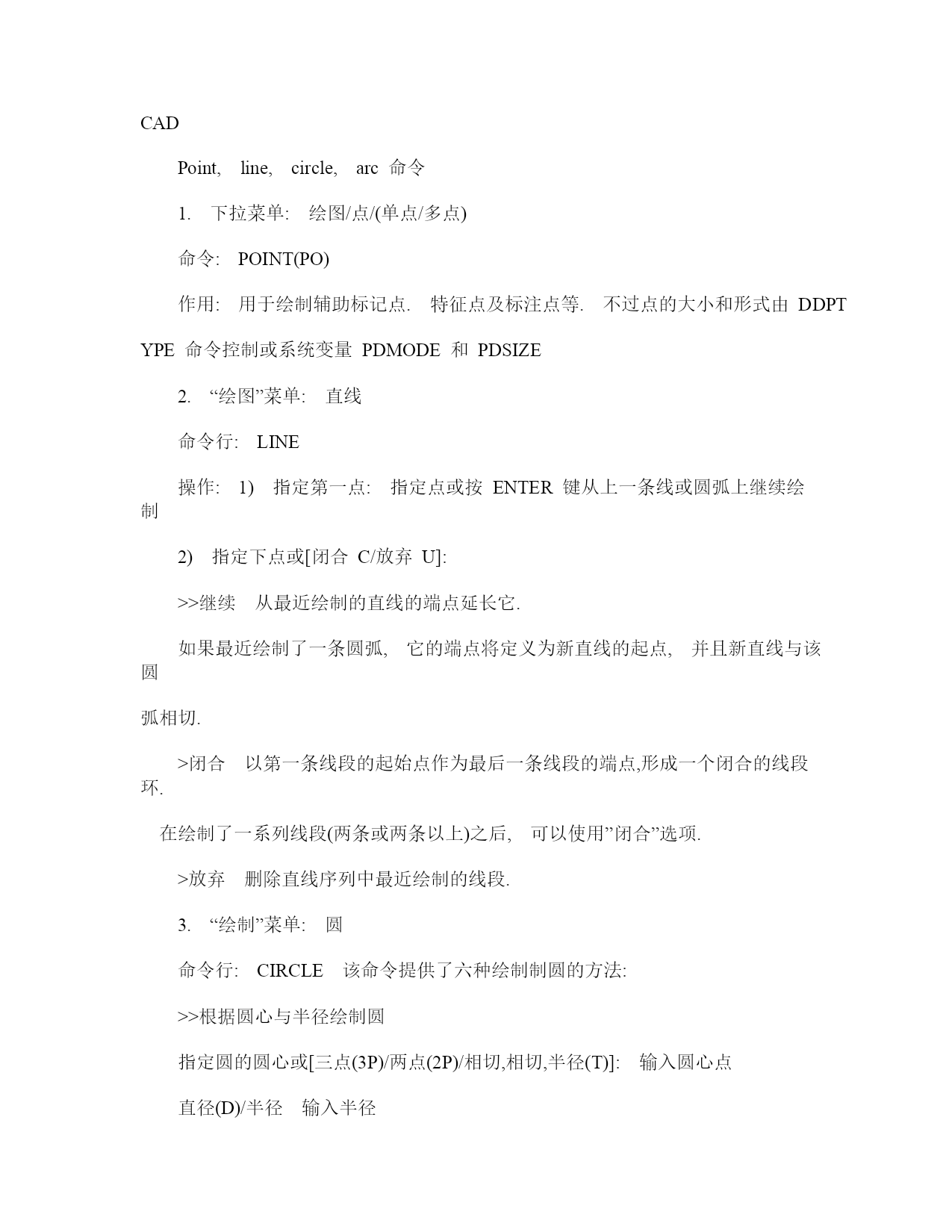

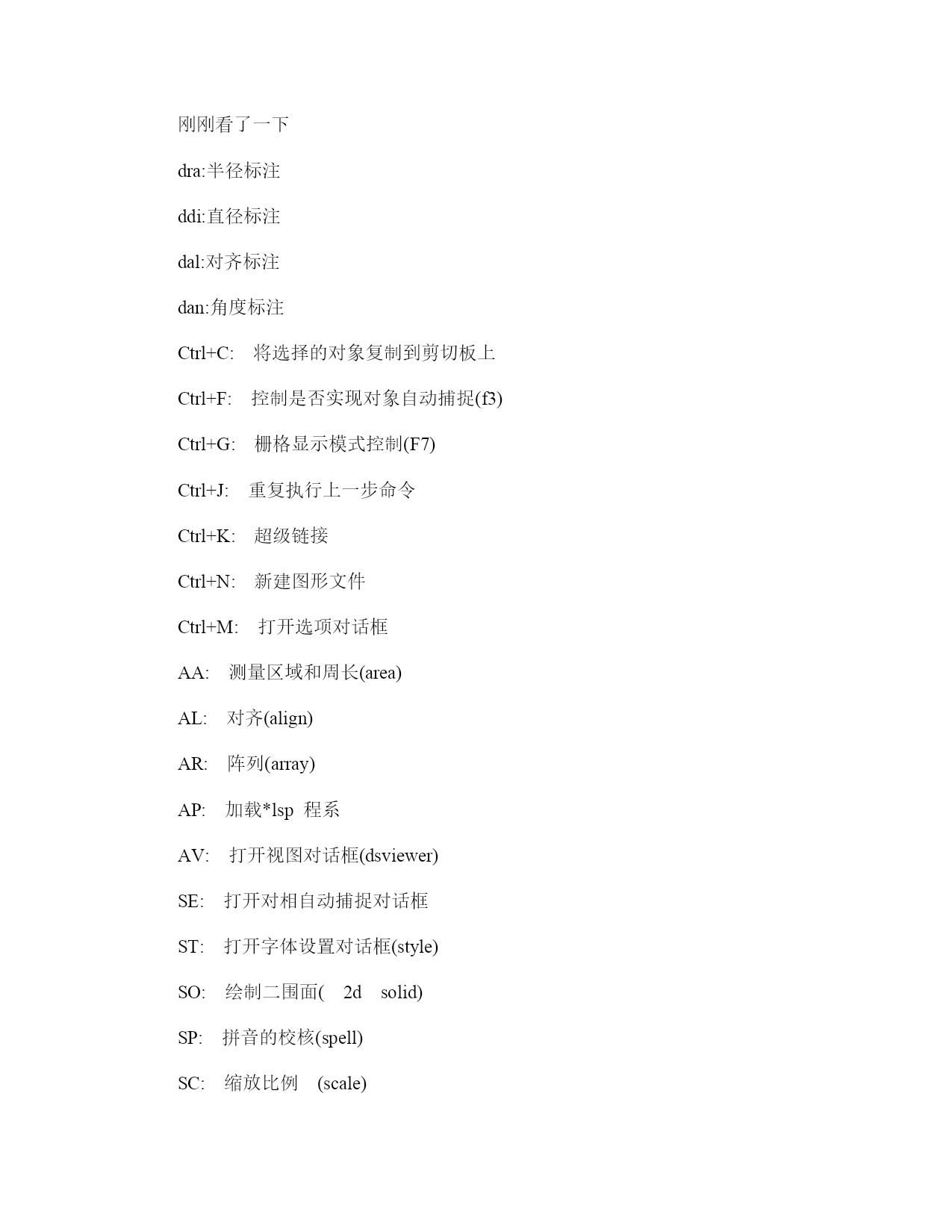

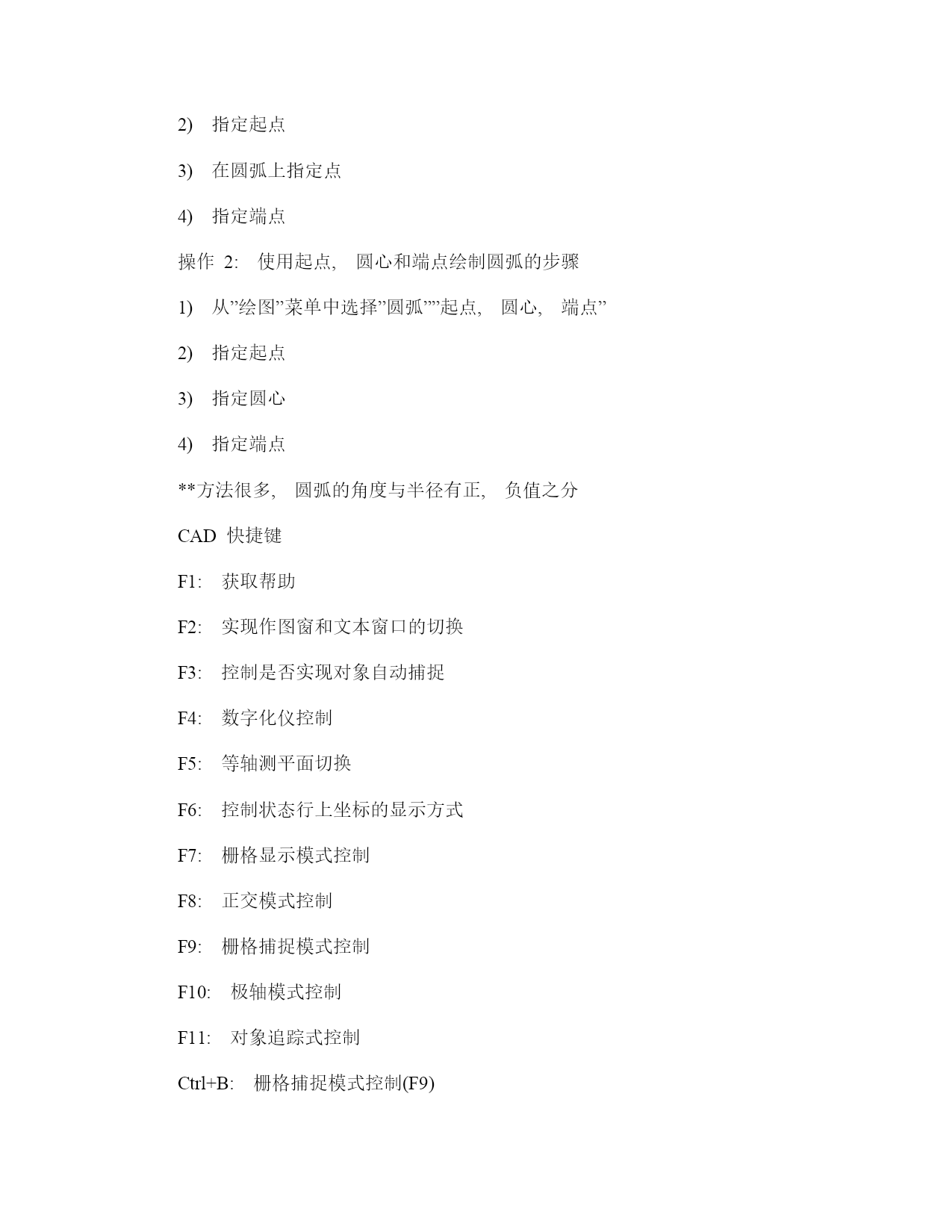

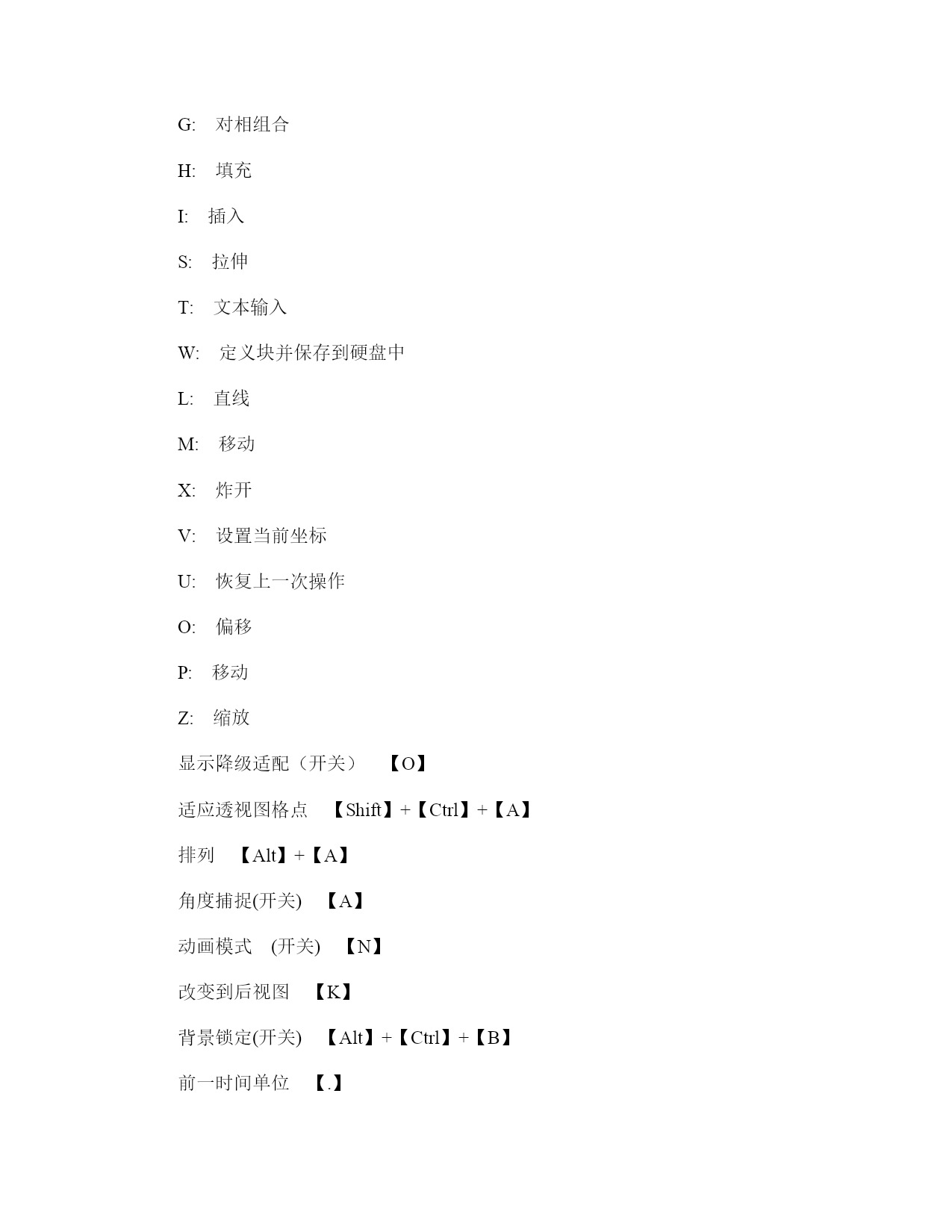

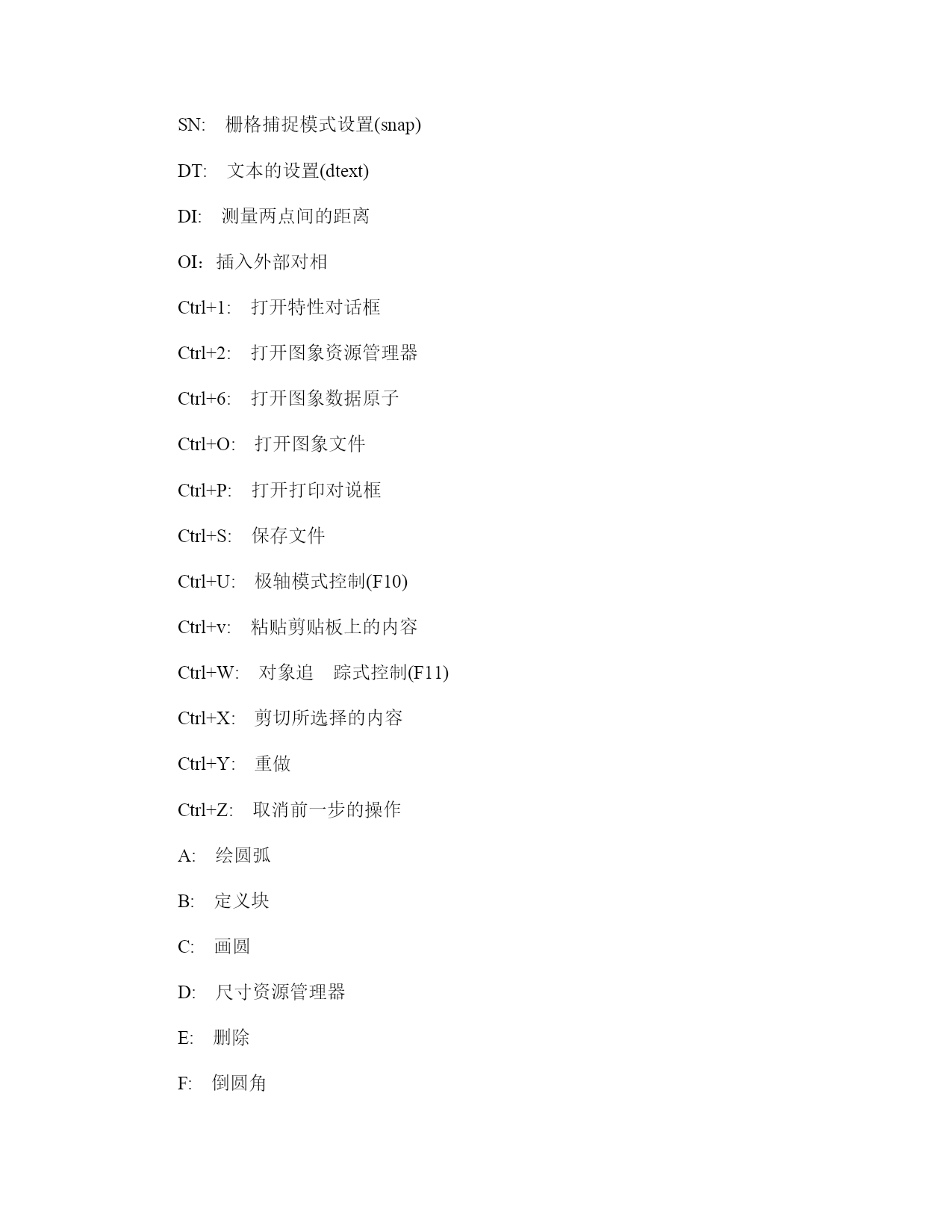

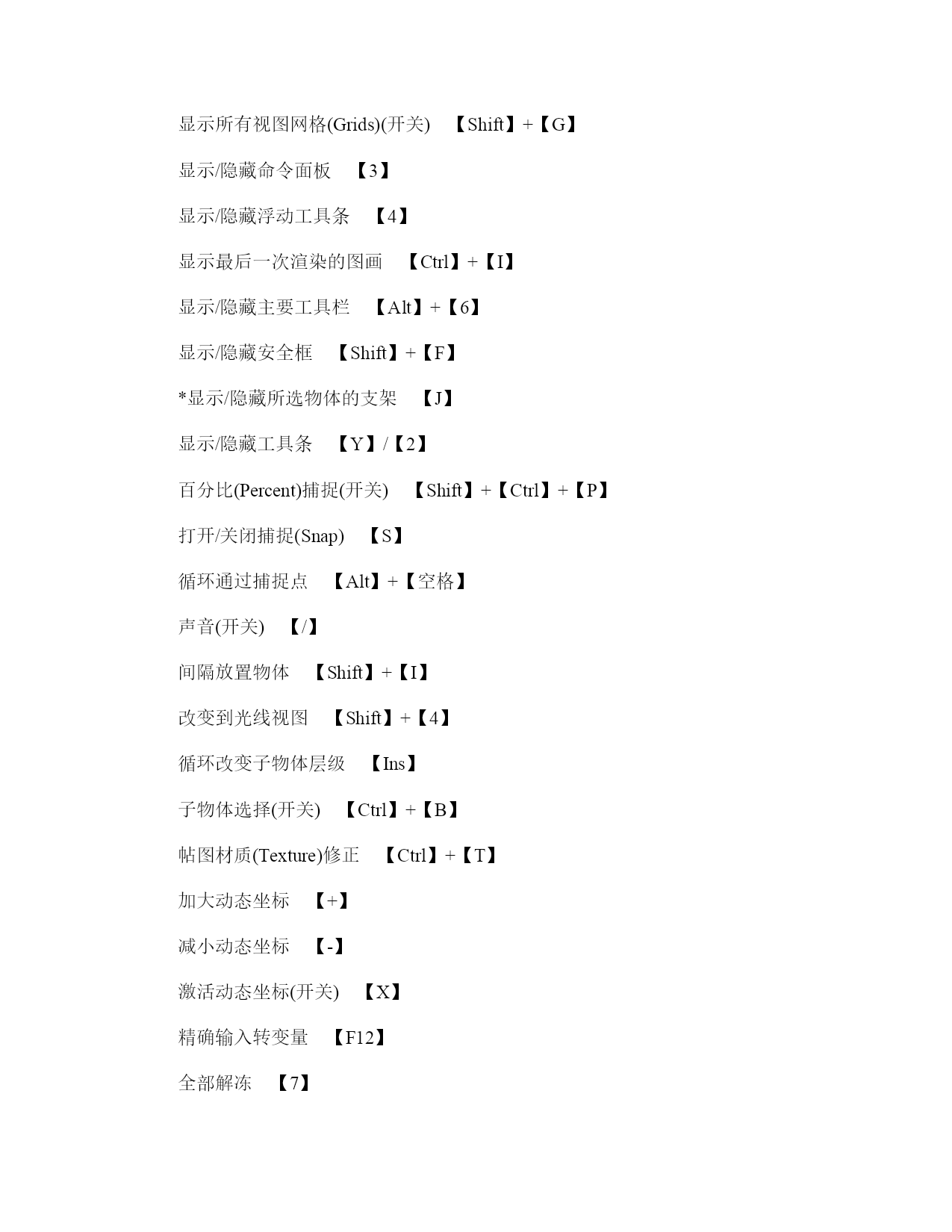

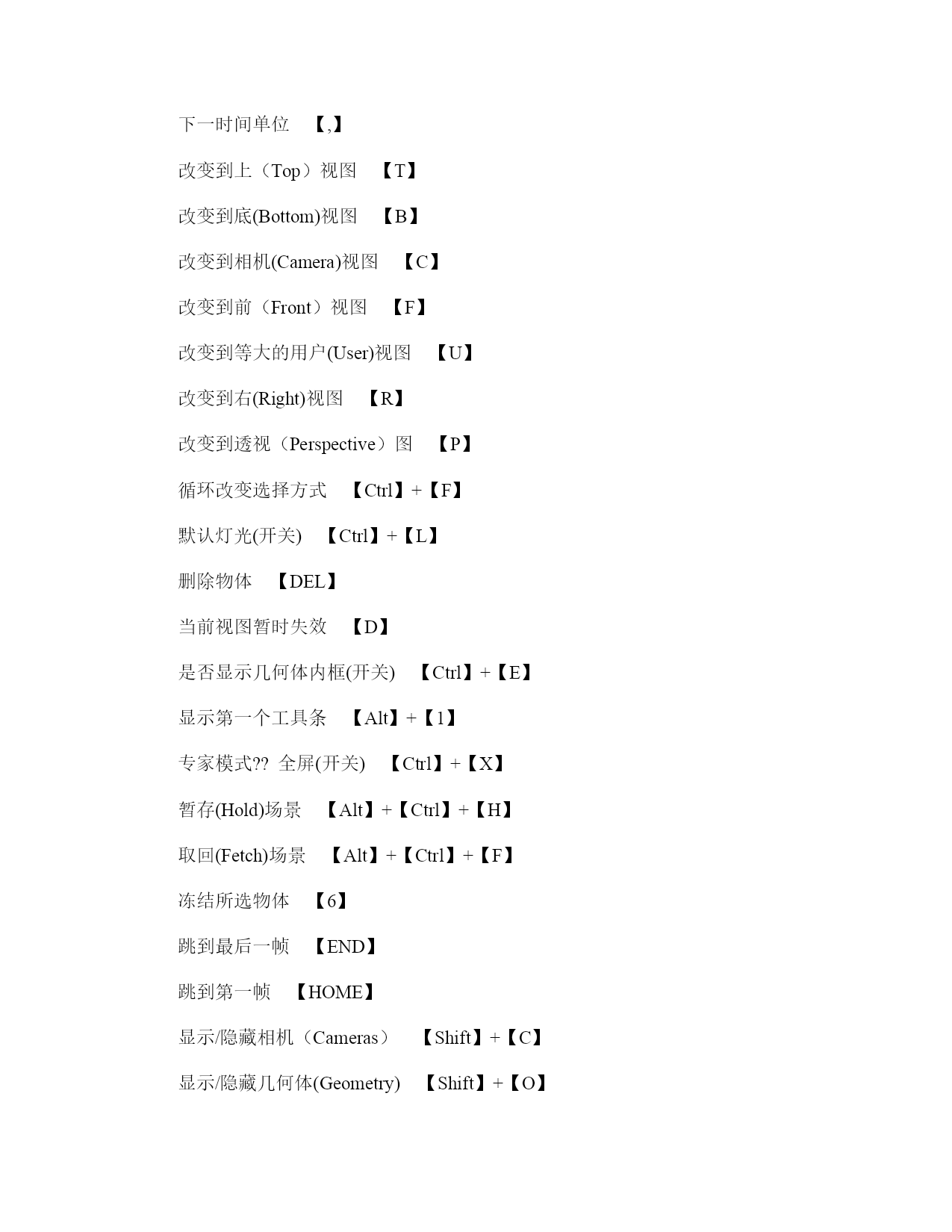

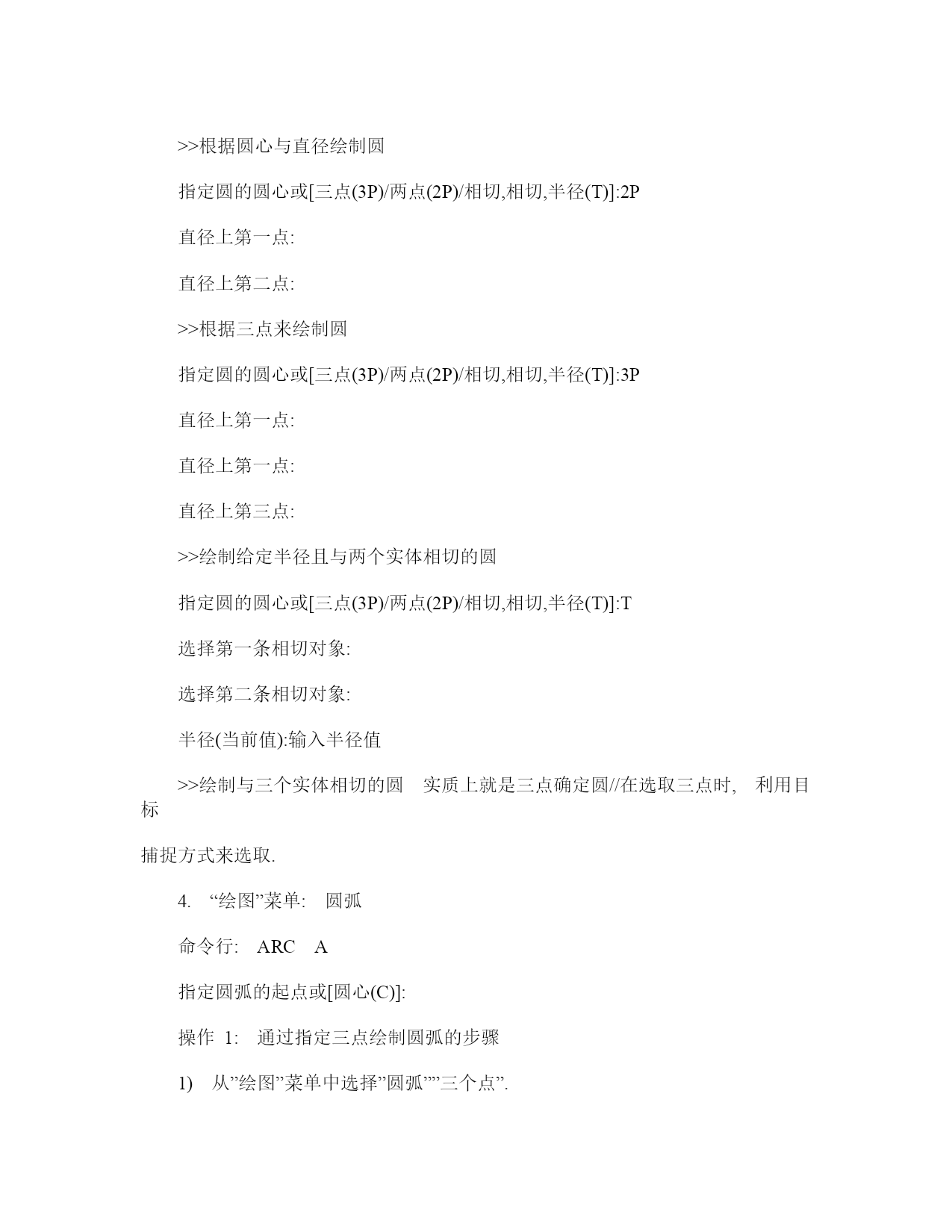

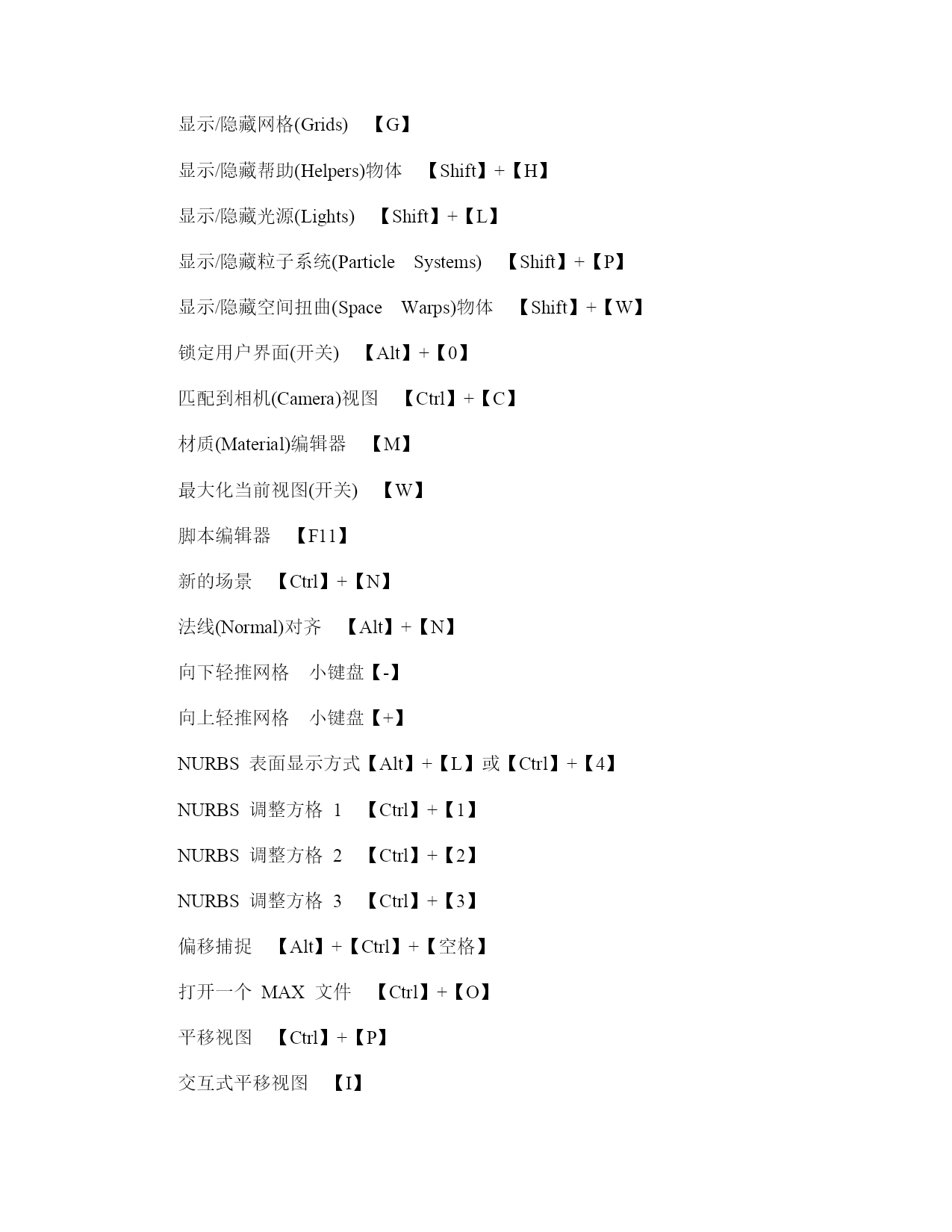

CADPoint,line,circle,arc命令1.下拉菜单:绘图/点/(单点/多点)命令:POINT(PO)作用:用于绘制辅助标记点.特征点及标注点等.不过点的大小和形式由DDPTYPE命令控制或系统变量PDMODE和PDSIZE2.“绘图”菜单:直线命令行:LINE操作:1)指定第一点:指定点或按ENTER键从上一条线或圆弧上继续绘制2)指定下点或[闭合C/放弃U]:>>继续从最近绘制的直线的端点延长它.如果最近绘制了一条圆弧,它的端点将定义为新直线的起点,并且新直线与该圆弧相切.>闭合以第一条线段的起始点作为最后一条线段的端点,形成一个闭合的线段环.在绘制了一系列线段(两条或两条以上)之后,可以使用”闭合”选项.>放弃删除直线序列中最近绘制的线段.3.“绘制”菜单:圆命令行:CIRCLE该命令提供了六种绘制制圆的方法:>>根据圆心与半径绘制圆指定圆的圆心或[三点(3P)/两点(2P)/相切,相切,半径(T)]:输入圆心点直径(D)/半径输入半径>>根据圆心与直径绘制圆指定圆的圆心或[三点(3P)/两点(2P)/相切,相切,半径(T)]:2P直径上第一点:直径上第二点:>>根据三点来绘制圆指定圆的圆心或[三点(3P)/两点(2P)/相切,相切,半径(T)]:3P直径上第一点:直径上第一点:直径上第三点:>>绘制给定半径且与两个实体相切的圆指定圆的圆心或[三点(3P)/两点(2P)/相切,相切,半径(T)]:T选择第一条相切对象:选择第二条相切对象:半径(当前值):输入半径值>>绘制与三个实体相切的圆实质上就是三点确定圆//在选取三点时,利用目标捕捉方式来选取.4.“绘图”菜单:圆弧命令行:ARCA指定圆弧的起点或[圆心(C)]:操作1:通过指定三点绘制圆弧的步骤1)从”绘图”菜单中选择”圆弧””三个点”.2)指定起点3)在圆弧上指定点4)指定端点操作2:使用起点,圆心和端点绘制圆弧的步骤1)从”绘图”菜单中选择”圆弧””起点,圆心,端点”2)指定起点3)指定圆心4)指定端点**方法很多,圆弧的角度与半径有正,负值之分CAD快捷键F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪式控制Ctrl+B:栅格捕捉模式控制(F9)刚刚看了一下dra:半径标注ddi:直径标注dal:对齐标注dan:角度标注Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*lsp程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(style)SO:绘制二围面(2dsolid)SP:拼音的校核(spell)SC:缩放比例(scale)SN:栅格捕捉模式设置(snap)DT:文本的设置(dtext)DI:测量两点间的距离OI：插入外部对相Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+O:打开图象文件Ctrl+P:打开打印对说框Ctrl+S:保存文件Ctrl+U:极轴模式控制(F10)Ctrl+v:粘贴剪贴板上的内容Ctrl+W:对象追踪式控制(F11)Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I:插入S:拉伸T:文本输入W:定义块并保存到硬盘中L:直线M:移动X:炸开V:设置当前坐标U:恢复上一次操作O:偏移P:移动Z:缩放显示降级适配（开关）【O】适应透视图格点【Shift】+【Ctrl】+【A】排列【Alt】+【A】角度捕捉(开关)【A】动画模式(开关)【N】改变到后视图【K
