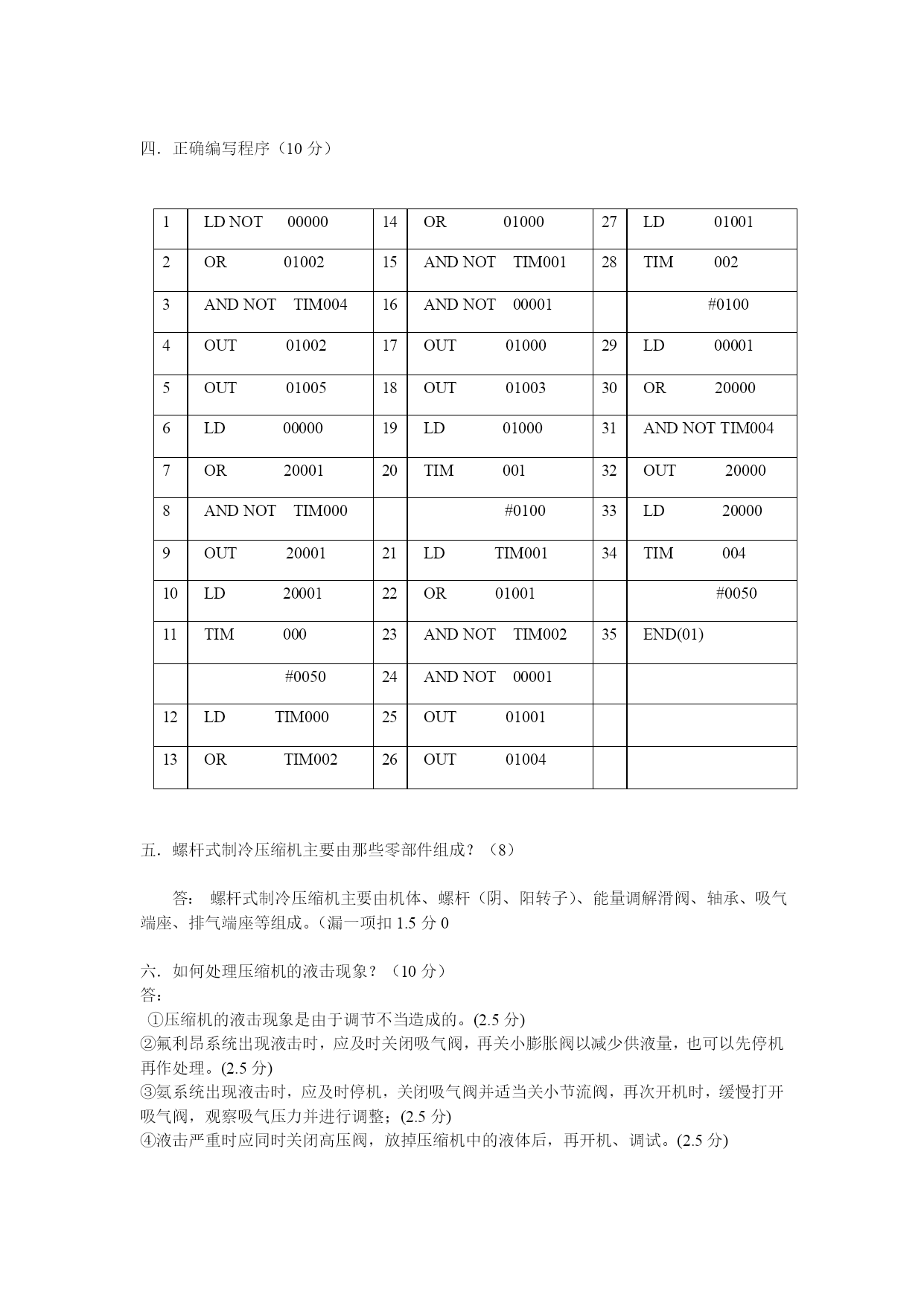

冷却泵循环工作的PLC控制编程与接线控制要求：1．某制冷机组，要求两台冷却水泵循环工作，当按下启动按钮后，冷却塔风机开始工作，5秒钟后一号泵开始工作，等10秒后二号泵工作，再10秒后一号泵又工作，再等10秒后二号泵又工作，如此循环。2．按下停止按钮后，1号水泵、2号水泵立即停止工作，5秒后冷却塔风机停止工作。一．正确配置I/O分配表（10分）I/O分配表输入输出元件地址功能元件地址功能SB100000启动按钮KM101000一号泵接触器SB200001停止按钮KM201001二号泵接触器KM301002冷却塔风机接触器HL101003一号泵指示灯HL201004二号泵指示灯HL301005风机指示灯二．正确画出I/O硬件接线图（10分）三．正确画出梯形图（15分）四．正确编写程序（10分）1LDNOT0000014OR0100027LD010012OR0100215ANDNOTTIM00128TIM0023ANDNOTTIM00416ANDNOT00001#01004OUT0100217OUT0100029LD000015OUT0100518OUT0100330OR200006LD0000019LD0100031ANDNOTTIM0047OR2000120TIM00132OUT200008ANDNOTTIM000#010033LD200009OUT2000121LDTIM00134TIM00410LD2000122OR01001#005011TIM00023ANDNOTTIM00235END(01)#005024ANDNOT0000112LDTIM00025OUT0100113ORTIM00226OUT01004五．螺杆式制冷压缩机主要由那些零部件组成？（8）答：螺杆式制冷压缩机主要由机体、螺杆（阴、阳转子）、能量调解滑阀、轴承、吸气端座、排气端座等组成。（漏一项扣1.5分0六．如何处理压缩机的液击现象？（10分）答：①压缩机的液击现象是由于调节不当造成的。(2.5分)②氟利昂系统出现液击时，应及时关闭吸气阀，再关小膨胀阀以减少供液量，也可以先停机再作处理。(2.5分)③氨系统出现液击时，应及时停机，关闭吸气阀并适当关小节流阀，再次开机时，缓慢打开吸气阀，观察吸气压力并进行调整；(2.5分)④液击严重时应同时关闭高压阀，放掉压缩机中的液体后，再开机、调试。(2.5分)七．下图是空气热湿处理的几个典型过程，请正确指出A→B、A→C、A→D、A→E、A→G、A→F都是何过程？（15分）答：A→B等湿加热过程，空气呈等湿增焓升温的变化过程。（2.5分）A→C等湿冷却过程，空气呈等湿减焓降温的变化过程。（2.5分）A→D等焓减湿过程，空气呈等焓减湿升温的变化过程。（2.5分）A→E等焓加湿过程，空气呈等焓加湿降温的变化过程。（2.5分）A→G冷却减湿过程，空气呈减焓减湿降温的变化过程。（2.5分）A→F等温加湿过程，空气呈增焓加湿等温的变化过程。（2.5分）八．计算题（7分）5000Kg苹果入库温度为20℃,在24h内降至8℃贮存，已知苹果的质量热容C＝3.76KJ/Kg.℃，问冷却过程需要多少冷量？解：已知：m=5000KgC＝3.76KJ/Kgt1=20℃t2=8℃Q＝mc(t2-t1)/3600×24＝5000×3.76×（20－8）/3600×24＝2.61KW答：冷却过程需2.61KW的冷量（公式5分、结果2分）
