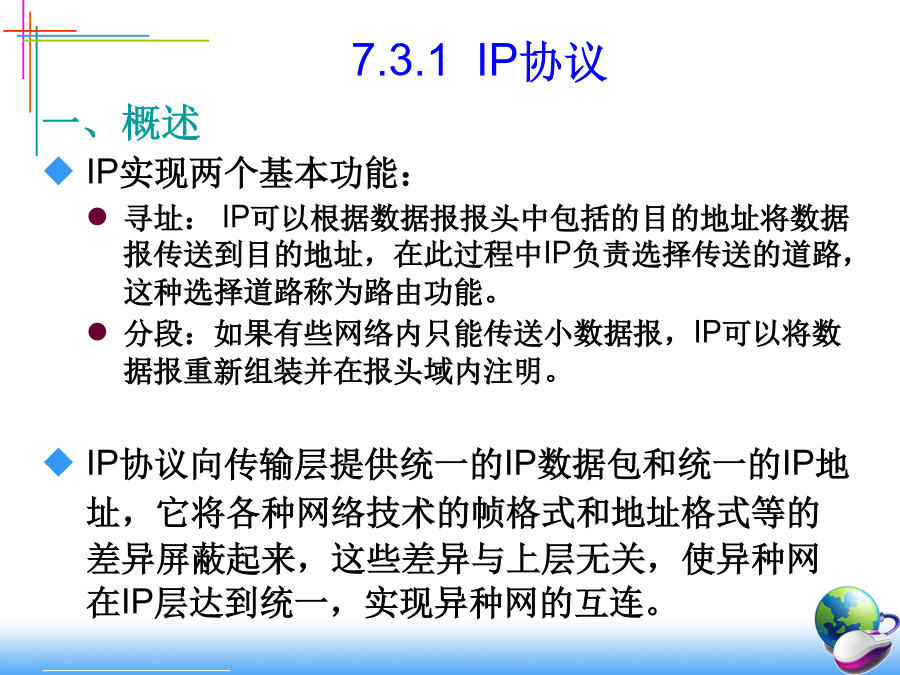

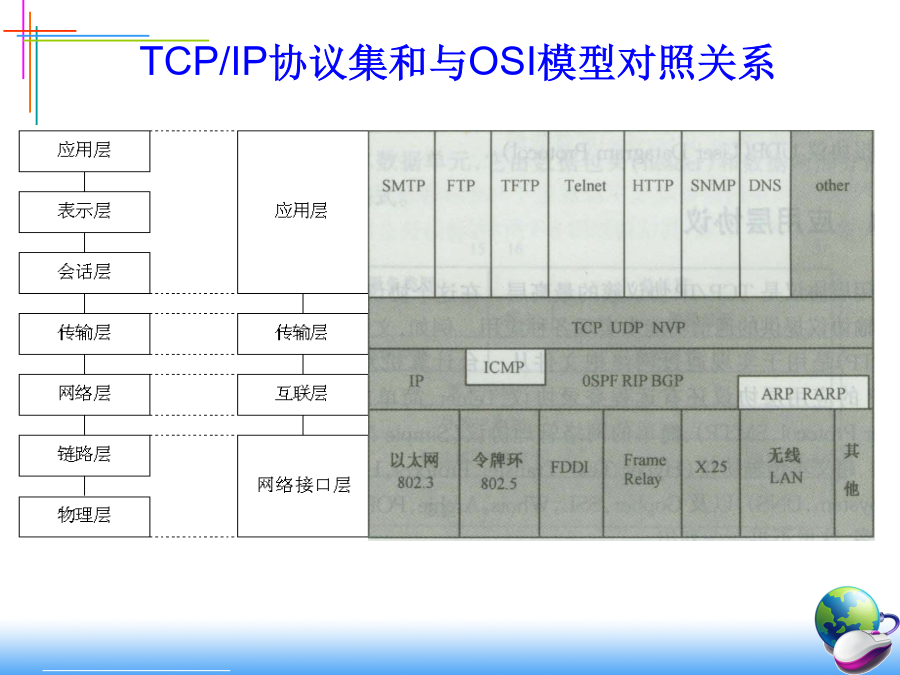

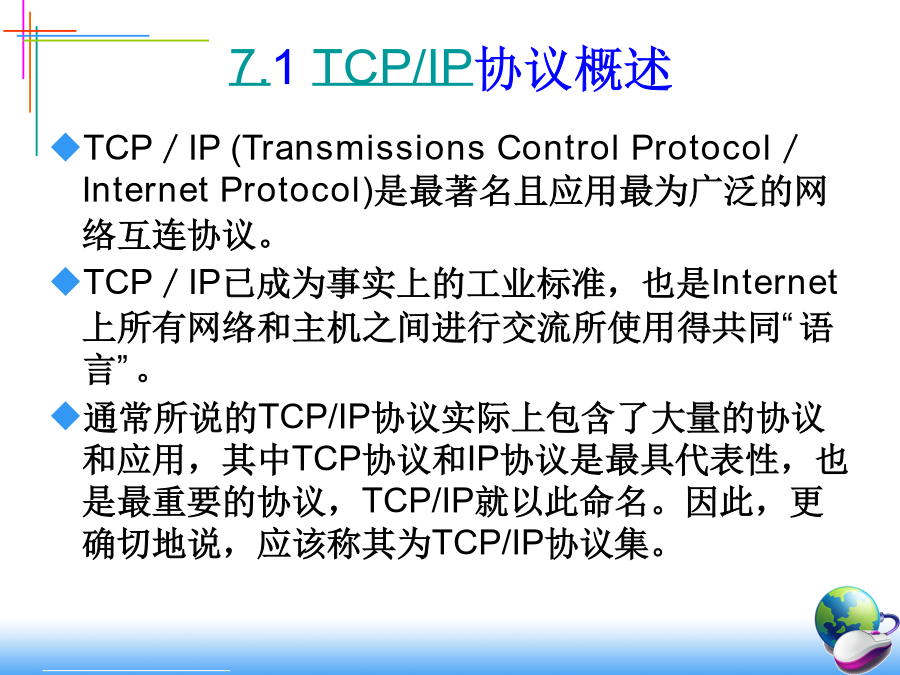

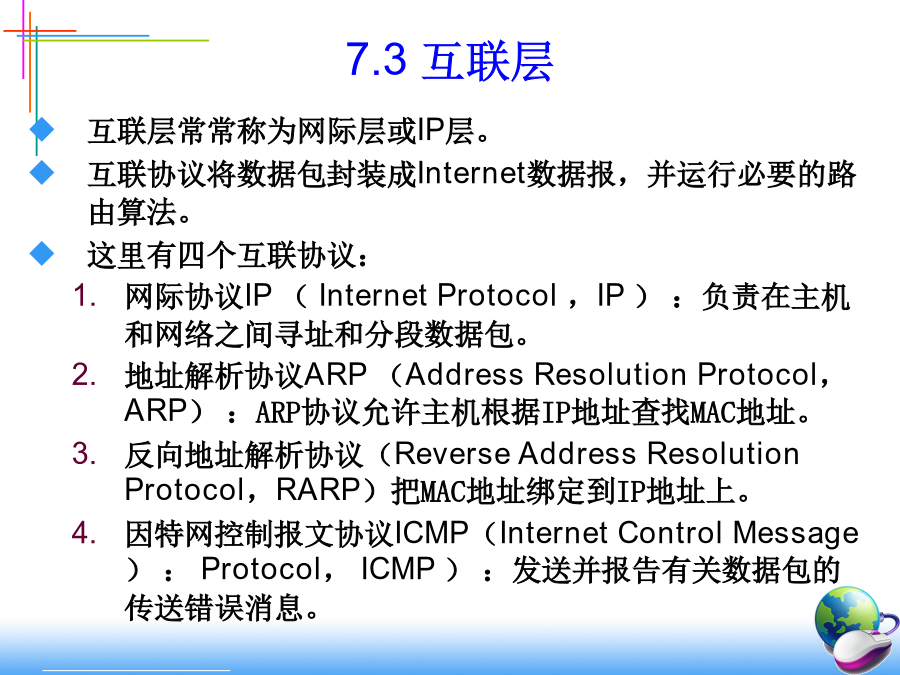

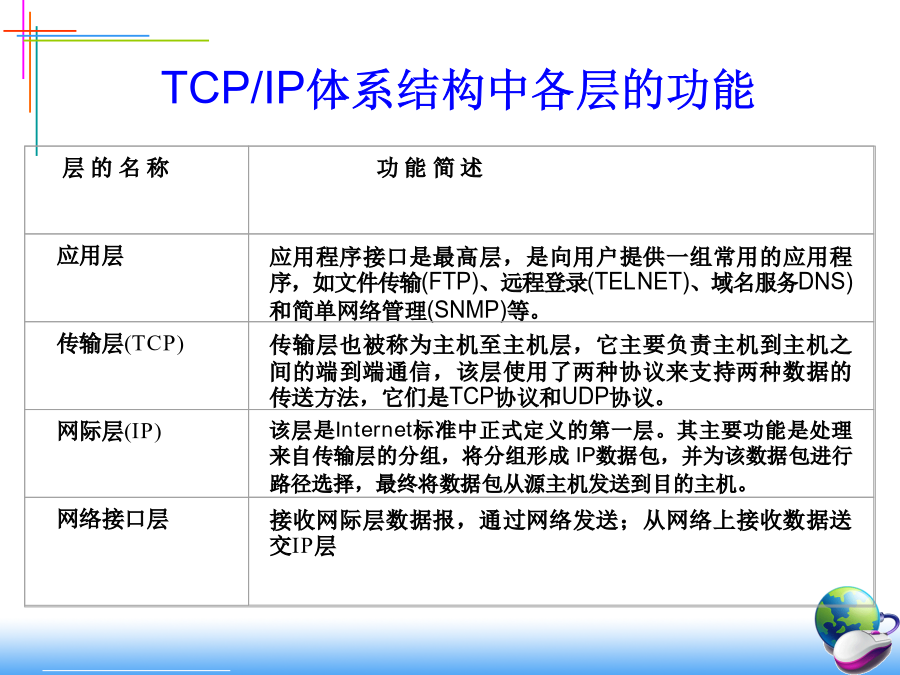

第7章TCP/IP协议TCP／IP(TransmissionsControlProtocol／InternetProtocol)是最著名且应用最为广泛的网络互连协议。TCP／IP已成为事实上的工业标准，也是Internet上所有网络和主机之间进行交流所使用得共同“语言”。通常所说的TCP/IP协议实际上包含了大量的协议和应用，其中TCP协议和IP协议是最具代表性，也是最重要的协议，TCP/IP就以此命名。因此，更确切地说，应该称其为TCP/IP协议集。TCP/IP的标准在一系列称为RFC(RFC，RequestforComment需求注释)的文档中公布。RFC文档由技术专家、特别工作组、或RFC编辑修订。公布一个文档时,该文档被赋予一个RFC量，如RFC959说明FTP、RFC793说明TCP、RFC791说明IP等。最初的RFC一直保留而从来不会被更新，如果修改了该文档，则该文档又以一个新号码公布。如下页图所示，从功能上来看，TCP/IP体系结构与OSI参考模型的对照关系是：TCP/IP的网络接口层对应于OSI的物理层和数据链路层；网络互连层对应于OSI的网络层，主要有IP，ARP，RARP，ICMP四个协议；传输层对应于OSI的传输层，主要有TCP，UDP两个协议；应用层对应于0SI的会话层、表示层和应用层，有SMTP，DNS，SNMP，TELNET，HTTP，FTP等众多协议。TCP/IP协议集和与OSI模型对照关系TCP/IP体系结构中各层的功能7.2网络接口层7.3互联层7.3.1IP协议7.3.1IP协议IP数据包格式7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议7.3.1IP协议IPv6相关基本常识之一：IPv6的背景IPv6相关基本常识之二：IPv4地址枯竭IPv6相关基本常识之三：IPv6过渡方案1．IP地址的概念IP协议中还有一个非常重要的内容，那就是给因特网上的每台计算机和其它设备都规定了一个地址，叫做“IP地址”，也叫互联网地址。IP地址是用来惟一标识互联网上计算机的逻辑地址。每台连网计算机都用IP地址来标识自己。为了保证IP地址的惟一性，IP地址由统一的组织负责分配。根据用途和安全性级别的不同，IP地址还可以大致分为两类：公共地址：在Internet中使用，可以在Internet中随意访问。私有地址：只能在内部网络中使用，只有通过代理服务器才能与Internet通信。IP地址的长度为32位(4个字节)，采用点分十进制数表示方法，即每个地址被表示为4个以小数点隔开的十进制整数。如192.168.0.1所以点十进制表示的最低IP地址为0.0.0.0，最高IP地址为255.255.255.255。2、IP地址的组成和表示为了适应于不同规模的物理网络，IP地址分为A、B、C、D、E五类。在Internet上可分配使用的IP地址只有A、B、C三类。这三类地址统称为单目传送(unicast)地址，因为这些地址通常只能分配给惟一的一台主机。D类地址被称为组播(multicast)地址，组播地址可用于视频广播或视频点播系统。E类地址保留不用。3、IP地址的分类3、IP地址的分类4、特殊的IP地址之一4、特殊的IP地址之二4、特殊的IP地址之三完全由“1”组成的字段可解释成“所有”，比如广播地址的形式就代表在一个网络上的“所有主机”。完全由“0”组成的字段解释成“本”(this)。7.3.2IP地址5、子网的概念5、子网的概念6、掩码的概念和表示6、掩码的概念和表示110网络号主机号IP地址二进制与十进制的表示方法6、掩码的概念和表示6、掩码的概念和表示子网划分举例例1：网络地址202．112．41．0，掩码为255．255．255．192。最多可划分多少个子网？每个子网的网络地址各为多少？每个子网的主机数最大是几？∵是一个C类地址，而掩码的最后一个字节为192（11000000）∴子网数=22=4；主机数=26=64网络地址分别为：202．112．41．0202．112．41．64202．112．41．128202．112．41．192例2：某学院新建5个机房，每个机房有30台主机。如果非顶一个C类网络地址，192.168.10.0。如何将其划分为5个子网，各子网络地址广播地址和网络地址取值范围分别如何设置？分析：∵是一个C类地址，标准掩码为255.255.255.0，而要划分5个子网，需将掩码第4个字节拿出3位设置为1（23=8）满足1的个数不小于5
