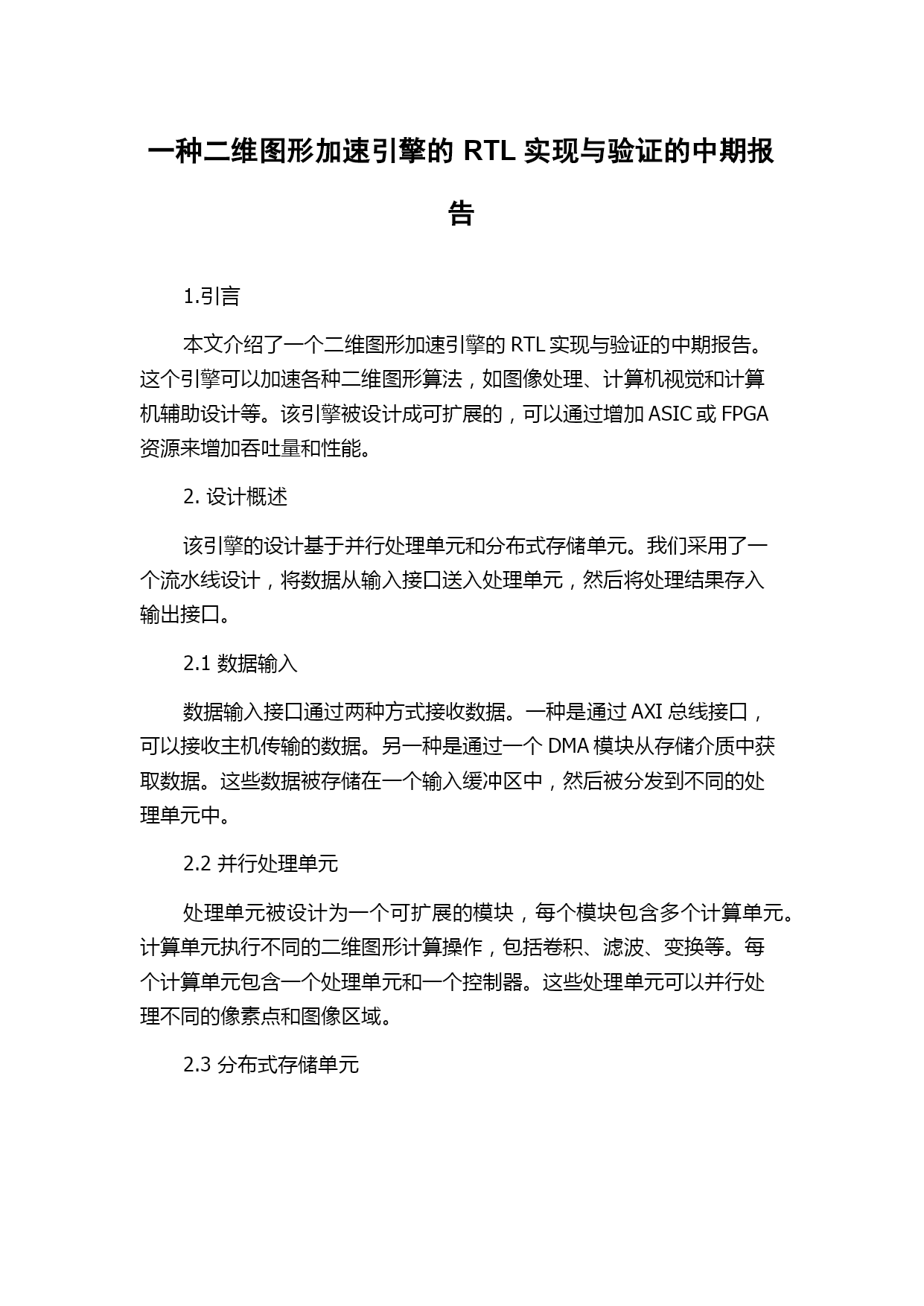

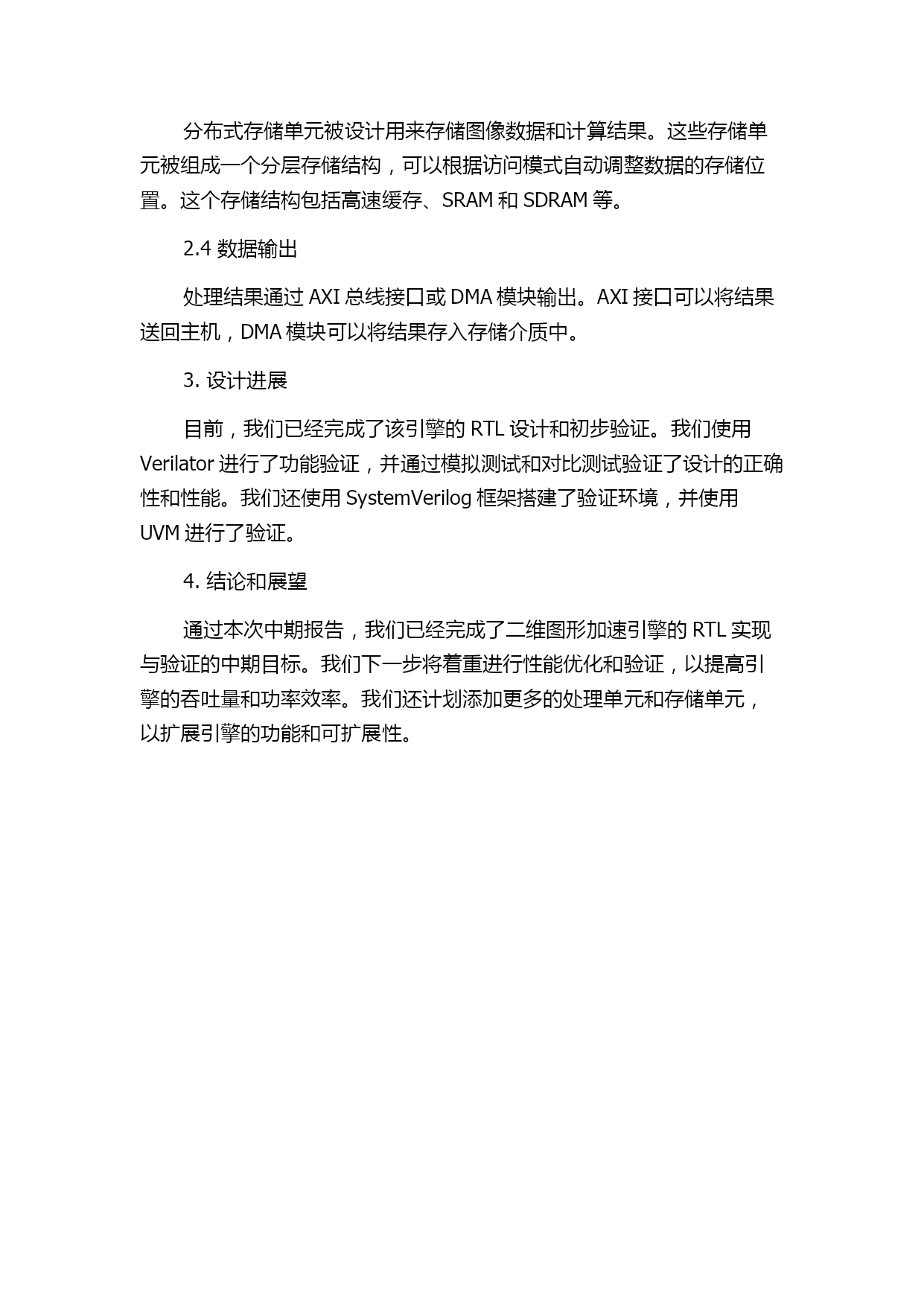

一种二维图形加速引擎的RTL实现与验证的中期报告1.引言本文介绍了一个二维图形加速引擎的RTL实现与验证的中期报告。这个引擎可以加速各种二维图形算法，如图像处理、计算机视觉和计算机辅助设计等。该引擎被设计成可扩展的，可以通过增加ASIC或FPGA资源来增加吞吐量和性能。2.设计概述该引擎的设计基于并行处理单元和分布式存储单元。我们采用了一个流水线设计，将数据从输入接口送入处理单元，然后将处理结果存入输出接口。2.1数据输入数据输入接口通过两种方式接收数据。一种是通过AXI总线接口，可以接收主机传输的数据。另一种是通过一个DMA模块从存储介质中获取数据。这些数据被存储在一个输入缓冲区中，然后被分发到不同的处理单元中。2.2并行处理单元处理单元被设计为一个可扩展的模块，每个模块包含多个计算单元。计算单元执行不同的二维图形计算操作，包括卷积、滤波、变换等。每个计算单元包含一个处理单元和一个控制器。这些处理单元可以并行处理不同的像素点和图像区域。2.3分布式存储单元分布式存储单元被设计用来存储图像数据和计算结果。这些存储单元被组成一个分层存储结构，可以根据访问模式自动调整数据的存储位置。这个存储结构包括高速缓存、SRAM和SDRAM等。2.4数据输出处理结果通过AXI总线接口或DMA模块输出。AXI接口可以将结果送回主机，DMA模块可以将结果存入存储介质中。3.设计进展目前，我们已经完成了该引擎的RTL设计和初步验证。我们使用Verilator进行了功能验证，并通过模拟测试和对比测试验证了设计的正确性和性能。我们还使用SystemVerilog框架搭建了验证环境，并使用UVM进行了验证。4.结论和展望通过本次中期报告，我们已经完成了二维图形加速引擎的RTL实现与验证的中期目标。我们下一步将着重进行性能优化和验证，以提高引擎的吞吐量和功率效率。我们还计划添加更多的处理单元和存储单元，以扩展引擎的功能和可扩展性。
